Алексей Андреевич Потапов - "Искусство снайпера"

Потапов А.А. - "Искусство снайпера"

Потапов А.А. - Искусство снайпера. Теория оружия и боеприпасов в подготовке снайперовАлексей Андреевич Потапов - "Искусство снайпера"

РАЗДЕЛ 8

Теория оружия и боеприпасов

ВНУТРЕННЯЯ БАЛЛИСТИКА

Для более полноценной и качественной эксплуатации оружия снайпер обязан знать, какие огневые процессы происходят внутри его винтовки при выстреле. Четкое представление о течении этих процессов сможет объяснить непредвиденные погрешности в работе оружия и позволит избежать их.

УСТРОЙСТВО БОЕПРИПАСОВ

Боевой патрон для стрелкового оружия состоит из пули, порохового заряда, гильзы и капсюля (схема 107).

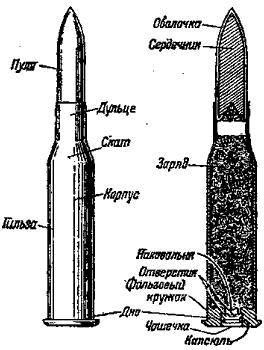

Схема 107. Боевой патрон

Гильза предназначена для соединения воедино всех элементов патрона, для предупреждения прорыва пороховых газов при выстреле (обтюрация) и для сохранения заряда.

Гильза имеет дульце, скат, корпус и дно (см. схему 107). В дне гильзы имеется капсюльное гнездо с перегородкой, наковальней и затравочными отверстиями (схема 108). Наковальня выступает в капсюльное гнездо, которое выполнено с наружной поверхности дна гильзы. На наковальне разбивается бойком ударный состав капсюля для его воспламенения, через затравочные отверстия пламя от капсюля проникает к пороховому заряду.

Капсюль предназначается для воспламенения порохового заряда и представляет собой чашечку-колпачок, на дне которого запрессован ударный состав, покрытый фольговым кружочком (см. схему 107). Для воспламенения пороха используют так называемые инициирующие вещества, которые обладают большой чувствительностью и взрываются от механического воздействия.

Колпачок, служащий для сборки элементов капсюля, вставляется в капсюльное гнездо с некоторым натягом с целью устранения прорыва газов между его стенками и стенками капсюльного гнезда. Дно колпачка делается достаточно прочным, чтобы оно не пробивалось насквозь бойком ударника и не прорывалось от давления пороховых газов. Колпачок капсюлей изготовляется из латуни.

Ударный состав обеспечивает безотказное воспламенение порохового заряда. На приготовление ударного состава идет гремучая ртуть, хлорат калия и антимоний.

Гремучая ртуть Hg(ONC)2 является инициирующим веществом в ударном составе. Достоинства гремучей ртути: сохранение своих качеств при длительном хранении, надежность действия, легкость воспламенения и сравнительная безопасность. Недостатки: интенсивное взаимодействие с металлом ствола, что способствует усилению коррозии канала ствола, амальгамирование (покрытие ртутью) колпачка капсюля, что приводит к самопроизвольному его растрескиванию и прорыву пороховых газов. Для устранения последнего недостатка внутреннюю поверхность колпачка лакируют.

Хлорат калия KClO3 является окислителем в ударном составе, обеспечивает полное сгорание компонентов, увеличивает температуру горения ударного состава и облегчает воспламенение пороха. Он представляет собой бесцветный кристаллический порошок.

Антимоний Sb2S3 является горючим в ударном составе. Он представляет собой черный порошок.

Ударный состав капсюля винтовочного патрона содержит: гремучей ртути 16%, хлората калия 55,5% и антимония 28,5%.

Фольговый кружок предохраняет капсюльный состав от разрушения при сотрясениях патронов (при перевозке, подаче) и от попадания влаги. Фольговый кружок лакируется шеллачно-канифольным лаком.

Капсюль запрессовывается в капсюльные гнезда с таким расчетом, чтобы фольга, прикрывающая капсюльный состав, ложилась без напряжения на наковальню (схема 109).


Схема 108. Схема капсюльного гнезда с капсюлем:
1 - наковальня


Схема 109. Капсюль:
1 - колпачок; 2 - ударный состав; 3 - фольговый кружок

Скорость горения бездымного пороха и качество выстрела в большой мере зависят от качества срабатывания капсюля. Капсюль должен образовывать факел пламени определенной длины, температуры и продолжительности действия. Эти качества объединяют термином "форс пламени". Но капсюли, даже очень хорошего качества, могут не дать необходимого форса пламени при плохом ударе бойка. Для полноценной вспышки энергия удара должна быть 0,14 кг м. Такую энергию имеют ударные механизмы современных снайперских винтовок. Но для полноценного воспламенения боевого вещества капсюля имеют значение также форма и величина бойка. При нормальном бойке и сильной боевой пружине вычищенного ударного механизма форс пламени капсюля постоянный и обеспечивает стабильное воспламенение порохового заряда. При заржавленном, загрязненном, изношенном спусковом механизме энергия удара по капсюлю будет различной, при загрязнениях выход бойка для удара будет мал, следовательно, форс пламени будет различным (схема 110), сгорание пороха будет неоднообразным, давление в стволе от выстрела к выстрелу будет меняться (больше - меньше - больше), и не удивляйтесь, если нечищеное оружие вдруг будет давать заметные "отрывы" вверх-вниз.


Схема 110. Форс пламени одинаковых капсюлей в разных условиях:
А - боек правильной формы и величины при необходимой энергии удара;
Б - очень острый и тонкий боек;
В - боек нормальной формы при малой энергии удара

Пороховой заряд предназначается для образования газов, выбрасывающих пулю из канала ствола. Источником энергии при выстреле являются так называемые метательные пороха, которые имеют взрывчатое превращение при сравнительно медленном нарастании давления, что позволяет использовать их для метания пуль и снарядов. В современной практике нарезных стволов применяются только бездымные пороха, которые делятся на пироксилиновый и нитроглицериновый порох.

Пироксилиновый порох изготавливается путем растворения смеси (в определенных пропорциях) влажного пироксилина в спиртоэфирном растворителе.

Нитроглицериновый порох изготавливается из смеси (в определенных пропорциях) пироксилина с нитроглицерином.

В бездымные пороха добавляются: стабилизатор - для предохранения пороха от разложения, флегматизатор - для замедления скорости горения и графит - для достижения сыпучести и устранения слипания зерен пороха.

Пироксилиновые пороха применяются главным образом в боеприпасах к стрелковому оружию, нитроглицериновые, как более мощные, - в артиллерийских системах и гранатометах.

При горении порохового зерна его площадь все время уменьшается, и соответственно уменьшается давление внутри ствола. Чтобы выровнять рабочее давление газов и обеспечить более-менее постоянную площадь горения зерна, пороховые зерна выполняются с внутренними полостями, а именно - в виде полой трубки или кольца. Зерна такого пороха горят одновременно и с внутренней, и с внешней поверхности. Уменьшение наружной поверхности горения возмещается увеличением внутренней горящей поверхности, так что общая площадь остается постоянной.

ОГНЕВОЙ ПРОЦЕСС В СТВОЛЕ

Пороховой заряд винтовочного патрона весом 3,25 г при выстреле сгорает примерно за 0,0012 с. При сгорании заряда выделяется около 3 калорий тепла и образуется около 3 л газов, температура которых в момент выстрела равна 2400-2900°С. Газы, будучи сильно нагретыми, оказывают высокое давление (до 2900 кг/см2) и выбрасывают пулю из ствола со скоростью свыше 800 м/с. Общий объем раскаленных пороховых газов от сгорания порохового заряда винтовочного патрона примерно в 1200 раз больше по объему, чем было пороха до выстрела.

Выстрел из стрелкового оружия происходит в следующем порядке, от удара бойка по капсюлю боевого патрона, запертого в патроннике, его инициирующее вещество, зажатое между жалом ударника и наковальней гильзы, воспламеняется, это пламя через затравочные отверстия выбрасывается к пороховому заряду и охватывает зерна пороха. Весь заряд пороха загорается почти одновременно. Образующееся при сгорании пороха большое количество газов создает высокое давление на дно пули и стенки гильзы. Это давление газов создает растяжение в ширину стенок гильзы (при сохранении их упругой деформации), и гильза плотно прижимается к стенкам патронника, препятствуя, как обтюратор, прорыву пороховых газов назад к затвору.

В результате давления газов на дно пули она сдвигается с места и врезается в нарезы. Вращаясь по нарезам, пуля продвигается по каналу ствола с непрерывно возрастающей скоростью и выбрасывается по направлению оси канала ствола.

Давление газов на противоположные стенки ствола и патронника также вызывает их незначительную упругую деформацию и взаимно уравновешивается. Давление газов на дно гильзы запертого затвором патрона вызывает движение оружия назад. Это явление называется отдачей. Согласно законам механики отдача возрастает с увеличением порохового заряда, веса пули и с уменьшением собственного веса оружия.

Во всех странах боеприпасы стараются делать очень высокого качества. Несмотря на это время от времени имеет место производственный брак или боеприпасы портятся от неправильного хранения. Иногда после удара бойком по капсюлю выстрела не последует или он происходит с некоторым запозданием. В первом случае имеет место осечка, во втором - затяжной выстрел. Причиной осечки чаще всего бывает отсыревание ударного состава капсюля или порохового заряда, а также слабый удар бойка по капсюлю. Поэтому необходимо оберегать боеприпасы от влаги и содержать оружие в исправном состоянии.

Затяжной выстрел является следствием медленного развития процесса воспламенения порохового заряда. Поэтому после осечки не следует сразу же открывать затвор. Обычно после осечки отсчитывают пять-шесть секунд и только после этого открывают затвор.

При сгорании порохового заряда только 25-30% выделяемой энергии затрачивается в качестве полезной работы на выброс пули. На совершение второстепенных работ - врезание в нарезы и преодоление трения пули при движении по каналу ствола, нагревание стенок ствола, гильзы и пули, перемещение подвижных частей в автоматическом оружии, выброс газообразной и несгоревшей части пороха - используется до 20% энергии порохового заряда. Около 40% энергии не используется и теряется после вылета пули из канала ствола.

Задача порохового заряда и ствола - разогнать пулю до необходимой полетной скорости и придать ей убойную боевую энергию. Процесс этот имеет свои особенности и происходит в несколько периодов.

Предварительный период длится от начала горения порохового заряда до полного врезания оболочки пули в нарезы ствола. В течение этого периода в канале ствола создается давление газов, необходимое для того, чтобы сдвинуть пулю с места и преодолеть сопротивление ее оболочки врезанию в нарезы ствола. Это давление называется давлением форсирования, оно достигает 250-500 кг/см2 в зависимости от геометрии нарезов, веса пули и твердости ее оболочки. Горение порохового заряда в этом периоде происходит в постоянном объеме, оболочка врезается в нарезы мгновенно, а движение пули по стволу начинается сразу же при достижении в канале ствола давления форсирования. Порох в это время еще продолжает гореть.

Первый, или основной, период длится от начала движения пули до момента полного сгорания порохового заряда. В этот период сгорание пороха происходит в быстро изменяющемся объеме. В начале периода, когда скорость движения пули по каналу ствола еще не велика, количество газов растет быстрее, чем объем пространства между дном пули и дном гильзы (запульного пространства), давление газов быстро повышается и достигает наибольшей величины - 2800-3000 кг/см2 (см. схемы 111, 112). Это давление называется максимальным давлением. Оно создается у стрелкового оружия при прохождении пулей 4-6 см пути. Затем, вследствие быстрого увеличения скорости движения пули, объем запульного пространства увеличивается быстрее притока новых газов, давление в стволе начинает падать и к концу периода оно достигает примерно 3/4 искомой начальной скорости пули. Пороховой заряд сгорает незадолго до того, как пуля вылетит из канала ствола.

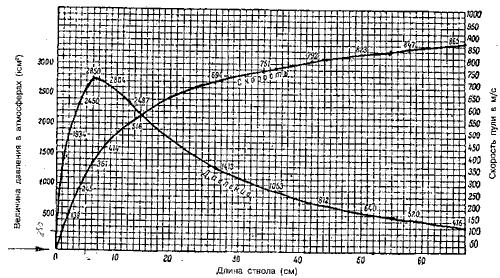

Схема 111. Изменение давления газов и нарастание скорости пули в стволе винтовки образца 1891-1930 гг.

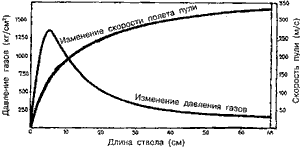

Схема 112. Изменение давления газов и скорости пули в стволе малокалиберной винтовки

Второй период длится от момента полного сгорания порохового заряда до момента вылета пули из канала ствола. С началом этого периода приток пороховых газов прекращается, однако сильно сжатые и нагретые газы продолжают расширяться и, продолжая оказывать давление на пулю, увеличивают скорость ее движения. Спад давления во втором периоде происходит довольно быстро и у дульного среза составляет у винтовки 570-600 кг/см2.

Третий период, или период последействия газов, длится от момента вылета пули из канала ствола до момента прекращения действия пороховых газов на пулю. В течение этого периода пороховые газы, истекающие из канала ствола со скоростью 1200-2000 м/с, продолжают действовать на пулю и сообщают ей дополнительную скорость. Наибольшей, максимальной, скорости пуля достигает в конце третьего периода на удалении нескольких десятков сантиметров от дульного среза ствола. Этот период заканчивается в тот момент, когда давление пороховых газов на дно пули будет уравновешено сопротивлением воздуха.

Какое практическое значение имеет все вышеизложенное? Посмотрите на схему-график 111 по винтовке калибра 7,62 мм. Исходя из данных этого графика, становится понятным, почему длину винтовочного ствола практически не имеет смысла делать более 65 см. Если его делать длиннее, скорость пули возрастает очень незначительно, а габариты оружия бессмысленно увеличиваются. Становится понятно, почему трехлинейный карабин с длиной ствола 47 см и скоростью пули 820 м/с имеет практически такие же боевые качества, как и трехлинейная винтовка с длиной ствола 67 см и начальной скоростью пули 865 м/с.

Аналогичная картина наблюдается и у малокалиберных винтовок (схема-график 112) и особенно у оружия под 7,62-миллиметровый автоматический патрон образца 1943 года.

Длина нарезной части ствола автомата АКМ составляет всего 37 см при начальной скорости пули 715 м/с. Длина нарезной части ствола ручного пулемета Калашникова, стреляющего теми же патронами, - 54 см, на 17 см больше, а пуля разгоняется незначительно - начальная скорость пули 745 м/с. Но у винтовок и пулеметов ствол приходится делать удлиненным для большей кучности боя и для удлинения прицельной линии. Эти параметры обеспечивают повышенную точность стрельбы.

НАЧАЛЬНАЯ СКОРОСТЬ ПУЛИ

Начальная скорость является одной из важнейших характеристик боевых свойств оружия. При увеличении начальной скорости увеличивается дальность полета пули, дальность прямого выстрела, убойное и пробивное действие пули, а также уменьшается влияние внешних условий на ее полет. В частности, чем быстрее летит пуля, тем меньше она сносится в сторону ветром. Величина начальной скорости пули обязательно указывается в таблицах стрельбы и в боевых характеристиках оружия.

Величина начальной скорости пули зависит от длины ствола, веса пули, веса, температуры и влажности порохового заряда, формы и размеров зерен пороха и плотности заряжания.

Чем длиннее ствол, тем большее время на пулю действуют пороховые газы и тем больше (в известных технических пределах, см. ранее) начальная скорость.

При постоянной длине ствола и постоянном весе порохового заряда начальная скорость тем больше, чем меньше вес пули.

Изменение веса порохового заряда приводит к изменению количества пороховых газов, а следовательно, и к изменению величины максимального давления в канале ствола и начальной скорости пули. Чем больше пороха, тем больше давление и тем больше разгоняется пуля по стволу.

Длина ствола и вес порохового заряда балансируются согласно вышеприведенным графикам (схемы 111, 112) внутренних огневых процессов в винтовочном стволе при конструировании и компоновке оружия до наиболее рациональных размеров.

С повышением внешней температуры увеличивается скорость горения пороха, и поэтому увеличиваются максимальное давление и начальная скорость. При понижении внешней температуры начальная скорость уменьшается. Кроме того, при изменении наружной температуры изменяется и температура ствола, и нужно большее или меньшее количество тепла для его нагревания. А это в свою очередь влияет на изменение давления в стволе и соответственно на начальную скорость пули.

Один из старых снайперов на памяти автора в специально сшитом патронташе носил под мышкой десяток винтовочных патронов. На вопрос, какое это имеет значение, пожилой инструктор ответил- "Очень большое значение. Мы с тобой сейчас оба стреляли на 300 метров, но у тебя разброс шел по вертикали вверх-вниз, а у меня - нет. Потому что порох в моих патронах согрет до 36 градусов под мышкой, а твой в подсумке замерз до минус 15 (дело было зимой). Ты винтовку пристреливал осенью при плюс 15, итого разница 30 градусов. Ты стреляешь частым огнем, и у тебя ствол нагрелся, поэтому у тебя первые пули пошли ниже, а вторые - выше. А я все время стреляю порохом одинаковой температуры, поэтому у меня все летит, как положено".

Увеличение (уменьшение) начальной скорости вызывает увеличение (уменьшение) дальности стрельбы. Разности этих величин настолько существенны, что в практике охотничьей стрельбы из гладкоствольных ружей применяют летние и зимние стволы разной длины (зимние стволы обычно на 7-8 см длиннее летних) для достижения одной и той же дальнобойности выстрела. В снайперской практике обязательно делаются поправки дальности на температуру воздуха по соответствующим таблицам (см. ранее).

С повышением влажности порохового заряда уменьшается скорость его горения и соответственно падают давление в стволе и начальная скорость.

Скорость горения пороха прямо пропорциональна окружающему его давлению. На открытом воздухе скорость горения бездымного винтовочного пороха равна приблизительно 1 м/с, а в замкнутом пространстве патронника и ствола вследствие повышения давления скорость горения пороха увеличивается и достигает нескольких десятков метров в секунду.

Отношение веса заряда к объему гильзы при вставленной пуле (камеры сгорания заряда) называется плотностью заряжания. Чем больше "трамбуется" порох в гильзе, что происходит при передозировке пороха или глубокой посадке пули, тем больше возрастают давление и скорость сгорания. Это иногда приводит к резкому скачку давления и даже к детонации порохового заряда, что может привести к разрыву ствола. Плотность заряжания производится по сложным инженерным расчетам и для отечественного винтовочного патрона равна 0,813 кг/дм3. При уменьшении плотности заряжания уменьшается скорость горения, увеличивается время прохождения пули по стволу, что, как ни парадоксально, приводит к быстрому перегреву оружия. По всем этим причинам переснаряжать боевые патроны запрещается!

ОСОБЕННОСТИ СРАБАТЫВАНИЯ МАЛОКАЛИБЕРНЫХ (5,6 MM) ПАТРОНОВ БОКОВОГО ОГНЯ

Капсюльный заряд в патронах бокового огня запрессовывается изнутри в закраину гильзы (так называемый патрон Флобера), и удар бойком для выстрела осуществляется соответственно не по центру, а по закраине дна гильзы. У малокалиберных патронов, имеющих сплошную свинцовую безоболочечную пулю, пороховой заряд весьма незначителен и с малой плотностью заряжания (порох насыпан до половины объема гильзы). Давление пороховых газов незначительно и выбрасывает пулю с начальной скоростью 290-330 м/с. Это делается по той причине, что большее давление может сорвать мягкую свинцовую пулю с нарезов. Для спортивных целей и биатлона вышеуказанной скорости пули вполне достаточно. Но при пониженной внешней температуре воздуха при даже незначительной недосыпке пороха давление в малокалиберном стволе может резко упасть, при падении давления порох перестает гореть и нередки случаи, когда при минус 20°С и ниже пули просто-напросто застревают внутри ствола. Поэтому в зимнее время при отрицательных температурах рекомендуется применять патроны повышенной мощности "Экстра" или "Биатлон".

ТЕОРИЯ ПУЛИ

Пуля является поражающим элементом. Дальность ее полета зависит от удельного веса материала, из которого она сделана.

Кроме того, этот материал должен быть пластичным для врезания в нарезы ствола. Таким материалом является свинец, который применяется для изготовления пуль уже несколько столетий. Но мягкая свинцовая пуля при увеличении порохового заряда и давления в стволе срывается с нарезов. Начальная скорость сплошной свинцовой пули винтовки Бердана не превышала 420-430 м/с, и для свинцовой пули это был предел. Поэтому свинцовую пулю стали заключать в оболочку из более прочного материала, вернее, в эту прочную оболочку стали заливать расплавленный свинец. Такие пули раньше называли двухслойными. При двухслойном устройстве пуля сохраняла возможно больший вес и имела сравнительно прочную оболочку.

Оболочка пули, изготовленная из более прочного, чем наполнявший ее свинец, материала, не давала пуле срываться с нарезов при сильных давлениях внутри ствола и позволяла резко увеличить начальную скорость пули. Более того, при прочной оболочке пуля меньше деформировалась при попадании в цель и этим улучшалось ее пробивное (прошивное) действие.

Пули, состоящие из плотной оболочки и мягкого сердечника (свинцовой заливки), появились в 70-х годах XIX столетия вслед за изобретением бездымного пороха, обеспечивающего повышенное рабочее давление в стволе. Это был рывок в развитии огнестрельного оружия, что позволило в 1884 г. создать первый в мире и весьма удачный знаменитый пулемет "максим". Оболочечная пуля обеспечивала повышенную живучесть нарезных стволов. Дело в том, что мягкий свинец "наволакивался" на стенки ствола, забивал нарезы, что рано или поздно вызывало раздутие стволов. Для того чтобы этого не происходило, свинцовые пули заворачивали в просаленную плотную бумагу, и все равно это мало помогало. В современном малокалиберном оружии, стреляющем свинцовыми безоболочечными пулями, во избежание наволакивания свинца пули покрывают специальным техническим салом.

Материал, из которого изготавливается оболочка пули, должен быть достаточно пластичным, чтобы пуля могла врезаться в нарезы, и достаточно прочным, чтобы пуля при движении по нарезам с них не сорвалась. Кроме того, материал оболочки пули должен иметь как можно меньший коэффициент трения, чтобы меньше изнашивать стенки ствола и обладать стойкостью против ржавления.

Всем этим требованиям наиболее полно отвечает мельхиор - сплав 78,5-80% меди и 21,5-20% никеля. Пули с мельхиоровой оболочкой зарекомендовали себя в эксплуатации лучше, чем какие-либо другие. Но мельхиор был очень дорогим в массовом производстве боеприпасов.

Пули с мельхиоровой оболочкой выпускались в дореволюционной России. Во время Первой мировой войны при отсутствии никеля оболочки пуль были вынуждены изготавливать из латуни. В гражданскую войну и красные, и белые делали боеприпасы из чего придется. Автору приходилось видеть патроны выпусков тех лет с оболочками пуль из латуни, толстой меди и мягкой стали.

В Советском Союзе пули с мельхиоровой оболочкой выпускали до 1930 г. В 1930 г. взамен мельхиора для изготовления оболочек начали применять малоуглеродистую мягкую сталь, плакированную (покрытую) томпаком. Таким образом, оболочка пули стала биметаллической.

Томпак представляет собой сплав 89-91% меди и 9-11% цинка. Его толщина в биметаллической оболочке пули составляет 4-6% от толщины стенки оболочки. Биметаллическая оболочка пули с томпаковым покрытием в основном удовлетворяла предъявляемым требованиям, хотя и несколько уступала оболочкам мельхиоровым.

В связи с тем, что изготовление томпакового покрытия требует дефицитных цветных металлов, перед войной в СССР освоили производство оболочек из холоднокатаных малоуглеродистых сталей. Оболочки эти покрывали тонким слоем меди или латуни электролитическим или контактным способом.

Материал сердечника в современных пулях обладает достаточной мягкостью для облегчения врезания пули в нарезы и имеет достаточно высокую температуру плавления. Для этого используется сплав свинца и сурьмы в соотношении 98-99% свинца и 1-2% сурьмы. Примесь сурьмы делает свинцовый сердечник несколько прочнее и повышает температуру его плавления.

Вышеописанная пуля, имеющая оболочку и свинцовый сердечник (заливку), называется обыкновенной. Среди обыкновенных пуль встречаются сплошные, например французская сплошная томпаковая пуля (схема 113), французская удлиненная сплошная алюминиевая пуля (4 на схеме 114), а также облегченные со стальным сердечником. Появление в обыкновенных пулях стального сердечника вызвано требованием удешевления конструкции пули путем уменьшения количества свинца и уменьшения деформации пули в целях увеличения пробивного действия. Между оболочкой пули и стальным сердечником находится свинцовая рубашка для облегчения врезания в нарезы.


Схема 113 Французская сплошная томпаковая пуля

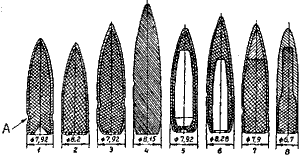

Схема 114. Обыкновенные пули:
1 - отечественная легкая, 2 - германская легкая; 3 - отечественная тяжелая; 4 - французская сплошная; 5 - отечественная со стальным сердечником; 6 - германская со стальным сердечником; 7 - английская; 8 - японская А - кольцевой желобок - накатка для крепления пули в гильзе

До сих пор в применении встречаются пули старого изготовления. Имеются легкие пули образца 1908 г. с мельхиоровой оболочкой без кольцевой накатки для фиксации пули в гильзе (схема 115) и легкая пуля образца 1908-1930 гг. со сталь-вой, плакированной томпаком оболочкой, имеющая кольцевую накатку для лучшего закрепления пули в дульце гильзы при сборке патрона (А на схеме 114).


Схема 115. Легкая пуля образца 1908 г. без накатки

Материалы, из которых изготовлена оболочка пули, по-разному изнашивают ствол. Основной причиной износа ствола является механическое истирание, и поэтому чем тверже оболочка пули, тем интенсивнее износ. Практика показала, что при стрельбе из одного и того же образца оружия пулями с различными оболочками, изготовленными в разное время на разных заводах, живучесть ствола различна. При стрельбе пулей со стальной, не плакированной томпаком оболочкой выпуска военного времени износ ствола резко повышается. Ничем не покрытая стальная оболочка имеет склонность к оржавлению, что резко снижает точность стрельбы. Такие пули выпускали немцы в последние месяцы Второй мировой войны.

В конструкции пули различают головную, ведущую и хвостовую части (схема 116).


Схема 116. функциональные части пули образца 1930 г.:
А - головная, Б - ведущая, В - хвостовая обтекаемая

Головная часть современной винтовочной пули имеет коническую вытянутую форму. Чем больше скорость пули, тем

длиннее должна быть ее головная часть. Такое положение продиктовано законами аэродинамики. Вытянутый конический носик пули имеет меньшее аэродинамическое сопротивление при полете в воздухе. Для примера - оживальная тупоконечная пуля трехлинейной винтовки первого образца выпуска до 1908 года давала 42% понижения скорости на пути от 25 до 225 м, а остроконечная образца 1908 г. на том же пути - только 18%. В современных пулях длина головной части пули выбирается в пределах от 2,5 до 3,5 калибра оружия. Ведущей частью пуля врезается в нарезы.

Назначение ведущей части - придать пуле надежное направление и вращательное движение, а также плотно заполнить канавки нарезов канала ствола для того, чтобы устранить возможность прорыва пороховых газов. По этой причине пули по толщине выполняются большим диаметром, чем номинальный калибр оружия (табл. 38).

Таблица 38
Данные винтовочных патронов калибра 7,62 мм, производившихся в СССР в разное время

НаименованиеВес пули, гВес
пороха,
г
Фактический
диаметр
пули, мм
Vнач при
стрельбе из
трехлинейной
винтовки, м/с
Vнач при
стрельбе из
СВД, м/с .
Патрон выпуска 1945 г. (латунная гильза, латунная оболочка пули)9,6 (легкая, с внутренним конусом)3,37,84865836
Патрон выпуска 1942 г.9,5 (легкая, с внутренним конусом)3,17,87865840
Патрон снайперский 188-го завода9,9—9,8 (легкая, с коническим хвостовиком)3,17,88850836
Патрон «серебряный носик» (пуля со стальным сердечником)9,6 (легкая)3,157,89850836
Бронебойно-зажигательный10,4 (тяжелая)3,17,87820800
Трассирующий9,7 (легкая)3,27,85860836
Спортивно-целевой особой кучности13,0 (тяжелая)3,07,87735715
Охотничий (полуоболочечная пуля)13,5 (тяжелая)3,27,9735715
Спортивно-целевой11,76 (тяжелая)3,247,87760740
Патрон с тяжелой пулей обр, 1930 г.11,8 (тяжелая)3,27,87760740

Как правило, ведущая часть пули - цилиндрическая, иногда для плавности врезания ведущей части пули придается незначительная конусность. Для лучшего направления движения пули по каналу ствола и для уменьшения вероятности срыва с нарезов выгоднее иметь большую длину ведущей части, к тому же при ее большей длине повышается кучность боя. Но с увеличением длины ведущей части пули увеличивается усилие, необходимое для врезания пули в нарезы. Это может привести к поперечному разрыву оболочки. В отношении живучести ствола, предохранения оболочки от разрыва и обеспечения лучшего обтекания воздуха в полете выгоднее более короткая ведущая часть.

Длинная ведущая часть интенсивнее изнашивает ствол, чем короткая. При стрельбе старой русской тупоконечной пулей с большей ведущей частью живучесть стволов была вдвое меньше, чем при стрельбе новой остроконечной пулей образца 1908 г. с меньшей длиной ведущей части. В современной практике приняты пределы длины ведущей части от 1 до 1,5 размера калибра.

С точки зрения меткости стрельбы длину ведущей части невыгодно брать менее одного диаметра канала ствола по канавкам нарезов. Пули меньшей длины, чем диаметр канала ствола по нарезам, дают больший разброс.

Кроме того, уменьшение длины ведущей части ведет к возможности ее срыва с нарезов, к неправильному полету пули в воздухе и ухудшению ее обтюрации. При малой длине ведущей части пули образуются зазоры между пулей и дном канавки нареза. В эти зазоры с большой скоростью устремляются раскаленные пороховые газы с твердыми частицами несгоревшего пороха, которые буквально "слизывают" металл и резко увеличивают износ ствола. Пуля, идущая по стволу не плотно, а "гуляющая" по нарезам, постепенно "разбивает" ствол и ухудшает качество его дальнейшей работы.

Рациональное соотношение между длиной ведущей части пули и диаметром канала ствола по канавкам нарезов выбирается также в зависимости от материала оболочки пули. Пули с более мягким материалом оболочки, чем сталь, могут иметь длину ведущей части несколько большую, чем диаметр ствола по нарезам. Эта величина может быть не более чем на 0,02 калибра по нарезам.

Крепление пули в гильзе осуществляется путем завальцовки или обжима дульца гильзы в кольцевую накатку пули, которая делается обычно ближе к переднему концу ведущей части. Дульце стальных гильз, завальцованных в накатку, не будет "снимать стружку" и деформировать патронник при подаче в него патрона.

От крепления пули в гильзе зависит очень много. При слабом креплении не развивается давление форсирования, при очень плотном порох сгорает в постоянном объеме гильзы, что вызывает резкий скачок максимального давления в стволе, вплоть до разрыва. При стрельбе патронами с разной завальцовкой пули всегда будет разброс пуль по высоте.

Хвостовая часть пули может быть плоской (как у легкой пули образца 1908 г.) или обтекаемой (как у тяжелой пули образца 1930 г.) (см. схему 116).

БАЛЛИСТИКА ПУЛИ

При сверхзвуковых скоростях полета пули, когда основной причиной сопротивления воздуха является образование уплотнения воздуха перед головной частью, выгодны пули с удлиненным остроконечным носиком. За донной частью пули образуется разреженное пространство, вследствие чего появляется разность давлений на головную и донную части. Эта разность и обусловливает сопротивление воздуха полету пули. Чем больше диаметр дна пули, тем больше разреженное пространство, и, естественно, чем меньше диаметр дна, тем это пространство тоже меньше. Поэтому пулям придают обтекаемый конусообразный хвостовик, а дно пули оставляют возможно меньшего диаметра, но достаточного для того, чтобы залить ее свинцом.

Из внешней баллистики известно, что при скорости пули большей, чем скорость звука, форма хвостовой части пули оказывает сравнительно меньшее влияние на сопротивление воздуха, чем головная часть пули. При большой начальной скорости пули на дистанциях стрельбы 400-450 м общая аэродинамическая картина сопротивления воздуха у пуль и с плоской, и с обтекаемой хвостовой частью примерно одинакова (А, Б на схеме 117).


Схема 117. Баллистика пуль разной формы на разных скоростях:
А - баллистика пули с конусообразным хвостовиком на больших скоростях;
Б - баллистика пули без конусообразного хвостовика на больших и малых скоростях;
В - баллистика пули с конусообразным хвостовиком на малых скоростях:
1 - волна уплотненного воздуха; 2 - отрыв пограничного слоя; 3 - разреженное пространство

Влияние формы хвостовой части на величину силы сопротивления воздуха увеличивается с уменьшением скорости пули. Хвостовая часть в виде усеченного конуса придает пуле более обтекаемую форму, благодаря которой на малых скоростях уменьшаются область разреженного пространства и завихрения воздуха позади дна летящей пули (В на схеме 117). Завихрения и наличие области пониженного давления за пулей приводят к быстрой потере скорости пули.

Коническая хвостовая часть более целесообразна для тяжелых пуль, применяемых для стрельбы на большие дистанции, так как в конце полета на большую дальность скорость пули мала. В современных пулях длина хвостовой конической части лежит в пределах 0,5-1 калибра.

Общая длина пули ограничивается условиями устойчивости ее при полете. При нормальной крутизне нарезов устойчивость пули в полете обеспечивается при ее длине не более 5,5 калибра. Пуля большей длины будет лететь на пределе устойчивости и даже при естественных завихрениях воздушных потоков может пойти кувырком.

ЛЕГКИЕ И ТЯЖЕЛЫЕ ПУЛИ. ПОПЕРЕЧНАЯ НАГРУЗКА ПУЛИ

Поперечной нагрузкой пули называется отношение веса пули к площади поперечного сечения ее цилиндрической части.

an = q/Sn (г/см2),

где q - вес пули в граммах;

Sn - площадь поперечного сечения пули в см2.

Чем больше вес пули при том же калибре, тем больше и ее поперечная нагрузка. В зависимости от величины поперечной нагрузки различают легкие и тяжелые пули. Обыкновенные пули, имеющие при нормальном калибре (см. далее) поперечную нагрузку более 25 г/см2 и вес более 10 г, называются тяжелыми, а пули нормального калибра, имеющие вес менее 10 г и поперечную нагрузку менее 22 г/см2, называются легкими (табл. 39).

Таблица 39
Основные данные легкой пули образца 1908 г. и тяжелой пули образца 1930 г.

ХарактеристикаЛегкая пуля обр. 1908 г.Тяжелая пуля обр. 1930 г.
Вес пули, г9,611,8
Длина пули, мм28,533,2
Высота оживала, мм18,418,83
Длина ведущей части, калибров1,31,0
Поперечная нагрузка, г/см221,225,9

Пули с большой поперечной нагрузкой имеют меньшую начальную скорость, чем легкие пули, при одном и том же максимальном давлении в стволе. Поэтому на малых дальностях стрельбы легкая пуля дает более настильную траекторию, чем тяжелая пуля (схема 118). Однако с увеличением поперечной нагрузки уменьшается ускорение силы сопротивления воздуха. А так как ускорение силы сопротивления воздуха действует в направлении, обратном скорости пули, то пули с большей поперечной нагрузкой медленно теряют скорость под влиянием сопротивления воздуха. Так, например, отечественная тяжелая пуля на дальности более 400 м имеет более настильную траекторию, чем легкая пуля (см. схему 118).


Схема 118. Траектории легкой и тяжелой пуль при стрельбе на различные дальности

Немалое значение имеет и то, что тяжелая пуля имеет конический хвостовик и ее аэродинамика на низких скоростях более совершенна, чем аэродинамика пули легкой (см. ранее).

По всем этим причинам при достижении дистанции 500 м легкая пуля образца 1908 г. начинает притормаживаться, а тяжелая - нет (табл. 40).

Таблица 40
Время полета пули, с

Дистанции стрельбы, мобр. 1930 г.обр. 1908 г.
1000,130,11
2000,270,25
3000,420,40
4000,580,57
5000,760,76
6000,950,97
7001,161,21
8001,391,47
9001,641,75
10001,912,06
11002,202,40
12002,512,77
13002,843,16
14003,193,58
15003,554,02

Практикой установлено, что тяжелые пули на дистанциях 400 м обеспечивают более кучный бой и сильнее действуют по цели, чем легкие пули. Из винтовок и пулеметов максимальная дальность полета тяжелой пули составляет 5000 м, а легкой - 3800.

Для обычных пехотных винтовок, из которых стрельба мало подготовленными стрелками, как правило, ведется на дистанциях до 400 м, стрельба легкими пулями будет практичной, ибо на этой дистанции траектория легкой пули будет более настильной, а следовательно, более результативной. Но для снайперов и пулеметчиков, которым надо достать цель на 800 м (а пулеметчикам и дальше), более целесообразна и результативна стрельба именно тяжелыми пулями.

Для лучшего уяснения процесса приведем баллистическое толкование схемы 118. Чтобы при стрельбе на дистанции 200 м тяжелая пуля попала в ту же точку, что и легкая, ей надо придать при выстреле больший угол возвышения, то есть "приподнять" траекторию практически на один-два сантиметра.

Если винтовка пристреляна легкими пулями на дистанции 200 м, тяжелые пули в конце дистанции пойдут сантиметра на полтора-два ниже (если прицел установлен для стрельбы легкими пулями). Но на дистанции 400 м скорость легкой пули уже падает быстрее, чем скорость пули тяжелой, которая имеет более совершенную аэродинамическую форму. Поэтому на дистанции 400-500 м траектории и точки попадания обеими пулями совпадают. На более дальних дистанциях легкая пуля еще более теряет скорость по сравнению с тяжелой. На дистанции стрельбы 600 м легкая пуля попадает в ту же точку, что и тяжелая, если ей при выстреле придать больший угол возвышения. То есть теперь надо поднимать траекторию уже при стрельбе легкой пулей. Поэтому при стрельбе из винтовки, пристреляной тяжелыми пулями, на дистанции 600 м легкие пули пойдут ниже (реально на 5-7 см). Тяжелые пули на дальностях стрельбы свыше 400-500 м имеют более настильную траекторию и большую кучность, поэтому они более предпочтительны для стрельбы по отдаленным целям.

Легкая пуля образца 1908 г. имеет поперечную нагрузку 21.2 г/см2. тяжелая пуля образца 1930 г. - 25,9 г/см2 (табл. 39).

Утяжеление пули образца 1930 г. выполнено за счет удлиненного носика и конусообразной хвостовой части (б на схеме 119). Легкая пуля образца 1908-1930 гг. имеет в хвостовой части коническое углубление- Наличие этого внутреннего конуса (а на схеме 119) создает выгодные условия для обтюрации пороховых газов, так как хвостовая часть пули от давления газов расширяется по диаметру и плотно прижимается к стенкам канала ствола.


Схема 119. Легкая и тяжелая пули:
а - легкая пуля; б - тяжелая пуля:
1 - оболочка: 2 - сердечник

Это обстоятельство позволяет увеличить срок службы ствола, потому что легкая пуля хорошо врезается в нарезы, прижимается к ним и получает вращательное движение даже при очень незначительной высоте нарезов. Таким образом, внутренний полый конус легкой пули при ее меньшей массе и инертности повышает живучесть стволов.

По этой же причине стрельба легкой пулей из старых винтовок с изношенными стволами получается точнее и результативнее, чем стрельба тяжелыми пулями. Тяжелая пуля при прохождении старого ствола "счесывается" неровностями раковин от ржавчины и разгара, как напильником, уменьшается в диаметре и при выходе из ствола начинает "гулять" в нем. Легкая пуля постоянно расширена в стороны своей конусной юбкой и во время работы в стволе прижата к его внутренним стенкам.

Запомните: стрельба легкой пулей повышает живучесть стволов вдвое. Из новых стволов качество стрельбы (кучность боя) получается лучше при стрельбе тяжелой пулей. Из старых, изношенных стволов качество стрельбы получается лучшим при стрельбе легкой пулей с внутренним конусом хвостовой части.

Легкие пули имеют преимущество настильной траектории до дальности 400-500 м. Начиная с дальности 400-500 м и больше тяжелая пуля имеет преимущества во всех отношениях (энергия пули больше, рассеивание меньше и настильнее траектория). Тяжелые пули меньше отклоняются деривацией и ветром, настолько меньше, насколько больше они весят по сравнению с легкой пулей (примерно на 1/4). На дистанциях свыше 400 м вероятность попадания при стрельбе тяжелой пулей втрое больше, чем при стрельбе легкой пулей.

При пристрелке на дистанции 100 м тяжелые пули идут на 1-2 см ниже, чем легкие.

Носик (вершина) тяжелой пули образца 1930 года окрашивается в желтый цвет. Легкая пуля образца 1908 г. особых отличительных знаков не имеет.

ДЕЙСТВИЕ ПУЛИ ПО ЦЕЛИ. УБОЙНОСТЬ ПУЛИ

Поражение живой открытой цели при попадании в нее определяется убойностью пули. Убойность пули характеризуется живой силой удара, то есть энергией в момент встречи с целью. Энергия пули Е зависит от баллистических свойств оружия и вычисляется по формуле:

Е = (g x v2)/S

где g - вес пули;

v - скорость пули у цели;

S - ускорение свободного падения.

Чем больше вес пули и чем больше ее начальная скорость, тем больше энергия пули. Соответственно, энергия пули тем больше чем больше скорость пули у цели. Скорость пули у цели тем больше, чем совершеннее ее баллистические качества, определяемые формой пули и ее обтекаемостью. Для нанесения поражения, выводящего из строя человека, достаточна энергия пули, равная 8 кг м, и для нанесения такого же поражения вьючному животному необходима энергия около 20 кг м. Пули современных армейских образцов стрелкового оружия калибра 7,62 мм сохраняют убойность почти до предельной дистанции полета. Пули спортивных малокалиберных патронов очень быстро теряют скорость и энергию. Практически такая малокалиберная пуля теряет гарантированную убойность на дистанции более 150 м (табл. 41).

Таблица 41
Баллистические данные малокалиберной пули 5,6 мм

Дальность, мКинетическая энергия, кг/м
5011,8
10010,0
1508,5
2006,8

При стрельбе на обычные прицельные дистанции пули всех образцов боевого стрелкового оружия имеют многократный запас энергии. Например, при стрельбе тяжелой пулей из снайперской винтовки на дальность 2 км энергия пули у цели равна 27 кг м.

Эффект действия пули по живым целям зависит не только от энергии пули. Большое значение имеют такие факторы, как "боковое действие", способность пули к деформации, скорость и форма пули. "Боковое действие" - удар в стороны - характеризуется размерами не только самой раны, но и размером поражаемой ткани по соседству с раной. С этой точки зрения остроконечные длинные пули обладают большим "боковым" действием вследствие того, что длинная пуля с легкой головной частью начинает "кувыркаться" при попадании в живую ткань. Так называемые "кувыркающиеся" пули со смещенным центром тяжести были известны еще в конце прошлого столетия и неоднократно запрещались международными конвенциями по причине чудовищного воздействия: кувыркающаяся по организму пуля оставляет после себя канал сантиметров пять в диаметре, наполненный размозженным фаршем. В общевойсковой практике отношение к ним двойственное - эти пули, разумеется, убивают наповал, но в полете они идут на пределе устойчивости и нередко начинают кувыркаться даже от сильных порывов ветра. Кроме того, пробивное действие по цели кувыркающимися пулями оставляет желать лучшего. Например, при стрельбе такой пулей через деревянную дверь кувыркающаяся пуля проделывает в двери огромную дыру, и на этом ее энергия исчерпывается. Цель, находящаяся за этой дверью, имеет шанс уцелеть.

Способность пули к деформации увеличивает поражаемую область. Безоболочечные свинцовые пули при попадании в ткань живого организма деформируются в передней части и дают очень тяжелые ранения. В охотничьей практике для стрельбы по крупному зверю из нарезного оружия применяются так называемые экспансивные разворачивающиеся полуоболочечные пули. Ведущая часть этих пуль и немного головной части заключены в оболочку, а носик оставлен ослабленным, иногда просто из рубашки "выглядывает" свинцовая заливка, иногда эта заливка прикрыта колпачком, иногда в головной части выполняется встречный корпус (схема 120). Эти пули иногда разрываются на части при встрече с целью и поэтому в старину назывались разрывными (это неправильное название). Первые образцы таких пуль изготавливались в 70-х годах XIX столетия в арсенале Дум-Дум вблизи Калькутты, и поэтому название Дум-Дум прилипло к полуоболочечным пулям разных калибров. В армейской практике такие пули с мягким носиком не применяются из-за небольшого пробивного действия.


Схема 120. Разворачивающиеся пули:
1 - фирмы "Росе"; 2 и 3 - фирмы "Вестерн"

На убойное действие пули большое влияние оказывает ее скорость. Человек на 80% состоит из воды. Обыкновенная остроконечная винтовочная пуля при попадании по живому организму вызывает так называемый гидродинамический удар, давление от которого передается во все стороны, вызывая общий шок и сильные разрушения вокруг пули. Однако гидродинамический эффект проявляется при стрельбе по живым целям при скорости пули не менее 700 м/с.

Наряду с убойным действием различают еще так называемое "останавливающее действие" пули. Останавливающим действием называют способность пули при попадании в наиболее важные органы быстро расстраивать функции организма противника так, чтобы он не мог оказать активное сопротивление. Нормальным останавливающим действием живая цель должна моментально обезвреживаться и обездвиживаться. Останавливающее действие имеет большое значение на дистанциях боя в упор и возрастает с увеличением калибра оружия. Поэтому калибры пистолетов и револьверов обычно делаются больше винтовочных.

Для снайперской стрельбы, обычно выполняемой на средних дистанциях (до 600 м), останавливающее действие пули особого значения не имеет.

ПУЛИ СПЕЦИАЛЬНОГО ДЕЙСТВИЯ

При ведении боевых действий невозможно обойтись без пуль специального действия - бронебойных, зажигательных, трассирующих и т.д.

Патроны с бронебойными пулями предназначены для поражения противника за бронированными укрытиями. От обыкновенных пуль бронебойные отличаются наличием броневого сердечника высокой прочности и твердости. Между оболочкой и сердечником обычно находится мягкая свинцовая рубашка, облегчающая врезание пули в нарезы и предохраняющая канал ствола от интенсивного износа. Иногда бронебойные пули не имеют специальной рубашки. Тогда оболочка, являясь корпусом пули, изготавливается из мягкого материала. Так устроена французская бронебойная пуля (3 на схеме 121), состоящая из томпакового корпуса и стального бронебойного сердечника. Носик бронебойной пули окрашен в черный цвет.


Схема 121. Бронебойные пули:
1- отечественная; 2 - испанская; 3 - французская

Бронепробиваемое действие пуль обычно выгодно сочетать с другими видами действия: зажигательным и трассирующим. Поэтому бронебойный сердечник встречается в бронебойно-зажигательных и бронебойно-зажигателыю-трассирующих пулях.

Трассирующие пули предназначены для целеуказания, корректирования огня при стрельбе до 1000 м. Такие пули наполнены трассирующим составом, который для равномерного горения запрессовывается в несколько приемов под очень высоким давлением во избежание разрушения состава при выстреле, горения его на большой поверхности и разрушения пули в полете (а на схеме 122). В оболочке трассирующих пуль отечественного производства спереди помещен сердечник из сплава свинца с сурьмой, а сзади - стаканчик с запрессованным в несколько слоев трассирующим составом


Схема 122. Трассирующие пули:
а - пуля Т-30 (СССР); б - пуля SPGA {Англия); в - пуля Т (Франция)

Во избежание разрушения спрессованного трассирующего состава в пуле и нарушения его нормального горения на трассирующих пулях обычно не делается накатка (канавка) на боковой поверхности для обжима в нее дульца гильзы. Крепление трассирующих пуль в дульце гильзы обеспечивается, как правило, за счет посадки их в дульце с натягом.

При выстреле пламя от порохового заряда зажигает трассирующий состав пули, который, сгорая в полете пули, дает яркий светящийся след, хорошо видный и днем и ночью. В зависимости от времени изготовления и применения в изготовлении трассирующего состава различных компонентов свечение трассера может быть зеленым, желтым, оранжевым и малиновым.

Наиболее практичным является малиновое свечение, хорошо заметное и ночью и днем.

Особенностью трассирующих пуль является изменение веса и перемещение центра тяжести пули по мере выгорания трассера. Изменение веса и продольное смещение центра тяжести не оказывают вредного влияния на характер полета пули. Но поперечное смещение центра тяжести, вызванное односторонним выгоранием трассирующего состава, делает пулю динамически неуравновешенной и вызывает значительное увеличение рассеивания. Кроме того, при горении трассера выделяются химически агрессивные продукты горения, которые разрушающе действуют на канал ствола. При стрельбе из пулемета это не имеет значения. Но снайперский отборный и точный ствол надо беречь. Поэтому не злоупотребляйте трассирующей стрельбой из снайперской винтовки. Тем более что точность стрельбы трассирующими пулями из самого хорошего ствола оставляет желать лучшего. Более того, трассирующая пуля с потерей веса от сгорания трассера быстро теряет пробивную способность и на дистанции 200 м уже не пробивает даже каску. Носик трассирующей пули окрашен в зеленый цвет.

Зажигательные пули выпускались до Второй мировой войны и в ее начальный период. Пули эти предназначались для поражения легковоспламеняющихся целей. В их конструкциях зажигательный состав помещался чаще всего в головной части пули и срабатывал (воспламенялся) при попадании пули в цель (схема 123). Некоторые зажигательные пули, например французская (а на схеме 123), загорались еще в канале ствола от пороховых газов. Автору доводилось видеть стрельбу такими пулями при экспертно-криминалистическом отстреле. Зрелище было очень впечатляющим от стрелка через полигон уходили красивые желто-оранжевые шары величиной с футбольный мяч. Но боевого эффекта от этого фейерверка не было абсолютно никакого. Зажигательные пули, появившиеся в конце Первой мировой войны для борьбы с фанерно-полотняными аэропланами противника, оказались несостоятельными против цельнометаллической авиации. Французские, польские, японские, испанские зажигательные пули не имели необходимой пробивной способности и были не в состоянии пробить и поджечь даже железнодорожную цистерну. Положение не спасало даже то, что впоследствии зажигательный состав стали помещать внутри прочного стального корпуса. Носик зажигательной пули окрашен в красный цвет.


Схема 123. Зажигательные пули:
а - французская пуля Ph: 1 - оболочка, 2 - фосфор, 3, 4 и 5 - донная часть, 6 - легкоплавкая пробка; б - испанская пуля Р 1 - сердечник, 2 - очко, 3 - тяжелое тело, 4 - зажигательный состав (фосфор); в - германская пуля SPr 1 - оболочка, 2 - зажигательный состав (фосфор), 3 - донная часть; 4 - легкоплавкая пробка; г - английская пуля SA: 1 - оболочка, 2 - зажигательный состав, 3 - донная часть; 4 - легкоплавкая пробка

По причине малой пробиваемости зажигательные пули довольно быстро стали вытесняться из боевого применения бронебойно-зажигательными пулями, которые обычно имели карбидо-вольфрамовый или стальной бронебойный сердечник. Сочетание зажигательного и бронебойного действия получилось очень выгодным. Конструкции бронебойно-зажигательных пуль во время Второй мировой войны в разных странах были различными (схема 124). Обычно зажигательный состав по-прежнему располагался в головной части пули - так он надежнее срабатывал, но хуже поджигал. Не вся зажигающая субстанция проникала вслед за бронебойным сердечником в образованную им пробоину. Во избежание этого недостатка выгоднее размещать зажигательный состав позади бронебойного сердечника, но в этом случае снижается чувствительность воспламенения пули к действию по слабым преградам. Оригинально решили эту задачу немцы, они расположили зажигательный состав вокруг бронебойного сердечника (4 на схеме 124, схема 125).


Схема 124 Бронебойно-зажигательные пули:
1- отечественная, 2 - итальянская; 3 - английская; 4 - германская


Схема 125. Бронебойно-зажигательная пуля РтК калибра 7,92 (германская)

Головная часть бронебойно-зажигательных пуль окрашена в черный цвет с красным пояском.

Бронебойно-зажигательно-трассирующие пули обладают одновременно бронебойным, зажигательным и трассирующим действием. Они состоят из тех же элементов: оболочки, бронебойного сердечника, трассера и зажигательного состава (схема 126). Наличие трассера у этих пуль существенно повышает их зажигательное действие. Носик бронебойно-зажигательно-трассирующей пули окрашивается в фиолетовый и красный цвета.


Схема 126. Бронебойно-зажигательно-трассирующие пули:
1 - отечественная БЗТ-30;
2 - итальянская

До Второй мировой войны в армиях некоторых стран (в частности, СССР и Германии) применялись так называемые пристрелочно-зажигательные пули. По идее они должны были давать яркую вспышку в момент встречи даже с фанерным щитом обычной мишени. Пули эти и в СССР, и в Германии имели одинаковую конструкцию. Принцип их действия обычно был основан на том, что ударник, находящийся на оси пули и предназначенный для накола капсюля, в походном состоянии удерживался на месте взаимно сомкнутыми грузиками-противовесами. Эти противовесы при выстреле и вращении пули центробежной силой расходились в стороны, освобождали или взводили ударник. При встрече с целью и торможении пули ударник накалывал капсюль, который воспламенял зажигательный состав, давая очень яркую вспышку. Когда-то в ДОСААФ, куда отдавали для учебных целей всякий патронный "сброд", ненужный в армии, автор стрелял такими патронами выпуска 1919 (!) г. Патроны были с латунной гильзой и латунной оболочкой пули, порох от старости детонировал и оружие сильно било в плечо. На дистанции 300 м вспышки от попадания этих пуль были заметны в яркий солнечный день невооруженным глазом. Эти пули, по существу, являлись разрывными, ибо они по-настоящему разрывались на осколки при попадании в фанерный щит. При этом образовывалась дыра, в которую можно было просунуть кулак. По рассказам очевидцев, попадания такими пулями по живой цели имели ужасные последствия. Этот боеприпас был запрещен Женевской конвенцией и во время Второй мировой войны не производился, разумеется, не в целях гуманизма, а по причине дороговизны в производстве. Старые запасы патронов с такими пулями пошли в ход. Для снайперской стрельбы такие пули непригодны по причине большого (очень большого) рассеивания. Носик пристрелочно-зажигательной пули, так же, как и у обычной зажигательной, окрашивается в красный цвет. Это и были те самые знаменитые разрывные пули, которые не афишировались ни у нас, ни в Германии. Их устройство представлено на схемах 127, 128.


Схема 127. Разрывные пули:
а - пуля дистанционная (Германия); б - пуля ударная (Германия); в - пуля ударная (Испания)


Схема 128. Разрывные пули инерционного действия:
1 - оболочка; 2 - взрывчатое вещество;
3 - капсюль; 4 - предохранитель; 5 - ударник

Вышеописанные разновидности специальных пуль применяются во всех патронах стрелкового оружия, не исключая даже пистолетных патронов, если те используются для стрельбы из пистолет-пулеметов.

Отечественным пулям присваиваются следующие обозначения: П - пистолетная; Л - обыкновенная легкая винтовочная; ПС - обыкновенная со стальным сердечником; Т-30, Т-44, Т-45, Т-46 - трассирующие; Б-32, БЗ - бронебойно-зажигательные; БЗТ - бронебойно-зажигательно-трассирующая; ПЗ - пристрелочно-зажигательная; 3 - зажигательная.

По этим маркировкам можно определить вид боеприпасов в ящике с патронами.

В настоящее время в боевом применении остались наиболее практично себя зарекомендовавшие легкие обыкновенные пули, трассирующие и бронебойно-зажигательные.

На складах НЗ до сих пор остались довольно большие запасы патронов со всеми вышеописанными видами пуль, и время от времени эти патроны поступают как для учебных стрельб, так и для боевого применения. В зацинкованном виде боевые винтовочные патроны могут храниться 70-80 лет, не теряя боевых качеств.

Малокалиберные валовые спортивно-охотничьи патроны, выпускавшиеся в СССР, могли храниться 4-5 лет без изменения боевых качеств. По истечении этого срока у них начинала изменяться кучность боя по высоте из-за неравномерности сгорания пороха в разных патронах. После 7-8 лет хранения у таких патронов в связи с разложением капсюльного состава резко возрастало количество осечек. После 10-12 лет хранения многие партии этих патронов становились непригодны для использования.

Целевые малокалиберные патроны, изготовленные очень качественно и скрупулезно, хранившиеся в герметичных упаковках и зацинкованные, не теряли своих качеств при сроках хранения 20 лет и более. Но долго хранить малокалиберные патроны не следует, потому что на длительные сроки хранения они не рассчитаны.

Патроны к огнестрельному нарезному оружию во всех государствах мира стараются делать как можно более качественно. Классическую механику не обманешь. Например, незначительное изменение веса пули от расчетного не оказывает существенного влияния на меткость стрельбы при малых дистанциях, но с увеличением дальности дает знать о себе довольно сильно. При изменении веса обыкновенной винтовочной легкой пули на 1% (Vнач - 865 м/с) отклонение траектории по высоте на дальности 500 м составит 0,012 м, на 1200 м - 0,262 м, на 1500 м - 0,75 м.

В снайперской практике от качества пули зависит очень многое.

На высоту траектории пули влияют не только ее вес, но и начальная скорость пули, и геометрия ее обтекаемости. На начальную скорость пули в свою очередь влияют величина порохового заряда и материал оболочки: разный материал обеспечивает разное трение пули о стенки ствола.

Крайне важное значение имеет балансировка пули. Если центр тяжести не совпадает с геометрической осью, то разброс пуль повышается, следовательно, снижается меткость стрельбы. Это сплошь и рядом наблюдается при стрельбе пулями с различной механической неоднородной начинкой.

Чем меньше отклонения в форме, весе и геометрических размерах при изготовлении пули данной конструкции, тем лучше меткость стрельбы при прочих равных условиях.

Кроме того, необходимо иметь в виду, что ржавчина на оболочке пули, забоины, царапины и прочего рода деформации очень неблагоприятно отражаются на полете пули в воздухе и приводят к ухудшению кучности стрельбы.

На максимальное давление пороховых газов, выбрасывающих пулю, имеет влияние начальное форс-давление, врезающее пулю в нарезы, которое в свою очередь зависит от того, насколько плотно пуля запрессована в гильзу и фиксирована в ней обжимом дульца за кольцевую накатку. При разных материалах гильзы это усилие будет разным. Пуля, косо посаженная в гильзу, и по нарезам пойдет "косым" образом, в полете будет неустойчива и обязательно отклонится от заданного направления. Поэтому патроны старых выпусков необходимо тщательно осматривать, отбирать и отбраковывать при обнаружении погрешностей.

Лучшую кучность стрельбы дают обыкновенные пули, у которых оболочка залита свинцом без другой начинки. При стрельбе по живой цели специальные пули не нужны.

Как вы уже убедились, винтовочные боеприпасы, одинаковые с виду и предназначенные для одного и того же оружия, неодинаковы. На протяжении нескольких десятков лет они изготавливались на разных заводах, из различных материалов, в различных условиях, при непрерывно меняющихся требованиях обстановки, с пулями разной конструкции, разного веса, разной заливки свинцом, разного диаметра (см. табл. 38) и разного качества изготовления.

Одни и те же с виду патроны имеют разную траекторию пули и различную кучность боя. При стрельбе из пулемета это не имеет значения - плюс-минус 20 см выше-ниже. Но для снайперской стрельбы это не годится. "Сброд" различных патронов, пусть даже самых хороших, не дает точной, кучной и однообразной стрельбы.

Поэтому снайпер отбирает именно для своего ствола (ствол стволу тоже рознь, см. далее) однообразные патроны, одной серии, одного завода, одного года выпуска и, еще лучше, из одного ящика. Разные партии патронов разнятся друг от друга по высоте траектории. Поэтому под разные партии патронов снайперское оружие нужно пристреливать заново.

ПРОБИВНОЕ ДЕЙСТВИЕ ПУЛИ

Пробивное действие пули характеризуется глубиной ее проникновения в преграду определенной плотности. Живая сила пули в момент ее встречи с преградой существенно влияет на глубину проникновения. Но кроме этого, пробивное действие пули зависит от ряда других факторов, например, от калибра, веса, формы и конструкции пули, а также от свойств пробиваемой среды и от угла встречи. Углом встречи называется угол между касательной к траектории в точке встречи и касательной к поверхности цели (преграды) в той же точке. Наилучший результат получается при угле встречи, равном 90°. На схеме 129 показан угол встречи для случая вертикальной преграды.


Схема 129. Угол встречи

Для выявления пробивного действия пули пользуются измерением проникновения ее в пакет, составленный из сухих сосновых досок толщиной 2,5 см каждая, с промежутками между ними на толщину доски. При стрельбе по такому пакету легкая пуля из снайперской винтовки пробивает: с расстояния 100 м - до 36 досок, с расстояния 500 м - до 18 досок, с расстояния 1000 м - до 8 досок, с расстояния 2000 м - до 3 досок

Пробивное действие пули зависит не только от свойств оружия и пули, но и от свойств пробиваемой преграды. Легкая винтовочная пуля образца 1908 года пробивает на дистанции до 2000 м:

  • железную плиту 12 мм,

  • стальную плиту до 6 мм,

  • слой гравия или щебня до 12 см,

  • слой песка или земли до 70 см,

  • слой мягкой глины до 80 см,

  • слой торфа до 2,80 м,

  • слой утрамбованного снега до 3,5 м,

  • слой соломы до 4 м,

  • кирпичную стену до 15-20 см,

  • стену из дубового дерева до 70 см,

  • стену из соснового дерева до 85 см.

Пробивное действие пули зависит от расстояния стрельбы и от угла встречи. Например, бронебойная пуля образца 1930 года при попадании по нормали (Р90°) пробивает броню толщиной 7 мм с расстояния 400 м без отказа, с расстояния 800 м - менее половины, на дистанции 1000 м броня не пробивается совершенно, при отклонении траектории от нормали на 15° с расстояния 400 м сквозные пробоины в 7-мм броне получаются в 60% случаев, а при отклонении от нормали на 30° уже с расстояния 250 м пуля совсем не пробивает броню.

Бронебойная пуля калибра 7,62 мм пробивает:

материал          расстояние
броню 7 мм     400 м без отказа
броню 15 мм    200 м без отказа
каску         1600 м без отказа
бронежилет    1400 м без отказа

Пробивное действие 5,6-мм пули малокалиберного спортивного патрона бокового огня (начальная скорость пули 330 м/с, дистанция 50 м):

 материал                       глубина
                                 проникновения пули (см)

сталь листовая                     0,2
железо листовое                    0,3
щебень и гравий                 до 5,0
кирпич                             2,0
железобетон                        1,2
песок, земля, глина                8,0
дуб сухой                          4,0
фанера многослойная                2,0
доски сосновые                     9,0
живая ткань (в среднем)          12-15

Тяжелый пластинчатый бронежилет времен Великой Отечественной войны, надетый на два ватника, удерживает легкую винтовочную пулю даже при выстреле в упор.

Оконное стекло разбивает винтовочную пулю вдребезги. Дело в том, что частицы стекла, действуя как наждак, при встрече с узким носиком винтовочной пули мгновенно "счесывают" с нее оболочку. Оставшиеся фрагменты пули летят по изменившейся непредсказуемой траектории и не гарантируют поражения цели, находившейся за стеклом. Такое явление наблюдается при стрельбе из винтовок и автоматов боеприпасами с остроконечными пулями. Узкий носик пули на большой скорости резко принимает на себя большую абразивную нагрузку и мгновенно разрушается. Такого явления не наблюдается у тупых пистолетных пуль и пуль револьвера наган, летящих с низкими дозвуковыми скоростями.

Поэтому при стрельбе по целям, расположенным за стеклом, рекомендуется стрелять или бронебойными пулями, или пулями, имеющими стальной сердечник (с серебряным носиком).

Каска на расстоянии до 800 м пробивается всеми типами пуль, кроме трассирующих.

С потерей скорости пули ее пробивное действие уменьшается (табл. 42):

Таблица 42
Потеря скорости 7,62-мм пули

ВНИМАНИЕ. Трассирующие пули в связи с выгоранием трассирующего состава быстро теряют массу, а вместе с ней и пробивную способность. На дистанции 200 м трассирующая пуля не пробивает даже каску.

Начальная скорость спортивных малокалиберных патронов со свинцовыми пулями различных партий и наименований колеблется в пределах 280-350 м/с. Начальная скорость западных малокалиберных патронов с оболочечными и полуоболочечными пулями различных партий колеблется от 380 до 550 м/с.

ПАТРОНЫ ДЛЯ СНАЙПЕРСКОЙ СТРЕЛЬБЫ

При снайперской стрельбе наиболее предпочтительны два вида патронов, специально разработанных для применения в реальных боевых условиях. Первый из них так и называется: "снайперские" (фото 195). Патроны эти изготавливаются с особой тщательностью, не только с однообразной навеской порохового заряда и пуль, одинаковых по массе, но и с очень точным соблюдением геометрической формы пули, специальным мягким материалом гильзы, с более толстым слоем томпакового покрытия. Патроны "снайперские" имеют очень высокую кучность боя, не уступающую кучности боя специальных спортивно-целевых патронов такого же калибра с латунной гильзой. Пуля патрона "снайперский" ничем не окрашена во избежание изменения весового баланса. Эти патроны специально предназначены для поражения живой силы противника. Посмотрите на продольный разрез пули этого боеприпаса (фото 196). В головной части пули находится пустота, а полый носик пули выполняет функцию баллистического наконечника-обтекателя. За ним следует стальной сердечник и уже затем - свинцовая заливка. Центр тяжести такой пули несколько смещен назад. При попадании в плотные ткани (кость) такая пуля разворачивается боком, идет кувырком, затем разваливается на головную (стальную) и хвостовую (свинцовую) части, которые движутся внутри цели самостоятельно и непредсказуемо, не оставляя противнику шансов на выживание. Охотники говорили, что такие боеприпасы успешно валят даже крупного зверя.


Фото 195. Патрон "снайперский" на фрагменте упаковки

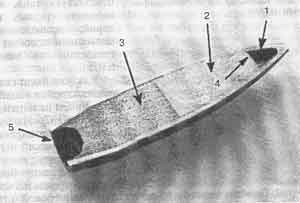

фото 196. Продольный разрез пули патрона "снайперский"
1 - пустой баллистический наконечник; 2 - стальной сердечник; 3 - свинцовая заливка; 4 - скос сердечника; 5 - полый хвостовик

Благодаря стальному сердечнику пули патронов "снайперские" имеют бронепробиваемость на 25-30% выше, чем обычные легкие пули. Пули данного вида боеприпасов имеют обтекаемую форму тяжелой пули образца 1930 г,но вес, равный весу легкой пули, - 9,9 г благодаря стальному сердечнику и пустоте в хвостовой части. Так было специально задумано разработчиками для придания легкой пуле полезных качеств пули тяжелой. Поэтому траектория полета пули патронов "снайперские" соответствует табл. 8 превышения средних траекторий, приведенной в настоящем пособии и наставлении по винтовке СВД.

Как уже было сказано, пули патронов "снайперские" ничем не маркируются (фото 197). На бумажных пачках этих боеприпасов имеются надписи "снайперские".


Фото 197. Пуля патрона "снайперский"

Второй вид боеприпасов, предназначенных для снайперской стрельбы, имеет пулю со стальным сердечником, головная часть которой окрашена в серебристый цвет (фото 198). Их так и называют - пули с серебряным носиком (вес пули 9,6 г).


Фото 198. Пуля с "серебряным" носиком для стрельбы по легкобронированным целям

Стальной сердечник этой пули занимает большую часть ее объема (фото 199).


Фото 199. Пуля для стрельбы по легкобронированным целям в разрезе:
1 - свинцовая заливка, 2 - стальной сердечник; 3 - свинцовая рубашка между стальным сердечником и оболочкой

В головной части пули находится свинцовая заливка для большей устойчивости пули в полете. Такие боеприпасы предназначены для снайперской работы по легкобронированным и укрепленным целям. Пуля с сердечником маркировки "серебряный носик" пробивает:

предмет                 дистанция   глубина проникновения, см
каску                     1700м
бронежилет ЖЗТ тяжелый    1200м
бруствер земляной         1000м              25-35
дерево сосна              1000м                 25
кирпич                    1200м                 15
стальная плита             500м                0,8
глина                      600м                 35
снежная насыпь            1000м              70-80

На продольном разрезе видно, что пули с сердечником имеют обтекаемую форму тяжелой пули с коническим хвостовиком. Но пули эти относятся к категории легких (вес 9,6 г) из-за стального сердечника, который легче свинцового такого же объема. Баллистика этих пуль и кучность боя практически такая же, как у патронов "снайперские", и при стрельбе ими следует руководствоваться все той же таблицей превышения средних траекторий по винтовке СВД.

Вышеописанные два типа боеприпасов были разработаны применительно к винтовке СВД, но их баллистика практически соответствует табл. 9 превышения средних траекторий для трехлинейной винтовки образца 1891-1930 гг., приведенной в данном пособии.

Специализированные патроны калибра 7,62 мм "снайперские" и "серебряный носик", предназначенные именно для снайперских стрельб, по весу и поперечной нагрузке являются легкими, при этом имея такую же совершенную аэродинамическую форму, как и тяжелые пули образца 1930 г, поэтому их траектория на дистанции до 500 м соответствует траектории легкой пули, а на дистанции от 500 до 1300 м - траектории пули тяжелой. Поэтому в таблице превышения средних траекторий для винтовки СВД указаны баллистические данные для стрельбы легкой пулей, а именно: патронами "снайперскими", "серебряный носик" и валовыми пулеметно-винтовочными патронами со стальным сердечником.

Пули патронов "снайперские" делаются легкими для повышенного действия по живой цели. Скорость легкой пули быстрее, чем тяжелой. Как уже известно, пуля, попадающая в живую цель со скоростью 700 м/с и выше, вызывает гидравлический удар и сопряженный с ним физиологический шок, мгновенно выводящий цель из строя. Такое действие легкой пули снайперского патрона по цели сохраняется практически до 400-500 м, после этой дистанции скорость пули снижается сопротивлением воздуха, но поражающее действие именно пули патрона "снайперский" от этого ничуть не уменьшается. Почему? Внимательно посмотрите на продольный распил этой пули. стальной сердечник в головной части имеет чуть заметный скос правой стороной вверх (см. фото 196). Это создает хоть и незначительный, но перевес массы с одной стороны головной части пули. При вращении этот противовес все больше и больше заносит носик пули в сторону и она все больше и больше приобретает неустойчивое положение по горизонтали. Поэтому чем дальше дистанция до цели, тем неустойчивее становится пуля при подлете к ней. На дистанциях стрельбы далее 400-500 м пуля снайперских патронов даже при попадании в мягкие ткани разворачивается боком и, если не разваливается на части, начинает кувыркаться, оставляя после себя фарш.

При всем этом пуля патрона "снайперский" очень хорошо держится на ветру (как говорят, "стоит на ветер") и гарантированно сохраняет устойчивое положение в полете на дистанции стрельбы 200 м.

Кучность боя патронов "снайперские" можно считать абсолютной. Все неудачи, случающиеся при работе с этими патронами, можно объяснить только пониженным качеством ствола или ошибками стрелка. Уникальные баллистические данные вышеописанного боеприпаса и его повышенное действие по цели вызвали у натовских военных заметную растерянность во время последних балканских конфликтов.

ОТБОР БОЕПРИПАСОВ

В реальной боевой практике не всегда приходится стрелять боеприпасами, изготовленными и предназначенными специально для снайперской стрельбы. Подчас приходится стрелять тем, что есть в наличии. Зацинкованные валовые патроны, изготовленные в довоенное, военное и послевоенное время (1936-1956 гг.), нередко имеют неправильную "косую" посадку пули в дульце гильзы. Это так называемые "кривые" патроны, у которых пуля чуть-чуть отклонена вбок от общей оси гильза - пуля. Такая "кривая" посадка пули заметна на глаз. На глаз заметна даже неравномерность посадки пули в гильзу по глубине: очень часто пули посажены или слишком глубоко, или чрезмерно выступают.

Пули с "косой" посадкой пойдут по стволу тоже "косым" образом, и поэтому точности стрельбы они не обеспечат. Пули с неодинаковой посадкой дадут неодинаковое давление в стволе и обозначат разброс по вертикали. Визуальным осмотром такие патроны выбраковываются и отдаются пулеметчикам. Разумеется, валовые патроны с легкими пулями образца 1908- 1930 гг. будут иметь гораздо больший разброс, чем снайперские или спортивно-целевые, но на войне это лучше, чем ничего.

Можно стрелять любыми патронами, новыми на вид, не имеющими на поверхности сильных потертостей, царапин, вмятин, ржавчины.

Патроны с потертостями свидетельствуют о том, что их очень долго и неизвестно при каких обстоятельствах таскали по карманам и подсумкам. Эти боеприпасы могут оказаться подмоченными - в таком случае они могут не сработать.

Нельзя применять патроны, имеющие даже незначительные вмятины на гильзах. Дело не в том, что такие боеприпасы не заходят в патронник; при необходимости их можно туда загнать силой. Дело в том, что распрямляющаяся под дьявольским давлением вмятина с большой силой ударяет в стенку патронника и его может элементарно разорвать. Такие случаи бывали. Нельзя применять патроны с ржавыми гильзами и ржавыми пулями. Ржавая оболочка пули может развалиться и фрагменты деформированной пули полетят в непредсказуемых направлениях. Ржавую гильзу может элементарно разорвать. При этом бывает, что остатки гильзы не просто пригорают к патроннику, а намертво привариваются к нему. Бывает, что в таком случае при прорыве газов назад затвор приваривается к ствольной коробке и, кроме того, стрелок получает сильный газовый удар в лицо с риском повреждения глаз.

Нельзя использовать патроны выпуска первой половины 30-х годов и ранее. Такие боеприпасы часто детонируют; бывает, что при этом ствол разносит в клочья, отрывая стрелку пальцы левой руки.

Нельзя носить патроны в кожаных подсумках и патронташах - только в брезентовых или кирзовых. От соприкосновения с кожей металл плакированных боеприпасов покрывается зеленым налетом и ржавчиной.

И, разумеется, нельзя смазывать боеприпасы - они после этого не стреляют. Силой поверхностного натяжения даже самая густая смазка рано или поздно проникает внутрь патрона и обволакивает капсюльный и пороховой заряды, которые после этого не срабатывают. Для предохранения патронов от влаги их разрешается смазывать тонким слоем свиного сала, и такие боеприпасы рекомендуется использовать в первую очередь и побыстрее.

Не забывайте, что трассирующие пули портят ствол и на дистанции 200 м (и даже меньше) не пробивают даже каску. Трассирующие пули применяйте по жесткой необходимости и для целеуказания.

Если есть возможность, калибруйте валовые патроны по диаметру пули и отбирайте для стрельбы патроны с пулями, одинаковыми по диаметру и глубине посадки в гильзе. Снайперы старой формации валовые патроны (и даже целевые) обязательно взвешивают и отбраковывают те, которые имеют отклонения в общем весе. По возможности, так следует поступать и вам. Всем этим вы резко повысите кучность боя своего ствола.

Всегда имейте по нескольку штук патронов бронебойно-зажигательных и трассирующих. Боевая необходимость может потребовать их применения при самых неожиданных обстоятельствах.

Не применяйте патроны, у которых капсюль выступает над дном гильзы. При закрывании затвора такой патрон может преждевременно сработать.

Не применяйте патроны, имеющие коррозию или трещины на капсюле. Такой капсюль может пробить ударником.

Если произошла осечка и этот патрон у вас не последний, без сожаления выбрасывайте его. Нельзя "щелкать" по этому патрону второй раз. Сильный ударник винтовки может пробить капсюль, и газовый поток в таком случае ударяет в лицо стреляющего с мощностью боксерского кулака без перчатки. Когда-то по молодости автор в это не верил, пока не получил вот такую жуткую газовую оплеуху. Ощущение было такое, как будто голова оторвалась и все остальное существует само по себе.

Очень редко, но все-таки происходит весьма опасное явление, называемое затяжным выстрелом. Бывает, что сбившийся в комки или отсыревший порох воспламеняется не сразу, а через какое-то время. Поэтому при осечке никогда не спешите сразу же открывать затвор. После осечки сосчитайте до десяти, и если выстрела не произойдет, резко открывайте затвор и выбрасывайте наружу несработавший патрон. Автор был свидетелем случая, когда молодой курсант, не выдержав положенные после осечки 5-6 секунд, рванул затвор на себя, патрон вылетел, упал под ноги инструктору и взорвался. Никто не пострадал. Но если бы этот патрон сработал в момент открывания затвора, последствия были бы ужасными.

РАЗДЕЛ 9

ТЕОРИЯ НАРЕЗНОГО СТВОЛА

Основной частью стрелкового оружия является ствол. Ствол позволяет использовать энергию порохового заряда, сгорающего в зарядной каморе, чтобы сообщить пуле поступательное и вращательное движения, разогнать ее с нужной скоростью и выбросить ее в нужном направлении.

Ствол представляет собой трубу, внутренняя полость которой называется каналом ствола. Канал ствола (схема 130) по своему устройству делится на следующие части: патронник, соединительный конус (пулъный вход) и нарезная часть. Каналы стволов в образцах по устройству примерно одинаковы и различаются лишь очертанием патронника, числом и формой нарезов.


Схема 130. Устройство канала ствола

Патронник служит для помещения патрона. Формы и размеры патронника определяются формой и размерами гильзы. Между стенками гильзы и стенками патронника делают зазор от 0,05 до 0,12 см. Зазор обеспечивает свободное вкладывание патрона даже при наличии в патроннике пыли или слоя смазки. Зазор необходим, ибо, если нет зазора, нет и движения. Но слишком большая величина зазора может привести к раздутию или продольному разрыву гильзы.

В некоторых образцах оружия, у которых экстракция гильзы происходит при наличии давления пороховых газов в канале ствола, в целях облегчения экстракции делают продольные канавки в патроннике и пульном входе. На схеме 131 изображены канавки в патроннике и пульном входе пулемета ШКАС. Во время выстрела пороховые газы проникают в продольные канавки и оказывают давление на наружную поверхность гильзы, благодаря чему она с меньшим усилием будет прижиматься к стенкам патронника. Такие канавки получили название "канавки Ревелли" по фамилии итальянского оружейника, который их изобрел.

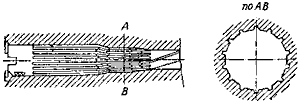

Схема 131. Патронник пулемета ШКАС

Пульный вход служит для обеспечения постепенного врезания пули в нарезы и для придания пуле правильного первоначального направления. Обычно пульный вход состоит из гладкой и нарезной частей. Гладкая часть имеет вид усеченного конуса. Нарезная часть пульного входа имеет поля с отлогим подъемом, постепенно увеличивающимся от нуля до нормальной величины, что обеспечивает врезание пули в нарезы. Эта нарезная часть не должна быть короткой, ибо в таком случае чрезмерной крутизной подъема полей нарезов может быть сорвана и разрушена оболочка пули. Она не должна быть и длинной - в таком случае пуля, получившая свободное ускорение в этой длине, испытывает сильную нагрузку при встрече с повышением полей нарезов, как с препятствием, и ее оболочка может быть также разрушена. Обычно нарезную часть пульного входа делают не менее 0,5 и не более 1,5 величины калибра, в зависимости от особенностей оружия и боеприпасов.

Нарезная часть ствола служит для придания пуле вращательного движения. Пуля, двигаясь по нарезам, вращается вокруг своей оси и, подобно гироволчку, летит головной частью постоянно вперед. Иначе длинная пуля, вылетев из ствола, начала бы беспорядочно кувыркаться в полете.

Нарезы представляют собой канавки, вьющиеся вдоль поверхности канала ствола. Каждый нарез-канавка имеет две грани и дно. Грань, которая ведет пулю при движении ее по каналу ствола и на которую давит оболочка пули, движущейся по каналу ствола, называется боевой (схема 132). Эта грань видна с казенной части канала со стороны патронника. Противоположная грань нареза называется холостой. На эту грань оболочка пули при движении по нарезам не давит. Холостая грань нареза хорошо просматривается с дульной части канала ствола. Промежутки, выступающие между канавками-нарезами, называются полями нарезов. Диаметр канала ствола по полям (диаметр сверления ствола) называется калибром ствола (схема 133).


Схема 132. Канал нарезного ствола со стороны патронника


Схема 133. Устройство нарезной части канала ствола (поперечный разрез):
а - ширина нареза; b - ширина поля; с - глубина нареза; d - калибр оружия; d1 - диаметр по нарезам.
Нарезы прямоугольной формы

Нарезы выполняются проходом специального метчика или продавливаются специальным инструментом - дорном. Дорнированные стволы вследствие уплотнения структуры металла прочнее и более живучи в эксплуатации, чем обработанные нарезанием. Но нарезанные стволы более чисты после обработки и дают лучшую кучность боя.

Направление нарезов встречается как правое (Россия, СССР, Германия, Америка), так и левое (Англия и Франция). Правое направление нарезов обусловлено тем, что давление пули на боевые грани нарезов вызывает реакцию кручения ствола в сторону, противоположную направлению вращения пули. Эти напряжения существенны, и они могут или закручивать (завинчивать) ствол в ствольную коробку, или вывинчивать его оттуда. Обычная технологическая резьба в большинстве стран мира правого вращения и, соответственно, ствол с правым направлением нарезов будет "вкручиваться" в ствольную коробку, а не "выкручиваться" из нее. Известно, что даже гайки рано или поздно сами откручиваются, а оружейные стволы при разных направлениях нарезов и резьбы посадки в ствольную коробку открутятся и подавно. Английские и французские стволы с левыми нарезами имеют соответственно левую резьбу соединения со ствольной коробкой. И хотя сейчас даже на спортивном высокоточном оружии стволы запрессованы в ствольные коробки с технологическим "натягом" (что, кстати, увеличивает прочность патронника) и законтрены шпильками (как в автомате АКМ), нарезы отечественных стволов традиционно остались правого вращения.

На качество боя оружия (энергию и кучность) направление вращения нарезов влияния не имеет. Но следует помнить, что при правом вращении нарезов отклонение пули на деривацию будет вправо, а при левом вращении - влево.

Для получения более прочных выступов на оболочке пули после ее врезания в нарезы (схема 134) и для удобства чистки оружия желательно ширину нарезов делать возможно большей.


Схема 134:
А - форма оболочки после врезания в нарезы;
Б - упрощенная форма оболочки после врезания в нарезы

Врезание оболочки пули будет тем легче, чем уже поля (выступающие части) нарезов. Однако при слишком узких полях ширина их может оказаться настолько малой, что они не будут удовлетворять пределам прочности и будут разрушаться. Практически берут ширину поля, равной примерно половине ширины нареза (см. схему 133). Например, для винтовок и карабинов Мосина ширина нареза 3,81 мм, ширина поля 2,17 мм.

От глубины нарезов зависит высота выступов на оболочке пули (схема 134). При мелких нарезах незначительный износ полей (выступов) может привести к срыву пуль с нарезов. Исходя из этого глубину нарезов делают возможно большей. Однако с увеличением глубины нарезов увеличивается усилие, необходимое для врезания пули в нарезы, что может вызвать разрыв оболочки или демонтаж (разрушение) пули. Кроме того, глубокие нарезы создают большие выступы на оболочке пули, которые будут увеличивать силу сопротивления воздуха в полете. Учитывая все эти соображения, глубину нарезов делают равной от 1/50 до 1/70 калибра оружия (1,5-2%). Для трехлинейных винтовок и карабинов глубина нарезов равна 0,12-0,15 мм.

Чем больше количество нарезов, тем кучнее бой ствола. В трехлинейных винтовках дореволюционного выпуска было три нареза, позже их увеличили до четырех. В оружии нормальных калибров их иногда делают 5-6, но не более, исходя из вышеописанных технических особенностей проектирования.

В практике стрелкового оружия в разное время и по разным причинам применялись различные профили нарезов: прямоугольный, трапецеидальный, сегментный, скругленный и даже комбинированный.

Прямоугольной называется такая форма нарезов, у которой грани одного и того же нареза параллельны (см. схему 133). В отечественных стволах приняты нарезы прямоугольной формы. Преимущества именно такой формы нарезов - в ее надежности, долговечности и экономичности в изготовлении и поэтому она наиболее применяема в оружейных системах (схема 135).


Схема 135:
А - нарезы 7,62-мм винтовки Спрингфильда обр. 1903 г.;
Б - нарезы 7,62-мм винтовки КА обр. 1891/1930 гг.

Трапецеидальная форма нарезов похожа на прямоугольную и отличается от нее тем, что смежные грани нарезов не параллельны друг другу. Такая форма нарезов продиктована стремлением сделать деформацию оболочки пули при врезании в нарезы менее резко "сдвинутой" (схема 136) и, соответственно, сохранить ее профиль и механическую прочность, увеличить глубину нарезов и повысить давление в стволе. Оружие с трапецеидальной формой нарезов сложнее и дороже в производстве, чем оружие с нарезами прямоугольной формы, но кучность боя таких стволов лучше. Снайперские винтовки с трапецеидальными нарезами производились и производятся в Австрии фирмой "Манлихер".


Схема 136. Нарезы трапецеидальной формы

Вышеописанные формы нарезов в принципе отвечают эксплуатационным требованиям, но остающиеся в углах нарезов (между дном нареза и гранью) твердые частицы оболочки пули и продуктов сгорания пороха могут вызвать появление коррозии, ибо чистка и смазка углов нарезов затруднена. К тому же углы нарезов неплотно заполняются массой пули, и в этих местах наблюдается прорыв пороховых газов. При этом несколько падает давление в стволе и раскаленные пороховые газы, истекающие по незаполненным местам с большой скоростью, разрушающе действуют на ствол.

Стараясь ликвидировать этот недостаток, на некоторых оружейных системах до сих пор применяются так называемые нарезы сегментной формы. Сегментной называется такая форма нарезов, у которой нарезы в сечении, перпендикулярном оси ствола, представляют фигуру сегмента (схема 137). Такие нарезы в начале XX столетия были приняты на очень неплохой винтовке точного боя японского оружейника Арисака (схема 138). При такой форме нарезов, не имеющей углов, пуля заполняет просвет канала ствола полностью. Но стволы с такими нарезами очень трудоемки и дороги в производстве, к тому же при отсутствии боевых граней, на которые обычно опирается пуля при движении, пуля действует на опорную часть сегмента, как на клин, вызывая увеличенную поперечную деформацию ствола и снижая его живучесть. Поэтому сегментарные нарезы широкого распространения не получили.


Схема 137. Нарезы сегментной формы


Схема 138. Нарезы 6,5-мм винтовки системы Арисака

Недостатки сегментарных нарезов устранены в стволах с нарезами скругленной формы (схема 139), где боевая грань имеет полукруглую форму. В таких нарезах нет углов, они ничем не забиваются, в них не наволакивается свинец. Стволы с такими нарезами очень легко чистить. Но они еще более дороги в производстве, чем сегментарные нарезы, и применяются на очень дорогих охотничьих системах.


Схема 139. Скругленная форма нарезов

В свое время для повышения живучести стволов в некоторых системах поля нарезов делали шире самих нарезов. Такие нарезы были на русской трехлинейной винтовке первых выпусков и на швейцарской винтовке системы "Шмидт-Рубина" (схема 140). С принятием на вооружение патронов с пулями более совершенной формы, в меньшей степени изнашивающей ствол, от такой геометрии нарезов отказались.


Схема 140. Нарезы 7,5-мм винтовки системы "Шмидт-Рубина" обр. 1889-1896 гг.

Если развернуть внутреннюю поверхность канала ствола вдоль оси с нанесенным на ней нарезом, то очертание нареза представится в виде линии, которая может быть прямой или кривой (схема 141).


Схема 141. Виды нарезов (развертка):
а - нарез постоянной крутизны; б - нарез прогрессивной крутизны; в - нарез смешанной крутизны

Нарез, получающийся при развертке в виде прямой линии, называется нарезом постоянной крутизны (а на схеме 141). Угол на схеме, характеризующий наклон или крутизну нарезов, называется углом наклона или крутизны нарезов.

Нарез, при развертке представляющийся в виде кривой линии с возрастающей крутизной от начала нарезов к дульной части, называется нарезом прогрессивной крутизны (б на схеме 141).

Преимущество нарезов постоянной крутизны состоит в простоте изготовления, недостаток - в неравномерности износа. При нарезах постоянной крутизны давление на боевую грань переменно и принимает исключительно большую величину в тот момент, когда давление пороховых газов в стволе наибольшее. В месте наибольшего давления происходит усиленный износ боевых граней нарезов.

При нарезах прогрессивной крутизны при наибольшем давлении угол наименьший, следовательно, давление на боевую грань тоже будет сравнительно небольшим. При падении давления, ближе к дульному срезу при возросшей крутизне нарезов их боевые грани будут испытывать гораздо меньшие разрушающие усилия при прохождении по ним пули.

Нарезы прогрессивной крутизны заметно улучшают кучность боя ствола, однако они не нашли широкого распространения в стрелковом оружии из-за сложности изготовления и применяются в артиллерийских системах. Такие нарезы выполняются на отдельных образцах особо точного снайперского оружия.

Длина участка канала ствола, на котором нарезы постоянной крутизны делают один полный оборот, называется шагом нарезов.

Зная длину шага нарезов и дульную скорость пули, можно подсчитать число оборотов пули вокруг ее оси в момент вылета из канала ствола по формуле:

число оборотов =(V дульная)/шаг нарезов.

Пример. Определить число оборотов пули винтовки Мосина образца 1891-1930 гг. Дульная скорость 860 м/с, длина шага нарезов 0,24 м.

Решение. 860/0,24 = 3583 оборота в секунду.

Кучность боя ствола увеличивается с уменьшением шага нарезов и увеличением оборотов пули. Но до разумных пределов - при слишком крутых нарезах пуля будет срываться с них, и при слишком больших оборотах ее может разорвать центробежной силой.

Пуля должна врезаться в нарезы и заполнить их полностью, до самых доньев и немного (очень немного) с излишком. Между поперечными размерами пули и канала ствола должно соблюдаться такое соотношение, при котором площадь поперечного сечения пули на 1-2% превышала бы площадь сечения ствола. Пуля, свободно, с люфтами идущая по стволу, начинает "болтаться" в нем от стенки до стенки, разбивает ствол и отклоняется от прицельного направления. Кучности боя такими пулями не будет. Каналы стволов выполняются очень тщательно, но все равно у стволов одного и того же образца оружия диаметры калибровочных сверлений и расстояния между доньями нарезов не будут одинаковы вследствие износа обрабатывающего инструмента. При стрельбе очередями это значения не имеет, но в снайперской стрельбе становится заметным. Поэтому под каждый ствол желательно подобрать патрон с пулей соответствующего диаметра. Пули винтовочных патронов всегда делаются по диаметру больше, чем номинальный калибр оружия, и даже немного больше расстояния между доньями нарезов (см. табл. 38). Каждый реальный диаметр конкретного канала ствола должен сопрягаться с конкретным диаметром пули. Поэтому при стрельбе какой-либо одной партией патронов кучность стрельбы даже из очень хорошего нового ствола может оказаться неудовлетворительной. Знающие снайперы заранее подбирают подходящие партии патронов по результатам кучности при пробных отстрелах.

Несмотря на то что вышеописанная система измерения калибра ствола "от поля до поля" нареза является международной, в западных странах все больше и больше практикуется измерение калибра "от дна до дна" нареза, что, на взгляд автора, при подборке точного снайперского оружия и боеприпасов более правильно, ибо позволяет сразу ориентироваться в реальных диаметрах ствола и подбирать к ним патроны с пулями соответствующего диаметра. К примеру, калибр американской винтовки М-16 равен 5,6 мм, но он определен по "доньям" нарезов. Калибр нашего автомата АК-74 равен 5,45 мм, но он принят по классическому образцу - по "полям" нарезов. В реальности внутренние калибры обоих образцов оружия одинаковы. Калибр пуль к ним равен 5,61-5,62 мм. Как это ни странно, в практике малокалиберного спортивного оружия изначально утвердилась неклассическая формулировка - по доньям нарезов. Реальный калибр свинцовой безоболочечной пули обычного спортивно-охотничьего малокалиберного патрона равен 5,62 мм, а калибр ствола по доньям нарезов равен 5,59-5,60 мм.

В наше время (очень редко) встречаются трехлинейные снайперские винтовки довоенного выпуска с изумительно кучным боем. У таких винтовок канал ствола выполнялся на так называемый "легкий конус" с разницей в диаметрах у казенной и дульной частей в 2-3%. При этом сводится на нет истирание оболочки пули о стенки канала ствола и пуля все время "обжимается", что не позволяет ей "гулять" по стволу.

Точность изготовления ствола и чистота обработки его канала оказывают на точность и кучность боя непосредственное и существенное влияние. Шероховатость, грубость обработки канала ствола, нарушение его соосности, неровности дна нарезов увеличивают рассеяние при стрельбе из винтовок до 20%.

Форма дульного среза ствола делается такой, чтобы предотвратить случайные повреждения (забоины) поверхности канала ствола в дульной части, нарушающие кучность боя оружия. Наиболее хорошо предохраняет канал ствола от повреждений дульная часть специальной формы с "бортами" (схема 142).


Схема 142. Формы дульного среза ствола
1 - закругленная; 2-е фасками; 3 - со сферической выемкой; 4 - с раззенковкой

Неперпендикулярность плоскости дульного среза к оси канала ствола на 1% при стрельбе из винтовки на дальность 100 м дает отклонение пули больше 10-ти см. При этом контрольный радиус круга, вмещающего лучшую половину пробоин, увеличивается на 10%.

ВЫБОР НОРМАЛЬНОГО КАЛИБРА

Калибр винтовок, карабинов и пулеметов от 6,5 до 8 мм, установившийся в конце XIX века и доминирующий в современном оружии, называется нормальным калибром. Калибр меньше нормального (обычно 5,6 мм) называется малым. У многих возникает естественный вопрос, почему винтовочные калибры выбраны именно в таких пределах? Дело в том, что согласно законам физики чем меньше тело, двигающееся в газообразной среде, тем больше удельное сопротивление этой среды оно испытывает. Чем больше тело, тем меньше ему сопротивляется окружающая газообразная атмосфера. Это довольно сложный физический процесс. Пули малых калибров даже при огромной начальной скорости 1200-1300 м/с из-за большого удельного сопротивления очень быстро теряют скорость и не летят далее 2,5 км. После дистанции 400-500 м их траектории резко понижаются и пробивная способность падает. В то же время гаубичный 120-мм снаряд с начальной скоростью 550 м/с в состоянии пролететь 12 км и более. Да, при стрельбе на реальных дистанциях общевойскового боя 400 м при малых калибрах можно значительно улучшить настильность траектории при начальной скорости пули 900-950 м/с. При этом увеличивается дальность прямого выстрела до 450-470 м. Однако для снайперской и пулеметной стрельбы на дальние дистанции это не годится. При стрельбе на большие дальности легкая пуля с уменьшенным калибром теряет все преимущества. Кроме того, во все времена была целесообразность применения единого патрона для винтовок и пулеметов.

Пули нормального калибра при средних скоростях 750- 850 м/с летят довольно далеко. Увеличивать калибр более 8 мм уже нецелесообразно из-за увеличения веса оружия и носимого запаса патронов. Убойное действие пули нормального калибра сохраняется даже на ее излете. Траектория пули нормального калибра достаточно настильна и предсказуема для точной стрельбы на дистанциях до 1300 м, поэтому снайперские винтовки во всех странах мира и боеприпасы к ним изготавливаются под нормальный калибр.

Стволы малых калибров имеют более кучный бой, чем стволы калибров нормальных. Это объясняется тем, что бой оружия тем кучнее, чем больше его удельная длина в калибрах. Но по вышеизложенным причинам эффективность применения малых калибров в снайперской практике носит спорный характер.

ВИБРАЦИЯ СТВОЛОВ

Как показывает практика, стволы огнестрельного оружия приходят при стрельбе в колебательное движение (схема 143). Характер и размах колебания зависят от многих факторов: длины ствола, его поперечных размеров, наличия и места расположения сосредоточенных масс, условий крепления, массы и т.д. Колебания ствола при выстреле происходят преимущественно в вертикальной плоскости. С изменением длины ствола меняются условия колебаний и периодически изменяется рассеивание, проходя последовательно через максимум и минимум. На качество стрельбы это имеет очень большое влияние вследствие изгиба ствола на старых системах. Чтобы уменьшить колебания ствола, его прижимали к ложе ствольными накладками. Спортивное оружие делают с толстыми массивными стволами, это значительно уменьшает колебания стволов при стрельбе и заметно повышает кучность боя, но в качестве боевого оружия такие системы непригодны из-за "неподъемности" - они весят от б до 8 кг. В трехлинейных снайперских винтовках кучность боя заметно повышали очень прочным "глухим" креплением штыка. Штык, работая как противовес, почти вдвое уменьшает колебания ствола и на столько же улучшает кучность боя. Но только очень плотно "посаженный" на ствол и зажатый в креплении штык. Если он будет качаться на стволе, разброс от этого только увеличится. Следует учесть, что винтовку, пристрелянную ранее без штыка, при постановке штыка нужно заново пристреливать. Штык, расположенный справа, смещает центр тяжести оружия и, следовательно, изменяет его балансировку. Штык отклоняет центр тяжести вправо, тогда как сила отдачи действует в направлении оси канала ствола и смещает оружие влево при стрельбе. При этом средняя точка попадания отклонится влево. Опытами установлено, что при стрельбе со штыком на дистанции 100 м средняя точка попадания (СТП) отклоняется влево на 6-8 см и вниз на 8- 10 см. Это смещение СТП компенсируется приведением винтовки к нормальному бою заново и в обычном установленном порядке.


Схема 143. фазы колебания дульной части ствола

К винтовке СВД подходит штык автомата АКМ, но пристреливать ее со штыком не принято. Штык удлиняет и без того длинную СВД. Вместо этого для улучшения кучности боя на ствол СВД плотно прикрепляют противовес - стальной или свинцовый, весом от 0,5 до 2 кг - по желанию и темпераменту стрелка. Место прикрепления противовеса выбирается опытным путем, эмпирически. Противовес нежелательно зажимать на стволе винтами во избежание деформирования стенок ствола. Обычно противовес плотно приматывают к стволу матерчатой изолентой.

Колебания ствола при выстреле и причины, их порождающие, полностью не изучены, и в их природе до сих пор много необъяснимого. Считается (и математически доказано), что обеспечить вылет пули в одну и ту же фазу колебаний практически невозможно из-за неизбежного разброса времени движения пули по каналу ствола вследствие влияния различного рода причин (разброс максимального давления газов, веса пули, качества пороха и т.д.). Но как-то старичок оружейник, обстукав деревянной палочкой в общем-то неплохой ствол винтовки АВ калибра 7,62 мм и нанеся мелом вертикальную риску сантиметрах в пятнадцати от дульного среза, сказал автору: "Это мертвая точка, в которой колебаний ствола нет! Отрежьте кусок ствола по этой отметке, и вы не пожалеете!" Авторитет этого мастера был велик, и в том, что он сказал, никто не засомневался. После того как ствол укоротили до отметки, указанной мастером, кучность не просто резко улучшилась - она улучшилась фантастически. На дистанции 100 м разброс не выходил за габарит трехкопеечной монеты.

ПОНЯТИЕ ОБ УПРУГОМ СОПРОТИВЛЕНИИ СТВОЛА

Разделим ствол на ряд участков и совместим его под графиком изменения давления внутри ствола при выстреле (схема 144). Над кривой давления расположим математически рассчитанную согласно сопротивлению материалов кривую упругого сопротивления ствола давлению внутри него. Мы получим картину сопротивления стенок ствола в различные периоды выстрела.

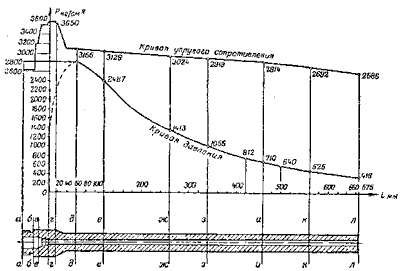

Схема 144. Кривая упругого сопротивления ствола винтовки образца 1891-1930 гг и кривая давления газов в стволе

Как видно из схемы 144, давление пороховых газов в канале ствола в сечениях аа и бб выше предельно допустимого. Снижение запаса прочности в этих сечениях сделано с целью получить конструктивно удобные размеры ствола, иначе пришлось бы значительно увеличить размеры ствола в указанных сечениях. Запомните: винтовочные стволы при использовании недоброкачественных старых боеприпасов неизвестного происхождения с детонирующим порохом чаще всего разрываются сразу же за патронником. По этой причине при отладке оружия нельзя производить сверление и крепежные работы (например, при постановке оптического прицела) вблизи патронника и узлов запирания.

Инженерно-расчетным путем (табл. 43) было установлено, что при давлении в канале ствола, равном 3/4 предельной упругости металла, даже сколь угодно большая толщина стенок не обеспечит ствол от появления остаточных деформаций на его внутренней поверхности. Опытным путем установлено, что увеличивать толщину стенок ствола, изготовленного из оружейной углеродистой стали, до величины, превышающей 1 1/2 калибра, нецелесообразно, так как дальнейшее увеличение толщины стенок лишь незначительно увеличивает прочность ствола и в то же время повышает его вес.

Таблица 43
Зависимость предела упругого сопротивления ствола от толщины стенок ствола

Толщина стенок ствола в диаметрах канала0,10,250,500,751,01,251,501,70200
r2/r11,21,522,53,03,54,04,55,000
Р/se0,170,340,500,580,630,660,680,690,700,75

Средством увеличения прочности ствола без его утяжеления является скрепление стенок ствола, сущность которого состоит в том, что ствол изготавливается многослойным, из нескольких труб, надеваемых одна на другую "с натягом". При этом происходит увеличение прочности (упругого сопротивления) ствола (трубы) за счет перераспределения напряжения внутри его стенок вследствие нагружения их таким внутренним давлением, при котором внутренние слои получают пластическую деформацию, а наружные практически не деформируются Такое автоскрепление ствола называется автофретажем. В настоящее время автофретаж применяется для изготовления стволов артиллерийских систем и специального диверсионного оружия. Во время Второй мировой войны автофретажные стволы довольно часто применялись в крупнокалиберных пулеметах и противотанковых ружьях. Автофретажный ствол имеет несколько меньший разброс пуль, чем ствол моноблок, позволяет стрелять боеприпасами повышенной мощности, имеет повышенную живучесть Иногда такая конструкция применялась и в снайперских винтовках.

До сих пор применяется так называемое лейнирование стволов. Лейнер - тонкий внутренний слой (трубка) двухслойного (лейнированного) ствола, вставленный внутри наружной несущей обложки и сменяемый при износе внутренней поверхности канала ствола. Очень часто лейнеры изготавливались из бронзы. Бронзовый лейнер на 20-25% уменьшает трение прохождения по нему снаряда (пули) и значительно повышает начальную скорость метательного поражающего элемента без увеличения порохового заряда. При этом лейнированные стволы менее подвержены перегреву. Во время Второй мировой войны лейнированные стволы применялись немцами в противотанковых и зенитных орудиях В настоящее время лейнеры-вставки используются в пневматическом оружии для повышения начальной скорости пули. Кучность боя лейнированного ствола оставляет желать лучшего.

ПРИНЦИП АВТОМАТИЧЕСКОЙ ПЕРЕЗАРЯДКИ ОРУЖИЯ

Перезарядка современного снайперского оружия происходит или вручную, или автоматически, в зависимости от конструкции. При стрельбе из неавтоматических магазинных винтовок со скользящим затвором (таких конструкций подавляющее большинство) после выстрела стрелок поворачивает рукоятку затвора вверх, против часовой стрелки При этом взводится курок и боевые выступы затвора (или боевой личинки) выходят из зацепления с боевыми выступами ствольной коробки (что открывает ствол). Следующим движением стрелок тянет затвор на себя, вытаскивает из патронника зацепленную выбрасывателем стреляную гильзу, которая наталкивается на отражающий выступ и выбрасывается в выводное окно за пределы оружия. Очередной патрон, ранее прижатый сверху закрытым затвором, при открытом затворе усилием пружины подается вверх и становится перед затвором. При движении затвора вперед он наталкивается на патрон, подает его вперед, к стволу, и загоняет в патронник. При повороте рукоятки затвора вниз его боевые выступы заходят за боевые выступы ствольной коробки. Оружие готово к выстрелу.

Перезарядка современного полуавтоматического (самозарядного) снайперского оружия происходит по принципу отвода части пороховых газов из канала ствола и инерции подвижных частей Подвижные части - это газовый поршень, толкатель и затворная рама.

Газоотводное отверстие в стволе находится обычно в его второй половине, где давление газов уже упало и не оказывает существенного влияния на разгон пули, но достаточно велико, чтобы с большой скоростью отбросить назад подвижные части. При выстреле, как только пуля минует газоотводное отверстие, проникшие через него в газовую камеру пороховые газы давят на поршень и отбрасывают его назад. Поршень сопряжен с толкателем (штоком) и затворной рамой (иногда они составляют одно целое, как в автомате Калашникова). За то время, пока пуля проходит оставшуюся дистанцию ствола, тяжелые подвижные части проходят всего несколько миллиметров. Но при этом они набирают существенную скорость, от 5 до 10 м/с (у разных образцов оружия). Когда пуля уже покинула ствол и давление пороховых газов в нем упало, подвижные части продолжают двигаться назад силой инерции при заданной им скорости. Отходя назад, затворная рама (как и при отводе ее назад за рукоятку) передним скосом фигурного паза поворачивает затвор и выводит его боевые выступы из вырезов ствольной коробки. Происходит отпирание затвора и открывание канала ствола. Открывание канала ствола происходит уже тогда, когда пуля отлетела от оружия на 40-50 метров и давления в канале ствола уже практически нет - иначе его было бы просто не открыть.

Затворная рама с затвором по инерции продолжает движение назад и зацепом выбрасывателя вытаскивает гильзу из патронника. Удерживаясь выбрасывателем в чашечке затвора, гильза наталкивается на отражательный выступ ствольной коробки и выбрасывается наружу через выводное окно ствольной коробки.

При движении назад подвижных частей курок под действием затворной рамы поворачивается назад и становится на боевой взвод. Разобщающий механизм расцепляет шептало со спусковым крючком. Очередной патрон в магазине под действием пружины поднимается вверх до упора в загибы боковых стенок магазина.

После остановки в заднем крайнем положении под действием возвратной пружины (или системы возвратных пружин) подвижные части подаются вперед. Затвор выталкивает из магазина верхний патрон и досылает его в патронник. При подходе затвора к патроннику зацеп выбрасывателя заскакивает в кольцевую проточку гильзы или за ее закраину. Воздействием фигурного паза затворной рамы на ведущий выступ затвора последний поворачивается, его боевые выступы входят в вырезы ствольной коробки, и затвор запирается. При движении системы вперед выключается автоспуск (разобщитель). Оружие готово к выстрелу. Для стрельбы нужно отпустить спусковой крючок и вновь его нажать.

На некоторых системах, например на бесшумной винтовке ВСС (винторез), поворачивающегося курка нет. Его функции выполняет ударник, смонтированный в затворе. При отходе подвижных частей назад взводится пружина ударника, при движении подвижных частей и затвора вперед ударник, удерживаемый шепталом, остается на месте во взведенном положении.

Снайперское оружие большой мощности может полноценно работать только при жестком запирании неподвижного ствола. В разное время на разных системах практиковались всевозможные способы запирания - качающиеся рычаги, клинья, ролики, перекосы затвора, боевые упоры и т.д. Наиболее удачным механизмом запирания ствола, что подтвердила многолетняя практика, оказалось применение вращающегося затвора (боевой личинки), который сам по себе является деталью запирания. Боевые выступы на затворе (боевой личинке) при повороте этой детали вокруг оси заходят за боевые выступы (вырезы) в ствольной коробке и обеспечивают этим жесткое, неподвижное и надежное запирание ствола (схема 145). Система запирания скользящим затвором с поворотом обеспечивает большую кучность и стабильность боя, потому что при скользящем в одном и том же продольном направлении затворе представляется возможным выполнить в переднем торце затвора специальное углубление для контакта с донной частью гильзы, так называемую чашечку затвора. Чашечка затвора охватывает со всех сторон гильзу по закраине (схема 146), что позволяет сцентрировать по оси затвор и патрон, чем уменьшаются ненужные поперечные напряжения, возникающие при выстреле. Кроме того, чашечка позволяет удерживать гильзу при ее экстракции назад из патронника в однообразном положении до момента выбрасывания ее наружу. Существует механическая закономерность, влияющая на вибрацию ствола: чем ближе к дну гильзы находится запирающий элемент (боевые упоры), тем меньше район упругих деформаций узла запирания, ствольной коробки и системы со стороны казенной части в целом. Механически разгружается ствольная коробка. Соответственно меньше поперечные напряжения и вызываемые ими вибрации ствольной коробки и ствола. При этом улучшается кучность боя оружия и его боевая живучесть.


Схема 145. Запирание ствола


Схема 146. Чашечка Затвора

Передняя плоскость затвора (чашечки затвора или боевой личинки), на которую опирается дно гильзы при выстреле, называется зеркалом затвора. Зазор между наружной поверхностью дна гильзы (шляпки гильзы) патрона, поданного в патронник и занимающего в нем крайнее переднее положение, и зеркалом затвора называется зеркальным зазором. У винтовок зеркальный зазор обычно равен 0,1 мм.

РАБОТА ГИЛЬЗЫ ПРИ ВЫСТРЕЛЕ

Перед выстрелом между стенками гильзы и стенками патронника, а также между дном гильзы (шляпкой) и дном чашечки (зеркалом) затвора обычно имеются зазоры, необходимые для обеспечения подачи патрона в патронник и надежного запирания затвора. Разница в диаметре патрона и патронника называется диаметральным зазором. У систем, работающих на трехлинейных патронах, нормальный диаметральный рабочий зазор тоже равен 0,1 мм.

При выстреле, в период нарастания давления пороховых газов, гильза раздувается, увеличивается в диаметре, выбирает начальный диаметральный зазор и ее стенки вплотную прижимаются к стенкам патронника. Полное прижатие стенок гильзы с поверхностью патронника происходит сначала в наиболее тонких местах стенок гильзы, а именно - у ската, и распространяется по корпусу гильзы к ее дну по мере дальнейшего нарастания давления. То есть, когда передняя часть гильзы (от ствола) намертво прижата внутренним давлением к стенкам патронника, задняя часть еще свободна и не прижата. Запомним этот момент.

Прижатая к стенкам патронника гильза обеспечивает обтюрацию пороховых газов. При дальнейшем нарастании давления газов прижатая к стенкам патронника гильза давит на патронник изнутри и вызывает его упругую деформацию. Происходит совместная упругая деформация стенок гильзы и патронника. Наибольшего значения эта деформация достигает в момент максимального давления пороховых газов (схема 147).


Схема 147. Схема сил, действующих на бутылочную гильзу при выстреле

При спаде давления пороховых газов получается обратная картина. Стенки патронника, получившие упругую деформацию, этой же упругой деформацией возвращаются назад к первоначальному диаметру. Стенки гильзы возвращаются только на величину упругой деформации и не доходят до своего первоначального диаметра на величину остаточной деформации металла, из которого она сделана. Поэтому стреляные гильзы всегда будут немного раздуты.

В новом оружии это раздутие гильзы всегда будет меньше диаметрального зазора, и диаметр гильзы будет меньше диаметра патронника, поэтому гильзы без затруднений извлекаются и выбрасываются. Если оружие старое, с "разбитым" патронником, гильза при выстреле раздувается настолько, что ее остаточная деформация преобладает над деформацией упругой (которая возвращает диаметр гильзы в первоначальное положение), и в таком случае ее "зажимает" обратной упругой деформацией сужающихся стенок патронника. Гильзу подчас "прихватывает" настолько, что силы инерции подвижных частей автоматики не хватает на то, чтобы извлечь ее из патронника. При этом очень часто ломаются зацепы-выбрасыватели.

Так работает винтовочная гильза на расширение. Но существует еще и сила отдачи. Вследствие давления пороховых газов на дно гильзы последняя смещается к затвору и выбирает начальный зеркальный зазор. Гильза смещается сначала свободно, затем с нарастающими тормозящими силами трения о стенки патронника, сначала в передней (возле ската), затем в задней части.

При высокой прочности крепления пули в дульце гильзы последняя смещается с самого начала при наличии сил трения. Ввиду большой боковой поверхности сила трения возрастает быстрее, чем сила давления на дно, поэтому с возрастанием давления газов происходит последовательная остановка отдельных участков гильзы, начиная с тех мест, где ее стенки наиболее тонки, то есть начиная с дульца гильзы и мест вблизи ската. Короче, гильзу дьявольским давлением намертво прижимает передней частью к стенкам патронника, в то время как задняя часть возле шляпки еще движется (растягивается) назад. Шляпка гильзы выбирает зеркальный зазор и давит непосредственно на зеркало затвора, вызывая упругую деформацию деталей узла запирания. Происходит упругая осевая продольная деформация гильзы. При незначительном (рабочих размеров) зеркальном зазоре и неизношенных деталях узла запирания упругая деформация после падения давления в стволе возвращает продольные размеры этих деталей и стреляной гильзы в первоначальное состояние. Остаточная продольная деформация гильзы при этом мала и в расчет не принимается. Но если запирающий узел изношен и между рабочими опорными поверхностями боевых выступов затвора и опорных вырезов ствольной коробки, взаимно воспринимающих нагрузки выстрела, есть выработки и люфты, упругая деформация гильзы перерастает сначала в пластичную, затем в остаточную, а при очень больших люфтах боевых сочленений наступает продольный разрыв гильзы. Чаще всего этот разрыв происходит вблизи шляпки гильзы, ибо в этой части гильза еще движется при выстреле, а в передней части - уже нет.

Оружие с изношенным механизмом запирания и раздутым патронником можно использовать. Но для этого гильзу надо смазывать любым минеральным маслом, хоть ружейным, хоть автомобильным. Масло заполняет диаметральный зазор между стенками гильзы и стенками патронника. Как известно, плотность жидкости в 800 раз больше плотности воздуха, поэтому люфт раздутого патронника компенсируется этой плотностью, и гильза не раздувается. Возвратное упругое сопротивление патронника смазанную гильзу не "прихватывает". Где есть смазка, там нет трения, останавливающего гильзу. По этой причине смазанная гильза может силой отдачи практически свободно смещаться назад, к зеркалу затвора, даже при довольно большом износе узла запирания. Но если вы смазываете гильзу, то запомните: нельзя смазывать часть гильзы возле шляпки и оставлять сухие участки возле ската и дульца. За эти сухие участки гильзу внутренним давлением выстрела "прихватит" к патроннику, а ее задняя смазанная часть свободно двинется назад, и ее оторвет как раз на границе смазанных и несмазанных участков. Лучше, когда смазывают две трети гильзы со стороны пули. Долго держать патроны в смазанном состоянии нельзя: смазка вследствие поверхностного натяжения проникает внутрь патрона и обволакивает капсюльный и пороховой заряды, после чего они не срабатывают. В снайперских винтовках обычно заранее смазывают патронники маслом средней густоты (при сильных морозах - веретенным маслом, обычным керосином или соляркой). Смазанного патронника обычно хватает на десять выстрелов. Если есть графитовая смазка - оружейная или хотя бы автомобильный нигрол, - такой смазки в патроннике хватает выстрелов на двадцать. Графит сам по себе есть прекрасное смазывающее вещество.

В Сибири до сих пор стреляют из трехлинейных винтовок и американских винчестеров, оставшихся еще со времен гражданской войны. Патронники этого оружия уже достаточно раздуты, но мужики покрывают патроны со всех сторон (и даже со стороны шляпки) расплавленным парафином или воском. При таком покрытии боеприпасов старое оружие безотказно работает до сих пор. Застывшее покрытие не проникает внутрь патрона, не портит боевой заряд и прекрасно предохраняет его от сырости, которая в тайге присутствует везде.

С уменьшением жесткости узла запирания при его износе или неудачном конструировании оружия увеличивается зеркальный зазор и соответственно увеличиваются осевые растяжения и поперечные разрывы гильз. При деформации всего 0,34 мм уже начинают появляться признаки кольцевого (в одном месте) растяжения стенок наиболее твердых гильз. При деформации 0,48 мм резко увеличивается количество гильз с признаками разрушения. При большой деформации деталей узла запирания резко ухудшается отпирание ствола и открывание затвора даже при смазанных гильзах из-за осевого смещения гильзы силой отдачи назад из конусного патронника. В системах с ручной перезарядкой это не имеет принципиального значения: затвор открывается туго, но все-таки открывается. Но автоматические системы начинают при перезарядке "спотыкаться". Особенно это ощущается при стрельбе из пулеметов. Большое влияние на увеличение зеркального зазора оказывают конструкционные особенности того или иного образца оружия, а именно: система запирания, конструкция дна чашечки затвора, конструкция казенного среза ствола. Неудачное конструирование сопряжения затвора и казенного среза ствола всегда влечет за собой увеличение зеркального зазора и, как следствие, затрудненную экстракцию гильзы и ее разрыв. Особенно характерно эти моменты проявляются в самозарядной винтовке Токарева (СВТ), где запирание происходит при перекосе затвора задней частью вниз. При этом трудно сохранить стабильное положение затворной чашечки относительно шляпки патрона и стабильное положение зеркала затвора относительно казенного среза ствола. При выстреле ствольная коробка СВТ изгибается от упирания в нее задним опорным краем перекошенного затвора. К тому же патронник в данной винтовке имеет тонкие стенки для облегчения веса и поэтому получает большую упругую деформацию. Этого достаточно, чтобы после настрела 8000 выстрелов отрыв шляпки гильзы, невыброс гильзы и отрывы выбрасывателя превратились на винтовке СВТ в хроническое явление.

На легкость экстракции гильз и прочность их на разрыв оказывают влияние как свойства оружия, так и свойства патрона.

В зависимости от неоднородной закатки (запрессовки, завальцовки) пули в гильзе различны и усилия, сдвигающие пулю с места. С увеличением прочности крепления пули в дульце гильзы увеличивается максимальное давление газов, поскольку увеличивается часть заряда, сгорающая в условиях постоянного объема. Чем больше давление, тем больше влияние всех остальных факторов на прочность и экстракцию гильзы. Чем больше давление, тем меньше конечные зазоры между гильзой и окружающими ее деталями оружия. При высоком давлении газов гильза с самого начала будет смещаться при наличии значительных сил трения. В результате этого стенки гильзы окажутся более растянутыми в осевом направлении к моменту максимального давления газов, чем это произошло бы при слабом креплении пули. Поэтому не удивляйтесь, если при стрельбе валовыми патронами у вас вдруг разорвет гильзу пополам и часть ее останется в патроннике - значит, она была закатана плотнее других.

Большое влияние на работу гильзы оказывает наружная форма дна гильзы. Казалось бы, не все ли равно, имеет ли гильза закраины для захвата выбрасывателем или же на ней для этого сделана кольцевая проточка. Казалось бы, гильзы с проточкой даже удобнее для работы автоматического оружия. Однако наличие кольцевой проточки для зацепа выбрасывателя в сочетании с низкими механическими характеристиками прочности в значительной степени ослабляет сопротивление дна гильзы отжимающим нагрузкам. За счет пластической деформации сжатия дна происходит дополнительное осевое растяжение стенок и увеличение поперечных размеров донной части гильзы, чем и объясняется ухудшение прочности и экстракции гильзы, особенно при большой деформации узла запирания. В связи с этим неблагоприятное влияние оказывает на работу гильзы и такой на первый взгляд отдаленный фактор, как форма наружной поверхности дна гильзы. Различного рода углубления на поверхности дна гильзы для расположения знаков клеймения уменьшают опорную поверхность и способствуют деформации дна.

Кроме того, цилиндрическая гильза с кольцевой проточкой требует очень точной обработки патронника по длине. Гильзы с кольцевой проточкой в патроннике упираются скатом в скат патронника и таким образом фиксируются. При этом требуется очень большая точность изготовления гильзы по длине и, соответственно, точность изготовления оружия, стреляющего такими боеприпасами. При самом незначительном отступлении от этого требования в сторону увеличения увеличивается и "провал" гильзы в патронник, а следовательно, увеличивается и зеркальный зазор со всеми вытекающими последствиями.

Поэтому предпочтительнее иметь гильзу с закраиной. Такая гильза не "провалится" в патронник - дальше казенного среза ствола ее не пустит закраина. Гильзам с упором выступающей закраины не требуется большая точность по длине яри изготовлении. Шляпка (дно) такой гильзы имеет втрое большее сопротивление сжимающим нагрузкам. И кроме того, закраина для зацепа выбрасывателя намного надежнее, чем кольцевая проточка. Применение в окопных условиях патронов с закраиной для винтовок и пулеметов намного надежнее, чем патронов с проточкой. Этим и объясняется то, что всем известный трехлинейный патрон с закраиной существует на вооружении Российской (Советской) Армии более 100 лет, и, по всей видимости, стрелять этими патронами будут еще очень долго-

Для легкости извлечения стреляной гильзы из патронника гильзы сильных винтовочных боеприпасов делают конической бутылочной формы. Соответственно, такой же конической формы делают и патронник. Причем внутренние стенки патронника выполняются для уменьшения трения с очень большой чистотой и обрабатываются почти до зеркального состояния.

Формы гильз непрерывно пытались совершенствовать. Оружейникам и стрелкам неоднократно приходилось видеть гильзы с кольцевой накаткой (гофром) посредине. Этот гофр, а иногда и несколько гофров, делается для того, чтобы гильза могла растянуться по оси, не разорвавшись.

Сами гильзы выполняются с очень большой точностью. Случается, что гильзы (особенно военного времени выпуска) имеют меньший диаметр, чем положено. Такие гильзы при выстреле или раздуваются, или, чаще всего, разрываются (дают трещину) в продольном направлении. Такое явление происходит и при сильно раздутом патроннике.

С раздутиями и разрывами металлических бутылочных гильз боролись с самого их изобретения - с конца прошлого столетия - и борются до сих пор. К пулеметным запирающим механизмам приспосабливают различные металлические прокладки, уменьшающие зеркальный зазор при износе механизмов. В первой половине XX столетия в ряде стран в пулеметных системах применялись масляные капельницы для смазывания патронов при подаче в патронник. У пулеметов меняли изношенные стволы с раздутыми патронниками. "Подсевшие" затворы или раздвижные боевые упоры (пулеметы Горюнова и Дегтярева ротный) меняли на ремонтные большей длины. Болезнь поперечного разрыва гильзы в пулеметах до сих пор дает себя знать. К пулемету Дегтярева (ДП, ДПМ) даже полагался прибор для извлечения оборванной части гильзы. Он представлял собой стержень в виде винтовочного патрона с гарпуном; при обрыве гильзы его вставляли вместо боевого патрона, затвором задвигали в патронник и вытаскивали назад вместе с фрагментом оборванной гильзы.

У винтовок восстановление нормального зеркального зазора между передней плоскостью затвора и дном гильзы производится путем замены боевой личинки (затвора у СВД) на повышенную, с повышенными по оси затвора боевыми выступами, или напайкой на зеркале затвора. Но такие вещи должен делать опытный оружейник.

В настоящем пособии рассмотрена работа гильз сильных боеприпасов для винтовок и пулеметов при жесткой системе запирания. В пистолетах и пистолет-пулеметах, где применяются маломощные патроны, со свободными и полусвободными затворами, работа гильз несколько иная. Но требования к материалам, из которых изготавливаются гильзы, одинаковы для всех типов боеприпасов.

Материал, из которого изготовлены гильзы, должен соответствовать специфическим нагрузкам выстрела. Гильзы, изготовленные из слишком упругого материала, начинают рваться при расширении и растяжении.

Гильзы из чрезмерно пластичного металла, который практически не имеет упругости обратной деформации, после падения давления в стволе остаются в раздутом состоянии, "зажимаются" патронником и не выходят после выстрела. Кроме того, материал гильзы должен обеспечивать возможно меньший коэффициент трения.

Идеальным материалом, отвечающим почти всем предъявляемым требованиям для изготовления гильз винтовочных патронов, является латунь. Но латунь дорога и, кроме того, при длительном хранении она становится хрупкой. Поэтому наиболее применяемьм материалом для изготовления гильз является мягкая сталь, плакированная (биметаллизированная) томпаком. Слой томпака берется толщиной, составляющей 4-6% толщины стенки гильзы. Томпак предохраняет гильзу от коррозии и резко снижает коэффициент трения, способствуя улучшению экстракции гильзы после выстрела.

Гильзы, как и оболочки пуль, изготавливаются также из холоднокатаной стали с последующим покрытием специальным лаком (обычно зеленого цвета), который улучшает условия работы гильзы при выстреле, дает смазывающий эффект, улучшает коэффициент трения и предохраняет патрон от коррозии.

Гильзы изготавливаются методом глубокой вытяжки. Технологически этот процесс довольно сложный и ответственный.

ЖИВУЧЕСТЬ ВИНТОВОЧНЫХ СТВОЛОВ

Продолжительность срока, службы винтовочного ствола зависит от многих причин: конструкции ствола, количества боеприпасов, сортов пороха и эксплуатационных условий. Предельное число выстрелов, которое можно сделать из конкретного ствола до такой степени его износа, при которой ствол бракуется, называется живучестью ствола. Ствол снайперского оружия считается негодным для дальнейшего применения, если он имеет такой износ канала с дульной и казенной частей, что при стрельбе из него рассеивание превышает допустимые пределы.

Снайперские стволы бракуются в тех случаях, если они имеют трещины или раздутия.

Износ и разрушения ствола зависят от большого числа факторов различной природы. Удачный снайперский ствол особо кучного боя нужно беречь. Для того чтобы сохранить ствол боеспособным как можно дольше, надо хорошо представлять себе те вредные для него процессы, которые происходят в канале ствола во время выстрела и после него.

Основной причиной механического износа канала ствола является истирание его внутренних поверхностей в результате:

  • давления между выступами оболочки пули и полями нарезов, возникающего вследствие вращательного движения пули;

  • трения при движении пули;

  • усилия, возникающего при врезании полей нарезов в оболочку пули;

  • неправильной чистки канала ствола.

Попадание в канал ствола песка, грязи, пыли и т.п. приводит к появлению на его стенках царапин и растиранию ствола по диаметру. Особенно это заметно при выходе из канала ствола, на расстоянии 4-5 см от дульного среза. Пыль, всегда имеющаяся в атмосфере, естественным образом попадает в ствол и осаждается на его внутренних стенках вблизи дульного среза. Пуля при выстреле "тянет" за собой эти частички пыли, которые действуют как наждак. Известно, что один грамм пыли выносит таким образом за собой один грамм металла. Со временем в конце канала ствола образуется раструб, очень часто настолько большого диаметра, что вставленный в ствол с дульной части боевой патрон иногда "проваливается" в канал ствола вместе с дульцем гильзы по самые скаты. Что интересно, конфигурация нарезов при этом сохраняется, но пуля начинает "гулять" по сторонам и о точности боя не может быть и речи.

Растертость пульного входа и дульной части довольно часто получается вследствие неправильной чистки стальным шомполом. Ствол ни в коем случае нельзя чистить с дульной части. Стальной шомпол медленно, но верно стирает поля нарезов. Ствол снайперской винтовки протирается удлиненным шомполом с пластмассовым покрытием и только со стороны казенной части. Протирки, на которые наматывается ветошь или костричная пакля, желательно иметь латунные - они практически не изнашивают внутренние стенки ствола. Если же приходится чистить ствол стальным штатным шомполом, то на него обязательно должна надеваться гильза с отверстием, просверленным в районе капсюльного гнезда. Такая гильза, поставленная в патронник, не позволит шомполу растирать нарезы в районе пульного входа.

Ни в коем случае нельзя допускать ударов по стволу, вызывающих его погибы и вмятины. Ствол с вмятинами подлежит немедленной выбраковке. И не из-за ухудшения кучности боя, а по той причине, что такой ствол может элементарно разорвать вблизи вмятины со стороны патронника. Погиб ствола, даже самый незначительный, вызывает повышенный разброс.

Ствол, работающий в экстремальных условиях, очень подвержен раздутию. Причиной раздутия служит попадание в ствол крупных частичек песка, комков грязи, снега, оставление в стволе смазки или волокон ветоши после чистки. Механизм раздутия следующий: пуля при выстреле движется по стволу, и толкающие ее пороховые газы движутся вплотную к ней с той же скоростью. Когда пуля, натолкнувшись на препятствие, "притормаживает", даже незначительно, пороховые газы отражаются назад от донной части пули, и эта обратная волна встречается с основным потоком газов. На месте встречи этих газовых потоков возникает область повышенного давления, которая и раздувает ствол в стороны (схема 148). Если препятствие небольшое, пуля преодолевает его и выбрасывается из ствола. Если препятствие непреодолимо, возникшая область повышенного давления разрывает ствол. По этой причине ствол запрещается закрывать или затыкать чем-либо.


Схема 148. Раздутие ствола

Незначительные раздутия, имеющие при просмотре канала ствола на свет форму темных колец (или полуколец), называются кольцевыми. Они очень мало влияют на кучность и силу боя или даже совсем не влияют. Но в процессе эксплуатации кольцевое раздутие увеличивается все больше и больше. Рано или поздно кольцевое раздутие превращается в продольное. При этом происходит значительный прорыв газов в районе раздутия, сход пули с нарезов, падение мощности выстрела до 20%, и естественно, повышается разброс.

Как это ни покажется странным, раздутия в малокалиберных стволах происходят таким же образом, как и в стволах нормального калибра. При выстреле в стволе малокалиберной винтовки образуется давление около 1400 кг/см2. Стволы малокалиберных винтовок не разрывает, но раздутия в них - довольно частое явление.

Причиной раздутия ствола малокалиберной винтовки очень часто является наволакивание свинца на стенки канала при стрельбе пулями старых "затасканных" патронов со стертой осалкой. Раздутие стволов у малокалиберных биатлоновских винтовок - обыкновенное явление. При низких температурах зимой, когда порох не сгорает полностью и пуля застревает в стволе, биатлонисты чаще всего выбивают ее не шомполом, а следующей пулей. Такие вещи происходят на соревнованиях, когда результат добывается любой ценой и раздутие оружия не в счет.

ПРАВИЛЬНАЯ ЧИСТКА ОРУЖИЯ И УХОД ЗА НИМ

Работа оружейного ствола тяжела. В его канале во время выстрела развиваются высокие давления, а продукты сгорания пороха и капсюльного состава химически агрессивны и вредны для металла, из которого изготовлен ствол. Кроме того, при этом образуются твердые продукты, которые портят полированную поверхность канала ствола.

Наиболее агрессивно действуют продукты сгорания капсюльного состава. Например, раскаленные частицы хлористого калия соединяются с металлом поверхности канала ствола, в результате чего сталь в таких местах становится легкоплавкой. Расплавленные частицы этой стали пороховые газы выносят наружу, на их месте канал ствола сначала теряет блеск и делается шершавым, со временем покрывается сыпью, а затем и мелкими раковинами. Это явление называется разгаром ствола. Разгар ствола наблюдается сразу же после пульного входа. Но это еще не все. Хлористый калий, оставшийся на поверхности канала ствола, гигроскопично "натягивает" на себя атмосферную влагу из окружающего воздуха. В результате чего происходит электрохимический процесс разъедания стали, то есть интенсивного ржавления стенок ствола. К этим крайне нежелательным явлениям присоединяется еще и действие ртути капсюльного состава, которая углубляется в толщину металла, ослабляет связи между его частицами и вызывает появление микроскопических трещинок, усиливая этим разгар ствола.

Механическое растирание является главной причиной износа оружейных не хромированных стволов. Хромированные стволы с повышенной износостойкостью выходят из строя главным образом по причине сильного разгара ствола с казенной части.

При выстреле под воздействием колоссальных давлений и высоких температур в металле канала ствола наступает явление так называемой окклюзии (от латинского occlusio - скрытность). Оно заключается в проникновении агрессивных пороховых газов в поры и микроскопические полости металла. При упругой деформации стенок ствола поры металла расширяются, и раскаленные газы под давлением глубоко проникают в них. После выстрела ствол охлаждается и силой той же упругой деформации возвращается в первоначальные объемы, поры уменьшаются, и поглощенные газы выделяются из них постепенно. Процесс выделения газов из металла оканчивается через 3-5 дней, и на протяжении этого времени продукты горения химически действуют на металл ствола, снижая его механическое сопротивление износу. Ослабленная таким образом рабочая поверхность канала ствола интенсивнее срабатывается от трения при прохождении по нему пули.

Все вышеописанные химические процессы в канале ствола начинаются сразу же после выстрела и продолжаются до тех пор, пока оружие не будет тщательно вычищено.

Своевременная и правильная чистка и смазка канала ствола и всего оружия в целом - единственный способ сохранить его для боевого применения на длительный срок.

Нагар, оставшийся в канале ствола после выстрела, имеет кислотную реакцию. Наиболее полноценно он нейтрализуется веществами, имеющими щелочную реакцию. Щелочь и кислота, как известно из курса химии, взаимно нейтрализуются.

В стационарных армейских условиях для чистки каналов стволов и других частей оружия, подвергшихся воздействию пороховых газов, применяется так называемый РЧС (раствор чистки оружия).

РЧС приготавливается в следующем составе:

  • вода, пригодная для питья, - 1л,

  • углекислый аммоний - 200 г,

  • двухромовокислый калий (хромпик) - 3-5 г.

Раствор приготавливается в том количестве, какое необходимо для чистки оружия в течение одних суток. Небольшое количество раствора разрешается хранить не более 7 суток в пол-литровых бутылках, закупоренных пробкой, в темном месте и вдали от нагревательных приборов. В масленки РЧС наливать запрещается.

Чистку канала ствола производят ершиком, смоченным в растворе, затем канал ствола протирают паклей. Чистку раствором следуют продолжать до полного удаления нагара, то есть до тех пор, пока смоченный раствором ершик или пакля не будет выходить из канала ствола без признаков нагара. После чего протереть канал ствола сухой паклей, а затем чистой ветошью. На следующий день проверить качество произведенной чистки и, если при протирании канала ствола чистой ветошью на ней будет обнаружен нагар, произвести повторную чистку в том же порядке.

По окончании чистки нарезной части канала ствола таким же порядком вычистить патронник со стороны ствольной коробки и тем же порядком вычистить газовую камеру, газовый поршень, газовый регулятор и прочие детали газоотводного узла (у автоматического оружия).

Внимание: раствор РЧС является лучшим средством нейтрализации продуктов горения боевого заряда и прекрасно размягчает твердые частицы нагара, пригоревшие к металлу. Но его нельзя долго оставлять на поверхности оружия во избежание появления ржавчины. После применения остатки раствора тщательно снимают с поверхностей оружия. Оружие вытирается насухо сухой ветошью, затем канал ствола, патронник, детали газоотводного узла, затвор, затворная рама и другие поверхности смазываются любым оружейным нейтральным маслом (отличие нейтрального масла - оно не пахнет керосином).

Если нет РЧС, после стрельбы канал ствола и все детали, соприкасавшиеся с пороховыми и капсюльными газами, смазывают щелочным маслом (оно пахнет керосином) и в таком состоянии оставляют на несколько минут. Щелочное масло довольно неплохо отъедает нагар и нейтрализует его. Но щелочное масло тоже нельзя долго оставлять на поверхности оружия: содержащаяся в нем щелочь вызывает коррозию металла. После чистки щелочное масло тщательно удаляют, и оружие смазывается нейтральным маслом.

Очень хорошо чистит оружие обыкновенный керосин. Керосин обладает повышенной текучестью и поэтому довольно глубоко проникает в поры металла. Керосин имеет сильную щелочную реакцию, поэтому довольно легко нейтрализует кислотные продукты сгорания и быстро "отъедает" любой нагар, ржавчину, грязь. Можно использовать обыкновенный керосин, но он содержит небольшое количество воды. Для обезвоживания керосина надо хорошо прожаренную на сковороде столовую соль всыпать в бутылку с керосином (2 столовые ложки соли на 1 литр керосина), закрыть пробкой и хорошенько взболтать. Через двое суток обезвоженный керосин сливают с осадка в другую бутылку и разливают по масленкам. Керосин в масленке можно носить с собой в полевых условиях. Кроме того, в зимних условиях керосин отлично работает в качестве зимней смазки.

Обыкновенная человеческая слюна имеет слабощелочной состав и может применяться для нейтрализации кислотного действия продуктов сгорания пороха и капсюля. Кроме того, следует учесть, что продукты сгорания боевого заряда больше водорастворимы, чем маслорастворимы. Поэтому вы сделаете правильно, если сразу же после стрельбы ершиком, смоченным слюной, протрете канал ствола. Через пару минут ствол протрите насухо - вы увидите, сколько гари окажется на ершике и протирочной пакле. Разумеется, этого нельзя делать при минусовой температуре. Зимой оружие лучше чистить все тем же керосином.

В старые времена, когда не было разнообразия специальных ружейных масел, винтовки чистили обыкновенной мыльной водой. Мыло, как известно, обладает щелочной реакцией, и ершик, смоченный мыльным раствором, очень хорошо снимает нагар со стенок канала ствола. Потом, разумеется, ствол нужно протереть насухо и смазать любым минеральным маслом или свиным салом.

В условиях боевого выживания, когда нет ни ружейного масла, ни мыла, ни тем более керосина, вместо всего этого с успехом применяется серая зола от костра. Она тоже имеет щелочную реакцию. Зола наносится на мокрый ершик или любую ветошь. После чистки ствол сразу же протирается насухо и смазывается.

Правильной чисткой будет только такая, которая нейтрализует вредное химическое воздействие окклюзии (см. выше) пороховых и капсюльных газов на протяжении всего времени их действия, пока они окончательно не выйдут из металла. Винтовку нужно почистить как можно быстрее после стрельбы, даже после одного-единственного выстрела. Никакая усталость не может быть оправданием для того, чтобы отложить чистку оружия на следующий день. Чистка производится в следующем порядке: сначала канал ствола протирается сухой ветошью, закрепленной на протирке. Этим снимается слой мягкого нагара. Затем ствол протирается жесткой кострицей, туго намотанной на протирку и смоченной любым щелочным составом из числа вышеописанных. Это делается для удаления твердых продуктов горения, пригоревших к металлу. Мягкой ветошью они не удаляются, а наоборот, еще глубже втираются в металл. Очень хорошо, почти идеально для этих целей подходят специальные латунные ершики, тоже смоченные щелочным составом, которые прекрасно снимают не только твердые частицы нагара, по и наслоения томпака от пульных оболочек, которые скапливаются по углам канавок нарезов. Именно под этими наволакиваниями и скоплениями и происходит наиболее интенсивное ржавление металла ствола. Щелочной состав оставьте в стволе на несколько минут и затем протрите канал ствола чистой сухой ветошью. Ершом смажьте канал ствола слабощелочным маслом (щелочным маслом, разбавленным 1:4) или маслом нейтральным. Если есть возможность, заткните ствол с дула пробкой и заполните его керосином.

Как уже говорилось, выделение продуктов сгорания боевого заряда из пор металла происходит на протяжении А-6 дней. На следующий день повторите чистку - вы увидите, сколько гари "отпотело" из, казалось бы, тщательно вычищенного ствола. Такое же повторите и на следующий день - до тех пор, пока все продукты сгорания не будут нейтрализованы, не выйдут наружу и не будут удалены.

Процесс выделения газов из пор металла происходит беспрерывно, и эти газы остаются на поверхности металла под слоем масла и незаметно оказывают разрушающее действие и далее. Поэтому на протяжении почти недели после стрельбы вам придется оружие чистить, чистить и чистить. И даже если через пару недель после такой капитальной чистки вы прогоните по стволу белую тряпочку, вы обнаружите на ней следы отпотевшей копоти. Если она черная, то ничего страшного - это естественный процесс "отпотевания" из металла продуктов сгорания. Но если она рыжая - это уже плохо. Это следы ржавчины. Это значит, что вы недостаточно почистили оружие сразу после стрельбы. Берите в руки шомпол и начинайте все сначала. По этим причинам в армии чистят оружие ежедневно, независимо от того, стреляли из него или нет. Запомните: сразу же после чистки оружия канал ствола смазывается маслом. Если оружие предполагается чистить на следующий день, допускается применение слабощелочной смазки. Если нет, то канал ствола смазывается нейтральным маслом.

Аналогичным образом производится чистка и смазка патронника и всех частей оружия, имевших контакт с продуктами горения боевого заряда.

Обращайте особое внимание на чистку чашечки затвора. Капсюльные газы, которые агрессивнее пороховых, прорвавшись между капсюлем и гильзой, разъедают "кружочек" вокруг выхода ударника. Если нагар в этом месте не удалять и не бороться с коррозией, возникает уже не кружочек, а углубление.

Тщательно вычищайте все рабочие поверхности деталей газоотводного узла автоматических винтовок. Это место очень подвержено ржавлению от действия пороховых газов.

Очень подвержены ржавлению не хромированные каналы стволов трехлинейных винтовок. Но и хромированные стволы винтовок СВД следует чистить не менее тщательно: у "запущенных" стволов СВД рано или поздно наступает химическое проникновение на молекулярном уровне агрессивных газов под хромовое покрытие, развиваются невидимые, скрытые под хромом обширные химические процессы, и хромированное покрытие внезапно начинает отслаиваться, обнажая изъеденные сыпью, ничем не защищенные участки. Оружие нельзя запускать. Даже в боевых условиях снайперы при малейшей возможности протирают стволы и производят необходимые работы по уходу за оружием.

Оружие, занесенное с мороза в теплое помещение, не разбирайте и не чистите сразу. Минут через 20-30 оно "отпотеет", то есть покроется капельками конденсированных водяных паров. Только после этого оружие разбирается и протирается насухо.

Летом при боевом применении оружие вытирается насухо во избежание налипания песка и пыли. Осенью и весной оружие смазывается тонким слоем нейтрального масла.

В зимних условиях оружие начинает приобретать чувствительность к загустению смазки. Но смазывать оружие необходимо по той причине, что на не покрытых смазкой частях прилипают снежинки, капельки воды, и все это примерзает друг к другу. Автоматика и подвижные части прекращают работать. Поэтому зимой при очень низких температурах (минус 30°С и более) оружие в сочленениях подвижных частей смазывается керосином (можно и дизельной соляркой, но только очень тонким слоем). Этот способ проверен на войне.

При постановке оружия на длительное хранение, после капитальной чистки его металлические части покрываются тонким слоем оружейного нейтрального масла. Толстым слоем смазывать нельзя - масло под действием собственного веса оплывает вниз, собирается в комки, металл обнажается и ржавеет. Не применяйте для консервации оружия масла случайные и не оружейные - жидкие машинные масла быстро высыхают, автомобильные жидкие моторные масла имеют в своем составе серу, густые (солидол) подсыхают и образуют пленку, под которой металл ничем не защищен. Ни в коем случае не применяйте растительные масла - они загустевают настолько, что подвижные части оружия перестают двигаться.

Официально живучесть стволов снайперских трехлинейных винтовок составляет 20 тыс. выстрелов, винтовок СВД - 25 тыс. выстрелов. Но своевременным грамотным уходом за оружием этот ресурс можно продлить вдвое. Один из приятелей автора, таежный охотник, до сих пор стреляет из трехлинейной винтовки выпуска 1912 года, из которой стреляли еще его дед и отец. При любых условиях этот таежник чистит и смазывает винтовку ежедневно. В стволе заметны признаки износа, но там нет ни разгара, ни сыпи, ни тем более раковин. Бой этого приработанного ствола на удивление кучный. На вопрос, сколько выстрелов из этого оружия произведено, охотник ответил:

"Никто не считал, но по полцинка ежегодно расстреливаем". (Один цинк вмещает 440 патронов.)

ЛОЖИ И ПРИКЛАДЫ

Ложа является одной из составных частей снайперской винтовки. У магазинных (трехлинейных) винтовок ложа служит для соединения всех частей и для удобства действия винтовкой при стрельбе. В соответствии с этим назначением к ложе предъявляется ряд требований, главнейшие из которых следующие:

  • Ложа должна иметь форму и размеры, обеспечивающие удобство обращения с винтовкой во всех случаях ее применения, и быть достаточно прочной при минимально возможном весе.

  • Материал ложи должен обладать хорошей устойчивостью против влаги. Это требование чрезвычайно важно, так как ложа оказывает влияние на меткость стрельбы и стабильность боя винтовки.

  • Устройство ложи должно обеспечивать однообразное положение ствола и ствольной коробки, не изменяемое при эксплуатации, а также при сборке и разборке.

  • Ложа должна изготавливаться из материала, не изменяющего своих свойств при длительной эксплуатации и при хранении. Материал этот должен хорошо прирабатываться к металлу ствольной коробки.

Последнее требование наиболее актуально. Ложа не должна коробиться и трескаться при хранении и эксплуатации. Ложи чаще всего изготавливаются из березовой древесины. Лучшие ложи для очень удачных стволов изготавливаются из ореха, бука или граба. Древесина этих пород практически не коробится, не трескается и хорошо прирабатывается к металлу. В любом случае древесину для точного оружия подвергают длительному высушиванию. Чем дольше высушена древесина для ложи, тем меньше она коробится и ведет за собой ствол и ствольную коробку. Для изготовления лож и прикладов особо точного оружия древесину высушивают в темноте при естественных температурах на протяжении до 10 лет. В последнее время для производства лож все чаще стала применяться пластмасса. В конце 50-х годов для изготовления лож снайперских винтовок начали применять многослойную древесину из проклеенного березового шпона, расположенного волокнами перпендикулярно друг к другу. Такие ложи оказались наиболее практичными в изготовлении и эксплуатации. Изготавливаются вплоть до наших дней.

Для влагостойкости наружная поверхность ложи чисто обрабатывается, пропитывается сосновой смолой или 5-10%-ным раствором нефтебитума в минеральном масле (что придает поверхности коричневый цвет) и лакируется. Такая обработка древесины ложи делает ее негигроскопичной, чем ложа предохраняется от разбухания и последующей усушки. Кроме того, пропитанная смолой древесина ложи предохраняется от загнивания и от поражения насекомыми. Ложи, изготовленные из березовой древесины, в некоторых случаях (на заказ) покрываются морилкой и горячим раствором, состоящим из равных частей воска, канифоли и скипидара.

В ложе магазинной винтовки различают три части: цевье, шейку и приклад (7, 2, 3 на фото 200). В ложах боевых винтовок имеется еще и ствольная накладка (4 на фото 200). Передняя часть ложи, называемая цевьем, служит для помещения ствола со ствольной коробкой, для предохранения ствола от погибов при случайных ударах, для предохранения рук стрелка от ожогов при сильно нагретом стволе.

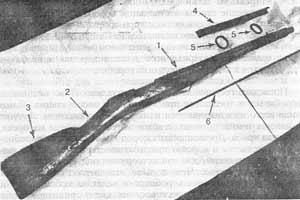

Фото 200. Ложа магазинной винтовки:
1 - цевье; 2 - шейка ложи; 3 - приклад; 4 - ствольная накладка; 5 - крепежные ложевые кольца; 6 - шомпол

Поперечные и продольные размеры цевья в месте его охвата левой рукой устанавливаются, исходя из соображений удобства удержания оружия, поперечные размеры остальной части цевья определяют из соображений прочности.

Подгонка ложи к ствольной коробке должна быть однообразной и равномерной, по всему размеру ствольной коробки. Неоднообразное положение ствольной коробки в специально выбранном гнезде ложи при местных несимметричных прилеганиях вызывает односторонние напряжения при выстреле и увеличивает колебания ствола, что приводит к увеличению разброса. Более того, оно изменяет их характер в непредсказуемую сторону. Тщательно подогнать ствольную коробку к ложе очень трудно. Поэтому чаще всего ствольную коробку "сажают" в гнездо ложи на две опорные точки - под патронником и под хвостовиком с люфтом между ними. У боевых магазинных винтовок нормального калибра упор ствольной коробки обязательно опирается на опорный нагель, причем опорные поверхности нагеля и выступа ствольной коробки должны контактировать по всей площади. Если импульс отдачи принимается нагелем сбоку, то это вызывает при выстреле все те же односторонние напряжения с вытекающими последствиями. Бой такой винтовки также не будет точным. Обычно после подгонки опорного выступа и нагеля друг к другу сначала затягивают до упора опорный винт, затем хвостовой, после чего хвостовой винт "отпускают" на пол-оборота назад. Это делается для того, чтобы предотвратить напряженный изгиб ствольной коробки. Лучший вариант сопряжения металлических частей винтовки с деревянными достигается в том случае, когда ствольная коробка хорошо посажена и приработана с посадочным местом ложи, а ствол будет работать как стержень с одним закрепленным концом. В спортивном и целевом оружии для этих целей на ствольной коробке делается толстая стальная рифленая "подошва" правильных прямоугольных размеров. Посадочное место ложи имеет такую же прямоугольную форму. Все это позволяет плотно посадить ствольную коробку в посадочном гнезде и плотно, до отказа, затянуть опорный и хвостовой соедини* тельные винты. При этом получается очень плотная идеальная посадка и прижатие металлических частей к деревянной ложи без люфтов и смещений. В таком случае ствол не должен касаться цевья ложи, которое имеет удлиненную форму для удобства удержания, крепления антабок и других подсобных приспособлений.

В боевых винтовках, где есть необходимость длинного цевья и ствольной накладки, эти деревянные части должны плотно охватывать ствол по всей длине (что сделать весьма непросто), или необходимо посадить ствол на два матерчатых мягких сальника в начале и в конце цевья. Между ними должен быть люфт, для чего полукруглым резцом (заточенной закраиной гильзы) выбирается слой дерева вокруг ствола примерно на 1 мм. В крайнем случае ствол сажается на один сальник, чтобы он не болтался между цевьем и накладкой. Древесина для изготовления лож для того и выдерживается несколько лет, чтобы все, что могло в ней деформироваться, "покрутиться", покоробиться, при сушке покрутилось и покоробилось. После чего ложа вырезается на станке или вручную, и больше в ней ничего уже не коробится и не перекручивается.

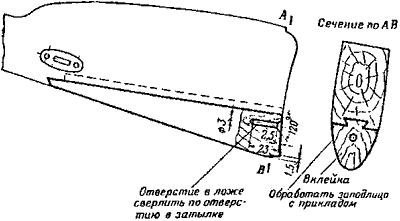

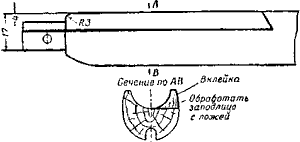

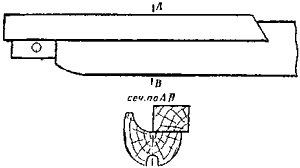

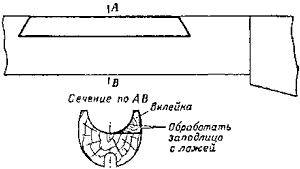

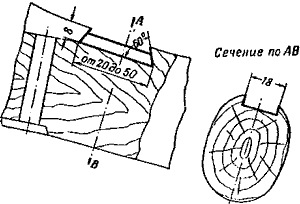

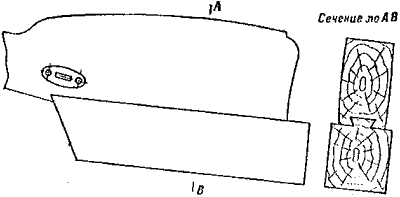

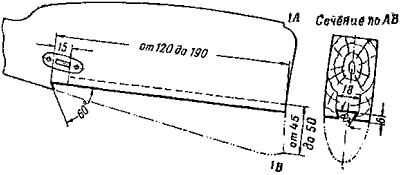

Ложа, которая начинает коробиться и "покручиваться" на готовом оружии, вызывает местные односторонние боковые напряжения металла, ведущие к его повышенной вибрации при выстреле. Ложа, из каких бы пород дерева она ни была изготовлена, должна быть без сучков и местных уплотнений. Сучок, упирающийся в ствольную коробку в каком-то одном месте, создает эти самые местные напряжения и заметно ухудшает бой винтовки. Сучок, выступающий из цевья и упирающийся в ствол, резко повышает разброс. Ложа, изготовленная из невыдержанной, непросушенной древесины, коробится настолько, что при длительном хранении оружия на складах сгибает винтовочные стволы. От ложи зависит очень много. Мастера старой формации отборные стволы подгоняли под ореховые или клееные шпоновые ложи и "сажали" эти стволы в ложи намертво, на эпоксидный клей. Кучность боя таких винтовок и карабинов, не имеющих внутри посадочных люфтов и смещений, улучшается.

На автоматических винтовках СВД следует следить за плотностью соединения приклада со ствольной коробкой. Ослабленный винт крепления вызывает шатание приклада и непредсказуемый разброс.

Внимание! Смазывать ложу оружейными минеральными маслами нельзя. Дерево от этого становится хрупким. Для того чтобы предохранить ложу от действия влаги, ее в сухом виде смазывают тонким слоем льняной олифы (или любой растительной олифы).

Военные и охотники-промысловики хорошо знают, что на природе всегда присутствует влага, которая берется неизвестно откуда. Отсыревает все - и обмундирование, и оружие. Чтобы сохранить снайперскую винтовку от воды, лучше всего покрыть ее слоем воска. Для этого в 4 частях горячего терпентина (или живичного натурального скипидара) растворяют 1 часть пчелиного воска. Этим раствором, который можно носить с собой в масленке, пользуясь тампоном из куска ветоши или бинта, покрывают один раз наружную поверхность металлических и деревянных частей винтовки. Терпентин довольно быстро испаряется, а тонкий слой воска остается. Воск держится на оружии довольно цепко, в отличие от масляного покрытия, и прекрасно предохраняет оружие от снега, капелек воды и т.д. (способ финских снайперов).

ВЛИЯНИЕ КАЧЕСТВА ОРУЖИЯ НА МЕТКОСТЬ СТРЕЛЬБЫ

На кучность боя оружия и, следовательно, на меткость стрельбы влияет множество факторов. Прежде всего кучность боя ствола снайперской винтовки определяется качеством и точностью его изготовления, чистотой обработки канала ствола и плотностью посадки ствола в ствольную коробку. Шероховатость, грубость обработки канала ствола, неровность дна нарезов увеличивают рассеивание при стрельбе из винтовок на 20%. Для снайперских винтовок стволы изготавливают на отдельном, новом и неизношенном оборудовании, используя режущие инструменты особой точности изготовления. Но даже при этих условиях ствол может получиться удачным или неудачным. Большое значение имеет точность обработки опорных поверхностей ствольной коробки и соответствующих поверхностей боевых выступов затвора или боевой личинки. В случае несимметричной обработки этих плоскостей односторонняя упругая деформация может привести к увеличению рассеивания до 50%.

Некачественная (см. ранее) посадка в ложу ствола магазинной винтовки ощутимо влияет на кучность боя. Покоробленная Ложа увеличивает разброс пуль еще больше.

К увеличению рассеивания приводит неизбежный при эксплуатации износ оружия. С увеличением износа канала ствола ухудшаются его баллистические свойства - уменьшается начальная скорость и увеличивается рассеивание. "Поношенный", но обереженный и ухоженный канал ствола сохраняет кучность боя неопределенно долгое время, но ржавчина и ее глубокие следы (раковины), по данным оружейника Н. М. Филатова, могут увеличить рассеивание из винтовки и карабина на 20-30%. Кроме того, пораженный ржавчиной ствол быстрее изнашивается, что ведет к ухудшению кучности боя.

Растертость ствола вследствие неправильной чистки аналогична влиянию естественного износа.

При погибах ствола вследствие даже незначительных ударов сбоку наблюдается отклонение пуль в сторону погиба.

Влияние на меткость неисправных, изношенных и плохо закрепленных прицельных приспособлений общеизвестно. Шатания мушки, целика, прицельной планки, кронштейна оптического прицела сразу сводят меткость стрельбы на нет.

Раздутия ствола вблизи дульного среза резко увеличивают разброс даже малокалиберного оружия.

Наиболее значительное влияние на меткость оказывают увеличения зазоров механизма, которые могут привести к угловым колебаниям ствола. Колебания ствола при выстреле возникают вследствие различных толчков и ударов внутри самого оружия, как-то: при ударе бойка по капсюлю, при почти мгновенном нарастании давления пороховых газов, при врезании пули в нарезы, при ударах деталей подвижной системы и частей оружия друг о друга. Эти колебания накладываются друг на друга и при совпадении в резонанс, что бывает довольно часто, оказывают существенное влияние на кучность боя оружия. Чем больше в оружии люфтов, выработок и зазоров, тем больше детали оружия будут болтаться и стучать друг о друга, соответственно, тем больше будет колебаний, вызывающих разброс пуль при стрельбе.

Даже незначительные оржавления рабочих поверхностей увеличивают эти люфты и выработки. Поэтому нередко и при хороших стволах разболтанные вследствие неухоженности механизмы оружия (особенно автоматического) вызывают заметное снижение кучности боя. И наоборот, ухоженные механизмы, вовремя вычищенные и смазанные, поддерживают высокую точность боя оружия при изношенных, но ухоженных и сохраненных стволах.

При выборе снайперского оружия следует помнить, что кучность боя всегда будет лучше у неавтоматических магазинных винтовок, чем у автоматических. Это объясняется тем, что у неавтоматического оружия нет подвижных частей, обеспечивающих работу автоматики, и, соответственно, нет и люфтов между этими частями, вызывающих излишние вибрации оружия при стрельбе.

При сборках снайперских магазинных винтовок особенно важно правильное и однообразное завинчивание винтов упора и хвостового винта ствольной коробки. Слабое завинчивание этих винтов значительно увеличивает рассеивание выстрелов, почти не изменяя средней точки попадания. Кроме того, не прижатый к ложе ствол получает возможность двигаться вдоль цевья, вследствие чего случаются сдвиги дерева сзади гнезда упора и расколы ложи за упором. Поэтому слабое завинчивание этих стягивающих крепежных винтов недопустимо. Сильное же перетягивание этих винтов может привести к изгибу магазинной и ствольной коробки. При этом бой винтовки изменяется непредсказуемо.

Из всего вышеизложенного толковый стрелок сделает вывод: оружие надо беречь и постоянно ухаживать за ним. Найти и приобрести удачно изготовленный ствол точного, а тем паче особо точного боя непросто и нелегко. Обычно стволы такого качества попадаются один из десяти. Со временем, после на-стрела нескольких сотен выстрелов, поверхность канала ствола прирабатывается и кучность боя заметно улучшается. Хороший, отборный, пристрелянный и сбереженный ствол трудно переоценить. Артиллеристы говорят: "Одно сбереженное орудие стоит двух новых". Снайперы по этому поводу имеют аналогичное мнение: одна отборная, пристрелянная и сбереженная винтовка стоит десяти находящихся в пирамиде.

ОТБОР ОРУЖИЯ

Отбор оружия по кучности боя производится только практическим отстрелом оружия. При этом стрельба ведется с мягкого упора на дистанции не менее 100 м для стволов нормального калибра и не менее 50 м для малокалиберного. Разброс для стволов нормальных калибров на такой дистанции не должен превышать 8х8 см, но в реальности нередко выявляют стволы с кучностью боя 5х4 см. Такие случаи происходят довольно часто. В практике автора был случай, когда неожиданно для служивых серийная винтовка СВУ (снайперская винтовка укороченная) показала кучность 4х3 см. Кучность боя трехлинейных винтовок без штыка с одними сальниками, намотанными на ствол дульной части, иногда при отборе оружия выявлялась в размере 3х2 см, а иногда и вообще пуля в пулю. Однако следует учесть, что хороший ствол, оказавшийся на плохо изготовленной ложе, может показать отвратительную кучность. Поэтому стоит пробовать разные стволы на разных ложах.

Кучность боя малокалиберных стволов колеблется в широких пределах в зависимости от системы. У охотничьих моделей он может быть от 10х12 до 3х3 см. У винтовок "Биатлон", различных моделей разброс обычно от 3х2 до 2х1,5 см. Поэтому в операциях по обезвреживанию террористов (особенно при необходимости взять противника живым) желательно использование винтовок "Биатлон-4", "Биатлон-6", "Биатлон-7", обладающих более кучным, стабильным и сильным боем по сравнению с обычными охотничьими образцами.

ДЕФЕКТЫ КАНАЛА СТВОЛА, ОПРЕДЕЛЯЕМЫЕ ВИЗУАЛЬНЫМ ОСМОТРОМ

При обыкновенном визуальном осмотре канала ствола при его отборе можно обнаружить массу дефектов. На основании результатов осмотра делаются выводы, стоит ли отстреливать ствол на кучность.

Канал ствола можно просматривать с казенной части и с дульной части, направив противоположный канал ствола на источник света. При осмотре ствола с дульной части в ствольную коробку вкладывается белая бумажка, стволу придают такое положение, чтобы свет отражался от бумаги и освещал канал ствола. Патронник осматривается с казенной части.

В канале ствола можно наблюдать следующие ненормальные явления.

В нехромированных стволах наблюдается мельхиоризация в виде наслоений или бугорков на поверхности канала. Это происходит при стрельбе пулей с мельхиоровой оболочкой. В таких же стволах наблюдается омеднение, появляющееся при стрельбе пулями, плакированными томпаком. Омеднение проявляется в виде налета желто-красного цвета. Мельхиоризация и омеднение наблюдаются при стрельбе из новых неприработанных стволов и исчезают после чистки латунным ершиком, смоченным маслом. Дефектом ствола не считаются.

Матовая поверхность канала ствола характеризуется местным потемнением канала, но это не является ржавчиной и дефектом не считается.

Кольцевое потемнение может быть по всей окружности канала ствола или части ее, но это в хромированных стволах не является раздутием и не считается недостатком.

Темные кольца в канале ствола получаются в результате сжатия ствола в местах посадки на ствол деталей (прицельной колодки, газовой камеры, упорного кольца цевья ложи, трубки ствола и т.д.), дефектами не считаются и во внимание не принимаются.

Спиральные полоски на хромированной поверхности являются результатом механической обработки канала ствола (следы инструмента). До хромирования следы инструмента незаметны; после хромирования следы инструмента выступают более рельефно в виде спиральных полосок.

Сероватый оттенок, черные точки, перерезы полей, кольца вызваны особенностями технологического процесса хромирования; недостатками не считаются.

Раздутие определяется наличием на поверхности канала ствола теневого поперечного кольца, хорошо видимого с того конца ствола, к которому оно ближе расположено. Наличие раздутия подтверждается прогоном по стволу шомпола с туго намотанной на протирку ветошью. В месте раздутия даже неопытный стрелок сразу почувствует слабину. Так определяется раздутие даже у малокалиберного оружия. При незначительном кольцевом раздутии и сохранении кучности боя малокалиберные винтовки допускаются к дальнейшей эксплуатации. При раздутии боевых винтовок на расстоянии от дульного среза не более 45 мм дульную часть рассверливают на диаметр 9+0.2 мм с выбиранием металла в районе раздутия. При раздутии глубже 45 мм винтовка бракуется.

Сетка разгара наблюдается в виде пересекающихся полосок или тонких линий на поверхности хромированных стволов, как правило с казенной части. Эти полоски и линии появляются в процессе стрельбы. С увеличением количества выстрелов в полосках образуются трещины и начинается выкрашивание хрома сначала в виде точек, затем выкрошенность увеличивается и переходит в сколы хрома.

Скол хрома представляет собой наиболее ярко выраженный разгар хромового покрытия канала ствола в казенной части и является следствием увеличения разгара. Сетка разгара и скол хрома являются неизбежными в хромированных стволах, и они не могут считаться недостатком канала ствола, так как с их появлением ствол еще сохраняет хорошую кучность боя. Стволы с сеткой разгара требуют более тщательной чистки. При недостаточной чистке в местах скола хрома может появиться ржавчина, влекущая за собой выкрашивание слоя хрома.

Сыпь - первичное поражение канала ствола в виде точек и мелких крапин.

Царапины - следствие попадания в ствол песчинок и частиц грязи - проявляются в виде черточек, иногда с заметным подъемом металла по краям. Сыпь и царапины могут не оказывать влияния на кучность боя. Это проверяется отстрелом ствола.

Раковины - значительные углубления в металле на поверхности канала ствола, образовавшиеся в результате прогрессирующего разгара ствола и небрежного ухода за оружием. Раковины образуются от длительного оржавления ствола в местах скола хрома. Ржавчина удаляется из канала ствола обезвоженным керосином или уайт-спиритом латунным ершиком. Ржавый с раковинами ствол в снайперском оружии непригоден и бракуется сразу же после осмотра. Ржавые стволы никогда не дают точного и кучного боя.

Стертость полей нарезов или округление полей нарезов особенно заметны на левой ведущей боевой грани. Если канал ствола ухожен и без следов ржавчины, такой ствол допускается к отстрелу на кучность. Очень часто приработанные стволы имеют кучность боя лучше, чем новые.

Овальная растертость патронника иногда видна в виде темной полоски в нижней части патронника со стороны магазина. Образуется от растирания шомполом и при стрельбе загрязненными патронами. Может вызвать раздутие и продольный разрыв гильзы. При контрольном отстреле, если на гильзе заметно продольное раздутие, винтовка бракуется. На малокалиберных винтовках этот дефект сразу виден при наружном осмотре и часто является причиной невыброса гильзы.

При наличии в патроннике раковин, следов ржавчины и сколов хрома (у хромированных стволов), вызывающих тугое извлечение гильзы, оружие бракуется и ремонту не подлежит.

Наружным осмотром ствола можно выявить следующие дефекты:

  • вмятины ствола, выступающие в канал ствола. Ствол ремонту не подлежит и бракуется;

  • трещины; ствол с трещинами бракуется;

  • ствол с явным раздутием, установленным по выпуклости металла на наружной поверхности. Для снайперского применения непригоден;

  • забоины на дульном срезе - у оружия, стволы которого не имеют пламегасителей или компенсаторов, это до-вольно частое явление. Забоины резко снижают кучность боя. Приподнятый металл аккуратно зачищается надфилем заподлицо с рабочими поверхностями;

  • забоины на казенном срезе (устье) патронника, препятствующие досылке патрона в патронник, обнаруживаются осмотром патронника и по наличию царапин на стреляных гильзах. Довольно редкое явление. В практике автора был такой случай, явившийся следствием вредительства одного снайпера другому перед соревнованиями. Такие забоины и заусенцы аккуратно снимаются надфилем заподлицо с поверхностью металла.

При наружном осмотре обращается внимание на прочное закрепление на стволе основания мушки, газовой камеры, прицельной колодки, упорного кольца цевья ложи. Все эти детали должны быть прочно закреплены на стволе и не иметь качки. Предохранитель мушки не должен перемещаться в основании от усилия руки. Мушка не должна иметь изгиба и сорванной резьбы. Она должна быть перпендикулярна к оси канала ствола и туго ввинчиваться в отверстие предохранителя (только ключом).

ОБНАРУЖЕНИЕ ИЗГИБА СТВОЛА

Изгиб ствола у винтовок и автоматов - явление довольно частое. Собственно, речь идет о непрямолинейном канале ствола. Такая непрямолинейность возникает не только при деформациях готового ствола, но даже в процессе его изготовления. Изгибы стволов встречаются и на боевом оружии, и на малокалиберных винтовках. Явление это нежелательное, ибо при незначительном пологом изгибе ствола ухудшается кучность боя, а при значительном ствол может разорвать.

Изгиб ствола определяется осмотром очертаний теней в канале ствола с казенной и дульной частей.

Для этого надо тщательно прочистить и протереть канал ствола, поместить ствол на деревянную подставку, направить его одним концом (например, дульным) на источник рассеянного света (окно) и осмотреть. При этом глаз осматривающего должен быть расположен на расстоянии 5-7 см от другого конца ствола (схема 149). При осмотре постепенно поднимать обращенный к источнику света конец ствола до тех пор, пока в канале ствола не станет видной тень переплета оконной рамы. Поворачивая ствол вокруг оси, выявить очертания тени. Для исследования другой половины ствола повернуть его к источнику света другим концом (казенной частью). Если ствол не изогнут, то при его вращении вокруг оси на 360° тень в канале ствола должна быть похожа на форму равнобедренного треугольника с основанием, обращенным к осматривающему (А на схеме 150).


Схема 149. Осмотр канала ствола



Схема 150. Теневые треугольники в канале ствола:
А-в прямом стволе; Б-в изогнутом стволе

Очертание теневого треугольника не должно изменяться при вращении ствола в процессе просмотра; теневой треугольник характеризует только ту часть ствола, на которой он виден, то есть половину ствола, поэтому ствол должен быть просмотрен с обоих концов. В изогнутом стволе стороны теневого треугольника искривлены, и кривизна их изменяется по мере вращения ствола вокруг его оси. Если ствол серединой изогнут вниз, то стороны треугольника выгнуты наружу {Б на схеме 150). Если ствол изогнут вправо или влево, то стороны треугольника вогнуты в сторону, противоположную изгибу (прогибу) ствола. При сложном множественном изгибе теневой треугольник прерывист и части его сдвинуты относительно друг друга. Наглядно это представлено на схеме 151.


Расположение тени в непогнутом гладком стволе

Расположение тени в непогнутом нарезном стволе

Стрела изгиба направлена вниз

Стрела изгиба направлена вверх

Стрела изгиба направлена влево

Стрела изгиба направлена вправо
Расположение тени в канале ствола с пологим изгибом на одной четверти его длины от дульного среза

Стрела изгиба направлена вниз

Стрела изгиба направлена вверх
Расположение тени в канале ствола при пологом изгибе ствола посередине

Схема 151

Искаженные тени в канале ствола всегда свидетельствуют о наличии в нем изгиба. Винтовки, стволы которых имеют пологий изгиб, допускаются к дальнейшей службе, если они удовлетворяют нормальному бою. Стволы с пологим изгибом, не удовлетворяющие нормальному бою, подлежат выправлению. Если выправить ствол не представляется возможным или же в процессе выправления ствол получился "перекованным" с перегибом в обратную сторону и с вмятинами, винтовка бракуется.

ПРИМЕЧАНИЕ. При определении изгиба ствола по теням кольцевое темное пятно в канале ствола под основанием мушки трехлинейной винтовки получается в результате протяжки на заводах основного производства и во внимание не принимается.

ПРАВКА ИЗОГНУТЫХ СТВОЛОВ

Для правки изогнутого ствола:

  • отделить ствол со ствольной коробкой от ложи (приклада, цевья);

  • прочистить и насухо протереть канал ствола;

  • определить характер и место изгиба по форме тени в канале ствола;

  • при пологом изгибе положить ствол на медную наковальню специальной формы (схема 152) так, чтобы место изгиба находилось над полой частью наковальни, а вершина его была направлена вверх. В зависимости от длины изгиба ствол укладывается поперек наковальни по диагонали, но так, чтобы его вершина располагалась посередине полой части наковальни;

  • выправить ствол медным молотком весом от 0,4 до 2 кг. Сила удара молотком должна быть такой, чтобы ствол не получил перегиба в противоположную сторону или вмятин;

  • проверить по тени прямолинейность ствола и, если окажется, что ствол не выправлен, повторить правку.

ВНИМАНИЕ! Правкой выправляются, казалось бы, безнадежные стволы; более того, этим стволам возвращается кучный и стабильный бой. Но правка ствола - очень трудный, аккуратный и ответственный процесс, и она может быть выполнена только опытным оружейником.


Схема 152. Наковальня для правки ствола:
1 - подставка; 2 - наковальня; 3 - опора

РАССВЕРЛОВКА ДУЛЬНОЙ ЧАСТИ СТВОЛА ВИНТОВКИ ИЛИ КАРАБИНА

Этой операцией восстанавливается кучность боя ствола. Суть заключается в том, что сверлом выбирается раструб или раздутие и восстанавливается четкий дульный перепад. Для рассверловки необходимо:

  • определить длину раздутия или износа (растертости) дульной части канала ствола;

  • установить ствол на токарном станке так, чтобы была выдержана соосность канала ствола со сверлом, зажатым в патроне;

  • рассверлить канал ствола со стороны дульного среза на диаметр 8,8+0.2 мм на длину раздутия или износа, но не более чем на 46,5 мм у винтовочных стволов и не более чем 30±1 мм у карабинов. (Почему так? Потому что при этом практически сохраняется расчетная траектория пули); (Допускается рассверловка канала ствола непосредственно сразу на длину 45±1,5 мм у винтовок и на длину 30±1 мм у карабинов.)

  • развернуть рассверленную часть канала ствола на той длине разверткой диаметром 9 мм (схема 153);

  • зачистить плоским личным напильником и наждачным полотном следы раздутия заподлицо с наружной поверхностью дульной части ствола и заусенцы на дульном срезе;

  • проверить бой ствола в собранном оружии.


Схема 153. Обработка дульной части канала ствола:
а - винтовки; б - карабина

Обычно рассверловка дульной части канала ствола снайперской винтовки не производится. Но в подавляющем большинстве случаев рассверловка восстанавливает кучность боя ствола. Снайперскую винтовку после такой операции следует, разумеется, заново пристрелять. На фронте мужики обнаружили одну полезную особенность рассверловки: если по бокам той части, откуда рассверлен раструб, насверлить 30-40 отверстий диаметром 2-3 мм, то такая рассверленная часть начинает работать как эффективный пламегаситель. При этом уменьшается газовый выхлоп вперед и меньше поднимается пыли, снега и т.д. перед стрелком и этим меньше демаскируется позиция.

ИЗНОС КАНАЛА СТВОЛА ПО ПОЛЯМ, ОКРУГЛЕНИЕ ИЛИ СКРОШЕННОСТЬ УГЛОВ ПОЛЕЙ НАРЕЗОВ

Для выявления этих неисправностей необходимо тщательно протереть канал ствола, осмотреть его и обмерить войсковым калибром К-2.

(I) Скругление или скрошенность углов полей нарезов, а также износ канала ствола по полям (калибр К-2 входит в канал ствола с дульной части) допускаются, если винтовка удовлетворяет требованиям нормального боя.

При вхождении калибра К-2 в канал ствола (как с рассверленной, так и нерассверленной дульной частью) с дульной части на длину более 45 мм от дульного среза винтовку, не удовлетворяющую вследствие этого требованиям нормальною боя, браковать.

При вхождении калибра К-2 в нерассверленный канал ствола с дульной части на длину до 45 мм винтовку, не удовлетворяющую вследствие этого требованиям нормального боя, отправить в вышестоящий ремонтный орган.

(II) Скругление или скрошенность углов полей нарезов, а также износ канала ствола по полям (калибр К-2 входит в канал ствола с дульной части на длину не более 10 мм, а в канал ствола с рассверленной дульной частью на длину не более 51 мм от дульного среза) допускаются, если винтовка при этом удовлетворяет требованиям нормального боя.

При вхождении калибра К-2 в канал ствола с дульной части на длину от 10 до 45 мм у винтовки, удовлетворяющей требованиям нормального боя, а также при вхождении калибра К-2 в канал ствола до 45 мм у винтовки, не удовлетворяющей вследствие этого требованиям нормального боя, рассверлить дульную часть канала ствола (см. ранее).

ОКСИДИРОВАНИЕ ОРУЖИЯ

В настоящее время армейское оружие для предохранения от оржавления и для придания ему красивого внешнего вида покрывается специальным красящим составом. Оружие прежних лет выпуска и современные пистолеты для этих целей покрывались тонкой оксидной пленкой. Оксидной пленкой покрываются образцы особо точного снайперского оружия и охотничьи карабины. Ниже приводятся способы воронения (оксидирования), наиболее часто применяемые в оружейной практике со времен Первой мировой войны.

Оксидирование английским "ржавым" лаком

Для воронения этим способом берутся техническая соляная кислота и азотная кислота в одинаковых объемах, смешиваются и в этой смеси растворяются железная кузнечная окалина и железные (стальные) стружки в одинаковых количествах до тех пор, пока они не перестанут растворяться. Полученную жидкость наносят на необходимую деталь или ствол несколькими слоями с обязательной просушкой после нанесения каждого слоя.

Этот процесс очень долгий и может продлиться несколько суток. Но получаемое покрытие имеет очень красивый темно-коричневый цвет и предохраняет оружие от ржавчины, как никакое другое. Оружие, покрытое "ржавым" лаком, может пролежать неделю в воде без признаков оржавления.

Оксидирование селитрой

Детали оружия опускают в расплавленную кипящую селитру (калийную или натриевую) и выдерживают там до придания металлу очень красивого темно-синего цвета. Прилипшую селитру затем смывают горячей водой. Оксидная пленка держится очень долго. Так воронили револьверы-наган и "Смит-Вессон" на тульских заводах еще сто лет назад и сохранившиеся образцы этого оружия до сих пор не потеряли внешнего вида.

Оксидирование гипосульфитом

Деталь опускают в насыщенный раствор медного купороса, предварительно добавив в него по каплям 5-6 капель серной кислоты. Деталь выдерживается до цвета красной меди. Затем ее прополаскивают в горячей воде и опускают на 20-30 секунд в профильтрованный насыщенный раствор гипосульфита. После чего деталь выдерживается в растворе калийных квасцов 1:10 на протяжении 10-12 часов, затем ее промывают, сушат и смазывают олифой. Покрытие получается цвета черной пластмассы и держится очень долго.

Щелочное оксидирование

Деталь кипятят при температуре 125-130° на протяжении 40-90 минут в растворе 700 г каустической соды, 100 г нитрата натрия, 100 г буры и 1 л воды, затем промывают и покрывают олифой.

Воронение (огневое оксидирование) второстепенных деталей

Воронение (огневое оксидирование) второстепенных деталей (кроме стволов, затворов и ствольных коробок) производится нагревом деталей на огне до цветов побежалости (но не передержать!) с последующим опусканием их в любое минеральное масло. Или в металлическом ящике засыпают деталь древесным толченым углем и нагревают на огне.

ВНИМАНИЕ: перед любым видом оксидирования детали обезжирить в 10%-ном растворе соды или поташа.

Стволы при жидкостном оксидировании плотно закрывать пробками со стороны патронника и дульного среза.

Общеармейская инструкция по оксидированию деталей винтовки и карабина

Для предохранения металлических деталей винтовки и карабина от ржавления поверхность деталей оксидируется.

Для получения качественного оксидного покрытия рекомендуется выполнять операции в такой последовательности:

  1. Подготовка поверхности.

  2. Оксидирование.

  3. Последующая отделка.


  1. Подготовка поверхности

    а) Обезжиривание

    1. Детали обезжиривать в ванне, содержащей раствор следующего состава:

    Кальцинированная или каустическая сода............ 100 г

    Вода.................................................................................... 1 л

    2. Детали обезжиривать при бурном кипении раствора в течение 20-30 минут.

    3. Освежать (корректировать) раствор нужно по мере его израсходования путем добавления составных частей до первоначальной концентрации. Плавающие на поверхности обезжиривающего раствора жировые загрязнения должны время от времени удаляться.

    б) Промывка в воде

    После обезжиривания детали промыть в водопроводной проточной воде (при комнатной температуре) 3-4-кратным погружением.

    Хорошо обезжиренная деталь должна полностью смачиваться водой. Если вода при промывке покрывает поверхность детали не полностью, а собирается каплями, это указывает на недостаточное обезжиривание.

    в) Травление

    При наличии ржавчины на поверхности деталей, а также при повторном оксидировании их с целью удаления первоначальной оксидной пленки травление деталей производить по инструкции (приложение 5).

    г) Промывка в воде

    После травления детали промыть в холодной проточной воде 3-4-кратным погружением.

    ПРИМЕЧАНИЕ. После травления и промывки во избежание ржавления не разрешается, чтобы детали находились на воздухе свыше 10 секунд. При вынужденной задержке детали необходимо опускать на 5 минут в мыльный раствор, после чего вынуть и высушить; образовавшаяся мыльная пленка предохраняет детали от ржавления.

    Общие замечания по операциям подготовки поверхности

    1. При наличии на поверхности деталей толстого слоя смазки или жира перед обезжириванием полностью удалить их, протирая сухими тряпками; после чего детали отправить для обезжиривания.

    2. Пружины винтовки и карабина травлению не подвергать, а чистить наждачным полотном или крацевальной щеткой.

  2. Оксидирование

    а) Оксидирование

    1. Детали оксидировать в ванне, содержащей раствор следующего состава:

    Каустическая сода.........….................................... 700 г

    Нитрат натрия...............…...................................... 100 г

    Нитрит натрия.....…................................................ 100 г

    Вода........................................................................... 1 л

    ПРИМЕЧАНИЕ. В качестве окислителей одинаково применимы нитрат и нитрит натрия или калия в сумме, не превышающей 200 г как в указанной смеси, так и в отдельности.

    2. Приготовлять раствор нужно в специальном подогреваемом баке, предварительно хорошо очищенном от грязи и тщательно промытом водой.

    Предварительно раздробленную на мелкие куски (размером 40-50 мм в поперечнике) каустическую соду загружают в бак, заливают водой и кипятят до растворения Затем вводят нитрат и нитрит натрия. После растворения компонентов оксидирующего состава раствор оставляется в полном покое на 2-4 часа. Этим приготовление раствора для оксидирования заканчивается.

    Перед оксидированием деталей раствор подогревается до бурного кипения.

    3. Детали, подготовленные к оксидированию, погружать в бурно кипящий раствор в сетчатых железных корзинах.

    4. Начальная температура раствора (при погружении деталей в ванну) 136-138°С, конечная (в конце оксидирования) - 142-145°С. Для закаленных деталей температура ванны при погружении 140°С с постепенным повышением ее к концу оксидирования до 145-146°С.

    ПРИМЕЧАНИЯ. 1. Признаком изменения концентрации раствора при постоянном объеме служит температура кипения. Понижение температуры кипения с сохранением объема свидетельствует об уменьшении концентрации, а повышение температуры кипения - об увеличении концентрации. Нарушение режима ванны ведет к понижению качества окраски. 2. Чтобы повысить температуру кипения раствора на 1°С, следует добавить 10 г едкого натра на каждый литр раствора. Понижение температуры кипения раствора достигается разбавлением его водопроводной водой или водой после ополаскивания (см. ниже - примечание).

    5. Детали выдерживать в растворе в процессе оксидирования 1,5 часа.

    б) Ополаскивание

    Во время оксидирования детали через каждые 25-30 минут вынимать из оксидирующего раствора и ополаскивать в водопроводной воде при комнатной температуре, опуская их в воду 2-3 раза.

    ПРИМЕЧАНИЕ. Вода после ополаскивания может быть использована для пополнения оксидировочной ванны.

    в) Промывка водой

    После оксидирования детали промыть водопроводной водой (желательно под давлением из брандспойта) до полного удаления остатков оксидирующего раствора с поверхности деталей.

    Общие замечания по операциям оксидирования

    1. При погружении деталей в оксидирующий раствор вся поверхность их должна полностью омываться раствором

    2. Появление на поверхности оксидируемых деталей налета зеленого или желтого цвета указывает на повышенную температуру оксидирующего раствора (или повышенную концентрацию каустической соды), для понижения которой в ванну необходимо добавить воды.

    3. По мере пользования раствором в ванне для оксидирования происходит накапливание осадка гидрата окиси железа. Осадок периодически удалять специальными скребками при температуре раствора несколько ниже точки кипения.

  3. Последующая отделка

    а) Выдержка в мыльном растворе

    1. После оксидирования детали погружать в кипящий мыльный раствор следующего состава:

    Мыло твердое............................................................ 30 г

    Вода.............................................................................. 1 л

    ПРИМЕЧАНИЯ: 1. Во избежание свертывания мыла мыльный раствор следует готовить на предварительно прокипяченной воде. 2. При свертывании мыла раствор выливают и заменяют свежим. 3. Время выдержки деталей в горячем мыльном растворе 3- 5 минут.

    б) Сушка

    Вынутые из мыльного раствора детали просушивать на воздухе до полного удаления влаш с поверхностей.

    в) Промасливание

    1. Просушенные детали помещают в ванну, содержащую веретенное масло или ружейную смазку.

    2. Температура смазки в ванне 105-115°С; выдержка в ванне 2-3 минуты.

    ПРИМЕЧАНИЕ. Применять холодную смазку не рекомендуется. Горячие смазанные детали помещать на специальные столы для отекания излишка масла и по охлаждении их нужно протирать от избытка масла и от красноватого налета. После этого детали направить на контроль качества оксидного покрытия.

    Контроль качества оксидного покрытия

    Качество оксидного покрытия устанавливается внешним осмотром поверхности оксидированных деталей. Поверхность деталей после оксидирования должна иметь ровную окраску черного цвета.

    Для деталей с грубо обработанной поверхностью, а также для участков, подвергнутых местной сварке или штамповке, допускается слабая разница в оттенках цвета.

    На поверхности оксидированных деталей не должно быть красноватого осадка и незаоксидированных участков. Детали с красным налетом возвращать на протирку, а детали с незаоксидированными участками подвергать повторному оксидированию, для чего после обезжиривания и промывки водой обработать при комнатной температуре в ингибированной соляной кислоте по инструкции (приложение 5) до растворения оксидной пленки. Затем детали снова тщательно промыть водой и дальше обработать, как детали, вновь поступившие на оксидирование.

    В случае ржавления деталей в самой ванне необходимо очистить ванну и обновить раствор.

    Техника безопасности

    Брызги щелочного раствора разъедают ткань одежды и при попадании на тело вызывают ожоги, поэтому лица, занятые щелочным оксидированием, должны во время работы надевать брезентовую спецодежду, резиновые сапоги и резиновые перчатки.

    По окончании работы полы в помещении для оксидировки должны быть тщательно промыты водой, а все ванны во избежание загрязнения должны быть накрыты крышками.

Приложение 5
Инструкция по очистке деталей от ржавчины химическим способом

А. Общие сведения

1. Очистка стальных деталей от ржавчины должна производиться в ингибированной соляной кислоте, представляющей смесь соляной кислоты (уд. вес 1,18) с ингибитором марки ПБ-5 (0,8-1% по отношению к объему соляной кислоты). Неингибированную кислоту применять запрещается.

Ингибированная соляная кислота хорошо очищает стальные детали от ржавчины, практически не растворяет металл.

2. Ингибированная соляная кислота отгружается потребителям с заводов Министерства химической промышленности в обычных железнодорожных цистернах или в бутылях.

3. Очистка стальных деталей от ржавчины состоит из следующих основных операций: подготовки деталей к очистке, травления в кислоте, промывки с пассивированием, протирки, сушки и смазки.

Б. Подготовка деталей к очистке

4. Обезжирить детали в ванне, содержащей раствор следующего состава:

Кальцинированная или каустическая сода..............100 г

Вода.....................................................................................1 л

или

Мыло твердое................................................................... 30 г

Вода.....................................................................................1 л

Обезжиривание ведется при кипении раствора.

5. Промыть детали в холодной проточной воде и охладить до комнатной температуры (18-20°С). Хорошо обезжиренная деталь должна полностью смачиваться водой. Если вода при промывке покрывает поверхность детали не полностью, а собирается каплями, то это указывает на недостаточное обезжиривание.

ПРИМЕЧАНИЕ. При наличии на поверхности деталей толстого слоя смазки перед обезжириванием, необходимо ее удалить сухой ветошью.

В. Травление

6. Вытравить детали в эмалированных, деревянных или в сварных железных ваннах, содержащих раствор следующего состава:

Номер
ванны
Для каких деталей применяетсяСостав травильной ванны, л
водаингибированная
соляная
кислота
1Сильно пораженных ржавчиной и не имеющих полированных поверхностей-100
2Не сильно пораженных ржавчиной и имеющих полированные поверхности5050
3Не сильно пораженных ржавчиной с полировкой высокого качества,
при требовании очень строгого сохранения их размеров и полировки
8020

7. Для приготовления раствора в отмеренное количество воды влить ингибированную соляную кислоту; воду в кислоту лить нельзя, так как это может привести к разбрызгиванию кислоты и к сильным ожогам.

8. Температура травильного раствора и погруженных в него деталей должна быть в пределах 10-30°С.

Время выдержки деталей в травильной ванне устанавливается опытным путем; в зависимости от состава ванны, степени поражения ржавчиной поверхности очищаемых деталей и состава металла время выдержки может колебаться от 20 минут до 3 часов.

По истечении установленного времени травления вынуть детали из травильного раствора и тщательно промыть в ванне с холодной проточной водой, после чего отправить детали на промывку в растворе пассиваторов или на ремонт и оксидирование.

9. При травлении сильно поржавевших деталей следует растворять только часть ржавчины, так как оставшаяся ржавчина от действия кислоты сильно разрыхляется и может быть снята щеткой и смыта водой.

10. Удалять ржавчину из каналов стволов при хорошем состоянии оксидировки наружных поверхностей нужно путем заливки травильного раствора в канал ствола, при этом ствол устанавливают в наклонное положение и нижний конец его закрывают пробкой.

11. Травильный раствор действует (приблизительно) в течение 20 закладок деталей при средней продолжительности очистки, после чего раствор сильно загрязняется и его необходимо заменить.

12. Персонал, обслуживающий травильные ванны, должен иметь резиновые перчатки, фартук и очки.

Внимание! При травлении стволов с хромированными каналами необходимо предохранить канал ствола от попадания в него ингибированной соляной кислоты, так как она разъедает хром. Для этого канал ствола до обезжиривания слегка смазывать пушечной смазкой и прочно закупоривать с обоих концов резиновыми или деревянными пробками.

Г. Промывка в растворе пассиваторов

13. Неоксидируемые детали с целью образования на их поверхности пленки, отчасти предохраняющей от ржавления, после травления и промывки погрузить в железную ванну, содержащую раствор следующего состава:

Двухромовокислый калий (хромпик калиевый)....... 20 г

Каустическая сода ...................................................... 50 г

Вода............................................................................... 1 л

Азотистокислый натрий - нитрит натрия .............. 30 г

Вода....................................................................... 1 л

14. Промывать детали в кипящем растворе. Время выдержки деталей в ванне 10-15 минут.

Д. Протирка и смазка

15. После промывки в растворе пассиваторов тщательно протереть детали насухо или просушить, а затем (если они не идут непосредственно на ремонт) погрузить на 2-3 минуты в ванну с ружейной смазкой, нагретой до температуры 105-115°С.

РЕМОНТ ЛОЖИ

Качество ложи оказывает на точность стрельбы колоссальное значение. Тщательно подогнанное и приработанное к металлическим частям ложа в значительной мере обеспечивает оружию кучный и стабильный бой. Кроме того, ложа - это главное украшение винтовки, подчас настоящее произведение искусства, которое производит впечатление не только на знатоков. До сих пор не разгадан феномен воздействия дизайна оружия на психику стрелка. Удобно сконструированная и удачно оформленная ложа непонятным образом придает снайперу ощущение уверенного превосходства, но тяжелые условия работы снайперской винтовки зависят не только от выстрела. Мороз, жара, снег, влага, резкие перепады температур, ударные нагрузки, неизбежные в боевом применении, понемногу портят самую прочную древесину. В ложе появляются трещины, выбоины, выжженные места, отколы древесины и самые разные непредсказуемые дефекты. Рано или поздно возникает вопрос о замене отдельных деревянных частей или ложи в целом. Но не стоит с этим спешить. За долгое время работы старая ложа прирабатывается к металлическим частям настолько плотно и естественно, что новая ложа навряд ли обеспечит такую естественную посадку ствола на ней. Это именно тот случай, когда старый друг лучше новых двух. С новой ложей даже очень хороший ствол может потерять кучность. Кроме того, новая ложа в наше время стоит недешево, а отремонтировать старую можно и своими руками.

Наиболее частым дефектом ложи является появление трещин. Для устранения дефекта в трещину заливают эпоксидный клей на всю глубину трещины. Если откололась мелкая деталь или мелкий фрагмент, его после склеивания прижимают струбциной к основной массе ложи и выдерживают в таком состоянии сутки до полного застывания эпоксидного клея. Если произошел раскол в крупной части - шейке, цевье, прикладе, - склеиваемые эпоксидным клеем части стягивают одним или двумя длинными тонкими шурупами. Предварительно высверливают каналы для постановки шурупов, которые по диаметру равны толщине шурупа без резьбы. Это делается во избежание напряжений в древесине. Нельзя вкручивать шуруп, не просверлив предварительно для него канал. Этим можно вызвать появление новых трещин. Перед вкручиванием шурупы смазываются эпоксидным клеем. Шурупы вкручиваются заподлицо с поверхностью древесины.

Отремонтированная вышеописанным способом часть ложи получается крепче, чем она была до поломки.

Если в ложе образовались выбитые, выщербленные, отколотые или выжженные места, то такие дефекты заполняются постановкой вклеек. Как это делается, представлено на схемах 154-156. Эти схемы и пояснения к ним позволяют представить картину ремонта цевья, приклада, и остальных частей ложи.

Для ремонтных вклеек берется древесина одинаковой породы и фактуры, волокна вклейки располагаются обязательно вдоль волокон ложи. Вклейки изготавливаются очень тщательно, не спеша, по принципу "семь раз отмерь, один раз отрежь". Вклейка должна очень плотно, без зазоров, помещаться в аккуратно разделанный для ее постановки паз. Место постановки вклейки визуально не должно отличаться от остальной фактуры ложи. Следует учесть, что клееная древесинавсегда прочнее неклееной.

Для склеивания применяется обычный бытовой эпоксидный клей (эпоксидная смола). Прочность склеивания при этом необычайно высока. После того как ложа с проклеенным дефектом выдержана 24 часа (время, необходимое для полноценного застывания эпоксидного клея), выступающие части вклейки обрабатывают заподлицо с ложей.

Но это еще не все. Отремонтированной таким образом ложе нужно придать красивый внешний вид. Наверняка такая ложа, бывшая в длительном употреблении, ободрана, поцарапана и смотрится непрезентабельно.

Сначала ложу обдирают наждачной бумагой средней зернистости, при этом зашлифовывают царапины и снимают остатки старого лака. Затем ложу шлифуют мелкой наждачной бумагой, а затем самой мелкой, так называемой "микронкой". После окончания такой сухой шлифовки поверхность ложи смачивают водой, вытирают, высушивают и снова шлифуют "микронной" наждачной бумагой. Почему так делается? Потому что увлажнение "поднимает" мелкие заусенцы дерева, которые после высушивания остаются в "ершистом", вздыбленном состоянии, и в таком состоянии они снимаются мелкой наждачной бумагой. Иногда в зависимости от фактуры древесины такую операцию приходится повторять 2-3 раза.

После шлифовки ложи ее покрывают морилкой. В зависимости от того, какого оттенка и густоты хотят добиться, покрытие древесины морилкой повторяют после полного высыхания ложи. Таким образом придают желаемую окраску ложам, изготовленным из светлой древесины - березы.

Ложи, изготовленные из ореха, бука, граба, морилкой обычно не обрабатываются. Фактура древесины ореха сама по себе достаточно красива, благородна и в окраске не нуждается.

ВНИМАНИЕ! Внутренние поверхности ложи, сопряженные и контактирующие с металлическими частями - стволом и ствольной коробкой, - не шлифуются и морилкой не обрабатываются!

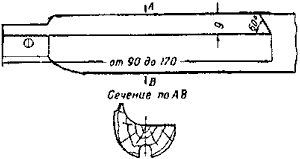

1. Разделка паза для вклейки

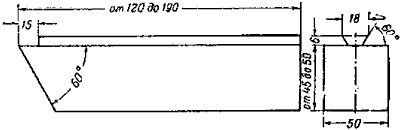

2. Заготовка вклейки


3. Постановка вклейки


4. Обработка вклейки

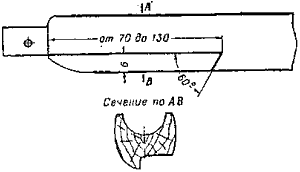

5. Разделка паза для вклейки


6. Заготовка вклейки

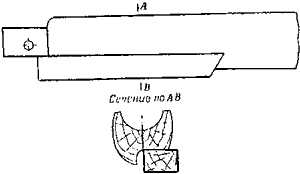

7. Постановка вклейки

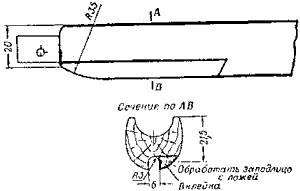

8. Обработка вклейки
Схема 154. Ремонт цевья

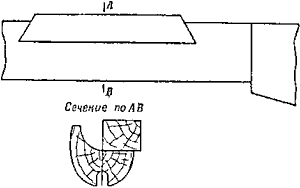

1. Постановка вклейки


2. Обработка вклейки


3. Разделка паза для вклепки


4. Заготовка вклейки


5. Постановка вклейки


6. Обработка вклейки
Схема 155. Ремонт цевья


1. Разделка паза для вклейки


2. Заготовка вклейки


3. Постановка вклейки


4. Обработка вклейки


5. Разделка паза для вклейки


6. Заготовка вклейки
Схема 156. Ремонт приклада

Для придания ложи влагостойкости и приятного внешнего вида ее покрывают так называемым восковым лаком. Такой лак изготавливается из равных весовых частей воска пчелиного, скипидара живичного (натурального) и канифоли (обыкновенной). Подогретый до горячего состояния состав щеткой или кистью наносится на сухую и разогретую до очень теплого (на ощупь) состояния ложу. После того как лак впитался в древесину, покрытие повторяют. Ложу покрывают до тех пор, пока лак не прекращает впитываться. После чего ложу полируют суконкой.

ВНИМАНИЕ! Внутреннюю поверхность ложи, контактирующую с металлом, покрывают восковым лаком только один раз по тщательно протертым и обезжиренным местам!

Ложа, отреставрированная вышеописанным способом, выглядит едва ли не лучше, чем новая.

Способу покрытия лож и деревянных частей оружия восковым лаком несколько сотен лет. Посмотрите в музеях на старое оружие - оно имеет именно такое восковое покрытие. Обратите внимание, как прекрасно сохранились деревянные части, как незаметны на них царапины и вмятины, хотя они и обнаруживаются при более детальном рассмотрении. Это происходит потому, что воск глубоко проникает в толщу древесины и в значительной мере способствует маскировке ее дефектов.

Используя способы, приведенные в настоящем пособии, вы сможете самостоятельно и своими руками отреставрировать карабин или винтовку, вернуть оружию точность боя и красивый внешний вид.

Разумеется, есть и более совершенные, но более сложные способы реставрации, но они требуют специальных условий, специального оборудования и высокой квалификации мастеров-оружейников.

Потапов А.А. - "Искусство снайпера"
К оглавлению На предыдущую страницу
Похожие темы:
Подготовка снайперов (полный курс)
Два вида снайпинга. Снайперское оружие и подготовка снайпера
Джеф Купер - "Искусство винтовки"
Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
