Алексей Андреевич Потапов - "Искусство снайпера"

Потапов А.А. - "Искусство снайпера"

Потапов А.А. - Искусство снайпера. Дальнобойное оружие снайпера. Практикум трехлинейной винтовки Искусство снайпера. Дальнобойное оружие снайпера. Практикум трехлинейной винтовкиАлексей Андреевич Потапов - "Искусство снайпера"

РАЗДЕЛ 1

Дальнобойное оружие снайпера

Практикум трехлинейной винтовки

Есть оружие, которое появилось давно и исчезнет не скоро. Его не любят новички и уважают профессионалы. Из него тяжело стрелять и легко попадать. Оно одинаково надежно в горах и джунглях, в снегах и пустынях. Оружие, которое не стареет. Это оружие - магазинная винтовка.

В конце прошлого столетия появилось много разновидностей винтовок - каждая держава вооружалась своей национальной системой. Шло время, и на их основе появлялись модели охотничьего и спортивного оружия, сами же армейские образцы вытеснялись более современными автоматическими конструкциями. По истечении ста лет в боевом применении остались очень немногие "магазинки", удачно сконструированные и оказавшиеся незаменимыми. В их числе русская трехлинейная винтовка (фото 1). Ее ценят те, кто нападает, и те, кто защищается. Ее хранят в коллекциях оружейных раритетов. Она есть в свободной продаже. Наконец, это оружие в малых количествах находится на вооружении спецподразделений для особо точной работы. И уже только поэтому с трехлинейной винтовкой стоит познакомиться поближе.

Фото 1. Винтовка образца 1891-1930 гг.

Ее официальное название - винтовка Мосина-Нагана образца 1891 года. Но в реальной конструкции оружия от Нагана осталась только фамилия этого бесспорно талантливого оружейника. Его очень удачный математический компоновочно-балансовый расчет гениально воплощен в металл русским артиллерийским офицером С.И. Мосиным. Капитан Мосин поставил себе задачу - создать оружие для практического применения в тяжелейших условиях различных климатических зон Российской империи, способное выдержать варварскую эксплуатацию в грязи окопов и песке, постоянно падающем на войне сверху вниз. Мосин достиг цели. Он заложил в свою винтовку концептуально новые принципы работы частей, узлов и механизмов. Геометрический профиль деталей оружия и система их взаимодействия были тщательно продуманы, опробованы в самых жестоких условиях, и только по результатам испытаний принимались единственно правильные конструктивные решения. В конструкцию винтовки была внесена принципиально новая деталь - отсечка-отражатель, сделавшая систему практически безотказной. Лишних деталей в этом оружии не было. Винтовка не ломалась - ломаться в ней было нечему. Более того, она легко разбиралась и собиралась, что было очень важным при ее освоении молодыми солдатами, набранными из полуграмотного крестьянства тогдашней России.

Система, представленная на оружейный конкурс в 1891 году, не была винтовкой Нагана. Это была винтовка Мосина. Ее калибр измерялся в старой дюймовой системе и равнялся трем линиям (одна линия равна 2,54 мм). И поэтому, несмотря на казенные наименования модификаций различного времени выпуска, для населения России она так и осталась трехлинейной винтовкой. Так ее называют уже более ста лет.

Принцип действия этого оружия основан на работе поворотного затвора (фото 2), продольно скользящего в ствольной коробке (7 на фото 3). При досылании затвора вперед он подхватывает патрон из магазинной коробки, выталкивает его за пределы воздействия отсечки-отражателя (7 на фото 4), которая . не дает патрону "вывалиться" вертикально вверх, и по направляющим пазам ствольной коробки подает патрон в патронник. При повороте рукоятки затвора вправо боевые выступы боевой личинки (7 на фото 2) поворачиваются на 90° и заходят за боевые выступы ствольной коробки. Таким образом, происходит запирание системы (схемы 1, 2, 3). При нажиме на спусковой крючок (7 на фото 5, 6) опускается шептало (2 на фото 5, 6), с которого срывается курок (3 на фото 5), ударник разбивает капсюль, происходит выстрел. При повороте рукоятки затвора вверх боевые выступы личинки и ствольной коробки выходят из взаимного зацепления, система отпирается, курок взводится взаимодействием его винтовой червячной геометрии с аналогичной винтовой геометрией торца стебля затвора (2 на фото 2). Таким образом, курок открытого затвора всегда будет взведен. При отведении затвора назад зацеп-выбрасыватель, запрессованный в боевой личинке, извлекает из патронника стреляную гильзу. Геометрия открытого затвора образует паз-желобок (7 на фото 7), которым затвор при движении назад скользит по зубу отсечки-отражателя (2 на фото 4). Извлекаемая гильза "наезжает" на этот зуб, отражается от него и выбрасывается в сторону зацепа наружу.

Для заряжания оружия надо открыть затвор, вставить в специальные пазы ствольной коробки (3 на фото 4) обойму, снаряженную пятью патронами (фото 8), нажимая на верхний патрон вблизи обоймы, выдавить одним движением все пять патронов в магазинную коробку вниз, до упора. Затем закрыть затвор. Винтовка готова к выстрелу. После выстрела затвор открыть назад до упора, снова закрыть, снова выстрелить. И так пять раз. Можно стрелять и "по одному", вкладывая патроны прямо в патронник. Кстати, мастера так и делают во избежание изменения веса оружия, что влияет на траекторию полета пули при стрельбе на дальние дистанции. Винтовка в обращении предельно проста.

Теперь о тонкостях конструкции, делающих ее предельно надежной. Патроны трехлинейной винтовки имеют шляпку-закраину, которая гарантирует зацепление гильзы выбрасывателем. Кроме того, гильзы такой формы не "затирает" песком в механизме. Но в свою очередь эта закраина при продольном движении патрона по механизму "цепляет" все на своем пути, в том числе и закраины других патронов. У винтовки системы Нагана из-за этого в ствол частенько подавалось сразу по два патрона, что приводило к заклиниванию оружия. Мосин этот недостаток ликвидировал введением в свою конструкцию особой детали - отсечки-отражателя, представляющей собой подпружиненную пластинку с зубом (схема 4, фото 9). Пластинка эта помещается зубом внутрь в прорези ствольной коробки (7 на фото 10). Стебель затвора в поперечном сечении эксцентричен (фото 11). Когда затвор открыт, зуб отсечки-отражателя находится в глубине эксцентрика (7 на фото 11). В таком положении пластина-лопасть выступает из корпуса ствольной коробки и удерживает верхний патрон заполненного магазина от выпадения вверх. В свою очередь отсекающий зуб пружинной части (7 на фото 9) выдвинут в полость магазинной коробки (7 на фото 12) и находится между верхним патроном и теми, которые расположены ниже. Когда верхний патрон выталкивается затвором вперед, зуб пружины удерживает остальные от подачи вверх - он их "отсекает". При повороте затвора вправо эксцентрик стебля (еще раз посмотрите на фото 11) нажимает на зуб лопасти-пластины и "утапливает" ее в паз ствольной коробки, заодно и "утапливая" в сторону зуб пружины, "отсекающий" патроны. Подпружиненные снизу патроны подаются вверх, полость под затвором снова заполняется. После выстрела затвор открывается, отсечка-отражатель снова становится в первоначальное положение. При открытом затворе патрон, поднявшийся из магазина вверх, будет фиксирован снизу отсекающим зубом пружины, сверху - лопастью-пластинкой отсечки-отражателя (схема 5). Он не может двигаться ни вверх, ни вниз. Он разобщен с остальными патронами, и его закраина уже ничто не сможет зацепить при продвижении патрона вперед, в ствол. Отсечка-отражатель выполняет двойную функцию - отсекает патроны от ненужной подачи и отражает стреляную гильзу.


Фото 2


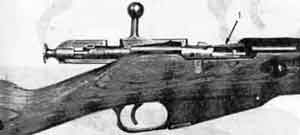

Фото 3


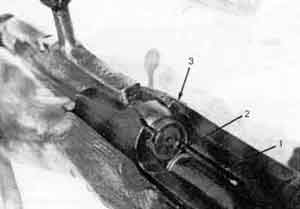

Фото 4


Фото 5


Фото 6


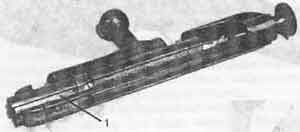

Фото 7

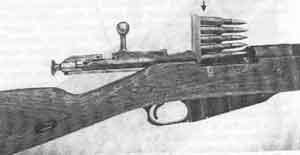

Фото 8


Фото 9

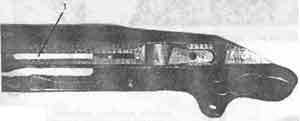

Фото 10


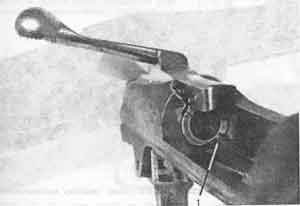

Фото 11

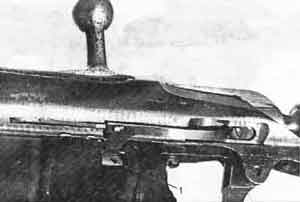

Фото 12

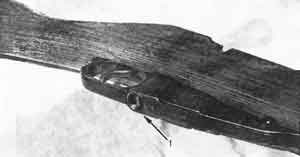

Фото 13. Неполная разборка. Подать назад защелку магазинной коробки (1)

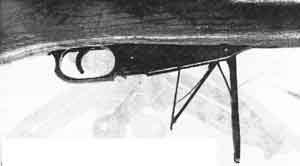

Фото 14. Открыть крышку магазинной коробки. В таком положении деталей можно извлечь нерасстрелянные патроны


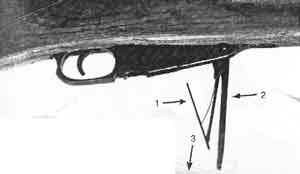

Фото 15. Неполная разборка. Подаватель 1 и крышку магазинной коробки 2 прижать друг к другу, подающий узел извлечь в направлении стрелки 3

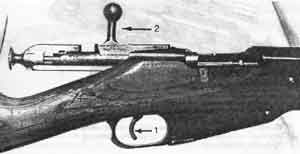

Фото 16. Неполная разборка. Извлечение затвора. При нажатом спуске 1 открытый затвор извлечь по направлению стрелки 2. В ствольной коробке видна лопасть-пластина отсечки-отражателя


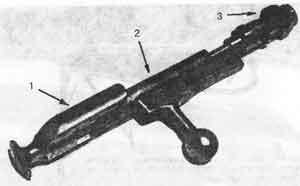

Фото 17. Разборка затвора. Удерживая курок 1, повернуть по часовой стрелке стебель затвора 2. В таком положении курок спущен. Подать вперед боевую личинку 3

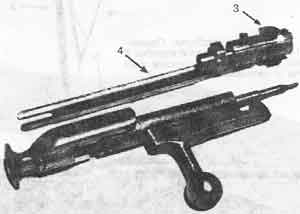

Фото 18. Разборка затвора. Боевую личинку 3 повернуть против часовой стрелки и отделить вперед от соединительной планки 4

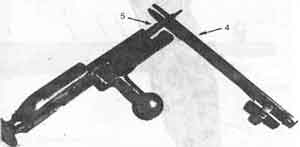

Фото 19. Разборка затвора. Вилкой соединительной планки 4 вывинтить ударник 5, придерживая курок. Внимание: сильная боевая пружина может "выбить" детали в разные стороны по окончании раскрутки

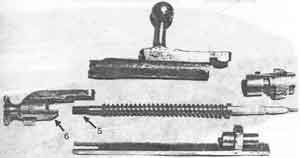

Фото 20. Разобранный затвор. Внимание: для обеспечения сборки затвора при навинчивании курка на ударник боек с силой упирается во что угодно до полного выхода резьбовой части ударника 5 из торцевой части стебля затвора. 6 - червячная геометрия взведения курка

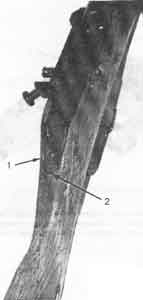

Фото 21. Полная разборка. Отверткой вывинтить большой соединительный винт 1

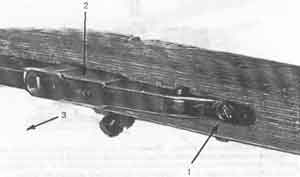

Фото 22. Полная разборка. Вывинтить малый соединительный винт 1, затем извлечь магазинную коробку 2 по направлению стрелки 3

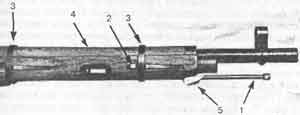

фото 23. Полная разборка:
— вывинтить и вынуть шомпол 1;
— "утопить" стопор ложевого кольца 2;
— снять по направлению к мушке малое и большое ложевые кольца 3;
— снять вверх ствольную накладку 4, после чего отделить ствол от ложа

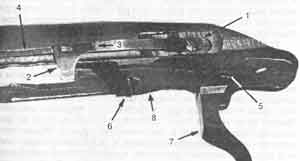

Фото 24. Полная разборка:
— вывинтить винт 1;
— приподнять пружину отсечки-отражателя 2;
— в направлении стрелки 3 вытолкнуть из паза пружину отсечки-держателя;
— извлечь наружу лопасть-пластину отсечки-отражателя 4;
— выбить выколоткой ось спуска 5;
— вывинтить винт шептала 6;
— снять спусковой крючок 7 и шептало 8

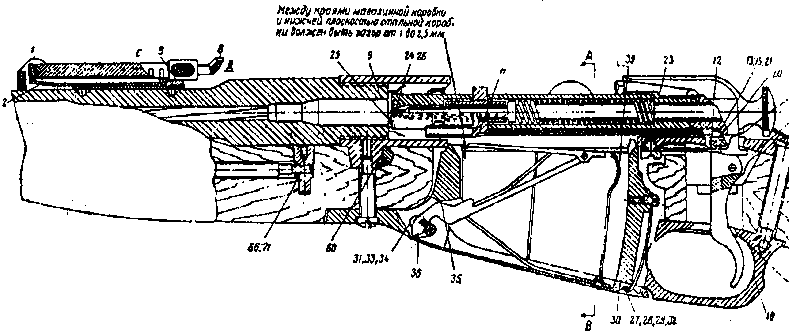

Схема 1. Технический разрез винтовки образца 1891-1930 гг.


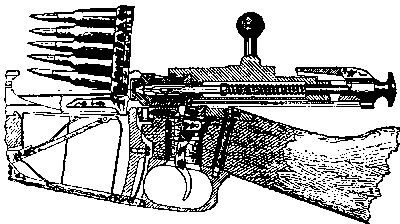

Схема 2. Положение деталей ударного и спускового механизмов при крайнем заднем положении затвора


Схема 3. Положение деталей ударного и спускового механизмов при запертом канале ствола и взведенном ударнике

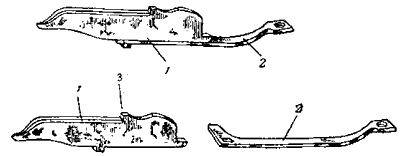

Схема 4. Отсечка-отражатель: 1- лопасть; 2 - пружинная часть; 3 - зуб

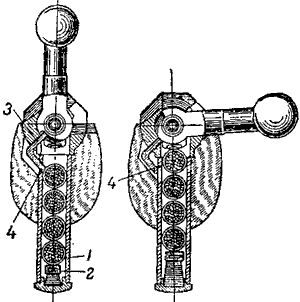

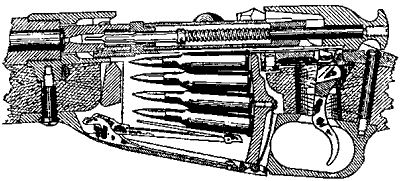

Схема 5. Магазин винтовки образца 1891-1930 гг.: 1 - коробка; 2 - подающий механизм; 3 - отсечка-отражатель; 4 - отсекающий зуб

Порядок разборки оружия представлен на фото 13-24. Сборка производится в обратном порядке. При правильной сборке затвора ударник ввинчивается резьбовой частью в курок до тех пор, пока торец резьбовой части не окажется "заподлицо" с затыльной плоскостью курка. Риски на ударнике и курке при этом должны совпадать (фото 25). Самая сложная часть винтовки - затвор. Для его извлечения из винтовки достаточно при нажатом спуске "вытянуть" открытый затвор назад, "к себе". Соединительная планка удерживает воедино все части затвора, извлеченного из винтовки, и является своеобразным "ключом" к его полной разборке. Чашечка-углубление, проточенная в передней части боевой личинки, наезжает на шляпку гильзы при закрывании затвора и служит для его центровки по оси канала ствола. Этим повышается кучность боя. Затвор и подающая пружина с крышкой магазина извлекаются из винтовки при ее чистке после стрельбы и смазки. Это будет неполная разборка. Полностью винтовка разбирается после того, как она побывала в воде, грязи, снегу и ей требуется капитальная чистка. В таком случае все металлические части отделяются от деревянных и винтовка разбирается "до винтика". Ствол, на котором наглухо закреплены основания прицельной планки и мушки, соединен со ствольной коробкой резьбовым соединением наглухо, раз и навсегда, под горячей посадкой. Вывинтить его возможно только в оружейной мастерской. Ствольная коробка представляет собой довольно сложную фрезерованную деталь. На нее крепится спусковой механизм: пружина-шептало с винтом и спусковой крючок с осью, а также отсечка-отражатель, пружина которой посажена в пазу "ласточкин хвост". В нижней передней части ствольная коробка имеет силовой упорный выступ с опорной площадкой (фото 26). В нижней части этого выступа имеется резьбовое отверстие для малого соединительного винта. В хвостовой части ствольной коробки имеется отверстие для большого соединительного винта. Этими двумя винтами ствольная коробка со стволом, накладываемая на ложе сверху, соединяется с магазинной коробкой, вставляемой в ложе снизу. Вышеназванные винты в завернутом состоянии "стягивают" через ложе эти металлические части друг с другом, образуя "посадку" оружия. Ствол в передней части притягивается к ложу через деревянную ствольную накладку двумя ложевыми кольцами. Магазинная коробка - штампованно-сварной конструкции (фото 27) с подавателем, который может быть легко открыт при необходимости извлечь нерасстрелянные патроны.


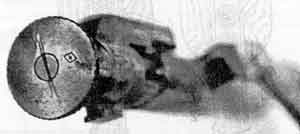

Фото 25. Правильно собранные ударник, и курок


Фото 26. Упор ствольной коробки с ввинченным малым соединительным винтом

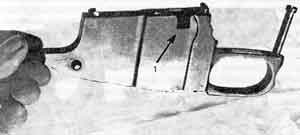

Фото 27. Магазинная коробка: 1 - вырез для отсекающего зуба пружины отсечки-отражателя


Фото 28. Опорный нагель


Фото 29

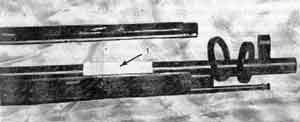

Фото 30

Капитан Мосин продумал систему так, что геометрией деталей попавшая в механизм грязь при движении затвора отбрасывается или наружу, или в люфты и полости системы, откуда грязь и песок все равно выталкиваются за пределы оружия движущимися частями. Затвор винтовки, имея люфты в сочленении своих деталей, может слегка "изгибаться" по оси, "обходя" при продольном движении песок, попавший в ствольную коробку. Если песка насыпалось столько, что затвор уже не закрывается, оружие достаточно протереть тем, что есть под рукой, вынув затвор и подаватель магазинной коробки. Но даже нечищеная трехлинейная винтовка во фронтовых условиях может эксплуатироваться бесконечно долго. Разумеется, из уважения к оружию его надо чистить, и чем чаще, тем лучше. Детали винтовки Мосина не хромированы и поэтому подвержены интенсивному ржавлению. Враг номер один оружия - ржавление внутренних поверхностей. При этом увеличиваются ненужные люфты, механизм начинает "стучать", разброс ствола увеличивается. Канал ствола и патронник нужно чистить после каждой стрельбы, лучше всего ершиком, смоченным керосином. Керосин довольно быстро "отъедает" из пор металла и нагар, и ржавчину. Чистить нужно и чашечку боевой личинки затвора; прорвавшиеся через зазор капсюльного гнезда агрессивные газы действуют на нее разрушающе. Смазывать можно только металлические детали. Дерево от оружейного масла становится хрупким.

В Российской империи, а затем в СССР трехлинейная винтовка неоднократно подвергалась модификации. И в первый раз в 1910 году, когда на вооружение был принят более сильный патрон с остроконечной пулей. Тогда на оружии появилась прицельная рамка Коновалова и опорный нагель (фото 28), который воспринимал импульс повышенной отдачи от опорного выступа ствольной коробки. На винтовке появилась ствольная накладка, предохраняющая руки стрелка от ожогов. На пехотном варианте ствольная накладка "прихватывалась" винтовыми ложевыми кольцами, на драгунском - разрезными пружинными. Кроме этих образцов выпускался также короткий кавалерийский карабин для казачьих и пластунских полков.

Оружие, выпускаемое в "императорское" время, было превосходного качества. Кучность боя пехотной винтовки образца 1910 года "на сто сажень" (180 метров) была "4,5х3,5 дюйма" (11х8 см). Так стреляли обычные серийные винтовки обычными "валовыми" патронами. Точность изготовления и чистота обработки в наше время вызывают только восхищение. Метод "госприемки" того времени был прост: сто винтовок разбирались до винтика, детали смешивались в кучу, и потом оружие снова собирали. При контрольном отстреле на "сто сажень" разброс каждой винтовки не должен был превышать уставного уровня. Иначе браковалась вся партия в несколько тысяч штук. Впрочем, такие случаи были чрезвычайно редки.

После 1931 года выпускались винтовки только драгунского (слегка укороченного) образца. Система была предельно упрощена: граненая ствольная коробка стала круглой, буковые и ореховые ложа заменили на березовые, а прицельную рамку Коновалова - на секторную. Изменили крепление штыка: раньше оно было с винтовой затяжкой, потом стало с обыкновенной защелкой. Специальную "белую" сталь шептала-пружины заменили на обыкновенную черную. Были и другие упрощения, вследствие чего кучность боя винтовки ухудшилась. Положение не спасло и то, что вместо трех нарезов в канале ствола стали делать четыре. Снайперы с тех пор и до сего времени вынуждены отбирать путем пристрелки особо удачно изготовленные стволы. Кроме того, приходится отлаживать механизм оружия и посадку металлических частей на ложе. При этом обращают внимание на состыковку поверхности опорного выступа ствольной коробки (7 на фото 26) с опорной площадкой нагеля (1 на фото 28). Эти поверхности должны контактировать по всей своей площади. Обратите внимание на "залысины", указанные стрелками 1 на фото 26 и 2 на фото 28. Они означают, что импульс отдачи принимается нагелем сбоку, с одной стороны. Бой такой винтовки не будет точным. Для полного контакта по всей поверхности вышеуказанные детали друг к другу подгоняются надфилем. У собранной винтовки надо "посадить" ствол: при слегка отпущенных соединительных винтах винтовку несколько раз ударить прикладом об пол, после чего винты затянуть. Ствол не должен "болтаться" между ложей и ствольной накладной, для этого его сажают на прокладку-сальник, изготовляемый из хлопчатобумажной байки (стрелка 1 фото 29). Старые мастера терпеливо выбирали пустоты в ствольной накладке и ложе, а ствол сажали на два сальника, между которыми он не касался деревянных частей вообще. Чтобы шомпол не болтался, между ним и ложей ставилась мягкая прокладка (5 на фото 23). Между гребнем затвора и ложей также подклеивалась мягкая фетровая прокладка (стрелка 7 на фото 30). Ничто не должно стучать: лишний стук - это лишнее сотрясение, лишняя степень бокового смещения пули. Старые снайперы стреляли только со штыком дореволюционного выпуска. Такой штык, плотно затянутый на стволе винтом, служил как противовес и сокращал собственные колебания ствола при выстреле. Над регулировкой и отладкой оружия снайперы работали постоянно. Хорошо отлаженная винтовка с отборным стволом и была способна достать цель "между глаз" на расстоянии 800 метров. Это завидная точность даже для современного спортивно-целевого оружия. Для снайперского применения на трехлинейную винтовку ставились оптические прицелы ПУ (фото 31-33), а также прицелы марки ПЕ, ПБ, одинаковые по конструкции, но с разными кронштейнами. На снайперской винтовке рукоятка затвора имеет удлиненную изогнутую форму из-за оптического прицела, находящегося строго над ствольной коробкой. По этой же причине заряжать снайперские винтовки из обоймы нельзя. Магазин приходится наполнять, вкладывая патроны сверху один за другим, просто нажимая патроном вниз. Патрон, "прихваченный" отсечкой-отражателем, вверх уже не выпадет.

Стрелять из трехлинейной винтовки следует, плотно прижав приклад к плечу, иначе вместо глухого толчка при выстреле стрелок получит в плечо очень сильный удар, буквально сбивающий с ног. У правильно отлаженной винтовки всегда будет зазор между хвостовиком ствольной коробки и вырезом ложа (стрелка 2 на фото 21). Если такого зазора нет, при выстреле будет ощущаться противное резкое сотрясение, или, как говорят, винтовка "дерется".

Для постановки оружия на предохранитель при закрытом затворе и патроне, находящемся в патроннике, необходимо: оттянуть курок назад до упора, не отпуская, повернуть его против часовой стрелки и отпустить (7 на фото 34). Этот процесс требует значительных физических усилий. При таком положении курка боек не достанет до капсюля и затвор не откроется. Винтовка снимается с предохранителя в обратном порядке. При длительном хранении затвор открывается, курок оттягивается назад, поворачивается против часовой стрелки и отпускается. В таком положении боевая пружина отпущена и не "вянет" (7 на фото 35).

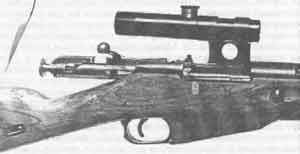

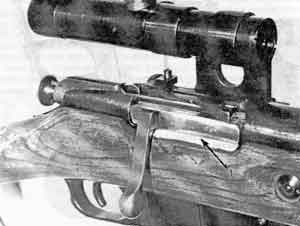

Фото 31. Изогнутая рукоятка затвора не задевает за оптический прицел. Магазин наполняется нажатием патрона сверху вниз. На снимке виден патрон, удерживаемый от выпадения вверх лопастью отсечки-отражателя

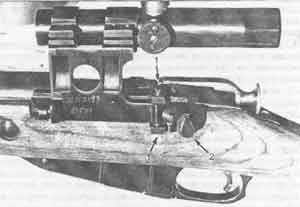

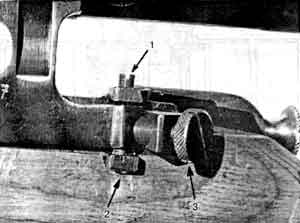

Фото 32. Постановка оптического прицела ПУ:
1 - винты /вертикальной регулировки; 2 - запирающий винт (затянут)

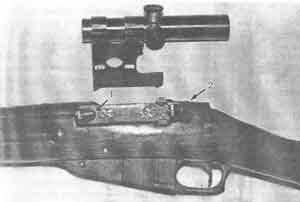

Фото 33. Крепление оптического прицела:
1 - сферическая опора;
2 - запирающий винт (отпущен)

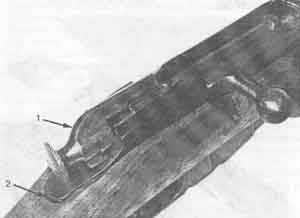

Фото 34. Винтовка, поставленная на предохранитель. Курок 1 с силой оттянуть назад, повернуть против часовой стрелки и отпустить. 2 - необходимый зазор

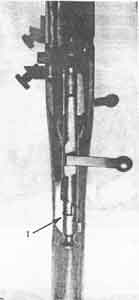

Фото 35. Винтовка, поставленная на длительное хранение. Курок 1 оттянут назад и повернут влево

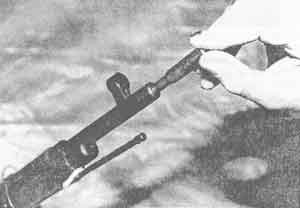

Фото 36. Выбор оружия:
— боевой патрон с силой вставить в ствол;
— "прокрутить" несколько раз

При выборе винтовки следует учесть, что среди нового оружия есть много бывшего на фронте и искусно отреставрированного. Оружие, долгое время бывшее в употреблении, имеет в передней части канала ствола "раструб". В ствол так или иначе попадает пыль, частички которой действуют как наждак, когда при выстреле пуля "тянет" их за собой. Как .известно, 1 грамм пыли "выносит" за собой 1 грамм металла. Поэтому существует простой способ выбора ствола: с дульной части в ствол вставляют пулю боевого патрона (фото 36) и с силой проворачивают ее там. На пуле остается "поясок" потертости. Чем ближе этот "поясок" к носику пули, тем выше качество ствола. Таким образом, из нескольких стволов можно предварительно выбрать лучший. Бывает, что пуля полностью проваливается в ствол даже с дульцем гильзы. Такое оружие бьет сильно, но кучности стрельбы не будет. Тогда сверлом Ф-10 канал ствола со стороны дульного среза высверливается на глубину 4-5 см. Раструб при этом "убирается", кучность практически восстанавливается, но оружие надо пристреливать заново. Если патронник раздут настолько, что стреляные гильзы не выходят после выстрела, патроны необходимо смазывать парафином.

За прошедшее столетие трехлинейных винтовок и карабинов было изготовлено несколько десятков миллионов. Кроме России, они производились в Финляндии, Польше, Сербии, Англии (так называемый английский заказ в Первую мировую войну). В каких странах винтовка стояла на вооружении - перечислять долго. Трехлинейная винтовка участвовала во всех войнах этого столетия по всему земному шару. Из нее стреляли в джунглях Индокитая и Латинской Америки, пустынях Африки и Средней Азии, на экваторе и на Северном полюсе. От нее часто требовали невозможного, и она никогда не подводила.

К ней привыкли настолько, что перестали замечать, как перестают замечать привычную безотказную вещь. Винтовка Мосина разъехалась по свету. После Второй мировой войны правительство СССР втайне от своих граждан продавало запасы этих винтовок более чем в 40 государств мира. Несколько сотен тысяч русских винтовок было продано... в США! И в оружейных магазинах эти винтовки не залежались. Трехлинейную винтовку не рекламировали - такое оружие в рекламе не нуждается.

Последнее время часто говорят и пишут об отсутствии в России специальной винтовки точного боя. Да, сейчас такой винтовки нет. А совсем недавно была. На фото 37 представлена винтовка АВ - спортивный вариант трехлинейной винтовки'с утолщенным стволом особо точной обработки. Кучность боя такого оружия - 3х2 см на дистанции 100 метров целевым патроном. Для "полицейских" целей этого вполне достаточно. Винтовки АВ пошли на переплавку, когда в конце 70-х годов боевые стволы сняли с Олимпийской программы.

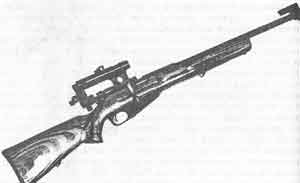

Фото 37. Винтовка АВ калибра 7,62 мм

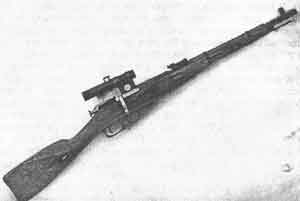

Фото 38. Карабин с оптическим прицелом ПУ

Трехлинейный карабин (укороченный вариант винтовки) впервые появился в 1907 году для вооружения кавалеристов. Немного модернизировался в 1938 году, а в 1944 году к нему был разработан неотъемный откидной штык. Эти карабины с отборными стволами или изготовленные на заказ обеспечивали кучность боя 5х4 см на дистанции 100 метров обычным патроном. Поэтому на них нередко ставили оптический прицел ПУ и применяли для работы в разведдиверсионных группах (фото 38). Короткие карабины оказались практичными, маневренными и удобными для работы в условиях населенных пунктов и поэтому применялись в НКВД, КГБ и милиции для обезвреживания вооруженных и особо опасных "клиентов". В обиходе короткий карабин с оптическим прицелом оказался настолько практичным, что продолжал применяться даже после вооружения вышеназванных ведомств хорошими, но чрезмерно Длинными для "полицейской" работы автоматическими винтовками СВД.

За труды на благо Отечества Высочайшим Указом капитан Мосин был произведен в чин полковника, и ему было пожаловано 30 000 рублей золотом, деньги немалые, которые он разделил с приданной ему бригадой слесарей, сработавших первые образцы нового русского оружия. Мосин умер в безвестности. Из его винтовки стреляют до сих пор. Тактико-технические данные трехлинейной винтовки представлены в табл. 1.

Таблица 1
Тактико-технические данные трехлинейной винтовки

Калибр7,62 мм
Количество нарезов4
Патрон — американский к пулемету «максим»7,62х53 мм
Количество патронов в магазине5
Вес винтовки4,0—4,2 кг
Вес карабина3,5кг
Длина со штыком1660—1734 мм
Длина без штыка1238—1306 мм
Длина карабина1016—1020 мм
Длина карабина 1944 г. со штыком1330 мм
Вес пули:

легкой

9,6 г

заряд пороха

3,25 г

тяжелой

11,8 г

заряд пороха

3,10 г
Дульная энергия пули из винтовки

образца 1910 г. тупоконечной

v нач 620 м/с 70 кгм

остроконечной легкой

v нач 880 м/с 376 кгм

образца 1908 г. тяжелой

v нач 800 м/с 376 кгм

образца 1931 г. легкой

v нач 865 м/с 370 кгм
Дальность полета пули:
легкой3,5 км
тяжелой5 км
Дальность действительного огня:
винтовка800 м
карабин550 м

СНАЙПЕРСКАЯ ВИНТОВКА ДРАГУНОВА

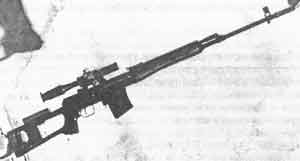

Фото 39. Снайперская винтовка Драгунова

Самозарядная снайперская винтовка Драгунова (СВД) - современное оружие снайперского промысла, предназначенное для точного поражения отдаленных, малоразмерных, замаскированных и трудноразличимых целей (фото 39). Самозарядность и достаточная емкость магазина (10 патронов) обеспечивают повышенную скорострельность оружия и меткость поражения множественных целей, не давая им возможности укрыться.

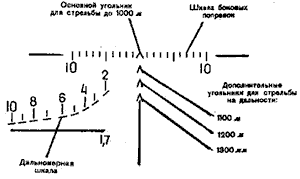

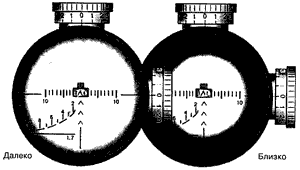

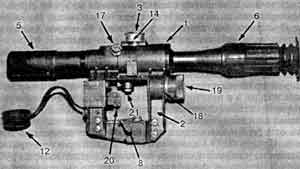

Винтовка комплектуется оптическим прицелом ПСО-1 с увеличением 4,3. Увеличение и светосила прицела позволяют обнаруживать и уничтожать малоразмерные, удаленные и замаскированные цели даже в условиях плохой видимости: в сумерках и тумане. Совершенная прицельная сетка прицела ПСО-1 позволяет без дальномера четко определять дистанцию до цели и быстро вносить поправки на ее движение и силу ветра. При необходимости стрельбы в темноте прицельная сетка становится отчетливо видна при включении специальной подсветки. Инфракрасные экраны, которыми оснащены старые образцы прицелов ПСО-1, позволяют вести стрельбу по целям, обнаруживающим себя в темноте свечением инфракрасных прожекторов. Центральная часть оружия представлена на фото 40, 41.

Принцип автоматики винтовки СВД основан на инерции подвижных частей. Запирание ствола жесткое и производится поворотом затвора в затворной раме. При этом боевые выступы затвора входят в опорные выточки ствольной коробки (подобно тому, как боевые выступы боевой личинки затвора трех' линейной винтовки образца 1891-1930 гг. при его повороте заходят за боевые выступы ствольной коробки).

Таким образом, происходит жесткое запирание ствола, необходимое при стрельбе мощными дальнобойными боеприпасами.

Ударно-спусковой механизм - куркового типа. При спуске курка последний ударяет по ударнику, расположенному внутри затвора, который разбивает капсюль. При сгорании порохового заряда, когда пуля проходит по стволу и минует газоотводное отверстие, часть пороховых газов поступает в газовую трубку и двигает газовый поршень, который, в свою очередь, давит на толкатель (шток). Последний оказывает влияние на затворную раму. Все вышеперечисленные части называются .подвижными. К тому времени как все эти подвижные части, -имеющие сравнительно большую, чем масса пули, общую массу, придут в заднюю крайнюю точку, пуля уже покинет канал ствола. Но инерция общей массы подвижных частей останется. Затворная рама, откатываясь назад под действием силы этой инерции, своей фигурной геометрией воздействует на затвор и поворачивает его. При этом боевые выступы затвора расцепляются с выточками ствольной коробки и происходит отпирание ствола. Далее затворная рама тянет затвор назад, он выбрасывателем-зацепом вытаскивает из патронника стреляную гильзу, закраина которой натыкается на отражающий выступ ствольной коробки, после чего гильза выбрасывается наружу через выводное окно крышки ствольной коробки.

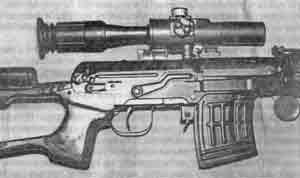

Фото 40. Центральная часть винтовки СВД справа

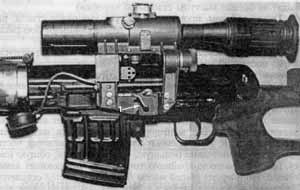

Фото 41. Центральная часть винтовки СВД слева. Для отсоединения прицела повернуть на себя ручку зажимного винта 1


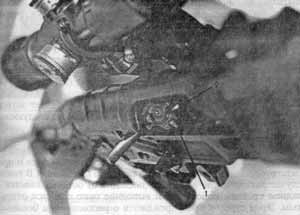

Фото 42. Ракурс со стороны выводного окна. Затвор удерживается в заднем крайнем положении поднятым остановом затвора:
1 - выступ-отражатель стреляной гильзы;
2 - выбрасыватель

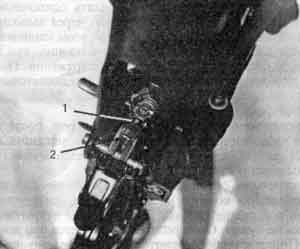

Фото 43. Ракурс со стороны магазина:
— поднятый останов затвора;
— поднятый подаватель останова затвора

Двигаясь назад, затворная рама поворачивает курок вокруг оси и взводит его. По окончании инерции отдачи усилием пружины возвратного механизма затворная рама вместе с затвором возвращается в переднее положение. Если в магазине есть патроны, затвор подхватывает верхний из них (пли последний) и досылает его в ствол. Затворная рама продолжает движение вперед, при этом ее фигурная геометрия поворачивает затвор вокруг оси и происходит запирание ствола. При следующем выстреле вышеописанный цикл повторяется.

Когда в магазине израсходован последний патрон, подаватель магазина, поднявшийся к его горловине, воздействует на останов затвора (7 на фото 42, 43), который поднимается и препятствует возвращению затвора в переднее положение. В таком случае затвор после выстрела (последнего) останавливается в заднем крайнем положении и выводное окно остается открытым. Этим стрелок предупреждается о расходовании боекомплекта.

После замены пустого магазина на полный рукоятку затворной рамы достаточно чуть-чуть подать назад (при этом останов затвора освобождается и уходит вниз) и отпустить. Под действием возвратного механизма затворная рама продвинется вперед, винтовка окажется с патроном в стволе и готовой к выстрелу. При необходимости выстрелить одиночным патроном при вставленном магазине патрон через выводное окно "вдавливается" в полость магазина. При этом "шляпка" патрона должна находиться посреди губок магазина, там, где они расширены специально для удобства снаряжения. После чего патрон не обязательно отводить назад: его достаточно просто "втолкнуть" поглубже и прижать в сторону, затем чуть отвести назад и отпустить затворную раму.

При снаряжении магазина каждый патрон, после того как он будет "вдавлен шляпкой" посреди губок магазина, отводится назад до упора, затем в магазин аналогичным образом "вдавливается" очередной патрон.

При стрельбе с оптическим прицелом обязательно используется специальная кожаная щека-подставка, фиксирующая постоянное положение головы. Для стрельбы открытым прицелом щека не нужна. Она крепится и снимается при помощи защелки. Порядок разборки винтовки СВД представлен на серии фотографий 44-56.

Сборка производится в обратном порядке.

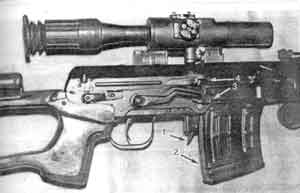

фото 44. Перед разборкой:
— нажать защелку магазина 1;
— извлечь магазин 2
— снять предохранитель, отвести затвор назад, проверить оружие на отсутствие патрона


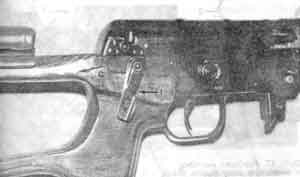

Фото 45. Разборка винтовки:
при снятом прицеле повернуть по часовой стрелке до отказа замыкатель крышки ствольной коробки 1 и поставить его на фиксатор

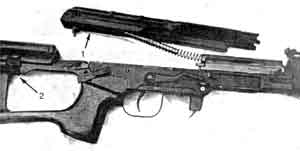

Фото 46. Разборка винтовки:
— отделить вверх крышку ствольной коробки с возвратным механизмом 1,
— при необходимости отстегнуть "щеку" 2

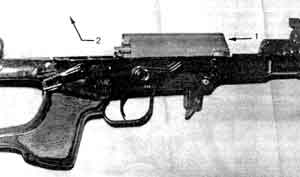

Фото 47. Разборка винтовки:
— затворную раму подать назад - 1;
— затворную раму извлечь вверх - 2


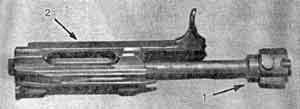

фото 48. Разборка винтовки:
затвор 1 повернуть и извлечь из затворной рамы 2

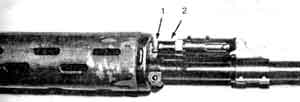

Фото 49. Разборка винтовки:
замыкатель 1 прижать к газовой трубке 2 до упора

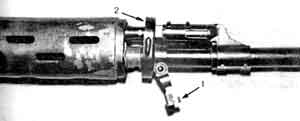

Фото 50. Разборка винтовки:
— повернуть замыкатель 1 по часовой стрелке; ~ сдвинуть вперед верхнее упорное кольцо 2

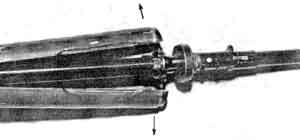

Фото 51. Разборка винтовки:
развести в стороны ствольные накладки

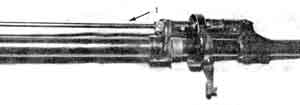

Фото 52. Разборка винтовки:
толкатель 1 отвести назад, вывести из гнезда поршня


Фото 53. Разборка винтовки:
— толкатель 1 подать вверх и отделить;
— извлечь "к затвору" газовый поршень 2

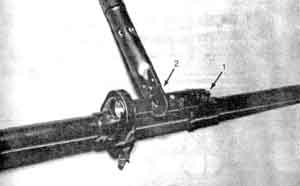

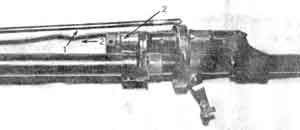

Фото 54. Разборка винтовки:
— нажать на защелку газовой трубки 1;
— ключом пенала захватить и вывинтить газовую трубку 2

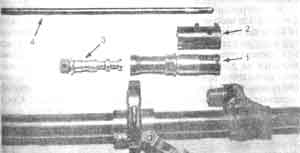

Фото 55. Детали разобранного газоотводного узла
1 - газовая трубка;
2 - газовый регулятор;
3 - газовый поршень;
4 - толкатель

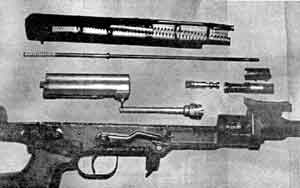

фото 56. Механизм СВД в разобранном виде

Из винтовки СВД огонь можно вести только одиночными выстрелами. Носимый боезапас составляет 50 патронов (5 магазинов). В пределах этого количества патронов винтовка не перегревается и не меняет стабильности боя даже при интенсивной стрельбе.

В конструкции СВД предусмотрен газовый регулятор (2 на фото 55). Он необходим для корректирования траектории полета пули по высоте в зимнее и летнее время. Летом положение газового регулятора открытое (7 на фото 57). Зимой, при низких температурах, когда часть энергии порохового заряда расходуется на дополнительный нагрев ствола, положение газового регулятора закрытое (2 на фото 58). В летнем положении (№ 1) открыто боковое отверстие в газовой трубке, и поэтому давление пороховых газов в стволе несколько падает. Соответственно, понижается траектория полета пули. Если летом поставить газовый регулятор в зимнее, закрытое, положение (№ 2), то боковое отверстие в газовой трубке перекрывается, давление в стволе повышается и, соответственно, траектория полета пули повышается. При температуре 25°С превышение траектории полета пули на дистанции 100 м с закрытым регулятором будет на 4 см выше, чем при открытом; при температуре 30°С - на 5 см выше. Зимой при минус 20°С при открытом газовом регуляторе на той же дистанции стрельбы траектория пули будет на 7-8 см ниже, чем при закрытом (зимнем) положении регулятора. Газовый регулятор закрыт и тогда, когда из-за чрезмерного загрязнения газоотводного узла в боевых условиях, при невозможности разобрать и вычистить оружие, автоматика винтовки начинает отказывать. При таком отказе затвор открывается назад вручную, а вперед он доходит усилием возвратной пружины. Установка газового регулятора представлена на фото 59.

Собственно, из винтовки СВД можно стрелять и при отсутствии газового поршня и толкателя, перезаряжая оружие вручную. Средняя точка попадания при этом на дистанции 100 м понизится зимой на 4-5 см, но кучность боя заметно возрастет из-за отсутствия влияния взаимовибрации подвижных частей.

Особенность винтовки СВД - возможность быстрого снятия и быстрой постановки на посадочное крепежное место ("ласточкин хвост") оптического прицела без ухудшения качества боя и меткости стрельбы. Кроме того, для стрельбы в темноте на это посадочное место крепятся ночные прицелы НСП, НСПУ и НСПУ-3.

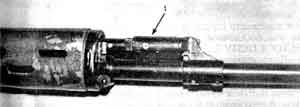

Фото 57. Газовый регулятор в нормальном открытом {летнем) положении N 1


Фото 58. Газовый регулятор в закрытом (зимнем) положении N 2

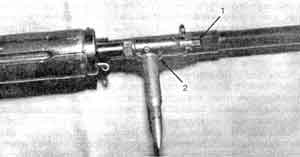

фото 59. Для установки газового регулятора:
— нажать на защелку газовой трубки 1;
— в зацепы регулятора 2 вставить закраину гильзы и повернуть регулятор

Для поражения живой силы из винтовки СВД применяются специальные патроны особо точного боя под названием "снайперские". Для стрельбы по легкобронированным целям используются патроны точного боя со стальным сердечником с маркировкой "серебряный носик". (Подробнее о данных боеприпасах см. далее.) При стрельбе из СВД, как и при стрельбе из трехлинейной винтовки, могут применяться патроны с тяжелыми пулями, трассирующими и бронебойно-зажигательными, а также спортивно-целевые патроны калибра 7,62 мм различных серий.

ВНИМАНИЕ! Без особой необходимости не следует увлекаться стрельбой трассирующими и бронебойно-зажигательными пулями. Трассеры таких пуль выделяют при сгорании химически агрессивные газы, которые разрушающе действуют на ствол. Детали газоотводного узла подвержены интенсивному ржавлению, поэтому винтовку необходимо чистить (желательно обезвоженным керосином) даже после одного выстрела. ЗАПРЕЩАЕТСЯ чистить винтовку стальным шомполом со стороны пламегасителя (с дульной части): при этом медленно, но верно стираются нарезы на выходе и оружие теряет кучность боя.

Боевой ресурс винтовки СВД при правильном и своевременном уходе составляет 25 000 выстрелов без ухудшения кучности боя.

Мушка открытого прицела перемещается в позу "ласточкин хвост" (7 на фото 60). Один оборот мушки равен перемещению средней точки попадания на 16 см по высоте при дистанции стрельбы 100 метров. На той же пристрелочной дистанции одно деление горизонтальной шкалы основания намушника (предохранителя мушки) равно в проекции одной тысячной, или перемещению средней точки попадания по горизонту на 10 см (фото 61).

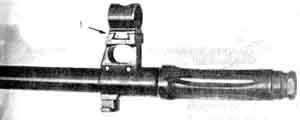

Фото 60. Мушка с намушником и пламегаситель. Для горизонтальной пристрелки мушка с намушником (предохранителем мушки) перемещается в "ласточкином хвосте" давлением мушковода или ударами молоточка по медному штифту


Фото 61. Горизонтальное перемещение мушки на одно малое деление шкалы основания мушки 1 вызывает перемещение средней точки попадания на одну тысячную дистанции до цели

ВНИМАНИЕ! При стрельбе из абсолютно новой винтовки может наблюдаться нестабильность боя: 2 пули вправо, 3 пули влево и т.п. Это явление прекращается после настрела 350-400 выстрелов, когда рабочие поверхности подвижных частей "приработаются" друг к другу. Иногда нестабильность наблюдается при стрельбе из винтовки заведомо кучного боя. Причиной в таком случае могут послужить плохо затянутые винты крепления кронштейна оптического прицела или неправильное прилегание внутренних кожаных сальников, находящихся в поправочных механизмах прицела (подробнее об этих неисправностях см. "Практика оптического прицела", с. 82). В целом винтовка СВД очень удачно сбалансирована и не требует дополнительных регулировок.

Это оружие появилось в 1963 году и заменило самозарядную винтовку Токарева, которая при эксплуатации требовала повышенной квалификации снайпера и была щепетильна в обращении. Винтовка СВД избавлена от этих недостатков, выдерживает самое варварское обращение, проста в эксплуатации и абсолютно надежна в боевом применении. Самозарядная винтовка Драгунова проектировалась как оружие особо точного боя для снайперской работы в любых условиях. Первые серии винтовок производились из стали очень хорошего качества, при повышенной точности изготовления и безукоризненной чистоте обработки канала ствола. Кучность боя винтовок СВД, изготовленных в 60-е годы, была необычайно высока даже для неавтоматических магазинных винтовок. При указанных в инструкции параметрах разброса, не превышающих 8х8 см при дистанции стрельбы 100 метров, нередко можно было встретить экземпляры с кучностью 3х2 см на той же дистанции стрельбы.

Начиная с 70-х годов качество винтовок, поступающих в войска, резко ухудшилось. В недрах ЦК КПСС возникло мнение о ненужности оружия сверхточного боя.

Очень высокие государственные чины СССР опасались прицельной стрельбы. Чьим-то указанием снайперское оружие было переведено в разряд линейного. В эти годы в СССР снайперская подготовка в армии и ДОСААФ была постепенно сведена на нет. Задачей армейского снайпера стало не поражение пулей головной цели между глаз на дистанции 400 м, как было раньше, а попадание на том же расстоянии в любую точку мишени "пулемет со вторым номером". Это считалось достаточным.

До настоящего времени самозарядную снайперскую винтовку более точного боя, более надежной конструкции и меньшего веса создать так и не удалось. В мировой оружейной практике СВД признана самой удачной боевой системой своего класса. Более того, эта винтовка стала своеобразной вехой в развитии огнестрельного самозарядного оружия. Она оригинально скомпонована, тщательно рассчитана математически и выполнена с немалым запасом прочности. Винтовка СВД не ломается, не изнашивается и не отказывает. Она так же нечувствительна к пыли, грязи, песку и механическим ударам, как и автомат Калашникова. Эта система не нуждается в дополнительных регулировках и отладках. Ею просто пользуются как безотказным боевым инструментом.

Советский Союз экспортировал оружие только очень высокого качества. Винтовку СВД никто и никогда не рекламировал: она рекламировала себя сама. За прошедшие десятилетия прицельная стрельба из нее унесла десятки (если не сотни) тысяч жизней во всех климатических зонах земного шара. Причем от стреляющих не поступало претензий на отказы, неподачу патронов, осечки и прочие задержки. На результативность стрельбы нареканий тоже не было. Постепенно это оружие приобрело довольно мрачную репутацию. Винтовку СВД, ставшую зловещей легендой, оружейные коллекционеры на Западе стараются заполучить всеми правдами и неправдами - по причине повышенного боевого воздействия она запрещена к свободной продаже в странах Западной Европы, США и Канаде.

По технической схеме СВД были созданы ее укороченный вариант СВУ (снайперская винтовка укороченная) и охотничий карабин "Тигр", конструктивно повторяющий СВД, но без пламегасителя и газового регулятора, со стилизованным прикладом, приспособленным для охотничьей стрельбы. Эксплуатационно-баллистические характеристики винтовки СВУ и карабина "Тигр" аналогичны характеристикам винтовки СВД. Тактико-технические данные винтовки СВД представлены в табл. 2.

Таблица 2
Тактико-технические данные винтовки СВД калибра 7,62 мм

Вес4,3 кг
Длина1225 мм
Длина ствола62 см
Шаг нарезов320 мм
Количество нарезов4 (правое вращение)
Начальная скорость пули836-840 м/с
Дальность полета пули4000 м (патрона "снайперский")
Убойность пули сохраняется на дистанции полета3800 м
Дистанция действительного огня:
по ростовой фигуредо 800 м
по головной целидо 600 м
Скорострельность практическая30 выстрелов в минуту
Емкость магазина10 патронов
Канал стволахромирован
Кучность боя, положенная4 выстрела на дистанции 100 м по инструкции не должны выходить из круга диаметром 8 см
Прямой выстрел:
по грудной цели высотой 50 см450 м
по головной цели высотой 30 см350 м
по ростовой цели высотой 150 см600 м

БЕСШУМНАЯ ВИНТОВКА ВСС ("ВИНТОРЕЗ")

Винтовка специальная снайперская ВСС "Винторез" (фото 62-64) позволяет вести бесшумную и беспламенную стрельбу и является оружием скрытого нападения и защиты.

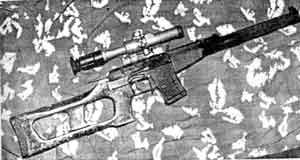

Фото 62. ВСС. Общий вид

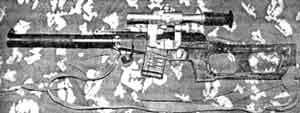

Фото 63. ВСС с левой стороны

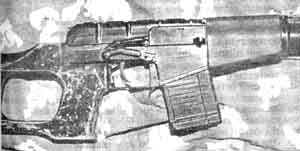

Фото 64. ВСС в профиль

Глушение звука выстрела основано на интегрирующем принципе. При прохождении пули мимо множества отверстий в стенках ствола пороховые газы проникают через них в расширительную камеру глушителя не сразу, а последовательно. При таком последовательном расширении раскаленных пороховых газов их температура падает, следовательно, сокращается объем и "выхлопное" давление. Кроме того, при вышеописанном процессе единый звуковой выхлоп дробится на многие составляющие. Остаточные звуковые волны, отражаясь от косо поставленных перегородок сепаратора, накладываются друг на друга в противоположных фазах и взаимно поглощаются.

Из винтовки можно вести огонь как одиночными выстрелами, так и очередями.

Для скрытого ношения от винтовки отделяются прицел, приклад и глушитель. Все эти части укладываются в габариты 37х27х4,5 см и могут переноситься в обыкновенном портфеле.

Стрельба производится специальными патронами СП-5 и СП-6. Пули патронов СП-6 имеют стальной сердечник и пороховой заряд, усиленный по сравнению с патроном СП-5 на 20%. На дистанции 200 метров пуля патрона СП-6 пробивает стальной лист толщиной 6 мм, на дистанции 500 метров - толщиной 2 мм при безусловном поражении живых целей, находящихся за этими укрытиями. Однако без необходимости стрелять только патронами СП-6 не рекомендуется, так как они вызывают повышенный износ ствола и механизма оружия. Для стрельбы по небронированным целям и для тренировок применяется патрон СП-5. Баллистика патронов СП-5 и СП-6 различна по высоте траектории, поэтому винтовку нужно пристреливать отдельно под каждый из этих боеприпасов.

Прицельная дальность по голове - 200 метров, по корпусу - 400 метров. Винтовка снабжается прицелами: оптическим ПСО-1 и ночным НСПУ-3.

Конструкция "Винтореза" предельно проста. Особенность ее - ударно-спусковой механизм, состоящий из ударника и двух шептал - одно для автоматического, другое для одиночного огня. Принцип автоматики и запирания ствола такой же, как у автомата Калашникова. Разборка представлена на фото 65-78. Сборка производится в обратном порядке. Особенности устройства "Винтореза" и патронов к нему представлены на фото 79-83. Патрон СП-6 в разобранном виде представлен на фото 84, 85.

Ресурс винтовки ВСС официально составляет 1500 выстрелов, но при своевременном уходе, чистке и смазке это оружие выдерживает до 5000 выстрелов без ухудшения качества боя.

При работе в снайперской паре одному из снайперов очень желательно иметь "Винторез". Он начинает бесшумную стрельбу, "снимая" тех, кто находится в задних порядках противника. Другой снайпер, вооруженный обычной винтовкой, включается в события тогда, когда противник обнаруживает результаты работы "бесшумника". В другом варианте стрелок с любым "шумным" оружием "обнаруживает" себя стрельбой, провоцируя противника на ответные действия. После чего снайпер с "Винторезом" с близких дистанций под шумовым прикрытием напарника уничтожает выявленные огневые точки противника. Особенно эффективен "Винторез" ночью с ночным прицелом при боевых действиях в населенных пунктах.

Винтовка ВСС сконструирована для выполнения точной, аккуратной и тихой работы по принципу "укусил и скрылся". Не следует увлекаться частой и длительной стрельбой из нее. Для точности боя люфты между рабочими поверхностями рабочих частей оставлены минимальными, и после отстрела трех полных магазинов отложения порохового нагара отрицательно сказываются на безупречности работы механизма. В непрерывном режиме оружие выдерживает и большее количество выстрелов, но, остыв после этого, "Винторез" начинает "спотыкаться". Это явление особенно дает о себе знать в сырую погоду, ибо при повышенной влажности воздуха пороховой нагар имеет свойство "разбухать". Поэтому винтовку нужно чистить как можно чаще. Для непрерывной автоматической бесшумной стрельбы существует автомат специальный АС "ВАЛ", конструктивно повторяющий винтовку ВСС, имеющий большой разброс пуль.

По причине малого веса и сравнительно тяжелого ударника при его спуске и ходе вперед наблюдается незначительное смещение оружия назад из-за реакции боевой пружины. Поэтому, стреляя из ВСС, следует плотнее вжимать приклад в плечо.

Для обслуживания винтовки используется ружейная смазка РЖ.ОСТ 38:01:439-88.

ВНИМАНИЕ! Смазывать патроны запрещается! Они после этого не стреляют!

Винтовка ВСС, появившаяся в конце 80-х годов, за 10 лет своего существования стала оружейной легендой. Ее в больших количествах закупают США и другие страны. В боевом применении "Винторез" на порядок результативнее всех известных образцов оружия такого класса и назначения. Практичные американцы широко разрекламированным натовским системам предпочитают бесшумную и невидимую смерть российского производства. Тактико-технические данные винтовки ВСС представлены в табл. 3.


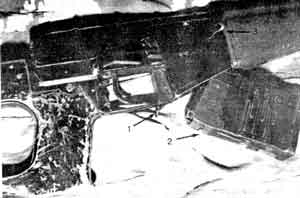

фото 65. Разборка "Винтореза":
— отжать защелку магазина 1;
— отсоединить магазин;
— открыть затвор, проверить оружие на отсутствие патрона

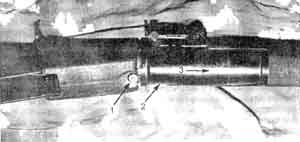

Фото 66. Разборка "Винтореза":
— утопить защелку глушителя 1;
— повернуть корпус глушителя 2;
— отделить вперед - 3


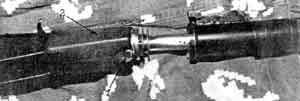

Фото 67. Разборка "Винтореза":
— утопить защелку глушителя 1;
— отделить цевье 2

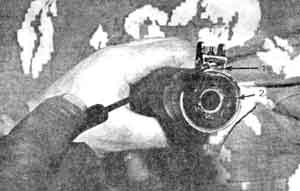

Фото 68. Разборка глушителя:
— отжать отверткой защелку сепаратора 1;
— шомполом вытолкнуть сепаратор внутрь глушителя 2


Фото 69. Разборка глушителя:
извлечь сепаратор из глушителя

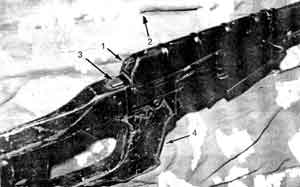

фото 70. Разборка "Винтореза":
— утопить фиксатор крышки 1;
— отделить крышку 2;
— утопить защелку приклада 3;
— отделить приклад 4

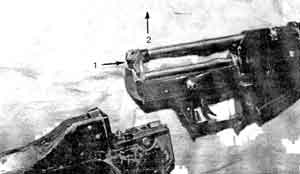

фото 71. Разборка "Винтореза":
— упор возвратной пружины подать вперед - 1;
— поднять вверх -2

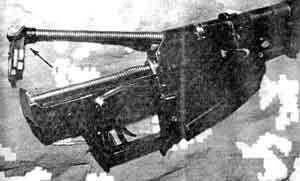

Фото 72. Разборка "Винтореза":
отделить возвратный механизм 1

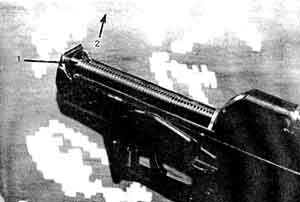

Фото 73. Разборка "Винтореза":
— направляющий шток подать к стволу 1;
— вывести из опорного гнезда вверх - 2

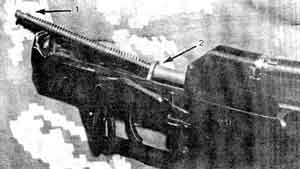

Фото 74. Разборка "Винтореза":
— отделить боевую пружину 1;
— отделить ударник 2

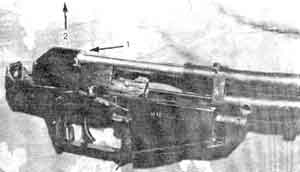

Фото 75. Разборка "Винтореза":
— затворную раму подать назад
— поднять и отделить -2

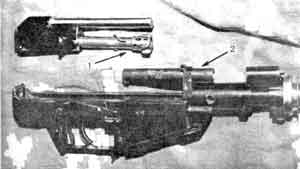

Фото 76. Разборка "Винтореза":
— затвор отделить вперед - 1;
— газовую трубку повернуть и отделить назад - 2

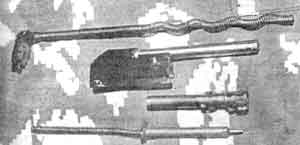

Фото 77. Запирающий и ударный механизмы в разобранном состоянии

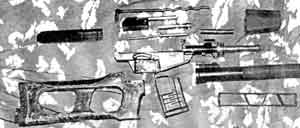

фото 78. ВСС в разобранном состоянии

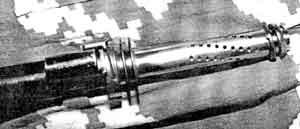

фото 79. Дырявый ствол бесшумной винтовки

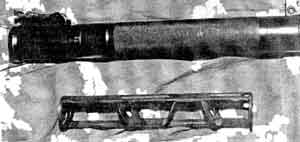

Фото 80. Корпус глушителя с прицельными приспособлениями и сепаратор

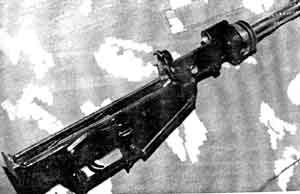

Фото 81. Ствол со ствольной коробкой и газовой камерой

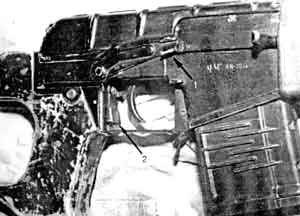

Фото 82. Работа предохранителя и переводчика вида стрельбы:
— поставлено на предохранитель - 1;
— переведено на стрельбу одиночными выстрелами - 2

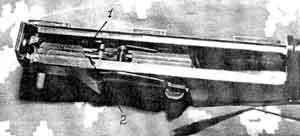

фото 83. Спусковой механизм:
1 - шептало автоматического огня;
2 - шептало одиночного огня


Фото 84. Патрон СП-6


Фото 85. Гильза и пуля патрона СП-6 со стальным сердечником

Таблица 3
Тактико-технические данные винтовки ВСС

Калибр9 мм
Длина894 мм
Ширина40 мм
Высота160 мм
Вес с пустым магазином и без прицела2,6 кг
Вес с пустым магазином и прицелом ПСО-13,41 кг
Вес с пустым магазином и прицелом НСПУ5,93 кг
Емкость магазина10 патронов
Прицельная дальность с оптическим и открытым прицелами400м
Прицельная дальность с оптическим ночным прицелом300 м
Вес патрона23 г
Вес пули16,2 г
Длина патрона56 мм
Начальная скорость полета пули290-300 м/с
Темп стрельбы60 выстрелов в минуту

МАЛОКАЛИБЕРНЫЕ ВИНТОВКИ

В спортивной литературе про них написано довольно много. В охотничьей практике применяются винтовки ТОЗ-8, ТОЗ-12, ТОЗ-16, ТОЗ-17, ТОЗ-18. Следует отметить, что однозарядные винтовки ТОЗ-8, ТОЗ-12 и ТОЗ-16 имеют более точный бой по сравнению с другими вышеупомянутыми марками, которые являются многозарядными. Дело в том, что в многозарядных магазинных охотничьих малокалиберных винтовках очень несовершенна подача патрона из магазина в ствол, вследствие чего часто происходят перекосы, утыкания, мягкие свинцовые пули деформируются при обратном ходе затвора и при подаче в ствол. Деформированная пуля всегда будет отклоняться в сторону. Кроме того, у этих винтовок тяжело закрываются затворы.

В практике борьбы с терроризмом малокалиберные винтовки применяются для точечной стрельбы при обезвреживании вооруженного и особо опасного контингента в населенных пунктах, где нежелательно стрелять из боевого дальнобойного и сильного оружия. Для этого обычно используются спортивные малокалиберные винтовки МЦ-12, "Стрела", "Тайга", CM, CM-2, "Урал", "Урал-2", кучность боя которых необычайно высока. У серийных винтовок такого типа кучность боя составляет обычно 18х12 мм на дистанции 100 м при стрельбе целевыми патронами. Такая кучность позволяет очень эффективно "достать" террориста, укрывающегося заложником, на расстоянии до 70 м, если винтовка оснащена диоптрическим прицелом, и на дистанции 200 м, если на винтовку поставлен оптический прицел. Далее 200 м эффективно стрелять по живой цели обычным спортивным малокалиберным патроном проблематично: пуля теряет скорость, становится "неубойной" и ее начинает "сносить" атмосферными возмущениями.

Кроме того, на преступный элемент, обладающий повышенной психоэнергетикой (а террористы обычно такими и бывают) свинцовая малокалиберная пуля обычного спортивного патрона не оказывает должного останавливающего действия. Бывали случаи, когда даже при попадании малокалиберной пулей в сердце или голову взвинченные и одержимые ублюдки на запасах адреналина двигались еще довольно долго и оказывали агрессивное сопротивление. Поэтому признано целесообразным применять малокалиберные патроны бокового огня повышенной мощности с полуоболочечной пулей, которые в последние годы стали производиться на Западе и поступать в СНГ для продажи в оружейных магазинах. Скорость пуль такого патрона в 1,5-2 раза больше, чем у обычного спортивного боеприпаса. Полуоболочечная "экспансивная" пуля при попадании в живую ткань "разворачивается" и тем самым оказывает повышенное останавливающее действие на противника. Например, малокалиберные американские патроны "Стингер", имеющие обычные линейные размеры, с полуоболочечной пулей придают ей начальную скорость 480 м/с. При попадании в голову террориста такая пуля оказывает действие, подобное пуле пистолета ТТ (проверено в городе Х при задержании вооруженного и особо опасного преступника). Малокалиберные пули очень быстро "вязнут" в воздухе и не летят далеко, какой бы высокой начальной скоростью они ни обладали. Кроме того, они дают "недалекие" рикошеты от стен, столбов и т.д. Поэтому снайперу контртеррористической группы и его начальству следует знать о таких особенностях малокалиберного оружия для его возможного применения в населенных пунктах.

Стрелять патронами "Стингер" по террористу очень хорошо, но, к сожалению, такие мощные патроны выдерживает не всякая малокалиберная винтовка. У большинства их запирание затвора происходит в одном месте: на его рукоятку, как у оконного шпингалета (7 на фото 86). И поэтому такой примитивный узел "одноплечего" запирания быстро изнашивается, затвор начинает "болтаться", появляются продольные люфты, винтовка начинает делать осечки, не выбрасывать стреляную гильзу. В конце концов увеличивается зеркальный зазор затвора (подробнее см. раздел 8 "Теория оружия и боеприпасов") и гильза начинает разрываться в патроннике при выстреле.

Для стрельбы патронами повышенной мощности пригодны только те малокалиберные винтовки, у которых затвор закрывается на два и более симметрично или асимметрично расположенных боевых выступа, например спортивные винтовки МЦ-12, "Стрела", "Тайга", "Урал", "Урал-2" и винтовка "Биатлон-6" (фото 87). Последнюю следует отметить особо. Ее запирание происходит на три асимметричных боевых выступа затвора (2 на фото 86). Ствол имеет шесть мелких нарезов, как нельзя более приспособленных для стрельбы патроном с оболочечной или полуоболочечной пулей. Патроны из пластмассового магазина подаются безупречно, без деформации пули, утыканий и перекосов. На "ласточкин хвост", выполненный на верхней поверхности ствольной коробки, можно легко ставить оптический прицел (фото 88). Данная оружейная система "легка в ходу", то есть затвор легко открывается и закрывается при перезарядке. Винтовка неприхотлива, имеет очень кучный бой и абсолютно безотказна в любых климатических условиях. Это оружие неоднократно использовалось снайперами-биатлонистками в горячих точках современного СНГ и Югославии. В боевом применении проявило себя безупречно.

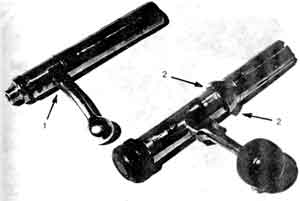

Фото 86. Затворы малокалиберных винтовок:
1 - ТОЗ-8 ТОЗ-12;
2 - "Биатлон-6". Видно два боевых выступа из трех

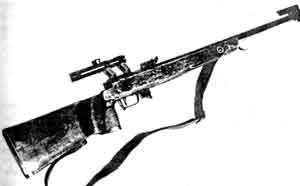

Фото 87. Малокалиберная винтовка БИ-6 калибра 5,6 мм бокового огня с оптическим прицелом ПУ

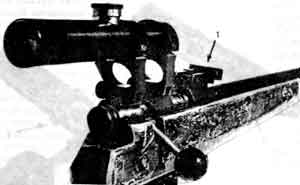

Фото 88. Крепление оптического прицела на винтовке БИ-6. "Окна" парного кронштейна позволяют прицеливаться открытым прицелом 1

ВНИМАНИЕ! Более современная винтовка "Биатлон-7" с "плавающим" шарнирным затвором на стрельбу патронами повышенной мощности не рассчитана. Точно так же не приспособлены для такой работы очень хорошая винтовка "Биатлон-4" и спортивные винтовки CM, CM-2, охотничьи винтовки ТОЗ-8, ТОЗ-12, ТОЗ-16, ТОЗ-17, ТОЗ-18.

Для постановки оптического прицела на малокалиберные винтовки, имеющие "ласточкин хвост" на верхней части ствольной коробки, используются обычные крепления, которые продаются в оружейных магазинах. Если такого посадочного места нет или прицел нужно поставить сбоку, то для постановки прицела на круглую ствольную коробку используется кронштейн прицела ПУ. Его основание спроектировано именно для установки сбоку на ствольную коробку, имеющую круглую форму (см. фото 66 и схему 8).

АРМЕЙСКИЕ СНАЙПЕРСКИЕ ПРИЦЕЛЫ

После революции и гражданской войны "промысел" метких стрелков культивировался в системах ВЧК, ОГПУ, НКВД. Естественно, для этого привлекались лучшие инструкторы и оружейники, тщательно отбиралось оружие отечественного производства и закупалось все лучшее, что было в иностранной оружейной практике. Своих оптических прицелов в СССР тогда не было. Поэтому в Германии были закуплены очень хорошие оптические прицелы, которые в начале 30-х годов производились в СССР по лицензии.

Позднее на этих прицелах немного изменили конструкцию поправочных механизмов, и они получили наименование ПЕ (прицел Емельянова) (фото 89). Оптическая схема прицела осталась практически без изменений. Как и у немецкого прототипа, наведение на резкость у прицела ПЕ производится вращением диоптрийного кольца (6 на схеме б) по индивидуальным особенностям зрения стрелка. Продольный разрез прицела ПЕ представлен на схеме 7.

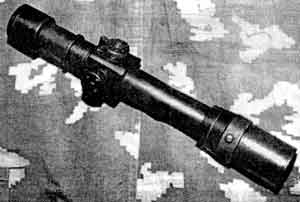

Фото 89. Оптический прицел ПЕ

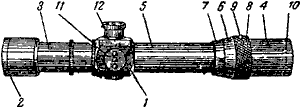

Схема 6. Общий вид оптического винтовочного прицела ПЕ:
1 - корпус; 2 - оправа объектива; 3 - объективная трубка; 4 - оправа окуляра; 5 - трубка окуляра; 6 - диоптрийное кольцо; 7 - гайка трубки; 8 - кольцо; 9 - стопор; 10 - гайка оправы; 11 - маховичок со шкалой боковых поправок; 12 - маховичок со шкалой дистанций


Схема 7. Продольный разрез винтовочного оптического прицела ПЕ:
1 - корпус: 4 - оправа окуляра; 13 - окуляр; 14 - оборачивающая система; 15 - объектив

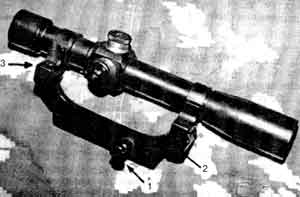

Фото 90. Снайперский прицел ПБ

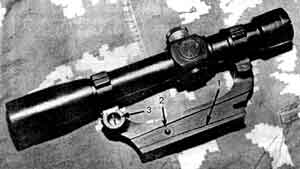

Фото 91. "Косой" "ласточкин хвост" 1 для крепления кронштейна на таком же "косом" основании

В середине войны прицел ПЕ был усовершенствован. Поправочные механизмы модернизированы и улучшены. Сохранив очень удачную оптическую схему, с прицела сняли диоптрийное кольцо, сбалансировав оптику в сторону неподвижности. Резкость стала "ловиться" так, как сейчас "ловится" на большинстве оптических прицелов, а именно приближением или удалением прицельного глаза относительно окуляра прицела. В боевой обстановке это оказалось намного практичнее, чем наведение на резкость работой диоптрийного кольца. К тому же неподвижная оптика без внутренних подвижных, трущихся и изнашивающихся частей оказалась более точной и долговечной в эксплуатации. Усовершенствованный таким образом прицел получил название ПБ (фото 90).

Прицел ПБ был предназначен для постановки на отборные трехлинейные винтовки образца 1891-1930 гг. с особо высокой кучностью боя. Как известно, капитан Мосин при изобретении своей винтовки не мог предусмотреть ее оснащение оптическими прицелами. Поэтому оптику пришлось приспосабливать к уже имеющемуся оружию. Разработчики поставили перед собой задачу сконструировать систему крепления тяжелого прицела на винтовке с сильной отдачей, причем прицел должен был легко сниматься с винтовки и легко ставиться на нее без снижения меткости и кучности боя. Кроме того, кронштейн должен был иметь механизм наведения центра зрительного поля на цель. Конструкция кронштейна должна быть простой и достаточно прочной.

Кронштейн получился очень удачным. Он садился на свое основание "косым" "ласточкиным хвостом" (7 на фото 91), что исключало его вертикальные колебания, и крепился на этом "косом" "ласточкином хвосте" фиксирующим винтом (7 на фото 90) с коническим хвостовиком (2 на фото 91). Такая конструкция позволяла легко и быстро снимать прицел при перевозке во избежание его ненужных повреждений и снова присоединять по необходимости. Кронштейн прицела ПБ оснащен регулировочным механизмом выведения зрительного поля на цель по горизонту. Такая регулировка осуществляется вращением правого и левого регулировочных винтов (2 на фото 90 и 3 на фото 91), которые по окончании регулировки зажимаются "навстречу" друг другу. После чего затягивается и винт - вертикальная ось (3 на фото 90), слегка "отпускающаяся" перед регулировкой.

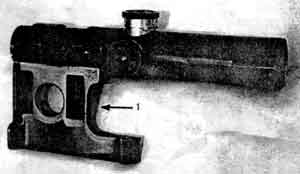

Фото 92. Оптический прицел ПУ (прицел универсальный): 1 - кронштейн прицела

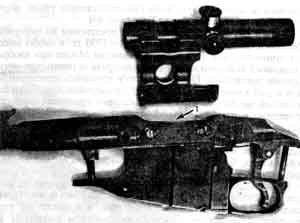

Фото 93. Основание кронштейна прицела ПУ для крепления на круглой ствольной коробке 1

Прицел ПБ в отечественной снайперской практике до сих пор считается лучшим из всех существующих. Его оптическая система очень хорошо сбалансирована, прицельная "картинка" смотрится четко и устойчиво. Сам процесс стрельбы с такой оптикой доставляет стрелку удовольствие. Лучшие результаты снайперской стрельбы и на войне, и при выполнении специальных заданий достигались именно с применением прицелов ПБ. К сожалению, их выпуск прекратился в начале 50-х годов в связи с их большим весом и сложностью в производстве.

Наибольшую популярность в Советской Армии, ДОСААФ и охотничьем промысле приобрел небольшой, легкий и надежный прицел ПУ (прицел универсальный, фото 92).

Он был разработан специально для снайперского варианта винтовки СВТ (Токарева) в конце 30-х годов и оказался настолько удачным, что применялся не только на снайперских винтовках, но и в противотанковых орудиях для стрельбы прямой наводкой и в легких зенитных установках. Этот прицел дошел до наших дней, с успехом применяется в наше время и, видимо, будет применяться еще очень долго. По устройству он очень прост и надежен. Кронштейн позволяет осуществлять наведение центра зрительного поля на цель и по горизонтали, и по вертикали. Кронштейн состоит из двух частей: собственно кронштейна (7 на фото 92) и его основания (1 на фото 93, схемы 8, 9).


Схема 8. Крепление основания кронштейна прицела ПУ на ствольной коробке 7,62 мм снайперской винтовки 1 - зажимной винт; 2- шаровая опора


Схема 9. Кронштейн прицела ПУ;
1 - хвостовик кронштейна

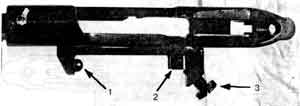

фото 94. Крепление основания кронштейна на ствольной коробке (вид сверху):
1 - шаровая опора для кронштейна прицела;
2 - верхний микрометрический винт;
3 - зажимной винт


Фото 95. Регулирование системы прицела ПУ:
1 - верхний микрометрический винт;
2 - нижний микрометрический винт;
3 - зажимной винт

Основание кронштейна крепится к круглой ствольной коробке двумя винтами с мелкой резьбой и фиксируется двумя штифтами для предупреждения осевого смещения. Кронштейн прицела опирается сферической выемкой на шаровую опору основания (1 на фото 94), а его хвостовик находится между микрометрическими винтами установочной регулировки прицела (1, 2 на фото 95). Этими винтами центр зрительного поля прицела выводится на цель по вертикали. Хвостовик кронштейна фиксируется зажимным винтом (3 на фото 94, 3 на фото 95).

Для регулировки центра зрительного поля по горизонтали между хвостовиком кронштейна и его основанием прокладываются полоски из тонкой жести (от обычной консервной банки), после чего хвостовик зажимается зажимным винтом. Прицел ПУ выводится центром зрительного поля на цель раз и навсегда, крепится на винтовке намертво и с оружия не снимается. Незначительные "доводки" средней точки попадания при последующих пристрелках производятся смещением прицельных нитей. Прицел ПУ неприхотлив, "послушен" в пристрелке и выдерживает даже варварское обращение. Его продольный разрез представлен на схеме 10.

Военные консервативны и не спешат расставаться со старыми и проверенными оружейными системами. До сих пор в частях спецназа используются трехлинейные винтовки с прицелами ПЕ, ПБ и ПУ. Иногда бывает, что только из них можно "достать" очень важную цель, которая недосягаема для современного оружия.

Современный оптический прицел ПСО-1 (прицел снайперский оптический) (фото 96, 97) разработан в 1963 году специально для винтовки СВД. Особенность прицела - очень удачная прицельная сетка, позволяющая снайперу быстро определять расстояние и брать необходимые горизонтальные поправки по ходу стрельбы, не вращая маховиками. В прицеле предусмотрена выдвижная бленда для недопущения появления солнечных отблесков, демаскирующих снайпера.

Основной прицельный элемент - прицельный угольник (иначе его еще называют прицельной маркой) - наиболее удачный из всех применяемых в мировой снайперской практике прицельных элементов, так как он не закрывает цель ни снизу, ни сверху и поэтому позволяет четко выбирать и контролировать точку прицеливания. Это очень важно при особо точной стрельбе в снайперской практике.

Резиновый наглазник имеет оптимальную длину, облегчающую стрелку установку правильного положения прицельного глаза. Кроме того, этот наглазник не позволяет появляться световым бликам окулярной линзы, которые неприятно "засвечивают" зрительное поле и утомляют зрение стрелка. В прицеле предусмотрена очень полезная вещь, а именно: подсветка прицельной сетки, которую при стрельбе в сумерках трудно переоценить. В старых выпусках прицела ПСО-1 устанавливался люминесцентный экран для стрельбы по инфракрасным прожекторам противника.

Для приведения этого устройства в действие необходимо флажок люминесцентного экрана (17 на фото 96) выставить в горизонтальное положение, а его окошечко подставить под лучи солнца на 15 минут или же в течение 10 минут подсветить этот экран люминесцентным источником света. Такой "зарядки" хватает реально на 2-3 суток. Оптическая часть прицела представлена на схеме 11.

Прицел ПСО-1 очень легко и просто снимается с винтовки и присоединяется к ней без снижения качества стрельбы. Для отсоединения прицепа необходимо подать на себя ручку зажимного винта (8 на фото 96) и снять прицел с "ласточкина хвоста" в сторону приклада. "Ласточкин хвост" - посадочное место прицела - выполняется на ствольной коробке винтовки СВД очень точно, и поэтому прицел ПСО-1 не требует выведения центра зрительного поля на цель. Иногда при пристрелке прицела необходима незначительная корректировка перемещением прицельной сетки, но, как правило, прицельный угольник при этом практически не выходит из центральной области зрительного поля.

Поправочные механизмы прицелов ПСО-1 имеют встроенные "трещотки", замкнутые на лимбы (шкалу) маховиков.

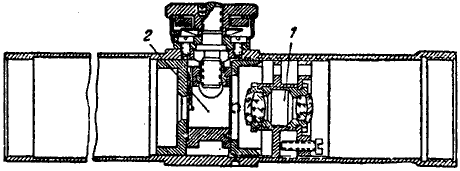

Схема 10. Разрез корпуса прицела ПУ

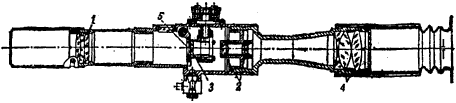

Схема 11. Оптическая часть прицела ПСО-1:
1 - объектив; 2 - оборачивающая система; 3 - сетки: 4 - окуляр; 5 - люминесцентный экран


Фото 96. Оптический прицел ПСО-1 (вид слева):
1 - корпус; 2 - кронштейн; 3 - верхний маховичок; 5 - выдвижная бленда; 6 - резиновый наглазник; 8 - ручка зажимного винта; 12 - колпачок объектива; 14 - шкала; 17 - флажок люминесцентного экрана; 18 - корпус для батарейки; 19 - колпачок с упором; 20 - тумблер; 21 - электролампочка

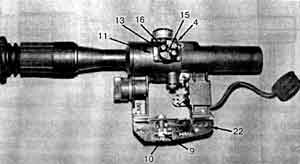

Фото 97. Оптический прицел ПСО-1 (вид справа):
4 - боковой маховичок; 9 - движок; 10 - регулировочная гайка; 11 - указатель; 13 - торцовая гайка; 15 - соединительный винт; 16 - колпачок объектива; 22 - упор

Одно деление шкалы маховика боковых поправок имеет два щелчка трещотки. Каждый щелчок горизонтального маховика равен 0,5-тысячной, два щелчка - одной тысячной. Это позволяет точнее и на ощупь вводить поправки во время стрельбы, не отрываясь от прицела и не глядя на маховики. Вертикальный маховик дает щелчки через каждые 50 метров дистанции стрельбы, то есть по два щелчка на одно деление.

ВНИМАНИЕ! В связи с тем, что в последнее время прицелы ПСО-1 выпускаются разными заводами, в разных странах наблюдаются разновидности щелчковых механизмов. В некоторых прицелах существует по одному щелчку на одно деление шкалы, а в некоторых - даже по три, а то и по четыре. В первоначальном армейском варианте щелчковый механизм давал по одному щелчку на делениях дистанционного маховика от 1 до 3 и далее давал по два щелчка от деления до деления. Прицел ПСО-1 в мировой снайперской практике признан одним из наиболее удачных, поэтому его выпускают за рубежом в различных модификациях с различными прицельными сетками.

Из эксплуатационных особенностей данного прицела следует отметить иногда встречающуюся нестабильность боя (2 пули вправо - 3 пули влево) из-за неправильной установки или разбухания пылевлагозащитных кожаных сальников, находящихся в поправочном механизме. Эта неисправность легко устраняется в мастерской: самому прицел лучше не трогать. Когда после пристрелки нужно выставить горизонтальную и вертикальную шкалы прицела надлежащим образом и вы открутили фиксирующие винты на маховиках и начали вращать отпущенные лимбы, не пугайтесь ощущаемых "щелчков": лимбы (шкалы) прицелов ПСО-1 замкнуты на трещотку, а маховики - нет. Поэтому щелчок на лимбе - нормальное явление. Если после того, как отпущены фиксирующие винты на маховике, лимб не проворачивается, значит, он приклеен к маховику. Это часто делают на прицелах, предназначенных для охотничьего оружия. В некоторых модификациях прицелов для того, чтобы повернуть лимб, нужно слегка приподнять маховик.

В прицельной сетке прицела имеются дополнительные угольники для стрельбы на 1100, 1200 и 1300 метров. Используются они очень редко, так как дальность действительной точной стрельбы даже очень кучного ствола винтовки СВД не превышает 800-900 метров. Но если у вас возникла необходимость стрелять по ростовым целям на более отдаленные дистанции, устанавливайте дистанционный маховик на деление 11 и стреляйте, целясь дополнительными угольниками.

Как правило, снайпер при получении прицела ПСО-1 обнаруживает, что батарейки, предназначенные для подсветки шкалы, от хранения уже "издохли" и не функционируют. Поэтому и владельцы таких прицелов, и даже бывалые снайперы изготовляют из обрезков алюминиевых труб простейшие переходники, которые вставляют между корпусом батарейки 18 и колпачком с упором 19 (фото 96), а вместо штатных батареек используют бытовые, которые работают в несколько раз дольше. Обычно хватает одной батарейки с напряжением 1,5 В. При сильных морозах снайпер подсоединяет прицел к батарейке через экранированный кабель, а батарейку прячет на тело, "под шкуру", потому что при низких температурах батарейки не вырабатывают ток.

ЗАПОМНИТЕ! Прицел - точный оптический прибор. Несмотря на то что армейские снайперские прицелы изготовляются очень качественно и с немалым запасом прочности, их основу составляют стеклянные линзы. Стекло - вещь хрупкая. Поэтому прицел следует всячески оберегать от ударов, сотрясений, попадания пыли и влаги и резких перепадов температур. Наружные поверхности линз держите сухими и чистыми, но не протирайте их ветошью: от этого на стекле появляются царапины. Пыль с поверхности линз смахивайте любой волосяной кисточкой. А если ее туда налипло очень много, снимайте ватой, намоченной прокипяченной водой (без накипи). На дожде и при снегопаде прицел закрывайте приданным к нему чехлом.

Линзы в нерабочее время должны быть закрыты специальными колпачками для предотвращения попадания пыли. Для того чтобы окулярные стекла не запотевали, их протирают специальными салфетками, слабо пропитанными хлопковым маслом, или, на худой конец, слегка смазывают мыльной тряпочкой.

Слабо-оранжевые светофильтры, которые иногда придаются к оптическим прицелам, применяются при слабом тумане или атмосферной дымке.

ПРАКТИКА ОПТИЧЕСКОГО ПРИЦЕЛА

Оптический прицел - неотъемлемая принадлежность снайперского "промысла". Этот прибор незаменим для удобного, быстрого и точного прицеливания. Только он позволяет снайперу достать цель на отдаленных дистанциях. Благодаря светосиле и увеличению изображения оптическим прицелом возможно вести огонь по целям не только значительно удаленным, но и мелким, малозаметным и замаскированным, а также поражать цели, невидимые невооруженным глазом.

Свойства оптического прицела позволяют результативно стрелять при неблагоприятном освещении и в условиях ограниченной видимости. Увеличение прицела в сочетании с достаточной светосилой позволяет вести огонь даже в сумерках и при лунном свете. Оптический прицел дает возможность вести наблюдение за полем боя и корректировать результаты стрельбы, помогает отыскивать цели и определять расстояния до них.

Оптический винтовочный прицел представляет собой зрительную трубу с механизмами установки углов прицеливания и учета боковых поправок и состоит из корпуса, объективной и окулярной трубок.

На корпусе размещены: механизм углов прицеливания (поправки на дальность стрельбы, или вертикальные поправки) с маховиком и шкалой дистанций, насеченной в цифрах через каждые 100 метров, механизм боковых поправок с маховиком и шкалой боковых поправок с ценой деления в одну тысячную дистанции.

Внутри прицела помещаются оптическая часть и прицельные нити. В прицелах старых образцов ПУ, ПЕ и ПБ прицельная сетка образована стальными элементами - прицельным пеньком и боковыми выравнивающими нитями (схема 12). В современных прицелах ПСО-1 металлические прицельные нити заменены прицельной сеткой (схема 13), нанесенной на поверхность одной из линз. Оптическая часть состоит из объектива, оборачивающей системы (схема 14) и окуляра (схема 15). Объектив и окуляр со своими оправами закреплены в прицеле неподвижно, оборачивающая же система линз со своей оправой и внутренней трубкой может двигаться вдоль оси прицела при вращении диоптрийного кольца или микрометрического винта (у прицела ПУ). Перемещением оборачивающей системы линз вдоль прицела достигается наиболее четкая видимость.


Схема 12. Схема прицельных нитей


Схема 13. Сетка прицела ПСО-1, установленного на винтовке СВД


Схема 14. Разрез оборачивающей системы:
1 - склеенный коллектив;
2 - оправа;
3 - корпус


Схема 15. Разрез окуляра прицела ПУ:
1 - склеенный коллектив;
2 - глазная линза;
3 - оправа окуляра;
4 - кольцо окуляра;
5 - гайка окуляра;
6 - стопорный винт

В прицелах ПУ, ПЕ, ПБ вертикальная прицельная нить, имеющая острый конец, называется прицельным пеньком (схема 16). При правильно пристрелянной винтовке острие прицельного пенька совмещается с желаемой точкой попадания, и при этом пуля должна "падать" на кончик острия прицельного пенька. Нити, расположенные по бокам от прицельного пенька, называются боковыми выравнивающими, предназначенными для правильной ориентации оружия по горизонту во избежание его "сваливания" и для определения дистанций до цели. Прицельные нити могут перемещаться в поле зрения прицела вверх, вниз, вправо и влево.


Схема 16. Прицельные нити прицелов ПУ, ПЕ, ПБ:
Проекция угловых величин прицельных нитей в тысячных

Устройство механизма введения поправок представлено на схемах 17 и 18.


Схема 17. Прицельное приспособление:
1 - горизонтальный волосок (нить); 2 - вертикальный волосок (нить); 3 - шайба перекрестия; 4 - ползунок; 5 - оправа перекрестия; б - винт; 11 - маховичок со шкалой боковых поправок; 12 - маховичок со шкалой дистанций


Схема 18. Механизм установки углов прицеливания и боковых поправок прицела ПУ:
1 - оправа перекрестия; 2 - стопорный винт; 3 - отжимная шайба; 4 - лимб шкалы боковых поправок; 5 - лимб шкалы вертикальных поправок; 6 - корпус механизма; 7 - маховичок установки дальности (углов прицеливания); 8 - маховичок боковых поправок

При вращении вертикального маховика со шкалой дистанций вращается винт (6 на схеме 17). Ползунок, связанный с винтом, переместится вдоль винта и, будучи связан с оправой перекрестия (5 на схеме 17), на которой закреплены нити (7, 2 на схеме 17), потянет ее за собой вверх или вниз, в зависимости от направления вращения маховика.

Точно так же, вращая маховик со шкалой боковых поправок, прицельные нити (или прицельную сетку) можно перемещать вправо или влево. Таким образом, поправки по дальности производятся вращением верхнего (вертикального) маховика, расположенного сверху прицела. Поправки по горизонтали производятся вращением горизонтального (бокового) маховика, расположенного справа или слева от прицела.

При увеличении дальности стрельбы вертикальный дистанционный маховик вращается по часовой стрелке (если смотреть на него сверху), при этом прицельные нити (или сетка) уходят вниз, ствол винтовки поднимается вверх и пули, соответственно, тоже уходят вверх (схема 19). При уменьшении дальности стрельбы вертикальный дистанционный маховик вращают против часовой стрелки; при этом прицельные нити (сетка) уходят вверх, а пули, соответственно, пойдут ниже. Как уже было сказано ранее, шкалы дистанционных маховиков отградуированы в сотнях метров (схема 20). Поэтому после визуального определения дистанции до цели дистанционный маховик выставляется соответствующей цифрой против контрольной риски. Такой принцип вертикальных дистанционных поправок одинаков для прицелов ПУ, ПЕ, ПБ и ПСО-1.


Схема 19. Введение поправок по дальности в прицелах ПУ, ПЕ, ПВ, ПБ. Дистанционный маховик вращается по часовой стрелке, нити (сетка) опускаются вниз, пули уходят вверх


Схема 20. Сетка прицела ПСО-1, установленного на снайперской винтовке СВД
Введение поправок в прицел ПСО-1.
По дальности: поставить верхний маховик на необходимое деление - оно соответствует расстоянию. По горизонтали: боковой маховик крутить на красные цифры - сетка пойдет влево, пули пойдут вправо; на черные цифры - сетка переместится вправо, пули уйдут влево

Горизонтальные (боковые) поправки (на ветер и по движущимся целям) производятся вращением горизонтальных (боковых) маховиков. На шкале боковых поправок нанесены деления со знаком + (плюс) для поправок вправо и со знаком - (минус) для поправок влево, всегда по 10 делений в каждую сторону. Занумерованы только пятое и десятое деления. Каждое деление соответствует одной тысячной дистанции. Но на прицелах разных типов боковые маховики вращаются не в одну и ту же сторону. На прицелах ПУ, ПЕ, ПБ они находятся слева, чтобы не мешать открыванию затвора вручную на неавтоматических трехлинейных винтовках (фото 98), а на прицеле ПСО-1, предназначенном для автоматической винтовки СВД, боковой маховик расположен справа (фото 99). Следовательно, боковые маховики вращаются в разных направлениях. На прицелах ПУ, ПЕ, ПБ при вращении бокового маховика (имея его перед собой) против часовой стрелки, от 0 на плюс, нити уходят влево, а пули (средняя точка попадания) пойдут вправо (схема 21). При вращении же его по часовой стрелке, от 0 на минус, нити уходят вправо, а средняя точка попадания, естественно, влево (схема 22).

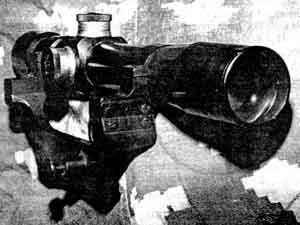

Фото 98. Расположение поправочных маховиков на прицеле ПБ. Маховик боковых поправок расположен слева, чтобы не мешать открывайте затвора

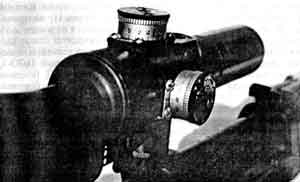

Фото 99. Расположение поправочных маховиков на прицеле ПСО-1. Маховик боковых поправок расположен справа. Открыванию затвора на винтовке СВД он не мешает


Схема 21. Боковые поправки на ПУ, ПЕ. ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей


Схема 22. Боковые поправки на ПУ. ПЕ, ПБ. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельных нитей

На прицелах ПСО-1, если вращать маховик боковых поправок (имея его перед собой) по часовой стрелке, от 0 на красные цифры, прицельная сетка уходит влево, средняя точка попадания (СТП) - вправо (схема 23). Если вращать механизм против часовой стрелки, от 0 на черные цифры, сетка уходит вправо, средняя точка попадания - влево (схема 24). На торцевых поверхностях маховиков прицела ПСО-1 для лучшей наглядности нанесены стрелки вращения и соответствующее им перемещение средней точки попадания: СТП > вправо; СТП < влево (фото 100-А); СТП > вверх, СТП < вниз (фото 100-Б). Но несмотря на это, даже опытные снайперы подчас путаются, куда крутить маховики. Есть старый снайперский способ: если крутить маховик любого прицела по часовой стрелке, глядя на него в торец, пули "пойдут в ладонь" (фото 101); если крутить маховик против часовой стрелки, пули "пойдут из ладони" (фото 102). При этом абсолютно все равно, какие маховики крутить, боковые или верхние, и абсолютно все равно, справа или слева будет расположен маховик боковых поправок. Винты поправочных механизмов имеют правую резьбу, поэтому эффект от вышеописанного способа внесения поправок одинаков для всех типов прицелов. Аналогично производятся и дистанционные поправки (фото 103).


Схема 23. Боковые поправки на ПСО-1. Средняя точка попадания (СТП) всегда уходит в сторону, противоположную перемещению прицельной сетки


Схема 24. Боковые поправки на ПСО-1. Средняя точка попаданий (СТП) всегда уходит в сторону, противоположную перемещению прицельной сетки

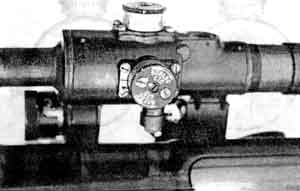

Фото 100-А. Вид сбоку на горизонтальный маховик прицела ПСО-1. Обозначение направления средней точки попадания (СТП)

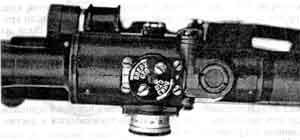

Фото 100-Б. Вид сверху на дистанционный маховик прицела ПСО-1. Обозначение направления средней точки попадания (СТП)

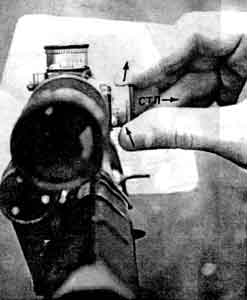

Фото 101. Если крутить боковой маховик прицела ПСО-1 по часовой стрелке, пули (средняя точка попадания) уходят вправо "в ладонь"

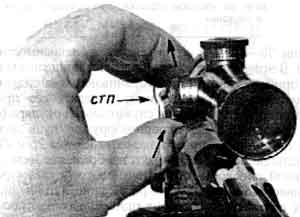

Фото 102. Если крутить боковой маховик прицела ПУ против часовой стрелки, пули (средняя точка попадания) уходят "из ладони" вправо

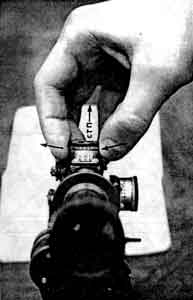

Фото 103. Если дистанционный маховик крутить по часовой стрелке, пули пойдут вверх "в ладонь"

После того как стрелок установит верхним маховиком дистанцию до цели и выставит боковую поправку на ветер, деривацию пули и перемещение цели (по необходимости), можно приступать к прицеливанию. Изображение цели поступает через объектив на его фокальную плоскость в уменьшенном и перевернутом виде (схема 25) и будет находиться внутри прицела на расстоянии 70-100 мм от объектива (в зависимости от типа прицела). В этом же месте установлены и прицельные нити (или стекло с прицельной сеткой). Оборачивающая система (схема 14) переворачивает изображение цели и делает его прямым, но уменьшенным, для увеличения служат линзы окуляра (схема 15).

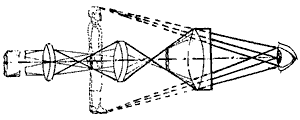

Схема 25. Схема хода лучей и построения изображения в оптическом прицеле

При правильно пристрелянном оружии пуля должна "падать" на острие прицельного элемента (схемы 26 и 27).


Схема 26. Прицеливание прицелами ПУ, ПЕ, ПБ, ПВ. Пуля "падает" на острие прицельного пенька. Это точка прицеливания. Поле чистое, без теней


Схема 27. Прицеливание прицелом ПСО-1. Пуля "падает" на вершину основного угольника - в точку прицеливания. Поле прицела чистое, строго очерченное по краям

Прицельное приспособление и изображение цели находятся в фокальной плоскости объектива, поэтому глаз стрелка приспосабливается только на одно расстояние, а прицеливание заключается в совмещении острия прицельных приспособлений с изображением цели. Некоторые конструкции допускают установку резкости изображения по глазу стрелка при помощи диоптрийного кольца. Удаление выходного зрачка на 85-95 мм от линзы окуляра позволяет стрелять в очках и противогазе, а также обеспечивает безопасность глаза при отдаче винтовки.

При правильном прицеливании глаз стрелка должен находиться строго на оптической оси прицела (схема 28). Это значит, что зрительное поле прицела должно быть абсолютно чистым, его периметр строго очерченным, без полулунных (или, как еще говорят, лунообразных) затемнений и теней по краям. Пули всегда уйдут в сторону, противоположную даже незначительному полулунному затемнению, причем уйдут довольно далеко от точки прицеливания (схемы 29-31). Глаз размещается на таком расстоянии от окуляра прицела, при котором его зрительное поле будет видно полностью, во всю величину, не ближе и не дальше от этого оптимального расстояния.

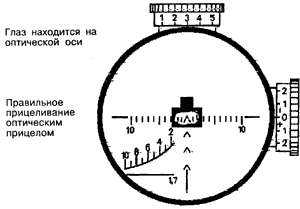

Схема 28. Поле прицела без лунообразных и кольцевых теней.
Помните! Следует строго соблюдать следующие правила прицеливания оптическим прицелом: поле прицела должно быть абсолютно чистым со всех сторон, без кольцевых и полулунных затемнений

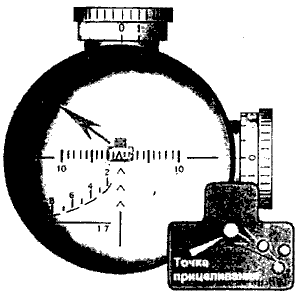

Схема 29. Пули уходят в противоположную от полулунной тени сторону

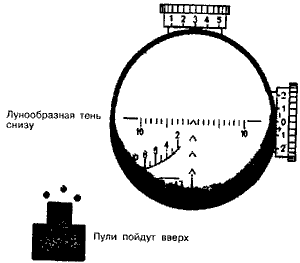

Схема 30. Глаз не находится на оптической оси
Лунообразная тень снизу
Пули пойдут вверх

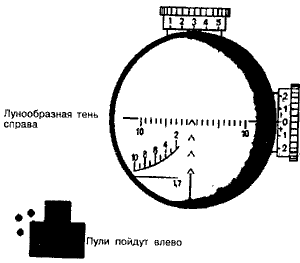

Схема 31. Глаз не находится на оптической оси
Лунообразная тень справа
Пули пойдут влево

Если глаз расположен дальше или ближе, поле зрения сокращается и его края "размываются" (схема 32). В общем-то это не страшно, если зрительное поле размыто по краям равномерно, но весьма нежелательно, потому что при "размытом" по краям зрительном поле правильность положения глаза на оптической оси незаметно уходит из-под контроля.


Схема 32. Глаз находится на оптической оси, но оптимальное расстояние не выдерживается. Поле зрения сокращается

Зрительный процесс прицеливания с оптикой очень строг и требует твердого навыка, приобретаемого в ходе упорных тренировок. Для новичков (этого слова не надо стесняться) рекомендуется практический способ установления периметра поля: приближать при прицеливании глаз к окуляру постепенно; наблюдаемое при этом суженное зрительное поле расширяется до тех пор, пока не станет четко видна так называемая "передняя" его граница. Это и будет рабочее расстояние от глаза до прицела для конкретного стрелка. В таком положении следует постоянно контролировать эту границу, чтобы она была видна четко. В прицельном процессе этот элемент, пожалуй, самый важный. Навык этот можно приобрести очень быстро, если снятый с винтовки оптический прицел носить с собой и пару дней пользоваться им вместо бинокля.

Процесс стрельбы с оптическим прицелом гораздо труднее, чем может показаться. Стрелять с оптикой тяжело. Соблазнившись информацией о чудесных свойствах прицельной оптики, новички стараются поставить на свое оружие прицелы с увеличением побольше. И часто, к своей досаде, констатируют, что с оптикой попадают хуже, чем просто с открытым прицелом. Объясним, почему так происходит.

Чем больше увеличение прицела, тем больше в его зрительном поле "прыгает" цель и тем тяжелее за нее "зацепиться". Чем больше цель "прыгает", тем больше стрелок старается и "упирается". И чем больше он старается, тем больше цель "прыгает". Естественная пульсация организма усиливает этот процесс. Стрелок зацеливается. Мишень "оживает" в зрительном поле прицела и по-своему "вмешивается" в процесс прицеливания. Порочный круг замыкается.

Стрелять с большим увеличением прицела могут только очень тренированные снайперы, боевая специфика работы которых допускает стрельбу с применением упора (например, стрелки, сидящие в неподвижной засаде, или стрелки антитеррористических групп). Снайперы, работающие в подвижных разведдиверсионных или поисковых группах, не могут позволить себе такой роскоши.

Армейские снайперские прицелы с увеличением обычно 3,5-4,5 крат, реже с шестикратным, привязанные к жесткой фронтовой практике, выпускаются во всех странах. Во время прошлой войны у немецких и финских снайперов на сверхточных винтовках "Маузер-7,92" (фото 104) стояли прицелы с увеличением всего в 2,5 раза (фото 105). Немцы (а это были умные люди) считали, что больше не надо. Были у немецких снайперов прицелы с десятикратным увеличением, но стреляли с ними только виртуозы. Такой прицел добыл в качестве трофея русский снайпер Василий Зайцев в поединке с начальником Берлинской школы снайперов.

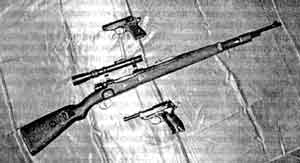

Фото 104. Арсенал немецкого снайпера. Винтовка "Маузер-7,92", пистолеты "Вальтер ППК" и "Вальтер П-38"

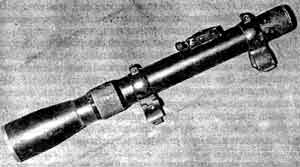

Фото 105. Немецкий снайперский прицел увеличением 2,5х

Стрелки с низким и средним уровнем подготовки лучше попадают, используя прицелы с малым увеличением. Оптический прицел - великое изобретение. С его помощью дальние и малоразличимые цели становятся близкими и досягаемыми. В оптический прицел цель хорошо видна в сумерках, когда невооруженным глазом она не видна вообще. В оптический прицел цель немного видна даже в темноте. Но процесс прицеливания с оптическим прицелом очень строгий, при прицеливании надо быть очень собранным и очень внимательным. Оптический прицел не столько облегчает прицеливание, сколько мобилизует усилия тренированного стрелка на прицеливание и удержание оружия. Именно в этом плане оптический прицел позволяет стрелкам с высокой подготовкой реализовать свои резервные возможности. Оптический прицел - это средство реализации натренированности стрелка. И чем большую степень натренированности и наработанной устойчивости имеет стрелок, тем большее увеличение прицела он может себе позволить. Только профессиональные снайперы с хорошо поставленной изготовкой, наработанной устойчивостью, при нервной системе, уравновешенной до полного безразличия, с отсутствием пульсации и обладающие адским терпением, могут себе позволить работать с прицелом увеличением в 6 крат и выше. У таких стрелков мишень в прицеле ведет себя спокойно и не пытается управлять выстрелом.

После приобретения оптического прицела и его установки на ствол стрелков очень часто ожидают неприятные сюрпризы. Подчас дорогой и роскошный прицел непонятно ведет себя в процессе пристрелки, трудно управляем в поправках, выявляется нестабильность кучности боя и т.д. Мало кто знает, что прицел прицелу рознь. Оптические прицелы подразделяются на армейские снайперские, спортивные и охотничьи. И хотя по техническому принципу они устроены примерно одинаково, это не одно и то же.

У владельцев нарезного оружия, желающих поставить оптику на свой ствол, возникает естественный вопрос: какой прицел все-таки лучше? Практический опыт многих поколений стрелков показывает, что самые лучшие и самые надежные оптические системы - те, которые испытаны на войне.

Армейские снайперские прицелы названных ранее типов (ПУ, ПЕ, ПБ и ПСО-1) проектировались для применения в экстремальных условиях общевойскового боя и для особо точной, безошибочной стрельбы на дальних дистанциях снайперского промысла. Они имеют очень прочные толстостенные корпуса, прочные линзы, рассчитанные на сильную отдачу боевого оружия, и обладают многократным запасом механической прочности. Их очень четкие механизмы вертикальных и горизонтальных поправок изготовляются по первому классу точности.

Передние объективные линзы снайперских прицелов делаются небольшого диаметра: снайперу не нужно большое зрительное поле. К тому же снайперу не нужны демаскирующие отблески от большого стекла и его большой фронтальный силуэт, который тоже демаскирует. Кронштейны снайперских прицелов изготовляются очень прочными и массивными; вес оружейной системы имеет для снайпера положительное значение - чем он больше (в разумных пределах), тем точнее бой. Прицел в большинстве случаев намертво крепится к оружию, чтобы исключить малейшие люфты и шатания.

Прицельные элементы армейских снайперских прицелов делаются так, чтобы они как можно меньше закрывали цель и чтобы ими как можно более точно можно было выбрать точку прицеливания. Для этого перекрестия прицелов ПУ, ПЕ, ПБ и ПСО-1 открыты сверху. В прицелах ПУ, ПЕ, ПБ цель отчетливо видна на острие прицельного пенька. В сетке прицела ПСО-1 цель видна еще лучше: и сверху прицельного угольника, и чуть ниже его острия. К тому же прицел ПСО-1 имеет подсветку прицельной сетки. В сумерках это устройство трудно переоценить.

К вышесказанному следует добавить, что снайперская точная и надежная оптика (другой она просто быть не может) устанавливается на стволы особо точного изготовления и высокой чистоты внутренней обработки, дающие высокую кучность боя. Все это вместе образует точную или высокоточную снайперскую систему.

Охотничьи и спортивные прицелы делаются не для войны. Назначение у них другое, и требования к проектированию и изготовлению не такие жесткие.

Для охотничьих целей прицелы обычно изготовляются с передними объективными линзами большого диаметра, которые обеспечивают увеличенное поле обзора. С таким прицелом легче стрелять по бегущей крупной цели на реальных дистанциях лесной охоты 150-200 метров. В большое поле прицела легче "захватывать" бегущую цель. Прицельных пеньков и угольников в охотничьих прицелах обычно нет: вместо них "на любителя" ставятся различные прицельные марки: точки, риски и чаще всего сплошные кресты, центром которых новичкам легче "привязываться" к различным местам туловища животного.

Корпуса охотничьих прицелов делаются тонкостенными для облегчения веса. В тех же целях крепления этих прицелов выполняются из легких сплавов. Механизмы введения вертикальных и боковых поправок изготовляются также облегченного типа и с меньшей степенью точности. В угоду потребителю оптические охотничьи прицелы делают с переменным увеличением. У такой оптики подвижные трущиеся поверхности рано или поздно изнашиваются, появляются люфты, сопряженные с ними механические смещения, вызывающие оптические параллаксы (несовпадения оптических осей; по этой причине армейские снайперские прицелы делаются постоянного увеличения - точная оптика люфтов не терпит).

Спортивные прицелы отличаются от охотничьих более чистой обработкой линз и повышенной точностью изготовления поправочных механизмов (например, прицелы ТО-4 и ТО-6 для стрельбы по "бегущему кабану"). Но их корпуса также тонкостенные с малым запасом прочности.

Большинство спортивных и охотничьих прицелов проектируется под малокалиберные винтовки и охотничьи карабины с малой отдачей. При оснащении мощного "Зверобоя" такими прицелами (как и прицелами ночного видения) их устанавливают на специальные "плавающие" амортизирующие кронштейны.

Не зная всех этих тонкостей, многие охотники и даже снайперы ставили шикарную оптику на трехлинейные винтовки и охотничьи карабины, стреляющие боевыми патронами. Отдача боевых систем несопоставима с отдачей охотничьего оружия. После нескольких десятков выстрелов большая и тяжелая передняя объективная линза просто вылетала наружу из оправы или раскалывалась на куски. Тонкостенные корпуса прицелов при резком импульсе отдачи сминались, и прицел начинал "дышать" в кронштейне. От повышенной нагрузки в сочленениях изящных легкосплавных "фирменных" креплений и в местах их посадки на оружии образовывались люфты. При боковых ударах нежные конструкции этих ажурных креплений деформировались, сбивая в сторону пристрелянный прицел. О точности стрельбы при этом уже не могло быть и речи.

По ходу стрельбы снайперами и охотниками пристрелочные поправки вносятся постоянно, и маховики прицелов приходится крутить все время. Армейские и спортивные прицелы к этому приспособлены, а охотничьи - не всегда.

Нередки случаи, когда, работая с разбитым отдачей поправочным механизмом охотничьего прицела (а очень часто - даже абсолютно новым и вообще "нестреляным"), средняя точка попадания (СТП) перемещаться по мишени никак не хочет. Маховик вращают еще и еще, до победного конца, и средняя точка попадания вдруг резко "перепрыгивает" через то место в мишени, куда ей предназначено "лечь". Это означает, что прицельное поправочное приспособление или "разболтано" отдачей, или небрежно сконструировано и плохо изготовлено, или изношено. В прицелах ПСО-1 причиной может быть плохая постановка или неправильное прилегание (разбухание) пылевлагозащитных кожаных сальников. Поправочный узел - самая ответственная часть в оптических прицелах, и на его работу надо обращать внимание в первую очередь. Даже в армейских снайперских прицелах это явление "блуждающей СТП" нет-нет, да и проявляется из-за износа микрометрических винтов. Поэтому знающие снайперы перед введением поправки сначала выводят маховики на ноль, а потом уже выставляют их на нужную величину поправки.

Приобретая прицел, обратите внимание на чистоту и прозрачность линз, четкость изображения цели и прицельной сетки (нитей). Подольше подержите прицел перед прицельным глазом. Если глаз быстро устает даже при четком изображении, прицел подлежит выбраковке или ремонту. Быстрая усталость глаза объясняется неправильной постановкой линз и несовпадением их оптических осей (параллаксами). Затем закрепите прицел неподвижно, повращайте поправочные маховики в разные стороны и визуально проследите, насколько синхронно перемещаются в поле прицела прицельные нити. Если вы крутите маховик, а перемещение нитей происходит не сразу, а с запаздыванием, значит, в поправочном механизме или "отошли" крепежные и фиксирующие винты, или, скорее всего, сносилась резьба микрометрических винтов. Крепежные винты можно "затянуть", и положение исправится, но при износе микрометрических винтов точности стрельбы уже не будет. У старых прицелов при вращении вертикального маховика можно заметить смещение прицельных нитей по горизонту, или же при вращении горизонтального маховика нити смещаются вертикально. Это происходит из-за износа ползунков микрометрических винтов и оправы перекрестья. В таком случае нередко прицел к эксплуатации непригоден.

Нажмите на каждый маховик по очереди, визуально контролируя положение прицельных нитей: они при этом не должны сдвигаться. Мягко, но сильно постучите ребром ладони по прицелу в области поправочного механизма - нити должны оставаться на месте.

Иногда все вышеописанные негативные явления происходят из-за самопроизвольного откручивания крепежных винтов. Бывает, что прицел начинает безукоризненно работать после того, как его аккуратно разобрать и правильно собрать. Но делать это может только опытный мастер.

Учтите, что кучность боя даже роскошно отделанного охотничьего нарезного оружия в лучшем случае равняется кучности боя армейского автомата Калашникова. Прибавьте к этому вышеописанные погрешности поправочных механизмов охотничьих оптических прицелов и не ожидайте какого-то чуда. Снайпер стреляет на 700-800 метров противнику между глаз, охотник - по туше лося на 150 метров. Разные цели - разное оружие. Зная вышеописанные негативные моменты, перед приобретением оптического прицела соразмерьте ваши цели и возможности. Если вам необходимо оснастить оптикой боевую или охотничью систему с повышенной отдачей (а в большинстве случаев так и бывает), выбирайте охотничий прицел с массивным толстостенным корпусом и небольшой передней объективной гильзой. Или используйте армейский прицел. Не забывайте об отдаче - это враг номер один оптики. На трехлинейную винтовку, обратный удар которой по современным меркам просто чудовищный, можно ставить только ее "родные" прицелы ПУ, ПЕ и ПБ. На этой винтовке со временем "разбивается" даже прицел ПСО-1, прекрасно и долго работающий в охотничьих системах "Тигр", "Барс", "Сайга", "Архар", "Вепрь" и на боевых системах СВД, СВТ, СКС.

Но это еще не все. Крепление прицела на оружии должно исключать малейшие его смещения и качания. Нельзя забывать, что даже небольшой, но резкий импульс отдачи малокалиберной винтовки медленно, но верно расшатывает кронштейн в местах его сочленений, и если он "закачался", то применение оптики уже не имеет смысла.

ЗАПОМНИТЕ! Качество кронштейна едва ли не важнее, чем качество самого прицела. Кронштейн не должен иметь слабых мест. Большинство оружейных систем не предусмотрено для стрельбы с оптическим прицелом. Поэтому при желании охотника оснастить свою винтовку прицельной оптикой в каждом конкретном случае кронштейн изготовляется штучно по отдельному чертежу опытным фрезеровщиком. Кронштейн должен быть массивным и надежным, выполненным из хорошей стали. К ствольной коробке оружия он должен крепиться наглухо. На старых магазинных винтовках с их толстостенными ствольными коробками это сделать несложно (схема 8, фото 94).

Но в современных автоматических системах, имеющих тонкие стенки ствольных коробок, чем больше площадь соприкосновения основания кронштейна с коробкой, тем лучше. Почему? Потому что в тонкую стенку ствольной коробки просто некуда завинчивать толстые винты (Мб, М8), а на тонких винтах прицел с кронштейном держится плохо. На фото 106, 107 изображен удачно изготовленный мастером-оружейником по индивидуальному проекту кронштейн сравнительно тяжелого прицела ПСО-1, охватывающий с двух сторон тонкостенную ствольную коробку винтовки СВТ. Применение кронштейна должно исключать "сбивание" прицела даже при сильных прямых и боковых ударах, иначе практическая ценность оптики будет сведена к нулю. И охотнику, и снайперу приходится работать в жестких условиях, оружие будет неоднократно падать и ударяться именно прицелом (по закону подлости) о самые неподходящие предметы. И если кронштейн не закреплен на ствольной коробке оружия намертво, его при боковом ударе сдвинет в сторону, а при выстреле его может просто снести отдачей вместе с прицелом.

Конструкция кронштейна должна допускать разборку, сборку, чистку и смазку оружия без снятия оптического прицела. (Кроме систем заводского изготовления, в которых очень точно изготовлены посадочные места крепления прицела и предусмотрена возможность быстрого снятия и быстрой постановки прицела или замены прицелов с дневного на ночной.)

Кроме того, конструкция кронштейна должна обеспечивать свободное прицеливание открытым прицелом. Для этого оптический прицел крепится сбоку ствольной коробки (прицелы ПЕ, ПБ и ПУ имеют боковые кронштейны). Если прицел крепится сверху ствольной коробки, кронштейн должен иметь "окна", позволяющие работать с открытым прицелом (фото 88). Несмотря на все преимущества оптики, наличие открытого прицела на винтовке обязательно! Оптика - это стекло, которое может легко разбиться или треснуть. И тогда вся надежда на пристрелянный и выверенный открытый прицел. К тому же, имея хорошо пристрелянный открытый прицел, можно очень быстро "выставить" и пристрелять прицел оптический (см. далее).

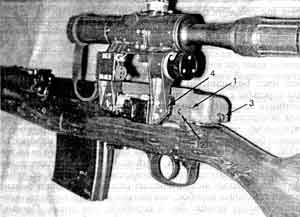

Фото 106. Прицел ПСО-1 на винтовке СВТ (вид слева):
1 - "ласточкин хвост" - посадочное место прицела,
2 - крепежный винт М4;
3 - крепежный винт M8,5, завинчивается изнутри через буферную втулку, вывинчивается при чистке оружия;
4 - при необходимости смещения корпуса прицела по сторонам в этом сочленении прокладываются тонкие металлические прокладки

Оптический прицел на современном оружии часто смещен влево от оси ствола (плоскость стрельбы) на 1-4 см для удобства прицеливания и заряжания оружия. На дистанциях более 300 метров такое смещение на результатах стрельбы не сказывается.

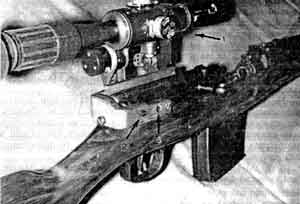

Фото 107. Прицел ПСО-1 на винтовке СВТ (вид справа). Прицел смещен влево от оси ствола. При этом стрелку удобнее целиться и есть возможность наполнить магазин из обоймы сверху (стрелка 1). 2, 3 - крепежные винты М4

На кронштейне прицел должен быть закреплен хомутами в двух точках, расположенных подальше друг от друга (прицелы ПБ и ПУ). Стойки, к которым привинчиваются хомуты, должны иметь общее основание. Хомуты-крепления должны быть сделаны как одно целое с кронштейном (кронштейн прицела ПУ), или быть одним целым с корпусом прицела (прицел ПСО-1), или же быть изготовленными с большой точностью. Иначе они рано или поздно под воздействием вибраций начнут смещаться на трубке прицела, а для ухудшения меткости достаточно и самого незначительного смещения.

На винтовке СВД посадочное место прицела - "ласточкин хвост" - выполнено очень точно. Так же точно выполнены "ласточкины хвосты" и на других винтовках, в конструкциях которых предусмотрена возможность постановки оптических прицелов (все современные малокалиберные винтовки и большинство охотничьих карабинов). Но в любом случае кронштейн - это механическая часть оптического прицела. Кронштейн должен иметь возможность регулировки по сторонам для выведения центром зрительного поля на цель.

В старых и других длинноствольных системах, где конструктором не предусмотрена постановка оптики (например, трехлинейная винтовка), основание кронштейна (прицел ПУ) или сам кронштейн (прицел ПБ) имеют в своей конструкции возможность микрометрическими винтами изменять общую направленность оптического прицела по оси при его пристрелке (см. далее раздел "Практическая пристрелка снайперской винтовки").

Постановка и подгонка прицела - штучная работа. Ввиду того что оптический прицел с кронштейном подгоняется к каждой конкретной винтовке, на основании кронштейна и на нижней его части наносится электропером номер винтовки.

Таблица 4
Технические данные оптических прицелов, выпускавшихся в СССР

Виды прицелов/ Технические данныеСнайперский ПЕ, ПБСнайперский ПУОхотничий промысловый ПО-1мСнайперский ПСО-1Спортивный ТО-4Спортивный ТО-4мОхотничий промысловый ТО-6мСпортивный ТО-6сСпортивный ПО-10с
Диаметр объектива (мм)30,422,015,024,022,022,035,037,043,0
Диаметр окуляра (мм)44,024,523,032,024,024,033,033,035,0
Диаметр выходного зрачка (мм)7,66,04,86,05,55,58,06,15,3
Удаление выходного зрачка от окуляра (мм)83,072,086,068,076,074,070,068,060,0
Увеличение (кратность)4,0х3,6х2,5х4,0х4,0х4,0хот 1,5х до 6,0х5,9х8,0х
Поле зрения (град.)5°5'3°6'3°43°4'4°9'
Длина прицела (мм)274169155255172170285300330
Вес прицела (г)600270150580160280450340440

Потапов А.А. - "Искусство снайпера"
К оглавлению На предыдущую страницуЧитать далее
Похожие темы:
Подготовка снайперов (полный курс)
Два вида снайпинга. Снайперское оружие и подготовка снайпера
Джеф Купер - "Искусство винтовки"
Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
