3.2 Прицеливание

Принципиально прицеливание заключается в том, что стрелок располагает на одной линии прицел, вершину мушки и точку прицеливания и тем самым придает оружию соответствующее направление по отношению к цели.

Однако поскольку изготовка не может обеспечить абсолютной неподвижности оружия, практически прицеливаться приходится в условиях непрерывного большего или меньшего колебания оружия. Поэтому прицеливание, наводка оружия, является очень сложным зрительно-двигательным процессом, требующим высокой зрительно-двигательной координации действий стрелка, при котором он во время прицеливания не только должен зрением воспринимать нарушение во взаиморасположении прицельных приспособлений и цели, но и соответствующими движениями перемещать оружие и восстанавливать его направление относительно цели.

Очевидно, что при стрельбе из пистолета (револьвера), характеризующейся значительными колебаниями руки с оружием, в прицеливании преобладает процесс двигательного порядка, при котором зрительный анализатор выступает главным образом в роли своеобразного корректора, сигнализирующего об отклонении руки с оружием в ту или иную сторону. За этим следуют импульсы из соответствующих отделов центральной нервной системы к мышечным группам, направленные на восстановление положения руки с оружием относительно цели. При стрельбе из винтовки из положений для стрельбы, обеспечивающих максимальную устойчивость оружия, главную роль играет не двигательная, а зрительная сторона процесса прицеливания - четкость восприятия глазом контуров прицельных приспособлений и их взаиморасположение относительно цели, различительная способность зрительного анализатора.

Ниже мы и рассмотрим эту - зрительную сторону процесса прицеливания.

3.2.1 Особенности прицеливания

Непременным условием правильного прицеливания должно быть такое взаиморасположение прицельных приспособлений (независимо от типов прицелов), при котором выдержана "ровная мушка"

При прицеливании с помощью открытого прицела "ровной мушкой" будет такое видимое расположение прицельных приспособлений, при котором мушка приходится посредине прорези прицела, а вершина мушки находится на одном уровне с верхними краями прорези (рис. 187, а).

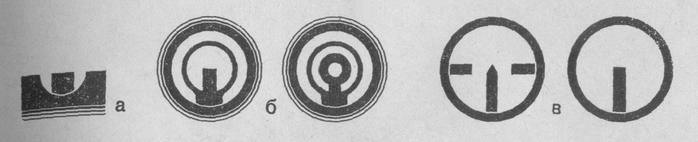

Взаиморасположение прицельных приспособлений, называемое "ровной мушкой"
Рис. 187 - Взаиморасположение прицельных приспособлений, называемое "ровной мушкой":
а - открытый прицел; б - диоптрический прицел; в - оптический прицел.

При прицеливании с диоптрическим прицелом "ровной мушкой" будет совмещение вершины прямоугольной мушки (или центра отверстия кольцевой мушки) с центром диоптрийного отверстия (рис. 187, б).

При прицеливании с оптическим прицелом условию соблюдения "ровной мушки" будет соответствовать прохождение луча зрения глаза строго по главной оптической оси прицела (рис. 187, в); для этого необходимо следить за тем, чтобы при прицеливании окуляр прицела не был затемнен.

Чтобы произвести само действие прицеливания, стрелок должен навести "ровную мушку" под нижний обрез "яблока" мишени (рис. 188). Прицеливаясь по мишени с черным кругом, стрелки-спортсмены не доводят вплотную "ровную мушку" до нижнего обреза "яблока" мишени, а оставляют между ними небольшой просвет (о величине просвета будет сказано ниже). Такова схема правильного прицеливания.

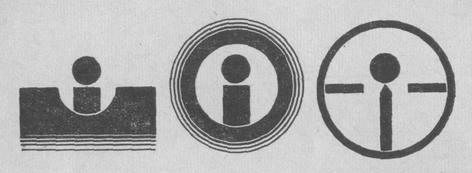

Прицеливание - наведение "ровной мушки" под нижний обрез "яблока" мишени
Рис. 188 - Прицеливание - наведение "ровной мушки" под нижний обрез "яблока" мишени

Если же стрелок не соблюдает главного условия правильного прицеливания (выдерживать "ровную мушку"), а допускает из-за неточности прицеливания "игру" мушкой, то есть по-разному располагает ее в прорези прицела, то меткой стрельбы не получается, так как пули каждый раз отклоняются в ту сторону, куда придержана мушка в прорези (рис. 189).

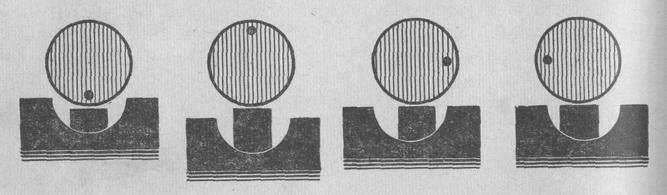

Отклонение пули в сторону при "игре" мушкой
Рис. 189 - Отклонение пули в сторону при "игре" мушкой

При этом следует иметь в виду, что неправильное расположение мушки в прорези прицела, то есть "неровная мушка", приводит к угловым смещениям оружия, что влечет за собой значительные отклонения пуль от центра мишени. В то же время даже резко заметные глазом отклонения "ровной мушки" от точки прицеливания не так уж сильно снижают результаты стрельбы (рис. 190). Таким образом, точность прицеливания зависит от умения стрелка всегда однообразно выдерживать "ровную мушку" и совмещать вершину ее с нижним обрезом "яблока" мишени (с точкой прицеливания).

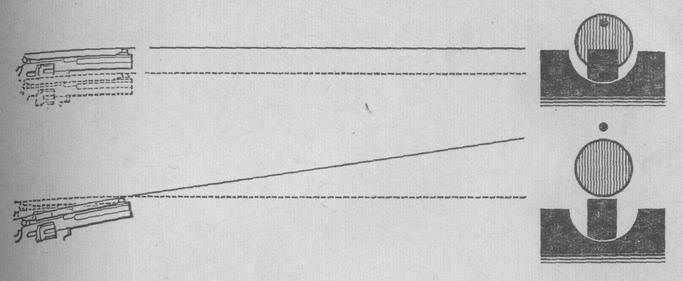

Отклонение пули при смещении оружия
Рис. 190 - Отклонение пули при смещении оружия:
а - параллельное; б - угловое.

На первый взгляд изложенная выше схема прицеливания кажется простой и понятной. Но когда стрелок захочет ее осуществить на практике, то столкнется во время стрельбы со многими трудностями

Основные практические трудности, которые возникают перед стрелком во время прицеливания, обусловлены особенностями строения глаза и его работой как оптического аппарата в процессе прицеливания

3.2.2 Глаз и его работа во время прицеливания

Процесс прицеливания при видах изготовки, обеспечивающих максимальную неподвижность оружия, предъявляет, как известно, очень высокие требования к зрению, так как однообразие, степень точности прицеливания находятся в прямой зависимости от остроты зрения и условий, их определяющих. Поэтому стрелку необходимо хорошо разобраться в некоторых оптических свойствах глаза, чтобы знать, в какой мере и при каких условиях оптические несовершенства глаза (см. ниже) могут в наименьшей мере отразиться на точности прицеливания

Зрительный анализатор (орган зрения) человека (рис. 191) позволяет довольно точно различать цвета, форму, размеры, степень освещенности, расположение предметов окружающего нас мира.

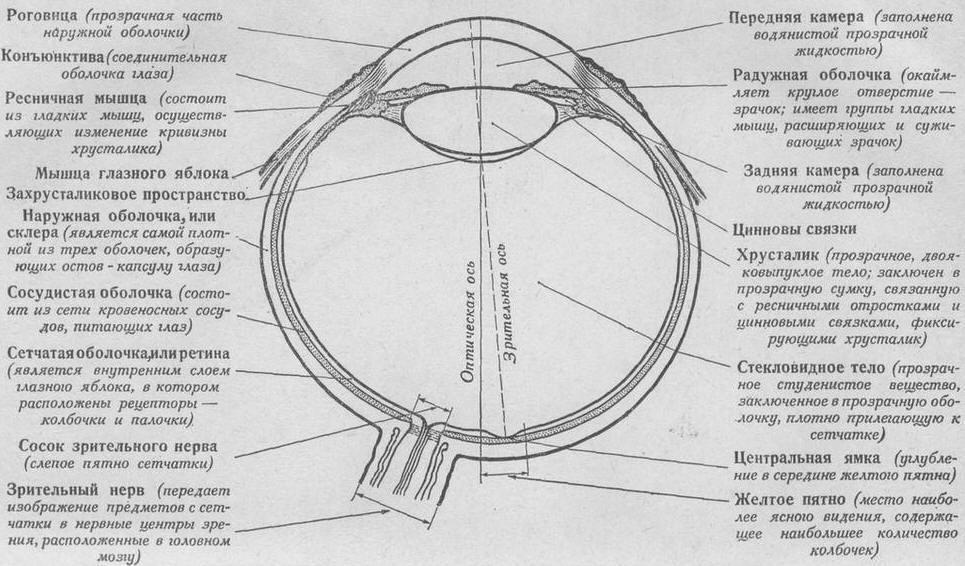

Горизонтальный разрез человеческого глаза (правый глаз)
Рис. 191 - Горизонтальный разрез человеческого глаза (правый глаз)

В передней, обращенной к свету части глаза располагается светопреломляющий аппарат; он представляет собой систему преломляющих сред и поверхностей, включающих в себя роговицу, хрусталик, водянистую влагу и заполняющее полость глаза стекловидное тело. (К светопреломляющему аппарату также относится радужная оболочка, имеющая посредине отверстие - зрачок.)

Степень освещенности, форма и расположение окружающих нас предметов воспринимаются внутренней светочувствительной оболочкой - сетчаткой, или ретиной, связанной посредством зрительного нерва с соответствующим отделом коры головного мозга. Для получения правильного зрительного восприятия любого предмета изображение его на сетчатке должно быть четким. Это достигается благодаря свойству глаза приспосабливать свою светопреломляющую систему и этим получать четкое изображение на сетчатке от предметов, различно удаленных от него

Роль фотографического объектива в нашем глазе играет хрусталик, представляющий собой прозрачное двояковыпуклое тело, напоминающее обычную линзу. При различном удалении наблюдаемых предметов кривизна хрусталика рефлекторно изменяется, благодаря чему оптическая система глаза очень быстро приспособляется к восприятию предметов, находящихся на различном расстоянии от нас. В результате изображение предмета получается на сетчатке резким, что и позволяет правильно и отчетливо воспринимать форму и очертания окружающих нас предметов. Такая способность глаза приспосабливаться к рассматриванию различно удаленных предметов посредством изменения кривизны хрусталика называется аккомодацией

Следовательно, глаз человека устроен так, что не может одновременно отчетливо видеть предметы, находящиеся от него на разном удалении. Поэтому вполне очевидно, что при прицеливании нет возможности одновременно с одинаковой отчетливостью видеть прицельные приспособления и мишень, находящиеся на разном удалении от глаза стрелка. Помня об этом, во время прицеливания не следует излишне напрягать зрение в напрасных попытках одновременно все видеть отчетливо

Нормальный глаз в состоянии покоя установлен на восприятие дальних предметов, так сказать, на бесконечность. Для того чтобы переключиться на восприятие предметов, расположенных вблизи, требуется определенное мышечное усилие для изменения кривизны хрусталика. Механизм аккомодации заключается в том, что ресничная мышца рефлекторно сокращается, в результате чего хрусталик принимает выпуклую форму, увеличивая тем самым свое преломление

В связи с этим не следует злоупотреблять во время прицеливания чрезмерно частой переброской взгляда с одной точки ясного видения на другую - с прорези и мушки на мишень и обратно (как пытаются иногда делать молодые стрелки), поскольку в подобных случаях продолжительные мышечные усилия приводят к быстрому и значительному утомлению мышц глаза. По той же причине стрелку не следует долго целиться (об этом см. ниже), а в промежутках между очередным прицеливанием сосредоточивать свой взгляд на каком-нибудь предмете; лучше всего смотреть вдаль "рассеянным взором" и этим давать отдых мышцам глаза

При изменении силы естественного освещения уровень чувствительности глаза меняется и глаз адаптируется (приспосабливается) к различному количеству попадающего в него света. Роль, подобную диафрагме в фотографическом аппарате, играет в глазе зрачок - отверстие, имеющееся в середине радужной оболочки. Под действием мышц диаметр зрачка может становиться уже и шире; этим и регулируется количество поступающего в глаз света, а также улучшается глубина фокусировки изображения предмета на сетчатке при сужении зрачка

Заслуживает внимания вопрос о скорости реакции зрачка на изменение в освещении. Оказывается, зрачок при переходе к большой яркости суживается гораздо быстрее, чем снова расширяется при попадании в условия меньшей яркости. Так, по данным Ривса, сужение зрачка до устойчивого уровня продолжается около 5 сек., а для обратного расширения после прекращения светового раздражения - около 3 мин. Из этого стрелок также должен сделать соответствующие выводы: чтобы сохранить "работоспособность" глаза, не снижая точности прицеливания, не следует перед стрельбой или во время нее смотреть на ярко освещенные предметы и тем более подвергать глаз воздействию резких переходов от света к тени; в перерывах между выстрелами не нужно отдыхать с закрытыми глазами; между выстрелами необходимо давать отдых глазу; для этого лучше всего смотреть на удаленные, однотонные, неяркие поверхности серого, зеленого, голубого цвета

Выше было сказано о том, что степень точности зрительного восприятия формы и очертаний окружающих нас предметов зависит от четкости их изображений на сетчатой оболочке глаза. Необходимо знать, что из-за оптических несовершенств глаза изображения предметов на сетчатой оболочке имеют не вполне резкие, а несколько размытые границы; вследствие этого существует какой-то предел различительной чувствительности глаза, определяющий остроту зрения. Следует иметь в виду, что острота зрения сама по себе непостоянна и является некоторой переменной величиной, зависящей от того, в какой мере и при каких обстоятель-ствах сказываются оптические несовершенства глаза. Поэтому стрелку нужно знать, хотя бы в общих чертах, об условиях, влияющих на остроту зрения и тем самым на степень точности прицеливания

Глазу, как оптическому прибору, присущи явления аберрации и дифракции света

Сферическая аберрация состоит в том, что световые лучи, падающие на хрусталик (являющийся своего рода сферической линзой), различно преломляются и не фокусируются в одной точке, так как крайние лучи преломляются сильнее центральных (рис. 192). В результате пучок параллельных лучей, падающих на глаз, фокусируется на сетчатке не в виде четкого изображения, а в виде кружка светорассеяния. Круг светорассеяния от сферической аберрации бывает тем больше, чем больше зрачковое отверстие. Вполне очевидно, что резкость изображения увеличится, если устранить крайние лучи. Следовательно, с уменьшением отверстия зрачка резкость изображения предмета на сетчатке повышается.

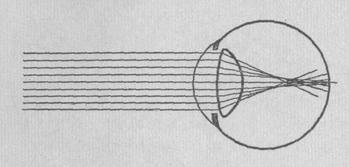

Явление сферической аберрации
Рис. 192 - Явление сферической аберрации

В какой мере сферическая аберрация может мешать видеть предметы четкими и как резкость изображения зависит от величины зрачкового отверстия, стрелок может убедиться на простом примере. Мелкие ориентиры и предметы, с трудом различимые на большом расстоянии в пасмурную погоду, становятся несравненно лучше различимы, если посмотреть на них через маленькое диоптрийное отверстие, выполняющее в данном случае роль искусственного зрачка

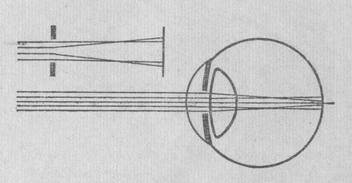

Явление дифракции света заключается в том, что световые лучи, проходя через малые отверстия, в частности и через зрачок, как бы изгибаются (рис. 193) и дают на сетчатке изображение не в виде одной четкой точки, а в виде кружка, окаймленного рядом концентрических световых колец убывающей яркости. Происходит это вследствие волновой природы света. Дифракционные кольца вокруг изображений заметны лишь при весьма малых размерах зрачка и будут тем большими, чем меньше отверстие зрачка, что является, как мы видим, некоторой противоположностью сферической аберрации. Явление дифракции дает себя чувствовать при солнечном освещении спереди, когда солнце светит в глаза, или при ярких солнечных бликах на поверхности прицельных приспособлений, когда они сильно отсвечивают, и т.д.

Явление дифракции света на зрачке
Рис. 193 - Явление дифракции света на зрачке

Работе глаза, как оптического аппарата, вредит до известной степени и происходящее в нем светорассеяние. Световые лучи на своем пути к сетчатке, проходя через глазные среды, не обладающие абсолютной прозрачностью - хрусталик и стекловидное тело, рассеиваются в них. Рассеяние света внутри глаза происходит и потому, что световые лучи отражаются от задних слоев сетчатки. Эффект светорассеяния проявляется в более или менее заметной лучистости и слабой светящейся дымке, покрывающей поле зрения. Светорассеяние особенно заметно при рассматривании ярко освещенных предметов, особенно на темном фоне, или когда яркий свет попадает прямо в глаза. Светорассеянию в глазных средах приписываются и те световые ореолы вокруг предметов, из-за которых теряется четкость их изображений на сетчатке

Световые ореолы особенно заметны при ярком солнечном освещении мишени - тогда белый фон ее сильно отсвечивает и вызывает значительное светорассеяние в глазных средах. Под его слепящим действием глаз воспринимает "яблоко" мишени как серое пятно с нерезкими краями, а прицельные приспособления - с нечетким контуром

Итак, светорассеяние от сферической аберрации тем больше, чем больше отверстие зрачка, а от дифракции тем больше, чем меньше отверстие зрачка, что не дает возможности устранить их. В результате этой обратной зависимости эффектов аберрации и дифракции от величины зрачка наилучшие условия для четкого зрительного восприятия соответствуют некоторой средней величине отверстия зрачка - диаметром около 3 мм

Учитывая это, в зависимости от условий освещения, влияющих на размер зрачкового отверстия, стрелок должен стремиться создавать наиболее благоприятные условия для работы глаза, защищая его от воздействия света козырьками, дымчатыми очками или светофильтрами. Нужно также следить, чтобы прицельные приспособления не блестели и тем самым не слепили глаза - их надо чернить копотью

Следует также знать, что аберрация обусловливает явление световой иррадиации, проявляющееся в переоценке размеров светлых площадей на темном фоне. На рис. 194 черная и белая полосы совершенно одинаковы, однако белый просвет кажется больше, чем черный. Эффект иррадиации тем больше, чем больше яркость светящейся или освещенной поверхности. Следовательно, при изменении степени освещенности белого поля мишени один и тот же по своей истинной величине просвет между нижним обрезом "яблока" мишени и мушкой воспринимается глазом различно. Учитывая это, при стрельбе с прямоугольной мушкой спортсмен должен стремиться производить выстрелы при одинаковом режиме освещения.

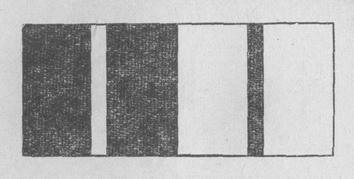

Явление световой иррадиации. Белый просвет кажется большим, чем черный, имеющий тот же размер
Рис. 194 - Явление световой иррадиации. Белый просвет кажется большим, чем черный, имеющий тот же размер

Оптические несовершенства глаза - близорукость, дальнозоркость и астигматизм - также препятствуют правильной фокусировке оптической системы глаза и получению четких изображений предметов на сетчатке

Если глаз устроен так, что падающие на него параллельным пучком лучи без какого-либо усилия аккомодации собираются в фокус как раз на сетчатке, мы говорим, что такой глаз нормальный (рис. 195, а).

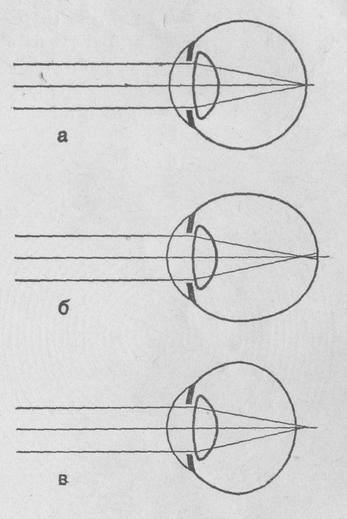

Схема преломления лучей в нормальном, близоруком и дальнозорком глазе
Рис. 195 - Схема преломления лучей в нормальном (а), близоруком (б) и дальнозорком (в) глазе

Глаз считается близоруким, если падающие параллельным пучком лучи собираются в фокус впереди сетчатки (рис. 195, б). Близорукость обусловливается или чрезмерной длиной глазного яблока, или большой преломляющей силой глаза, а иногда тем и другим вместе. Близорукость сравнительно легко поддается исправлению посредством оптики. Многие известные стрелки страдают значительной близорукостью, однако этот дефект зрения, исправленный соответствующим подбором очковых стекол, не мешает им добиваться рекордных спортивных результатов

Глаз считается дальнозорким, если падающие на него лучи фокусируются за сетчаткой (рис. 195, в). Это может быть или из-за слабой преломляющей силы глаза, или из-за слишком малой длины глазного яблока, или из-за того и другого вместе. В таком случае для фокусирования лучей на сетчатке они должны идти сходящимся пучком еще до попадания в глаз, поэтому хуже всего дальнозоркий глаз видит близкие предметы. Такой глаз хуже поддается исправлению очками, которые относительно мало ему помогают. Стрелки, страдающие возрастной дальнозоркостью, очень плохо видят прицельные приспособления; характерная жалоба дальнозорких - сливание прорези; поэтому, как правило, дальнозоркие плохо стреляют из оружия с открытым прицелом

Нечеткое, расплывчатое изображение предметов на сетчатке бывает и в результате астигматизма глаза

Астигматическим называют такой глаз, в котором преломляющие поверхности роговицы и хрусталика не имеют правильной сферической формы. Параллельные лучи, падающие на глаз, не могут дать на сетчатке четкого фокусного изображения, так как преломление их в разных меридианах глазного яблока происходит под разными углами. Вследствие этого светопреломляющий аппарат глаза обладает не одним главным фокусом, а несколькими, находящимися на разном удалении от сетчатки, поэтому и изображение на ней образуется нечеткое и неправильное (рис. 196).

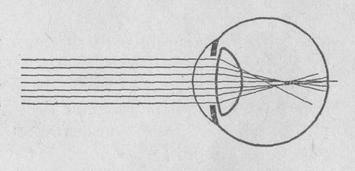

Схема преломления лучей в астигматическом глазе
Рис. 196 - Схема преломления лучей в астигматическом глазе

Убедиться в наличии или отсутствии астигматизма нетрудно, пользуясь таблицей проф. С.В. Кравкова (рис. 197). Для этого нужно смотреть одним глазом с расстояния наилучшего зрения (примерно 30 см) на диск, на котором близко друг к другу нанесены концентрические окружности. При наличии астигматизма одновременно четко будут видны лишь отдельные секторы диска, вся же прочая его площадь покажется расплывчатой.

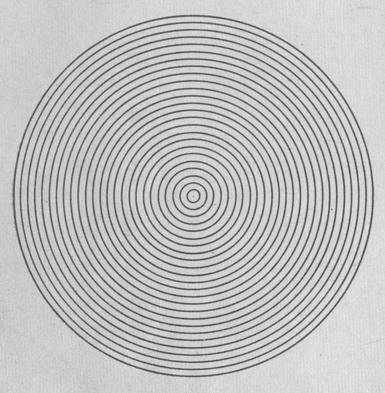

Таблица, позволяющая обнаружить астигматизм
Рис. 197 - Таблица, позволяющая обнаружить астигматизм

Наличие астигматизма должно в известной мере обусловливать выбор типа прицельных приспособлений. Если, к примеру, при проверке глаза стрелок обнаружит, что он видит верхний и нижний секторы диска нечетко, расплывчато, рекомендовать ему прямоугольную мушку нецелесообразно: применяя ее, он не сможет однообразно прицеливаться; в таком случае лучше пользоваться кольцевой мушкой

Даже при незначительных дефектах зрения при стрельбе необходимо применять очки: нагрузка, связанная с прицеливанием, будет сильно утомлять зрение, что может привести к еще большему ухудшению его. При этом нужно иметь в виду, что подбор очков для стрельбы обычным путем, то есть в кабинетных условиях, не совсем подходит. Желательно стекла проверять сразу же на стрельбище, чтобы хорошо видеть мишени, удаленные на большое расстояние. Причем такой подбор связан с определением не столько диоптрии стекол, сколько качества их шлифовки, так как все дефекты при такой проверке быстро дадут о себе знать

При пользовании очками (или дымчатыми стеклами) необходимо следить, чтобы луч зрения проходил перпендикулярно поверхности стекла и через его центр, так как центральная часть стекла обычно значительно лучше обрабатывается. Для этого во время стрельбы рекомендуется специальная оправа или монокли, позволяющие держать стекла перпендикулярно лучу зрения, не требуя изменения обычной постановки головы при изготовке

Необходимо остановиться еще на одной особенности глаз, имеющей огромное значение в прицеливании, - монокулярном и бинокулярном зрении

Зрение одним глазом называется монокулярным, а двумя - бинокулярным. Наличие двух глаз у человека не всегда еще означает, что у него имеется и бинокулярное зрение. Бывают случаи, когда один глаз, видящий хуже, из акта зрения выключается и человек фактически пользуется лишь одним глазом, лучшим. Преобладание одного глаза над другим имеет место и тогда, когда оба глаза обладают одинаковой остротой зрения. Глаз, которым человек предпочитает пользоваться, носит название доминирующего, или направляющего. Существует простой прием, позволяющий установить, оба ли глаза равноправны

Для определения направляющего глаза стрелку нужно, держа кисть руки на некотором удалении, сложить пальцы в виде кольца и смотреть через него на какой-нибудь мелкий предмет так, чтобы видеть его обоими глазами (рис. 198). Затем, поочередно закрывая глаза, нужно следить, уходит предмет из кольца или остается в нем. Направляющим является тот глаз, которым стрелок видит предмет несмещенным, оставшимся в кольце. У большинства людей направляющий глаз - правый.

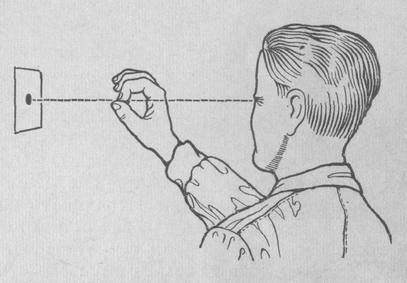

Определение направляющего (доминирующего) глаза
Рис. 198 - Определение направляющего (доминирующего) глаза

Если при начальном обучении стрелку обычно предлагали при прицеливании зажмуривать левый глаз и наводить оружие в цель правым, то в дальнейшем вовсе нет надобности сохранять этот учебный прием закрывания глаза, так как он имеет свои крупные недостатки

Первый недостаток - напряжение, связанное с зажмуриванием левого глаза, тягостное для многих, особенно для начинающих стрелков. Другая невыгодная сторона - зажмуривание одного глаза почти всегда сопровождается большим или меньшим напряжением мышц век и давлением века другого, целящегося глаза на глазное яблоко; последнее влияет на светопреломляющий аппарат. Третий момент - непроизвольное расширение зрачка открытого глаза в ответ на прикрытие или зажмуривание другого. Исследования, проведенные Н.А. Калиниченко (1968), свидетельствуют о том, что закрывание одного глаза веком вызывает рефлекторное понижение остроты зрения другого глаза (открытого) в среднем на 20%, в большей степени, чем при простом затемнении его. Поэтому изоляция левого глаза во время прицеливания зажмуриванием его совсем неприемлема, так как оно значительно снижает остроту зрения правого, целящегося, глаза. Исходя из этого, выключать из работы второй глаз лучше всего не физическим путем - зажмуриванием, а психологическим подавлением зрительных впечатлений открытого, нецелящегося, левого глаза

При бинокулярном прицеливании визирование прицельной линии осуществляется как обычно - одним глазом. Следовательно, этот прием не содержит принципиально нового; стрелку не нужно ни заново учиться, ни переучиваться - просто не следует во время прицеливания закрывать один глаз (рис. 199).

Бинокулярное прицеливание - стрелок не зажмуривает левый глаз
Рис. 199 - Бинокулярное прицеливание - стрелок не зажмуривает левый глаз

Бинокулярное прицеливание имеет ряд крупных преимуществ: стрелку не приходится затрачивать дополнительные усилия, связанные с зажмуриванием глаза, а это очень важно при длительной стрельбе; бинокулярная острота зрения выше монокулярной, поскольку чувствительные импульсы, суммарно поступающие от рецепторов обоих глаз, вызывают большее возбуждение соответствующих отделов центральной нервной системы; при таком прицеливании меньше утомляются клетки головного мозга, так как для их деятельности создаются более естественные условия

Однако некоторые стрелки по многим причинам все же не могут прицеливаться с двумя открытыми глазами. Одна из этих причин та, что при длительных стрельбах, требующих напряженной работы зрения, начинает двоиться мишень, в связи с чем просто невозможно прицеливаться двумя глазами. Поэтому, как показали исследования (Калиниченко Н.А., 1968), в тех случаях, когда нужно исключить левый глаз из акта прицеливания, лучше всего применять узкую полоску из полупрозрачного светлого пластика, лишающую возможности видеть мишень левым глазом

Все движения глазного яблока, а также удерживание в моменты, когда взгляд фиксируется на каком-нибудь предмете, осуществляют три пары мышц. В связи с определенным напряжением этих групп мышц глаз всегда, в том числе и во время прицеливания, находится в состоянии внешне незаметного, мелкого вибрирования, дрожания. Во время прицеливания из винтовки стрелок вынужден наклонять голову несколько вниз и вправо, глазное яблоко при этом поворачивается соответственно вверх-внутрь и удерживается в таком, наименее выгодном положении, которое требует комбинированной и усиленной работы всех трех групп мышц (рис. 200). При утомлении глазодвигательных мышц непроизвольное дрожание глазного яблока значительно увеличивается, что ухудшает точность прицеливания. Поэтому важна такая изготовка, при которой положение головы будет наиболее естественным, с наименьшим наклоном, чтобы стрелок не смотрел на цель исподлобья и не косил глазом.

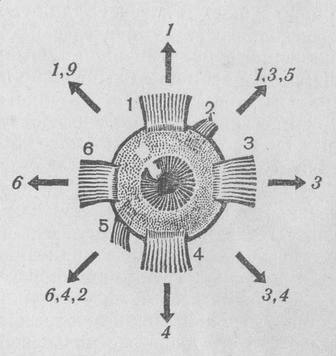

Мышцы правого глаза (схема по В.П. Воробьеву): стрелки указывают направление движения глазного яблока при сокращении мышц
Рис. 200 - Мышцы правого глаза (схема по В.П. Воробьеву):
стрелки указывают направление движения глазного яблока при сокращении мышц

Несколько слов об остроте зрения и степени точности прицеливания. Стрелка интересует главным образом степень различительной чувствительности глаза и зависящая от него острота зрения, а также та степень точности прицеливания, которую может обеспечить глаз

Острота зрения характеризуется обычно тем минимальным промежутком между двумя предметами, который мы в состоянии увидеть. Исходя из этого, за нормальную принимают такую остроту зрения, при которой глаз различает две точки, видимые под углом в одну минуту

Однако в действительности фактическая острота зрения нормального глаза может быть значительно выше врачебной нормы. Исследования показали, что нормальный глаз человека при нормальном освещении видит раздельно объекты, отстоящие друг от друга в пределах 40 угловых секунд. Глаз может достаточно отчетливо различать, например, просвет между вершиной мушки и нижним обрезом "яблока" мишени на расстоянии 50 м - 8,6 мм, на расстоянии 300 м - 5,6 см. Глаз же тренированного стрелка различает значительно меньший просвет между двумя объектами. Исследования показали (Калиниченко Н.А., 1968), что острота зрения стрелков из винтовки значительно превышает медицинскую норму, равную 1 усл. ед., и в среднем при проверке на стандартной таблице Сивцова на расстоянии 5 м равна для правого глаза 1,840, для левого - 1,783 и бинокулярная острота зрения - 1,880 усл. ед. Многие опыты подтверждают, что острота зрения может быть значительно увеличена в процессе упражнений. С увеличением стрелкового стажа повышается и острота зрения. Следовательно, спортивная стрельба оказывает тренирующее воздействие на функции зрения

Наконец, нужно сказать, что при усиленной работе глаза понижают свою работоспособность и двигательный, и световоспринимающий аппараты его. При непрерывной фиксации взгляда на каком-нибудь предмете глаз обладает наибольшей остротой зрения в течение нескольких секунд, после чего четкость изображения предмета на сетчатке, ясное видение его постепенно убывают. Поэтому ни в коем случае не следует "зацеливаться". Длительная, но равномерная стрельба так зрение не утомляет, как один "зацеленный" выстрел. За минуту прицеливания без мигания острота зрения ухудшается вдвое (Калиниченко Н.А., 1968). Исследования, проведенные Н.Г. Медведевой (1964), показали, что момент напряженного прицеливания вызывает утомление глаза, проявляющееся как временное выпадение отдельных участков поля зрения. Причем стрелкам надо особенно остерегаться "зацеливания" при ярком освещении: оно способствует быстрому образованию "слепых пятен" (исчезающих через 5-10 мин. после прекращения активной тренировки)

Следовательно, стрелок не должен увлекаться чрезмерно длительным прицеливанием, так как по истечении 15-20 сек. глаз перестает замечать неточности в прицеливании. Полагаясь на мнимое благополучие с прицеливанием, стрелок незаметно для себя допускает грубые ошибки. Если считать время с момента сосредоточения зрения на уточнении величины просвета между вершиной мушки и нижним обрезом "яблока" (или кольцевого просвета - при стрельбе с кольцевой мушкой), то процесс прицеливания не должен превышать 5-8 сек

3.2.3 Прицеливание

Прицеливание с открытым прицелом. Как указывалось выше, чтобы правильно прицелиться, стрелок должен поместить мушку посредине прорези прицела, а вершину ее - на одном уровне с верхними краями прорези, то есть выдержать "ровную мушку" и подвести ее под нижний обрез "яблока" мишени (рис. 201).

Схема прицеливания при открытом прицеле
Рис. 201 - Схема прицеливания при открытом прицеле

Мы уже знаем, что глаз не может одновременно отчетливо видеть предметы, находящиеся на разном удалении от него (в данном случае - прорезь прицела, мушку и "яблоко" мишени). Значит, если отчетливо видеть мушку, то мишень и прорезь прицела будут восприниматься глазом расплывчатыми; если сосредоточить зрение на мишени, расплывчатыми станут мушка и прорезь прицела

Некоторые спортсмены во время прицеливания "перебегают" взглядом с мушки на прорезь, затем на третий объект - цель, делая это быстро и по нескольку раз, пока не совместят все три точки на одной прямой. Такой способ прицеливания быстро утомляет мышечный аппарат глаза, и рекомендовать его можно при начальной форме обучения прицеливанию, и то только на первых порах. Ведь стрелку очень трудно вести, например, скоростную стрельбу, когда он ограничен временем. То же относится и к стрельбе стоя, когда спортсмен также не имеет возможности долго выравнивать и уточнять положение мушки в прорези. Поэтому во время прицеливания спортсмен должен чем-то жертвовать и стремиться отчетливо, резко видеть лишь один из трех предметов: либо мушку, либо прорезь, либо цель

Большинство спортсменов при стрельбе из винтовки стараются резко видеть мушку, вынужденно несколько пренебрегая резкостью изображения и прорези прицела, и "яблока" мишени (рис. 202). При этом не следует смущаться, что прорезь прицела воспринимается нечеткой и как бы двоящейся - нижняя часть ее более черная, а верхняя сероватая, туманная. Необходимо раз и навсегда запомнить расположение мушки в расплывчатой прорези и вершину ее располагать на уровне либо с более черной частью прорези прицела, либо с более светлой. Главное - добиться однообразия в прицеливании.

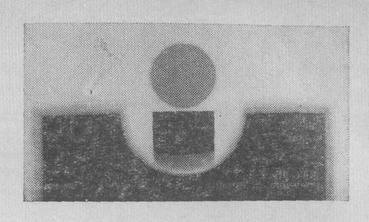

Схематическое изображение восприятия глазом прорези, мушки и "яблока" мишени, когда взгляд отфокусирован на мушку
Рис. 202 - Схематическое изображение восприятия глазом прорези, мушки и "яблока" мишени,
когда взгляд отфокусирован на мушку

Большое значение имеет умение оставлять правильный и однообразный просвет между вершиной мушки и нижним обрезом "яблока" мишени. При стрельбе из винтовки просвет должен быть настолько тонким, насколько это позволяет острота зрения стрелка. Нужно подводить вершину мушки под обрез цели до тех пор, пока глаз фиксирует и тоненький просвет между мушкой и нижним обрезом "яблока" мишени, и сравнительно четко видит нижний обрез "яблока". Прицеливаться вплотную, то есть не оставляя просвета между ними, очень трудно: каким бы острым зрением стрелок ни обладал, всегда есть риск незаметно для себя "врезаться" вершиной мушки в "яблоко" и тем самым нарушить однообразие прицеливания. Происходит это по следующей причине

Как бы тщательно стрелок ни закоптил мушку, все-таки поверхность ее будет отражать некоторое количество световых лучей. И если подводить ее под "яблоко" без просвета, то из-за отражения лучей от мушки нижний обрез "яблока" будет казаться значительно светлее верхней части его (рис. 203). Вполне понятно, что однообразно прицеливаться, не видя нижней границы "яблока", очень трудно, а подчас и невозможно. Со временем у стрелка вырабатывается способность всегда брать одинаковый просвет и однообразно располагать мушку в расплывчато воспринимаемой глазом прорези.

Прицеливание без просвета; нижний обрез "яблока" из-за отражения лучей от мушки кажется более светлым
Рис. 203 - Прицеливание без просвета; нижний обрез "яблока" из-за отражения лучей от мушки кажется более светлым

При стрельбе из пистолета (револьвера) расстояние между прорезью прицела и мушкой относительно невелико. Вместе с тем мушка и прорезь значительно больше удалены от глаза, отчего намного легче одновременно видеть сравнительно резко и мушку, и прорезь. Поэтому во время прицеливания стрелок должен стремиться резко видеть мушку и прорезь, пренебрегая резкостью восприятия глазом "яблока" мишени (рис. 204).

Схематическое изображение восприятия глазом прорези, мушки и "яблока" мишени при стрельбе из револьвера на 25 м, когда взгляд фокусируется на прицельные приспособления
Рис. 204 - Схематическое изображение восприятия глазом прорези, мушки и "яблока" мишени при стрельбе из револьвера на 25 м, когда взгляд фокусируется на прицельные приспособления


Прицеливание с диоптрическим прицелом

Диоптрический прицел значительно облегчает и упрощает прицеливание, так как стрелок избавлен от необходимости видеть один из трех объектов (прорезь прицела), наиболее близко расположенный к глазу, а поэтому самый неудобный для зрительного восприятия

Роль прорези в диоптрическом прицеле выполняет маленькое круглое отверстие (диоптр). При прицеливании стрелку необходимо смотреть сквозь него, обращая в основном внимание только на два объекта - мушку и мишень

Чтобы прицелиться с помощью диоптрического прицела, нужно, глядя правым глазом сквозь диоптрийное отверстие, подвести вершину прямоугольной мушки под нижний обрез "яблока" мишени или (при кольцевой мушке) поместить "яблоко" мишени в центре кольца мушки (рис. 205).

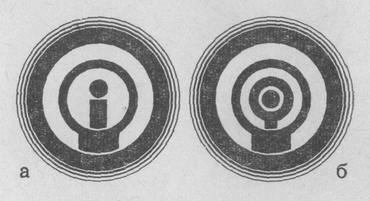

Схема прицеливания при диоптрическом прицеле
Рис. 205 - Схема прицеливания при диоптрическом прицеле:
а - при прямоугольной мушке; б - при кольцевой мушке.

Во время прицеливания стрелку не следует особенно отвлекаться в поисках центра диоптрийного отверстия и совмещения с ним вершины мушки: благодаря чувству симметрии глаз способен выполнять эту работу автоматически и непроизвольно. Если же спортсмен и допустит здесь неточность и луч зрения окажется несколько смещенным в сторону, большой ошибки в прицеливании не будет, потому что само очко диоптрийного отверстия относительно мало

Таким образом, чтобы обеспечить точное и однообразное прицеливание с помощью диоптрического прицела, стрелку необходимо в основном мобилизовать все внимание на том, чтобы правильно и однообразно располагать вершину мушки относительно точки прицеливания, тщательно выдерживая при этом одинаковый просвет

В отношении того, насколько при прицеливании должна быть удалена тарель от глаза, двух мнений быть не может: при стрельбе лежа тарель с диоптрийным отверстием следует располагать поближе к глазу (конечно, учитывая безопасность при отдаче оружия). В этом случае она не отвлекает внимания стрелка и не мешает прицеливанию, поскольку находится за пределами аккомодирующей способности глаза. Благодаря этому глаз непосредственно воспринимает не тарель как самостоятельный объект, а само диоптрийное отверстие, через которое и проходит луч зрения на мушку и "яблоко" мишени. Причем чем ближе тарель к глазу, тем большим воспринимается диоптрийное отверстие, что и позволяет точнее находить его центр и располагать в нем вершину мушки. Целесообразность близкого расположения диоптра к глазу подтверждается и полученными данными при исследовании этого вопроса: с увеличением расстояния между глазом и прицелом острота зрения понижается; в связи с этим наиболее благоприятным для прицеливания расстоянием следует считать 2-5 см (Калиниченко Н.А., 1968)

Поскольку часто из одной и той же винтовки приходится стрелять не только лежа, но и стоя и с колена, а прицел на винтовке можно передвигать в небольших пределах, стрелок должен в процессе тренировок установить для себя расстояние между глазом и диоптром исходя из того, чтобы постановка головы во время прицеливания обеспечивала безопасность стрельбы (учитывая отдачу) и создавала благоприятные условия для работы глаза.

Прицеливание с оптическим прицелом

Устройство оптического прицела предусматривает прицеливание без использования мушки и прорези прицела, установленных на стволе винтовки, так как линией прицеливания в данном случае является оптическая ось, проходящая через центр объектива и острие прицельного пенька. Следовательно, роль мушки в оптическом прицеле выполняют прицельные нити, в частности вертикальная нить (пенек)

Прицельные нити и изображение наблюдаемого предмета (цели) находятся в фокальной плоскости объектива (фокальной плоскостью объектива называется плоскость, проходящая через фокус объектива перпендикулярно главной оптической оси), поэтому глаз стрелка воспринимает с одинаковой резкостью и прицельные нити, и изображение цели. Постановка головы должна быть такой, чтобы луч зрения проходил по главной оси прицела, - иными словами, нужно совместить глаз с выходным зрачком окуляра, а затем подвести острие прицельного пенька под обрез "яблока" мишени (совместить с точкой прицеливания - рис. 206).

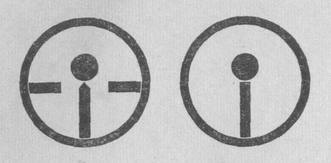

Схема прицеливания при оптическом прицеле
Рис. 206 - Схема прицеливания при оптическом прицеле

При прицеливании глаз должен находиться от наружной линзы окуляра на расстоянии удаления выходного зрачка (глазное расстояние), которое равно 60-80 мм (рис. 207). Оно обеспечивает безопасность при отдаче оружия.

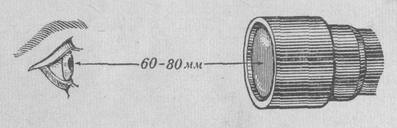

Расстояние удаления выходного зрачка в оптическом прицеле - глазное расстояние
Рис. 207 - Расстояние удаления выходного зрачка в оптическом прицеле - глазное расстояние

Во время прицеливания необходимо внимательно следить, чтобы в поле зрения прицела не было затемнений; оно должно быть совершенно чистым

Если глаз окажется ближе или дальше глазного расстояния, то в поле зрения получается круговое затемнение, которое уменьшает его и усложняет прицеливание. Если это затемнение со всех сторон одинаково, то отклонений пуль не будет

Если же глаз расположен относительно главной оптической оси прицела неправильно (смещен в сторону), на краях окуляра во время прицеливания наблюдаются лунообразные тени. Они могут быть с любой стороны, в зависимости от положения оси глаза по отношению к оптической оси прицела. Пули будут отклоняться в сторону, противоположную этим теням (рис. 208). Если при прицеливании стрелок заметит тени на краях поля зрения, ему нужно найти такое положение для головы, при котором глаз ясно видит все поле зрения прицела.

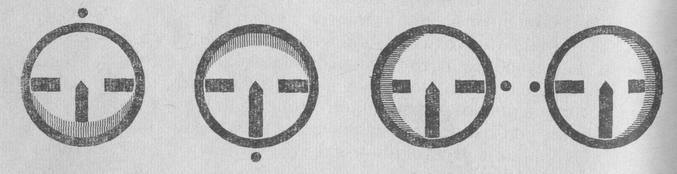

Отклонение пули в сторону при неправильном положении глаза по отношению к главной оптической оси прицела
Рис. 208 - Отклонение пули в сторону при неправильном положении глаза по отношению к главной оптической оси прицела

Следовательно, чтобы обеспечить точное прицеливание с помощью оптического прицела, стрелку необходимо все внимание направить на удерживание глаза на оптической оси прицела и точное совмещение острия пенька с точкой прицеливания

3.2.4 Подбор прицельных приспособлений

Точность прицеливания во многом зависит от умения стрелка правильно подобрать для себя прицельные приспособления по их форме, величине и относительным размерам, сообразуясь с остротой зрения, индивидуальными особенностями, а также условиями ведения стрельбы

Открытый прицел. Наиболее удобной и распространенной формой прицельных приспособлений является прямоугольная мушка и полукруглая прорезь. Эта форма их, как показала практика, позволяет прицеливаться с наибольшей точностью и наименьшим утомлением зрения

Большое значение для точности прицеливания еще имеют ширина мушки по отношению к видимым размерам цели и ширине прорези, а также абсолютная величина прицельных приспособлений

При подборе мушки нужно исходить из того, чтобы она была достаточно широкой. Тогда она позволяет точнее прицелиться, поскольку при ней легко обнаруживать нарушение симметрии, а также выдерживать однообразный, правильный просвет, излишне не напрягая зрение. Наибольшая точность прицеливания достигается мушкой, ширина которой воспринимается равной видимому диаметру "яблока" мишени либо несколько шире его (рис. 209). Но поскольку глаз по-разному воспринимает контуры "яблока" мишени и мушки, находящиеся на различном удалении от него, мушка практически должна быть несколько шире диаметра "яблока" (примерно на 0,1-0,2 мм с каждой стороны). Поэтому при стрельбе на 300 м по мишени №3 лучше всего применять мушку шириной 2-2,2 мм.

Ширина мушки на винтовке, равная видимому диаметру "яблока" мишени
Рис. 209 - Ширина мушки на винтовке, равная видимому диаметру "яблока" мишени

При подборе ширины прорези нужно стремиться, чтобы мушка ясно проектировалась в прорези; иначе говоря, мушке не должно быть "тесно" в прорези. Ни в коем случае не следует подгонять мушку вплотную, оставляя между нею и краями прорези небольшие просветы. Рассуждения неопытных стрелков о том, что такое соотношение прицельных приспособлений якобы позволяет замечать малейшие неточности в прицеливании, на практике не оправдываются, так как подобное соотношение ширины мушки к ширине прорези приводит лишь к быстрому утомлению зрения и, как следствие, к допущению грубых ошибок в прицеливании

Вместе с тем большие просветы между мушкой и краями прорези, также ухудшают прицеливание: стрелок незаметно для себя может придерживать мушку то вправо, то влево. Лучшие соотношения ширины мушки к ширине прорези в зависимости от остроты зрения, условий освещения и характера стрельбы - от 1:2 до 1:3 (рис. 210).

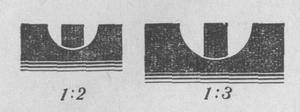

Наиболее выгодное видимое соотношение ширины мушки и ширины прорези при стрельбе из винтовки (в зависимости от условий освещения, остроты зрения и характера стрельбы)
Рис. 210 - Наиболее выгодное видимое соотношение ширины мушки и ширины прорези при стрельбе из винтовки (в зависимости от условий освещения, остроты зрения и характера стрельбы)

При открытом прицеле на пистолете (револьвере) наиболее удобна также прямоугольная мушка и прорезь полукруглой или прямоугольной формы. Поскольку размеры "яблока" пистолетных мишеней значительно больше винтовочных, подгонять по ним ширину мушки по видимому диаметру "яблока" нецелесообразно. Поэтому ширина мушки на пистолетах (револьверах) может быть совершенно произвольной. Однако практика показала, что наибольшей точности при меньшем утомлении зрения можно достичь, применяя достаточно широкую мушку. В зависимости от характера упражнений и вида оружия лучше всего применять мушки следующих размеров:

матчевый пистолет

50 м

мишень №4

-3,2-3,6 мм

служебный револьвер

25 м

мишень №4

-2,6-3,2 мм

служебный револьвер

25 м

силуэт

-3,0-3,5 мм

самозарядный пистолет

25 м

силуэт

-3,0-3,5 мм

В прорези мушка должна проектироваться совершенно ясно. Учитывая, что прорезь и мушка значительно больше удалены от глаза, чем при винтовочном открытом прицеле, а расстояние между мушкой и прорезью относительно невелико, отчего глаз одновременно воспринимает контур мушки и прорези более контрастно, целесообразно применять более "тесную" прорезь, чем при стрельбе из винтовки. Лучшие видимые соотношения ширины мушки к ширине прорези - в пределах 1:1,5 и 1:2. Для наглядности на рис. 211 приведены данные о ширине мушки в мм и видимых соотношениях ширины мушки к прорези прицела, которые в свое время позволили стрелкам добиться выдающихся результатов при стрельбе из различных типов пистолетов (револьверов).

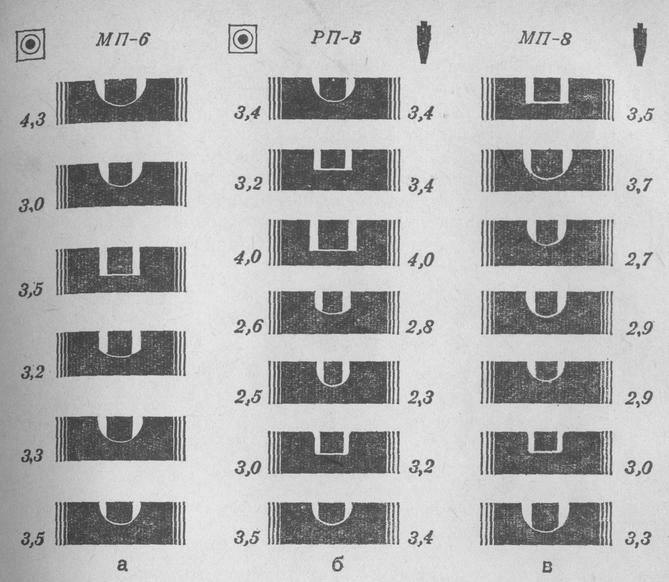

Форма и видимое соотношение ширины мушки к ширине прорези, при которых в свое время были достигнуты рекордные результаты в стрельбе из пистолета (револьвера)
Рис. 211 - Форма и видимое соотношение ширины мушки к ширине прорези, при которых в свое время были достигнуты рекордные результаты в стрельбе из пистолета (револьвера): а - произвольный (матчевый) пистолет; б - револьвер (стрельба по мишени с черным кругом и силуэту); в - произвольный пистолет (стрельба по силуэту).

Диоптрический прицел. Наиболее удобны прямоугольная и кольцевая винтовочные мушки. Размеры прямоугольной мушки подбирают исходя из того, что наибольшей точности прицеливания можно достичь, когда ширина ее при прицеливании воспринимается несколько большей видимого диаметра "яблока" мишени (диаметр "яблока" плюс 0,2-0,25 мм с каждой стороны). Тогда легче сохранять однообразный просвет между вершиной мушки и нижним обрезом "яблока" мишени.

Ширина прямоугольных мушек при стрельбе по различным мишеням на различные расстояния

Таблица 11

№ мишени и дальность стрельбы, м

Размер "яблока" мишени, см

Видимый диаметр "яблока" мишени, мм

Ширина мушки, мм

№3 - 300

60

1,80

2,1-2,3

№4 - 100

21

1,89

2,3-2,4

№7 - 50

11 24

2,02

2,4-2,5


Примечание. Размеры видимых диаметров "яблока" мишени найдены исходя из принятого расстояния между мушкой и зрачком глаза стрелка - 900 мм.

Слишком широкую или узкую мушку ставить не следует, так как будет затруднительно выравнивать ее вершину относительно середины нижнего обреза "яблока", отчего возможны ошибки при прицеливании (по горизонтали)

Подбирая диаметр отверстия кольцевой мушки, стрелку необходимо учитывать размеры "яблока" мишени, остроту зрения, особенности изготовки для стрельбы и, главное, условия освещения

В принципе, прицеливание с помощью кольцевой мушки тем точнее, чем тоньше видимый кольцевой просвет между "яблоком" мишени и границами отверстия мушки (кольцом ее), как говорят - чем "строже" кольцевая мушка. Однако на практике далеко не всегда представляется возможным прицеливаться точно этим "строгим кольцом". Желателен диаметр отверстия "строгой" кольцевой мушки при стрельбе на 50 м по мишени №7 не менее 3 мм, диаметр "свободной" кольцевой мушки - не более 4,2 мм (рис. 212).

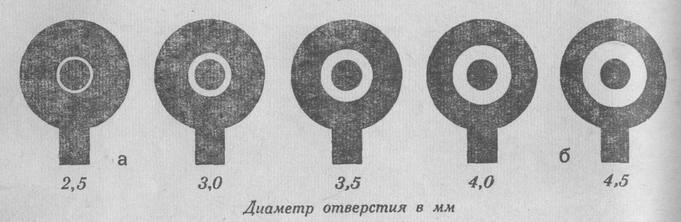

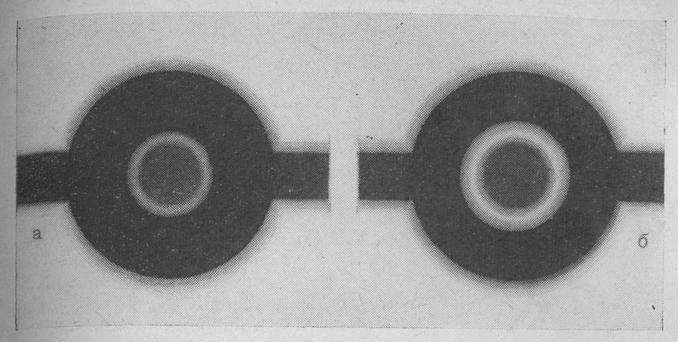

Видимое соотношение размеров "яблока" мишени и отверстий кольцевых мушек
Рис. 212 - Видимое соотношение размеров "яблока" мишени и отверстий кольцевых мушек:
а - "строгое" кольцо; б - "свободное".

"Строгая" кольцевая мушка рекомендуется прежде всего при стрельбе из наиболее устойчивого положения - лежа, реже с колена. "Свободная" кольцевая мушка - при стрельбе из положения стоя, наименее устойчивого, при котором вообще без длительной тренировки трудно прицеливаться кольцевой мушкой, очень чувствительной к самым незначительным колебаниям оружия относительно цели

Особо внимательно нужно подбирать кольцевые мушки для прицеливания в условиях различной видимости и освещенности мишени. В пасмурную погоду, при ровном и мягком освещении, наибольшей эффективности можно достичь, используя "строгую" кольцевую мушку. При таком освещении кольцевой просвет между "яблоком" мишени и кольцом мушки очень четко виден и глаз стрелка фиксирует малейшие неточности в прицеливании. В условиях плохой видимости (рано утром, в сумерки, в туман) необходимо пользоваться "свободной" кольцевой мушкой: мишень слабо освещена, поэтому кольцевой просвет между "яблоком" и кольцом мушки не очень контрастен. В солнечный день, когда мишени ярко освещены, эффективность и целесообразность использования кольцевых мушек вообще резко снижается. При ярком солнечном освещении прицеливаться "строгой" мушкой почти невозможно, а зачастую и "свободная" кольцевая мушка не обеспечивает нужной точности прицеливания. В таких случаях нужно прицеливаться применяя светофильтры или дымчатые стекла (см. ниже)

Многие зарубежные, а в последнее время и наши спортсмены с успехом применяют кольцевые мушки из полупрозрачного пластика (тонкого органического стекла или целлюлоида). В использовании таких мушек есть много здравого смысла, несмотря на кажущуюся на первый взгляд бесполезность такой затеи в связи с тем, что само отверстие пластиковой кольцевой мушки остается таким же незащищенным от слепящего воздействия белого фона мишени, как и при прицеливании кольцевой металлической мушкой. Затемняя значительную часть отсвечивающего белого фона мишени, находящуюся в поле зрения стрелка в непосредственной близости к "яблоку", полупрозрачный пластик, перекрывающий всю внутреннюю площадь в намушнике, защищает глаз от слепящего действия ярких лучей, которые попадают в область "желтого пятна" и близлежащих к нему задних слоев сетчатой оболочки глаза, отражение от которых усиливает светорассеяние в глазных средах. Кроме того, затемняя часть белого фона мишени, светофильтр в намушнике способствует более контрастному восприятию глазом кольцевого просвета между "яблоком" и границами отверстия кольцевой мушки

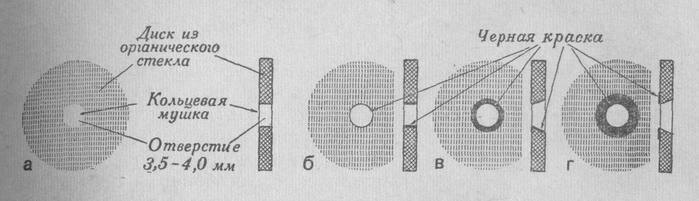

Конструкция пластиковых кольцевых мушек чрезвычайно проста. В круглом диске из органического стекла, вставляемого в намушник, высверливается отверстие (рис. 213), по краю которого вносится черной масляной или эмалевой краской кружочек. Толщина такого черного ободка (являющегося кольцевой мушкой) колеблется в пределах 0,5-2 мм. В последнее время широкое применение находят полупрозрачные пластиковые кольцевые мушки без всяких нарисованных ободков-колец (рис. 213, а). В них слегка подкрашивается вся пластинка, благодаря чему и достигается необходимый контраст между "яблоком" мишени и кольцевой кромкой мушки. По данным исследований Н.А. Калиниченко полупрозрачные пластиковые мушки умеренного контраста повышают точность прицеливания до 24% по сравнению с металлическими кольцевыми мушками того же диаметра. Лучшей оказалась пластиковая мушка, подкрашенная в светло-розовый цвет.

Пластиковые кольцевые мушки
Рис. 213 - Пластиковые кольцевые мушки

При выборе диаметра диоптрийного отверстия тарели прицела необходимо учитывать условия освещения, а также особенности изготовки стрелка

Диоптрические прицелы, устанавливаемые на произвольных винтовках, имеют сменные тарели с диоптрийными отверстиями диаметром от 0,75 до 1,75 мм. Однако далеко не все они из этого набора находят применение в стрелковой практике. Опыт ведущих спортсменов, а также результаты исследований свидетельствуют о том, что диаметр диоптрийного отверстия 0,75 мм непригоден для стрельбы. Весьма ограниченно применение и диоптра 1 мм: при таких малых диоптрийных отверстиях значительно снижается острота зрения и быстрота различения, особенно важная при стрельбе стоя. Поэтому самой рабочей следует считать тарель с диоптрийным отверстием диаметром 1,5 мм. В зависимости от степени освещенности мишеней рекомендуются диоптрийные отверстия в пределах 1,25 - 1,8 мм (рис. 214).

Применение различных мушек и тарелей, имеющихся в комплекте отечественных произвольных винтовок, в зависимости от освещения
Рис. 214 - Применение различных мушек и тарелей, имеющихся в комплекте отечественных произвольных винтовок, в зависимости от освещения: а - тарель прицела с ирисовой диафрагмой винтовки "Тайфун".

Большинство наших стрелков и сейчас пользуются прямоугольными мушками и лишь немногие - кольцевыми. Однако это еще не значит, что прямоугольные мушки выгоднее. Наоборот, если учитывать оптические несовершенства глаза человека, свойственные ему явления световой иррадиации (при которой величина белого просвета между нижним обрезом "яблока" мишени и вершиной мушки воспринимается глазом различно в зависимости от степени освещенности белого фона), а также наличие при ярком освещении дифракционных полос по контуру мушки и "яблока" мишени, можно утверждать, что в принципе кольцевая мушка позволяет прицеливаться с большей точностью, чем прямоугольная. Подтверждает это и практика лучших зарубежных спортсменов, в большинстве своем применяющих кольцевые мушки

Если обратиться к стрелковой практике сравнительно недавнего прошлого, то следует упомянуть и о том, что в период 1936- 1939 гг. при выступлениях на заочных международных стрелковых соревнованиях по стрельбе лежа из малокалиберной винтовки, неизменно заканчивающихся убедительной победой советских стрелков, очень многие из них стреляли с кольцевыми мушками. Первый абсолютный результат - 400 очков из 400 возможных, - показанный в 1936 г. советским стрелком Н. Алексеевым, также был достигнут в стрельбе с использованием кольцевой мушки

Все сказанное свидетельствует о больших, еще скрытых возможностях, заложенных в правильном и грамотном использовании кольцевых мушек, в повышении технических результатов наших стрелков, особенно в точных видах стрельбы. Скептическое отношение у нас к кольцевым мушкам, надо полагать, порождено тем, что спортсмены обычно пытались стрелять с очень "строгими", малыми по диаметру мушками, не умея к тому же оперировать при этом светофильтрами и дымчатыми стеклами для погашения избыточной яркости освещения мишеней, при которой действительно стрелять кольцом плохо. Ведущие же зарубежные стрелки, накопившие значительно больший опыт использования кольцевых мушек, предпочитают мушки диаметром 3,5-4,3 мм, причем в сочетании со светофильтрами различной плотности. При таких условиях высокие качества кольцевых мушек проявляются в наибольшей мере

Из сказанного очевидно, что не может существовать универсальной мушки определенной формы и размеров и прицела с определенным диаметром диоптрийного отверстия, которые могли бы полностью подойти каждому стрелку и обеспечить точное прицеливание при любых условиях стрельбы. Поэтому современные произвольные винтовки оснащены прицельными приспособлениями снабженными комплектами сменных мушек и тарелей с различными диоптрийными отверстиями (или ирисовой диафрагмой). Стрелок лишь должен правильно и грамотно их применять.

3.2.5 Прицеливание при стрельбе по мишеням "Бегущий олень" и "Бегущий кабан"

Сейчас на стрельбище уже не встретишь спортсмена, стреляющего по движущимся мишеням из винтовки с диоптрическим прицелом: разрезные мушки, диоптрические прицелы с перекидкой полностью вытеснены оптическими прицелами

При стрельбе по движущимся мишеням у нас теперь применяют отечественные оптические прицелы ТО-4, ТО-6, ТО-6П и ТО-6с (расположение прицельных нитей показано на рис. 215, а). Поскольку расположение прицельных нитей многих моделей прицелов не очень удобно для ведения этого вида спортивной стрельбы, спортсмены своими силами переделывают прицельный механизм, удаляя боковые выравнивающие нити и спиливая конусообразное острие прицельного пенька (рис. 215, б). Такой однопеньковый оптический прицел находит применение при стрельбе по "оленю", реже - по "кабану".

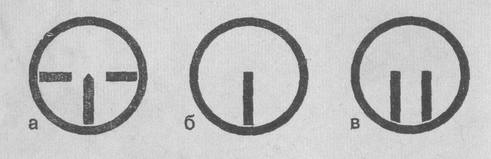

Прицельные пеньки отечественных оптических прицелов, применяющихся для спортивной стрельбы по движущимся мишеням
Рис. 215 - Прицельные пеньки отечественных оптических прицелов,
применяющихся для спортивной стрельбы по движущимся мишеням

Учитывая специфику стрельбы по мишени "Бегущий кабан", движущейся с различными скоростями - малой и большой, некоторые спортсмены переконструировали прицелы в двухпеньковые оптические прицелы (рис. 215, в). Причем такие прицелы имеют не два, а четыре барабанчика (маховичка), позволяющих делать поправки по горизонтали и вертикали для каждого пенька отдельно. Благодаря этому они имеют ряд преимуществ. Нужно иметь в виду, что переделка обычного прицела в двухпеньковый требует буквально ювелирной работы, поэтому доверить ее можно лишь мастеру высокой квалификации

Особенность прицеливания по движущимся целям заключается в том, что спортсмен должен целиться не в центр мишени, а с упреждением, в связи с тем что за время полета пули мишень переместится. Поэтому при этом виде стрельб перед тем, как производить пристрелку оружия, необходимо уметь определять величину упреждения цели, зависящую от скорости движения мишени и времени полета пули

Вообще путь, проходимый мишенью за время полета пули (упреждение), определяется по формуле:

S = Vм * tп

где S - величина упреждения, Vм - скорость движения мишени, tп - время полета пули

Скорость движения мишени (Vм), в свою очередь, определяется во формуле:

Vм = H / tм

где H - ширина окна пробега мишени, tм - время движения мишени в окне пробега

Подставим теперь значения величин, фигурирующих в этих формулах. При стрельбе по мишени "Бегущий олень" в расчетах нужно учитывать то, что величина окна пробега (H) должна быть уменьшена на длину самой мишени. Поэтому H = 23 м - 1,65 м = 21,35 м, время движения мишени в окне пробега (tм) - 4 сек., время полета пули (tп) при стрельбе на 100 м с начальной скоростью 850-920 м/сек примерно 0,1 сек.

При стрельбе по мишени "Бегущий кабан" упреждение (S) определяется с учетом следующих величин: ширина окна пробега мишени (H) - 10 м; время движения мишени в окне пробега (tм) - 5 сек. (медленный бег) и 2,5 сек. (быстрый бег); время полета пули (tп) при стрельбе на 50 м с начальной скоростью 320-340 м/сек равно примерно 0,15 сек

Тогда величина упреждения будет равна: при стрельбе по "оленю" - 53,4 см; по "кабану" на малой скорости движения - 30 см, на большой скорости - 60 см. Однако величина упреждения, определенная по этим формулам, - это только первоначальные, исходные данные. Практически спортсмену приходится стрелять на разных стрельбищах, пользуясь установками, на которых мишень движется быстрее или медленнее на 0,2-0,4 сек. (в пределах допустимого правилами соревнований). Кроме того, промышленность выпускает партии патронов, отличающиеся одна от другой начальной скоростью пули. Поэтому всякий раз величину упреждения приходится несколько изменять, устанавливая в соответствии с конкретными условиями ведения стрельбы на том или ином стрельбище

Для определения величины упреждения очень удобно пользоваться расчетными данными заслуженного мастера спорта И. Никитина, приведенными в табл. 12 и 13 в сокращенном виде. Для этого необходимо лишь установить истинную скорость движения мишени на данном стрельбище, что легко определить с помощью секундомера. Пользуясь этими данными, можно заранее, до пристрелки, вносить соответствующую поправку в установку прицела.

Величина упреждений при стрельбе по мишени "Бегущий олень" (по данным И. Никитина)

Таблица 12

Время пробега, сек.

Начальная скорость пули, м/сек

850

920

1000

1050

упреждение, см

упреждение, см

упреждение, см

упреждение, см

3,8

66,5

61,3

56,6

53,0

3,9

64,8

59,7

55,1

52,5

4,0

63,2

58,2

53,8

51,2

4,1

61,7

56,8

52,4

49,9

4,2

60,2

55,5

51,2

48,7



Величина упреждений при стрельбе по мишени "Бегущий кабан"

Таблица 13

Время пробега, сек.

Начальная скорость пули, м/сек

320

330

340

упреждение, см

упреждение, см

упреждение, см

2,5

62,5

60,6

58,8

2,6

60,1

58,3

56,5

2,7

57,9

56,1

54,4

5,0

31,2

30,3

29,4

5,1

30,6

29,7

28,6

5,2

30,0

29,1

28,2

5,3

29,4

28,6

27,7

5,4

28,9

28,1

27,2

Величину упреждения можно определить и чисто опытным путем. Наклеив на центр мишени хорошо видимый белый бумажный кружок и пристреляв по нему винтовку (при неподвижной мишени), нужно затем отстрелять серию по движущейся цели. При этом, естественно, СТП будет правее или левее точки прицеливания, в зависимости от направления движения мишени. Расстояние между СТП при неподвижной и СТП по движущейся мишени и будет равно величине упреждения

Очень важен и выбор наиболее выгодного района прицеливания. Для этого рассмотрим, как выглядит в графическом виде соотношение величин упреждения к размерам мишеней, а также расположение точек выноса относительно контуров мишеней (рис. 216).

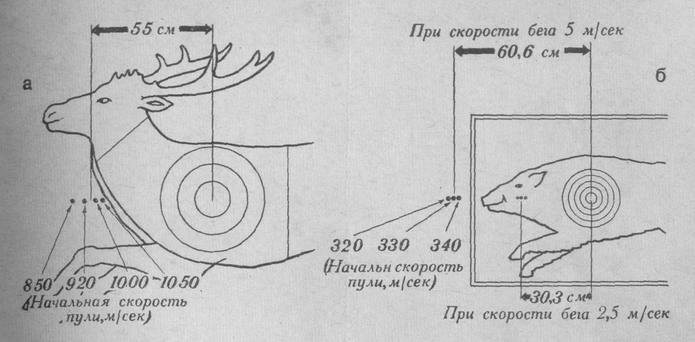

Величины упреждения цели при стрельбе по мишеням "Бегущий олень" и "Бегущий кабан" (по табличным данным Н. Никитина)
Рис. 216 - Величины упреждения цели при стрельбе по мишеням "Бегущий олень" и "Бегущий кабан"

При стрельбе по мишени "Бегущий олень" выпускаемыми сейчас партиями патронов (с начальной скоростью 1000-1050 м/сек) величина упреждения равна примерно расстоянию от центра мишени до обреза груди "оленя" (см. рис. 216, а), которая к тому же контрастно видна на фоне окна пробега и является хорошим ориентиром при прицеливании. Поэтому многие спортсмены выбирают в качестве района прицеливания именно грудь "оленя" (рис. 217, а). Однако такой способ прицеливания имеет и свои недостатки, основной из которых - трудность соблюдения однообразия прицеливания но вертикали. Значительно выгоднее прицеливаться в голову "оленя", имеющую относительно небольшой размер. Так, например, заслуженный мастер спорта И. Никитин избрал районом прицеливания мелкий, но достаточно видимый в оптический прицел ориентир - глаз "оленя". Во время движения "оленя" в обоих направлениях он прицеливается, касаясь левой кромкой прицельного пенька глаза "оленя" (рис. 217, б). Многие спортсмены весьма успешно используют в качество района прицеливания и другие участки головы "оленя" (рис. 217, в, г.). При этом прицельный пенек по ширине подгоняется так, чтобы проекция его на мишени была равна 8-10 см.

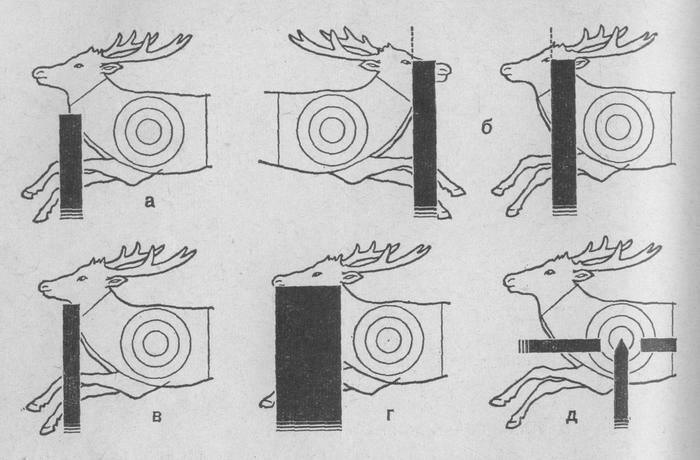

Районы прицеливания при стрельбе по мишени "Бегущий олень"
Рис. 217 - Районы прицеливания при стрельбе по мишени "Бегущий олень"

Некоторые стрелки прицеливаются в центр мишени (рис. 217, д). Тогда можно использовать обычный оптический прицел с конусообразным острием пенька. Положительной стороной выбора района прицеливания самого центра мишени является та, что спортсмен гарантирован от несовмещения СТП из-за возможных перекосов щита или косо наклеенной на щите мишени. Однако такой способ прицеливания неудобен, поскольку приходится вносить большие боковые поправки ("перекидки прицела" на величину упреждения) при каждом изменении направления движения мишени

При стрельбе по мишени "Бегущий кабан" величины упреждений таковы, что точка прицеливания в одном случае (при большой скорости бега "кабана") находится спереди, вне щита, а в другом (при малой скорости бега) - примерно в 30 см от центра мишени, то есть в совсем неприметном, без четкого ориентира месте (см. рис. 216, б). Естественно, эти участки нецелесообразно использовать в качестве района прицеливания

Наиболее выгодным (а потому и распространенным) районом прицеливания при этом виде стрельб являются участки мишени перед либо под носом "кабана" (рис. 218, а, б, в, г)

При использовании оптического прицела с одним пеньком, прицеливаясь по участку мишени в районе носа "кабана", приходится перед каждым выстрелом производить боковую поправку от нулевой риски на величину, равную расстоянию от центра мишени до района прицеливания (в ту или иную сторону, в зависимости от направления движения мишени). Подобные поправки во время выполнения упражнения сопряжены со значительными неудобствами, поэтому однопеньковые оптические прицелы, столь популярные при стрельбе по "оленю", все реже и реже применяют при стрельбе по "кабану"

Большинство ведущих спортсменов сейчас пользуются двухпеньковыми оптическими прицелами (рис. 218, д). Главное их преимущество в том, что прицеливание поочередно одним из пеньков, в зависимости от направления и скорости движения мишени, не требует больших боковых поправок перед каждым выстрелом (от центра мишени до района прицеливания) - нужны лишь мелкие поправки, и то лишь в случае, когда в них возникает необходимость по ходу выполнения упражнения.

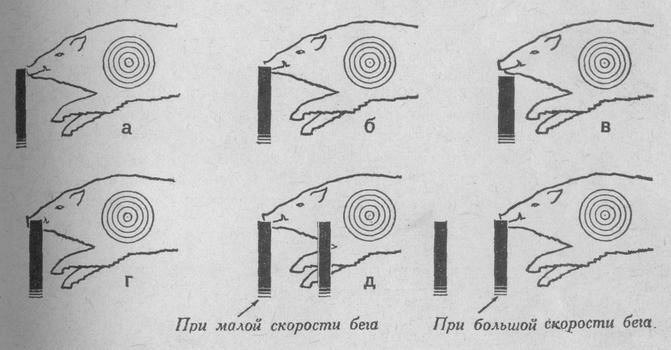

Районы прицеливания при стрельбе по мишени "Бегущий кабан"
Рис. 218 - Районы прицеливания при стрельбе по мишени "Бегущий кабан"

Такой способ прицеливания стал возможен благодаря тому, что в переконструированных прицелах можно делать горизонтальные и вертикальные поправки отдельно для каждого пенька: разводя их, можно установить между пеньками любое расстояние с учетом не только скорости движения "кабана" (большой и малой), но и изменения скорости движения мишени на том или ином стрельбище, при стрельбе патронами с большей или меньшей начальной скоростью. Кроме того, есть возможность учитывать индивидуальные особенности прицеливания того или иного спортсмена при стрельбе по мишеням, движущимся в разных направлениях

Районом прицеливания, как и при стрельбе по "оленю", может служить и центр мишени (рис. 217, д). Тогда, как мы уже говорили, используют обычный оптический прицел с конусообразным острием прицельного пенька. Стрельба ведется "с перекидкой прицела" перед каждым выстрелом, то есть внесением боковых поправок от пулевой риски на величину упреждения

При стрельбе по мишени "Бегущий кабан" лучше всего подгонять ширину прицельных пеньков так, чтобы их проекция на мишени была равна 3,5-5 см

Следует еще раз напомнить о том, что при внесении боковых поправок цена одного деления на барабанчике (маховичке) любого отечественного оптического прицела (кроме ТО-6с) равна 1/1000 дистанции: при стрельбе на 100 м - 10 см, при стрельбе на 50 м - 5 см

Пристрелку винтовок для стрельбы по мишеням "Бегущий олень" и "Бегущий кабан" нужно производить из положения стоя - вначале по неподвижной мишени, а затем по движущейся. При этом производить выстрелы необходимо в том же темпе и режиме, при котором обычно ведется зачетная стрельба, так как из-за различного характера нажатия на спусковой крючок очень часто у отдельных стрелков СТП при медленной стрельбе может в определенной мере отличаться от СТП при ускоренном производстве выстрелов.

3.2.6 Защитные средства для прицеливания в неблагоприятных условиях освещения

О неблагоприятных условиях освещения для стрельбы говорят, когда глаза стрелка слепит солнце, снежный покров в солнечный день, чрезмерно яркое освещение мишеней или солнечные блики на блестящих поверхностях оружия и прицельных приспособлений и т.д. При незащищенном глазе в таких условиях из-за раздражения, сопровождающегося слезоточением, резью, прищуриванием и непроизвольным смыканием век, значительно затруднено прицеливание. Кроме того, возможно раздражение слизистой оболочки и заболевание глаз. Поэтому стрелок должен заботиться о создании наиболее благоприятных условий для работы глаза во время прицеливания, а также сохранения своего зрения

Прежде всего нужно следить, чтобы при прицеливании в поле зрения не было ярких пятен, солнечных бликов на поверхности оружия и прицельных приспособлений. Несмотря на черную окраску, гладкая поверхность их остается блестящей, отчего при ярком солнечном свете наружные грани мушки и прицела, а также ствол начинают отсвечивать. Световые блики скрадывают и искажают контур прицельных приспособлений, производят слепящее действие, вызывая светорассеяние в глазных средах, что неизбежно приводит к грубым ошибкам в прицеливании и быстрому утомлению зрения

Чтобы прицельные приспособления не блестели, правильно и контрастно воспринимались глазом, перед стрельбой, как мы говорили, необходимо их закоптить. Наилучшую копоть при горении дают промасленная тряпочка, березовая кора, стеариновая свеча, кусочки толя

С той же целью рекомендуется применять различные затемнители. Так, при стрельбе с диоптрическим прицелом во избежание отсвечивания тарели, возникающего при ярком солнечном освещении сбоку и сзади, следует надевать на нее резиновый колпачок (рис. 219, вверху).

Затемнители - резиновые колпачки, устанавливаемые на прицелах
Рис. 219 - Затемнители - резиновые колпачки, устанавливаемые на прицелах: а - диоптрическом; б - оптическом.

При стрельбе с оптическим прицелом необходимо защищать от солнца объективную часть прицела металлической трубкой, а окулярную - резиновым колпачком (при медленных стрельбах, рис 219, внизу); трубка и колпачок выполняют роль бленды и предохраняют от попадания в объектив или окулятор прямых и боковых солнечных лучей, вызывающих отражение и светорассеяние в линзах объектива, что также значительно затрудняет прицеливание

Чтобы не отсвечивала поверхность ствола, его нужно закоптить или, лучше, надеть поверх него матерчатую ленту (рис. 220).

Матерчатая лента, предохраняющая от отсвечивания ствола
Рис. 220 - Матерчатая лента, предохраняющая от отсвечивания ствола

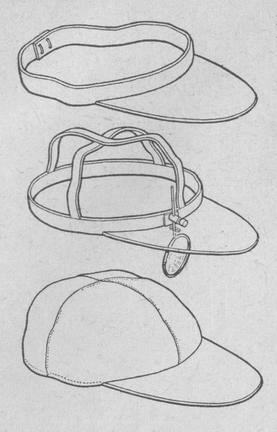

Для предохранения глаз от яркого солнечного света рекомендуются козырьки (рис. 221). Хуже всего бороться с избыточным освещением в солнечный день. В середине дня, когда солнце, находясь сзади стрелка, освещает мишень прямыми лучами, белое поле ее становится как бы мощным источником света, оказывая на глаза слепящее действие. При этом в результате дифракции света на зрачке и сильного светорассеяния в глазных средах стрелок не может достаточно четко видеть контур прицельных приспособлений. В таких случаях не только прорезь открытого прицела, но и мушка начинают двоиться, и глаз воспринимает все три объектива - прорезь, мушку и "яблоко" мишени расплывчатыми (рис. 222). Не лучше обстоит дело в таких условиях и при прицеливании при диоптрическом прицеле. Особенно трудно точно прицеливаться кольцевой мушкой: световой ореол, возникающий при ярком освещении мишени, мешает стрелку правильно и четко воспринимать контур "яблока" и кольца мушки; глаз воспринимает "яблоко" в виде серого пятна с нечетким, как бы размытым контуром, а кольцо мушки - неправильной формы (рис. 223). Бывает и так, что стрелок видит "яблоко" неправильной формы с белесым сегментом где-нибудь сбоку.

Козырьки, применяемые для защиты глаз от яркого солнца
Рис. 221 - Козырьки, применяемые для защиты глаз от яркого солнца

Схематическое изображение восприятия глазом прямоугольной мушки в условиях яркого освещения мишени
Рис. 222 - Схематическое изображение восприятия глазом прямоугольной мушки в условиях яркого освещения мишени

Схематическое изображение восприятия глазом кольцевой мушки в условиях яркого освещения мишеней
Рис. 223 - Схематическое изображение восприятия глазом кольцевой мушки в условиях яркого освещения мишеней:
а - "строгое" кольцо; б - "свободное" кольцо.

Поэтому, когда мишени ярко освещены, следует обязательно применять светофильтры или дымчатые стекла. Имея набор стекол различной плотности и окраски, можно приглушать избыточную яркость освещения

Чтобы правильно пользоваться светофильтрами, необходимо иметь в виду следующее. Опыты показали, что яркие источники света вредны для глаза главным образом фиолетовым участком видимой и невидимой части спектра. Фиолетовые лучи, проходя сквозь хрусталик, преломляются больше, чем лучи иной части спектра, способствуя образованию на сетчатке неясных изображений. Лучше всего фиолетовые участки спектра устранять желтыми, желто-зелеными и желто-оранжевыми светофильтрами. Причем они не только не снижают остроты зрения, а, наоборот, значительно повышают ее. Светофильтры темного, нейтрального, цвета, так называемые дымчатые стекла, равномерно поглощая, а следовательно, и ослабляя световые лучи по всему спектру, защищают глаза от ярких источников света, но в то же время несколько снижают остроту зрения. Несмотря на это, темные стекла, уменьшая светорассеяние в глазных средах, настолько облегчают работу глаза во время прицеливания, что с лихвой окупают незначительные потери в остроте зрения при их использовании. Имея набор дымчатых стекол различной плотности, можно подбирать их так, что даже при самом ярком освещении стрелок будет видеть мишень почти так, как в пасмурную погоду. При этом он сможет с успехом стрелять и с прямоугольными и кольцевыми мушками

Рассмотрим теперь некоторые вопросы практического применения светофильтров и дымчатых стекол при спортивной стрельбе, используя практику наших и зарубежных спортсменов

Несмотря на широкое применение светофильтров за рубежом, единых взглядов среди зарубежных стрелков на преимущество стекол того или иного цвета, по всей вероятности, нет; только этим и можно объяснить "групповую" приверженность спортсменов той или иной страны к светофильтрам какого-либо одного цвета или оттенка. Ответ на вопрос, какие светофильтры по цвету и плотности наиболее подходят для стрельбы при различном режиме освещения, могут дать лишь хорошо поставленные эксперименты. Насколько нам известно, начало серьезным исследованиям в области использования светофильтров применительно к нуждам стрелкового спорта положил заслуженный мастер спорта Н.А. Калиниченко, использовавший при экспериментах лишь светофильтры "ЖС-17", "ОС-12", голубой, зеленый и красный. Группа же цветных стекол "ТС" и "НС" (дымчатые), к сожалению, не была исследована. Однако, опираясь на опыт лучших советских и зарубежных стрелков, экспериментальные данные, а также учитывая некоторые оптические характеристики светофильтров, можно принять за исходные следующие рекомендации

Для стрельбы наиболее приемлемы светофильтры:

желтые "ЖС" и оранжевые "ОС", светлые и средней плотности; хорошо поглощая лучи фиолетовой части спектра, они способствуют более четкому изображению на сетчатке контуров "яблока" мишени и прицельных приспособлений;

темные стекла "ТС" - светофильтры серого цвета с коричневым оттенком, светлые и средней плотности; снимая избыточную яркость освещения по всему спектру благодаря некоторой желтизне в окраске, несколько больше задерживают фиолетовую часть спектра;

нейтральные стекла "НС" - серого цвета с зеленоватым оттенком; защищая глаз от избыточной яркости, они чуть меньше задерживают фиолетовую часть спектра, чем "ТС", но имеют более приятный для глаза зеленоватый оттенок

В пасмурный, но светлый день рекомендуются светлые светофильтры "ЖС-12" и "ЖС-16"

При стрельбе в солнечный день, но при неярком освещении когда бывает "дымка" - прозрачная облачность, а также в начале или в конце дня, когда солнечные лучи освещают мишени сбоку лучше применять светофильтры несколько большей плотности: желтые "ЖС-17", оранжевые "ОС-11" и желто-зеленые "ЖЗС-6", которые чуть плотнее светофильтра "ЖС-17". С успехом можно пользоваться и нейтральными стеклами "НС-7", и темными стеклами "ТС-6" - светофильтрами серо-зеленоватого и серо-коричневого оттенков, приблизительно соответствующими плотности стекол светлых защитных очков от солнца

В солнечный день, когда солнце находится сзади стрелка и мишени особенно ярко освещены, необходимы светофильтры значительно большей плотности. Очень хорошо снижают избыточную яркость освещения мишеней светофильтры желто-зеленые "ЖЗС-4", при сравнительно большой плотности отличающиеся приятной для глаза окраской; оранжевые "ОС-16" (коричнево-оранжевой окраски) и нейтральные стекла "НС-2" и "НС-8" (серые с сине-зеленоватым оттенком), а также темные стекла "ТС-6" и "ТС-7" (серые с коричневым оттенком). Все эти светофильтры приблизительно соответствуют средней плотности стекол защитных очков от солнца

При стрельбе по ярко освещенным мишеням не следует бояться пользоваться стеклами довольно большой плотности. Часто приходится наблюдать, как стрелки в таких случаях используют очень светлые светофильтры, имеющие едва заметную окраску. Эти светофильтры нисколько не снимают избыточную яркость освещения мишеней и поэтому не способствуют более четкому восприятию глазом контуров "яблока" мышени и прицельных приспособлений

Пользуясь светофильтрами (а также обычными корригирующими линзами), можно добиться однообразного прицеливания, если:

стекло расположено перпендикулярно линии прицеливания;

луч зрения проходит через центральную часть стекла, поскольку она, как правило, всегда лучше отшлифована;

расстояние между стеклом и глазом постоянное;

стекло прочно закреплено и не смещается от выстрела к выстрелу

Чтобы выполнить все эти требования, следует пользоваться специальными очковыми оправами, стеклодержателями-моноклями или, при стрельбе из винтовок с диоптрическим прицелом - закреплять светофильтры на винтовке (в прицеле)

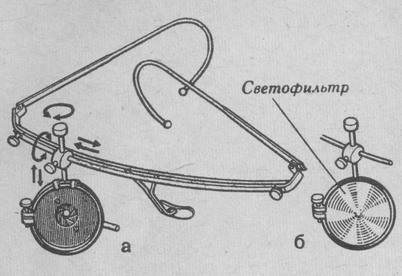

Наиболее широко распространен среди зарубежных стрелков стеклодержатель-монокль (рис. 224). Его конструкция позволяет и перемещать стекло, и изменять угол его наклона в любой плоскости; благодаря этому стеклодержатель-монокль с успехом может быть использован и для винтовочной, и для пистолетной стрельбы.

Стеклодержатель-монокль
Рис. 224 - Стеклодержатель-монокль:
а - с ирисовой диафрагмой; б - со светофильтром.

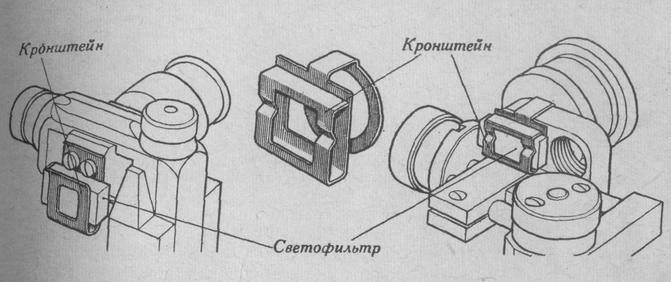

При стрельбе из винтовки с диоптрическим прицелом целесообразно светофильтры закреплять на прицеле. Если в комплекте к оружию нет специальных кронштейнов, то спортсмен может сделать их сам. Их очень просто изготовить из тонкой металлической пластинки или даже из жести. Самодельные кронштейны-стеклодержатели можно закреплять на угольнике прицела, впереди тарели (рис. 225). Такой способ размещения светофильтров хорош тем, что позволяет быстро и без помех менять стекла в процессе стрельбы и тарели, если с изменением освещения стрелок намерен оперировать не только стеклами различной плотности, но и тарелями с разными диоптрийными отверстиями. Однако такое расположение светофильтров имеет и существенный недостаток: солнечные лучи, попадая на стекло спереди или сбоку, вызывают светорассеяние в нем, которое может затруднить прицеливание.

Закрепление светофильтров и дымчатых стекол на угольнике диоптрических прицелов
Рис. 225 - Закрепление светофильтров и дымчатых стекол на угольнике диоптрических прицелов

Многие стрелки не без основания предпочитают помещать светофильтр в тарели прицела: тогда солнечные лучи вообще не попадают на него. В прицеле винтовок МЦ-12 и МЦ-13 проще всего закреплять светофильтры, помещая их между основанием и самой тарелью (рис. 226, а). В тарелях других образцов диоптрических прицелов светофильтр можно закреплять зажимая его кольцевой пружиной или специально подогнанной муфтой (рис. 226, б). Наконец, можно выточить новую разъемную тарель, предусмотрев в ней небольшую камеру для размещения светофильтра (рис. 226, в).

Способы закрепления светофильтров в тарели диоптрического прицела
Рис. 226 - Способы закрепления светофильтров в тарели диоптрического прицела:
а - в винтовках МЦ-12 и МЦ-13; б - зажимная муфта; в - изготовление новой тарели с камерой для светофильтра.

Вариантов оправ и приспособлений для закрепления светофильтров очень много. Несомненно одно - широкое и правильное применение светофильтров и цветных стекол намного повышает точность прицеливания при избыточной яркости освещения и помогает сохранять "работоспособность" глаза на протяжении всей стрельбы.

3.2.7 Сваливание оружия

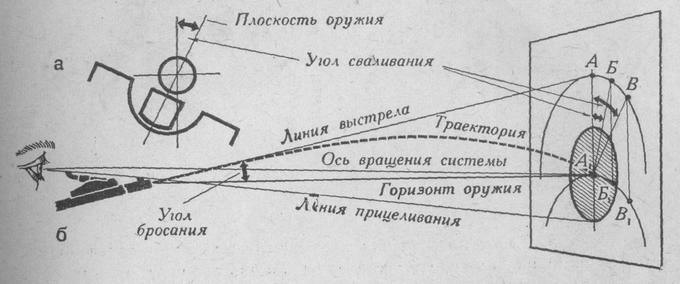

Во время прицеливания некоторые стрелки сваливают оружие (рис. 227, а). Неоднообразное сваливание сказывается и на кучности стрельбы, и на отклонении СТП от центра мишени.

Схема сваливания винтовки
Рис. 227 - Схема сваливания винтовки

При сваливании вправо или влево плоскость оружия наклоняется в сторону, вращаясь при этом вокруг оси, проходящей через центр мишени и глаз стрелка (рис. 227, б). Причем линия бросания описывает на плоскости дугу АБ. Эта дуга имеет радиус АА1, который соответствует высоте падения пули под действием силы тяжести. Так как эта высота для определенной дальности стрельбы - величина постоянная, то при сваливании оружия каждой новой точке пересечения линии бросания с плоскостью мишени соответствует новая точка попадания - ниже по вертикали на расстоянии, равном тому же отрезку АА1. Так, пересечение линии бросания с плоскостью мишени в точке Б соответствует точке попадания Б1, точке В - точке попадания В1 и т.д.

Таким образом, при сваливании оружия линия бросания и точка попадания описывают на плоскости мишени две совершенно одинаковые окружности одного радиуса, величина которого непосредственно зависит от угла бросания. Так как с увеличением дальности стрельбы должен увеличиваться угол бросания, увеличивается и радиус окружности, отчего ошибки при сваливании тем больше, чем больше дальность стрельбы (см. табл. 14 и 15).

Отклонение точки попадания легкой пули при сваливании служебной винтовки (кал. 7,62 мм) на 5° (по данным А. Гербко)

Таблица 14

Расстояние, м

Радиус окружности сваливания, см

Горизонтальное отклонение, см

Вертикальное отклонение, см

100

6

0,5

0,02

200

28

2,4

0,09

300

69

6,0

0,20

400

126

11,0

0,40

500

215

18,7

0,70

600

342

29,7

1,10



Отклонение точки попадания пули при сваливании малокалиберной винтовки на 5 и 10°

Таблица 15

Расстояние, м

Радиус окружности сваливания, см

Угол сваливания 5°

Угол сваливания 10°

горизонтальное отклонение, см

вертикальное отклонение, см

горизонтальное отклонение, см

вертикальное отклонение, см

25

3,0

0,2

0,01

0,5

0,04

50

12,6

1,0

0,04

2,1

0,18

75

28,9

2,5

0,09

5,0

0,40

100

52,0

4,5

0,17

9,0

0,70

150

122,0

10,6

0,40

21,0

1,80

200

231,0

20,1

0,70

40,2

3,40

Как видим, при сваливании в пределах 5-10° вертикальные отклонения точки попадания очень малы и практически значения не имеют. Большое значение при сваливании имеют горизонтальные отклонения точки попадания, которые при стрельбе на дальние дистанции быстро возрастают и отрицательно сказываются на меткости стрельбы

Сваливание оружия отрицательно сказывается большей частью на стрельбе начинающих стрелков; они сваливают оружие неоднообразно и в разные стороны. В этих случаях сваливание приводит к рассеиванию выстрелов по горизонтали

Есть, однако, и опытные спортсмены, которые в силу привычки постоянно сваливают оружие в одну и ту же сторону, причем однообразно. Такое постоянное сваливание не сказывается на кучности стрельбы, но требует внесения боковых поправок при изменении дальности стрельбы.

Юрьев А.А. "Пулевая спортивная стрельба"

Издание 3-е, переработанное и дополненное

К оглавлению На предыдущую страницуЧитать далее
Пулевая стрельба, Федерация стрельбы Украины, Ukrainian Shooting Federation, соревнования по пулевой стрельбе, каталог оружия украины, shooting пулевой стрельбы, правила стрельбы Украины, shooting украины, федерация спортивной стрельбы, федерация спортивной стрельбы украины, спортивная стрельба, международная федерация пулевой стрельбы, международная федерация стрелкового спорта, федерація стрільби україни, shooting-uakraina, чемпионаты мира по стрельбе, украинский стрелковый сайт, Ukrainian-Shooting
К литературе ФорумНа Главную
