Эксплуатация и настройка пневматического пистолета «Feinwerkbau-65»

Эксплуатация и настройка пневматического пистолета «Feinwerkbau-65»
Пневматический пистолет «Файнверкбау-65» регулировка и профилактика

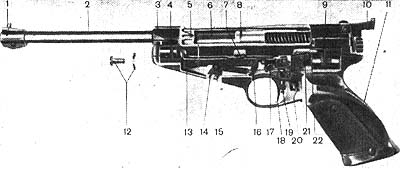

В стрелково-спортивных клубах все большее распространение получает стрельба из пневматического оружия, не требующая капитальных тиров и стрельбищ. Большой популярностью у спортсменов пользуется пневматический пистолет «Файнверкбау-65», выпускаемый западногерманской фирмой «Файнверкбау» (Feinwerkbau) (рис. 1)

Пружинный однозарядный пистолет отличается оригинальной конструкцией. Пистолет характеризуется отсутствием отдачи, низким расположением прицельной линии по отношению к руке, удерживающей пистолет; рукоятка его удобно подгоняется. Пистолет обеспечивает высокую результативность стрельбы. В случае необходимости (для тренировок) можно получить отдачу, подобную той, что бывает при стрельбе из малокалиберного или боевого пистолета.

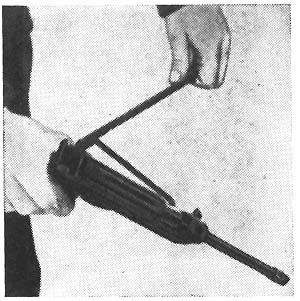

Эксплуатация и настройка пневматического пистолета «ФАЙНВЕРКБАУ-65»При заряжании пистолет берут в правую руку и держат за рукоятку, ствол направляют вниз. Большим пальцем левой руки нажимают на кнопку запора на зарядном рычаге и отводят рычаг левой рукой назад (рис. 2). Поскольку вставляют плоским концом В направлении отверстия цилиндра. Возвращают рычаг в первоначальное положение до защелкивания. Если необходимо произвести большое количество выстрелов, когда надо разгрузить правую руку, ствол при заряжании пистолета рекомендуется упирать в кусок картона, фетра или войлока. Стрельба производится пневматическими пульками (4,5 мм).

Для регулировки спуска с натяжением 500 г необходимо, чтобы Эксплуатация и настройка пневматического пистолета «ФАЙНВЕРКБАУ-65»салазки находились в переднем положении. Специальный ключ, имеющийся в комплекте к пистолету, вставляется в отверстие на цевье, как можно глубже, и наклоняется в направлении спускового крючка до появления цифры «0,5» (рис. 3) ., Для регулировки спуска с натяжением 1360 г ключ необходимо наклонять до появления цифры «1,36».

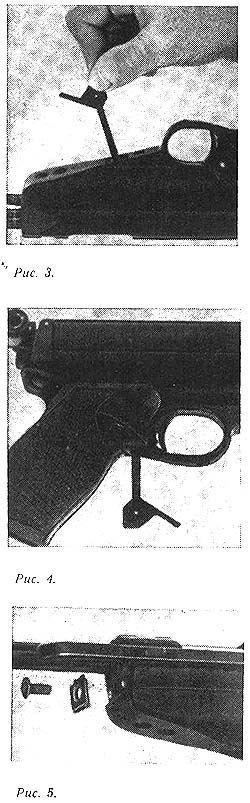

Грубый спуск, полученный при этом, можно отрегулировать под более тонкий с помощью специального регулировочного винта, находящегося в конце рукоятки (рис. 4). При повороте регулировочного винта вправо натяжение спуска увеличивается, и наоборот. Винт нельзя вывинчивать на большую величину из рукоятки во избежание выпадения его внутрь рукоятки при обратном ходе салазок.

Для остановки спускового крючка после выстрела и предохранения от сбоя прицельной линии задняя крайняя позиция спускового крючка может быть установлена винтом, расположенным сзади спускового крючка. Поворот винта вправо сдвигает спусковой крючок вперед, а влево — назад. Усилие спуска можно также отрегулировать специальным ключом через отверстие, находящееся в скобе спускового крючка, вращением винта. При повороте ключа вправо спуск получается тугой, а влево — мягкий.

Хотя конструкция пистолета не предусматривает обратного хода (отдачи), в случае необходимости его можно получить путем регулировки. С этой целью производится блокировка салазок путем закрепления их стопорным винтом (рис. 5). На пистолете установлен прицел с микрометрическими винтами, позволяющими при необходимости вносить поправки в ходе стрельбы.

Вертикальные и горизонтальные поправки производятся вращением винтов, головки которых благодаря специальным фиксаторам вращаются не плавно, а как бы скачками или, как принято говорить у стрелков, «щелчками». Микрометрические винты имеют одинаковый шаг резьбы, поэтому цена одного «щелчка» и при вертикальных и при горизонтальных поправках одна и та же.

Feinwerkbau-65При вращении микрометрического винта горизонтальных поправок по часовой стрелке прорезь прицела перемещается влево — пули пойдут влево, и наоборот. При вращении микрометрического винта вертикальных поправок по часовой стрелке прорезь прицела перемещается вниз —пули пойдут вниз, и наоборот. Перемещение средней точки попадания при стрельбе на 10 м от поправки на один «щелчок» составляет 1,5 мм.

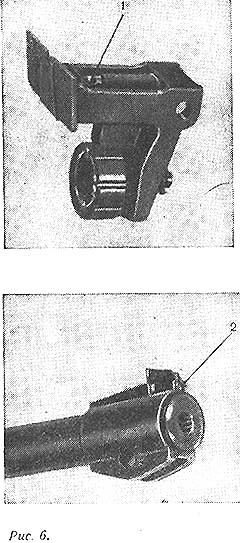

Изменение ширины прорези прицела производится при помощи винта (рис. 6). При повороте его по часовой стрелке прорезь прицела становится уже, а при повороте против часовой стрелки — шире. Специальные размеры прорези прицела устанавливаются по желанию стрелка.

Пистолет оснащен основанием для сменных мушек различных конфигураций. Мушка может быть заменена при помощи винта 2 (см. рис. 6).

При блокированной системе отдачи пистолет обычно стреляет выше, поэтому рекомендуется применять прилагаемую в комплекте высокую мушку. Размеры мушек — 3,0; 3,2; 3,5 и 3,8 мм.

Механизм пистолета не требует особого ухода. Поршень и цилиндр не подлежат смазке ни при каких обстоятельствах. Внешние части пистолета следует очищать от пыли, протирая тряпочкой, слегка смоченной в ружейном масле.

Конструкция пневматического пистолета коренным образом отличается от малокалиберных или боевых, где энергия выстрела получается не за счет работы самого оружия, а за счет пороховых газов. Таким образом, никогда не следует забывать, что заряженный пружинный пневматический пистолет всегда находится под внутренним напряжением (давлением) силой 40 кг. Полная разборка пистолета может осуществляться только специалистом-оружейником.
Эксплуатация и настройка пневматического пистолета «ФАЙНВЕРКБАУ-65»
Эксплуатация и настройка пневматического пистолета «ФАЙНВЕРКБАУ-65»   Эксплуатация и настройка пневматического пистолета «ФАЙНВЕРКБАУ-65»

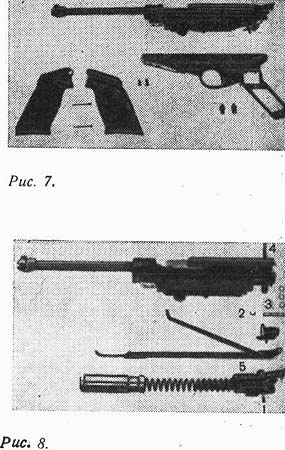

Начинают разборку с отделения механизма от рукоятки. Для этого необходимо:
1) разобрать пистолет и отвинтить боковые панели рукоятки;
2) вывернуть два винта с крестообразными прорезями из передней, нижней части основания и два винта с шестигранными головками (3-миллиметровым ключом), скрытых панелями рукоятки (рис. 7).

Затем отделяют боевую пружину пистолета. Это делают следующим образом:
1) снимают скрепляющую скобу, отвертывая винт;
2) удаляют замок 2 и прокладочные шайбы с заднего штифта 3 направляющей;
3) отпустив винт 4, нажимают на концевую деталь 5 по направлению вперед деревянной вилкой, чтобы не повредить прицел и полностью вывернуть винт 4. При этом следует соблюдать осторожность с пружиной. В данный момент пружина нажимает на концевую деталь с прицелом в направлении назад. Поршень, пружина и концевая деталь 5 могут быть сняты (рис. 8).

Сборка пистолета производится в обратном порядке.

Источник: Остров П.А.
"Разноцветные мишени"



Пневматический пистолет «Файнверкбау-65» регулировка и профилактика

  • Описание

  • Заряжание пистолета

  • Тонкая регулировка натяжения спуска

  • Регулировка спускового механизма

  • Блокировка откатного устройства

  • Прицельное приспособление

  • Неисправности

  • Работа системы отката

  • Некоторые рекомендации по эксплуатации пистолета

    Пневматическое оружие - винтовки и пистолеты калибра 4,5 мм — западногерманской фирмы «Вестингер унд Альтенбургер» пользуется большой популярностью у стрелков и не имеет себе равных среди аналогичных систем. Советские стрелки также используют это оружие в тренировках и на соревнованиях. В результате длительной эксплуатации оружие изнашивается, отдельные узлы его требуют текущего ремонта. И стрелок, и тренер должны знать конструктивные особенности оружия и уметь самостоятельно устранять неполадки.

    Приведем некоторые характерные особенности пистолета «Файнверкбау» модель 65

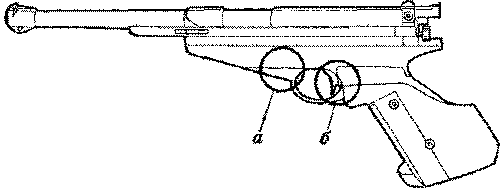

    Пневматический пистолет «Файнверкбау-65» регулировка и профилактикаРис. 1.
    Общий вид пистолета. В кольцах места регулировок


    1. Прицельная линия расположена в 8 мм над осью канала ствола. Такое расположение значительно уменьшает видимые колебания мушки в прорези прицела при вращательных колебаниях пистолета вместе с рукой стрелка.

    2. В момент выстрела не ощущается отдача, так как здесь применена система отката, работающая без пружин. Ствол и направляющие салазки автоматически освобождаются при выстреле и осуществляют компенсирующее движение по отношению к рамке пистолета. Благодаря этому происходит уравновешивание движущихся масс, которое не вызывает отдачу. Стрелок при выстреле совершенно не ощущает действия реактивной силы двигающегося поршня.

    3. За счет усиления спуска до 1 кг 360 г при помощи фиксирующей ступенчатой регулировки, а также пластины блокировки отката можно усложнить условия тренировки.

    4. Рукоятка имеет такую форму, которая без всяких подгонок подходит к любой мужской руке.

    Пистолет состоит из следующих узлов и механизмов:
    1) ствол с коробкой цилиндра;
    2) поршневая система;
    3) система отката;
    4) спусковой механизм;
    5) прицельное приспособление;
    6) рамка;
    7) рукоятка.

    Заряжание пистолета. При заряжании держите пистолет за рукоятку в правой руке, направленной вниз или в сторону мишени. Большим пальцем левой руки нажмите на защелку рычага взведения и отведите рычаг назад до отказа. Далее вставьте пульку в пульный вход казенной части ствола и верните рычаг взведения вперед до постановки под защелку. Пистолет готов к стрельбе.

    Для выполнения выстрела нужно нажать на спусковой крючок, который выведет спусковой рычаг из зацепления с шепталом. Поршень под воздействием пружины произведет сжатие воздуха, который вытолкнет пулю из ствола. При длительной стрельбе рекомендуется для облегчения перезаряжания пистолета при взведении поршневой системы упираться передней частью левой стороны коробки цилиндра в табурет или столик, обязательно используя при этом мягкую прокладку из кожи, фетра или войлока.

    Многие стрелки с целью облегчения перезаряжания правой рукой держат пистолет за конец ствола в районе намушника, а левой отводят рычаг перезарядки в заднее положение. Если учесть, что сжатие пружины поршня требует усилия в 35— 40 кг, а диаметр ствола всего 13 мм то можно предполагать, что при длительном перезаряжании пистолета таким способом можно вызвать изгиб ствола. Установить это можно только при внимательном осмотре ствола и прицельной колодки в основании прицела. Если колодка придвинута к левой стороне основания в упор и внести поправку в прицел невозможно, значит, ствол погнут вправо. Править погнутый ствол может только специалист-оружейник.

    В пистолете имеются две фиксированные на 0,5 и 1,36 кг ступенчатые постоянные регулировки натяжения спуска и винт тонкой регулировки. При внесении поправок в натяжение спуска или установке фиксированного натяжения ствол с коробкой цилиндра должен находиться в переднем положении. Для регулировки постоянного натяжения специальный ключ или выколотку надо вставить в гнездо рычага натяжения спуска, находящегося в окне на нижней плоскости рамки пистолета. Затем сместить рычаг в направлении спускового крючка до появления в окне маркировки 0,5 кг и в переднее положение до появления маркировки 1,36 кг на рычаге натяжения спуска.

    Тонкая регулировка натяжения спуска (рис. 2). При недостаточном натяжении спуска можно регулировочным винтом (находится в рычаге натяжения рядом с отверстием для специального ключа, между маркировками 0,5 и 1,36 кг), вращая его по часовой стрелке, усилить натяжение. Для уменьшения натяжения спуска винт вращают против часовой стрелки. При этом перемещение винта должно происходить без особых усилий в пределах всего 3—4 оборотов. Если при регулировке винт не завинчивается внутрь рычага, значит, он заклинил гнеток пружины тонкой регулировки. Для устранения этого нужно разобрать пистолет, вытолкнуть выколоткой ось рычага усилия спуска, извлечь рычаг, вывернуть винт на несколько оборотов, заправить гнеток в отверстие рычага и завернуть винт усилия на конусную часть гнетка. Затем собрать пистолет.

    Регулировка спускового механизма. Конструкция спускового механизма позволяет иметь различные по характеру спуски: спуск с предупреждением и спуск длинный, мягкий. Изменение характера спуска производится при помощи регулировочного винта,. который находится в окне предохранительной скобы, позади винта спускового крючка. При вращении винта по часовой стрелке увеличивается рабочий ход и укорачивается ход до предупреждения. Вращением винта против часовой стрелки ход спускового крючка до предупреждения удлиняется, а рабочий ход после предупреждения становится короче.

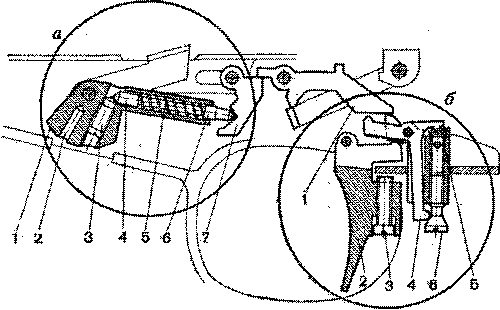

    Пневматический пистолет «Файнверкбау-65» регулировка и профилактикаРис. 2.
    а — Схема регулировки усилия спуска:
    1— рычаг натяжения спуска, 2 — гнездо для переключения ступенчатой регулировки, 3 — винт тонкой регулировки,4— гнеток пружины тонкой регулировки, 5 — пружина усилия спуска, 6 — гнеток рычага натяжения спуска, 7 — ступенчатый рычаг:

    б — Схема регулировки характера спуска:
    1 - рычаг шептала, 2 — спусковой крючок, 3 — винт регулировки провала, 4 — регулировочный рычаг, 5 — спусковой рычаг, 6 — винт регулировки характера спуска.

    При дальнейшем вывинчивании винта спуск становится длинным без предупреждения. Винт, находящийся в спусковом крючке, служит для ограничения провала спускового крючка после выстрела. При вращении винта по часовой стрелке провал уменьшается, против часовой — увеличивается. Для устранения провала надо ввернуть винт на 2—3 оборота, затем взвести курок и нажать на спусковой крючок. Если спуска курка не происходит, нужно медленно вывертывать винт до срабатывания механизма. После этого вывернуть винт еще на '/4 оборота, чтобы гарантировать нормальную работу.

    Блокировка откатного устройства. Для тренировки в стрельбе из оружия, имеющего большую отдачу, можно произвести блокировку откатного устройства. Для этого винтом привернуть пластину (винт и пластина входят в комплект пистолета) к пистолету в месте соединения стволас коробкой цилиндра. Пластина перехватит основание ствола и рамку, и отката при выстреле не будет.

    Прицельное приспособление пистолета состоит из укрепленного на дульной части ствола основания сменных мушек и открытого прицела с регулируемой по ширине прорезью. (В первых выпусках пистолета сменных мушек и регулируемого целика нет.) Прицел снабжен микрометрическими винтами для вертикальной и горизонтальной поправок, укрепленными на задней части основания пистолета. При вращении микрометрических винтов по часовой стрелке происходит перемещение средней точки попадания вниз - влево, против часовой стрелки — вверх - вправо. Вращение микрометрических винтов прицела на один щелчок вызывает перемещение средней точки попадания на 1,5 мм при стрельбе на 10 м. Для увеличения ширины прорези прицела нужно выколоткой вращать винт против часовой стрелки. Уменьшить ширину прорези можно вращением винта по часовой стрелке.

    Неисправности. Все неисправности, возникающие в процессе стрельбы, влекут за собой нарушение кучности боя. Слабая компрессия при холостом выстреле показывает, что утечка воздуха происходит через уплотнитель. Причиной тому является неплотное прижатие уплотнителя к стволу рычагом перезарядки. Рычаг в закрытом положении должен всегда находиться в подпружиненном состоянии. Кроме того, утечка воздуха в момент его сжатия в цилиндре происходит через поршневое кольцо. Слабая компрессия может быть из-за осадки или поломки пружины поршня.

    Для проверки перечисленных дефектов следует разобрать пистолет

    1. Отделить рукоятку, отвернуть винты щечек и снять их с рамки пистолета.

    2. Отделить рамку пистолета, отвернуть крестообразной отверткой передние соединительные винты, шестигранным винтом - задние винты.

    3. Отделить взводящий (перезарядки) рычаг. Для этого отвернуть осевой винт рычага, который находится с нижней стороны опоры пружины поршня и основания прицела.

    4. Отделить ползун системы отката. Для этого вытолкнуть пружинные шайбы из пазов направляющего, осторожно снять регулировочные шайбы с направляющего и извлечь его назад, отделить ползун.

    5. Отделить опору пружины и основание прицела. Для этого упереть в деревянную вилку заднюю плоскость основания прицела и, удерживая с усилием, равным усилию пружины, вывернуть соединительный винт. Осторожно уступая давлению пружины поршня, извлечь основание прицела из коробки цилиндра.

    6. Извлечь пружину поршня.

    7. Отделить цилиндр с поршнем. Для этого снять передний конец пружины предохранителя и защелки цилиндра с предохранителя, вытолкнуть пружинную шайбу с оси шептала и извлечь ось и пружину шептала из коробки; затем выдвинуть цилиндр с поршнем из коробки.

    8. Извлечь поршень из цилиндра.

    Сборка производится в обратной последовательности

    При выходе воздуха через уплотнитель надо заменить его. Если нового уплотнителя нет, осторожно извлечь прежний из гнезда цилиндра и подложить под него тонкую прокладку из фольги или плотного картона.

    Для проверки работы поршневого кольца следует отвести поршень назад до появления поршневого кольца в вырезе цилиндра снизу, капнуть 1—2 капли веретенного масла на поверхность поршня, затем большим пальцем плотно закрыть отверстие цилиндра и с усилием дослать поршень в переднее положение. Если поршень подается вперед и в вырезе цилиндра виден выход как бы кипящего масла (пузырьки), значит, воздух проходит через поршневое кольцо назад. Для устранения дефекта надо заменить поршневое кольцо. Если при поджатой поршень как бы пружинит, значит, плотность поршневого кольца достаточна, и воздух назад выходить не будет.

    При разборке следует смазать гипосульфитмолибденовой смазкой кольцевой паз поршня, поршневое кольцо и переднюю часть поверхности поршня.

    Из практики известно, что при длительной эксплуатации пружины поршня ломаются и в большинстве случаев осаживаются и деформируются. При этом или нарушается работа пистолета, или уменьшается энергия при выстреле.

    Изношенную пружину заменяют.

    Довольно часто при проверке пистолета происходит следующее. Пистолет заряжен, при нажатии на спуск выстрела не происходит. Здесь надо проверить, насколько завернут винт, устраняющий провал. Если положение винта нормальное, отвести цилиндр назад с помощью рычага и осмотреть выступ предохранителя, выходящего в окно передней части коробки цилиндра. Выступ может быть сломан или отогнут вперед.

    Для устранения изгиба выступа предохранителя надо выправить его, придав первоначальную форму под углом 90° к верхней плоскости. При поломке - заменить предохранитель или же при помощи двух заклепок приклепать к нему стальную пластинку и опиловкой придать ей форму выступа. Затем проверить работу спускового механизма.

    В прицельном приспособлении часто наблюдается качка мушек. Это происходит из-за отгиба пружинных концов мушек. Для устранения дефекта надо подогнуть или подклепать кончики внутрь и проверить, нет ли качки, зажав мушку крепежным винтом.

    Работа системы отката. Для проверки работы системы отката следует произвести холостой спуск механизма. Ствол с коробкой цилиндра по направляющим отойдет назад. Далее, несколько подняв ствол, надо слегка нажимать пальцами на заднюю часть основания прицела. При этом ствол с коробкой должен плавно продвигаться по направляющим и под собственным весом откатываться назад. В случае торможения движения проверить, не выходит ли осевой винт рычага взведения вниз, задевая хвост рамки. Если выходит, то надо отделить рамку от пистолета, завернуть до отказа осевой винт и раскернить отверстие для головки винта, предотвращая его вывинчивание.При тугом передвижении ствола с коробкой по направляющим следует проверить, нет ли перекоса в соединительных винтах салазок системы отката. Для этого, несколько отвернув попеременно винты передней салазки, повторить проверку.

    При тугом передвижении надо закоптить места прилегания салазок в рамке и, собрав пистолет, с усилием несколько раз передвинуть ствол с коробкой по направляющим. Затем отделить рамку и по отпечаткам копоти определить перекос площадок. Устранять перекос путем пришабривания площадок рамки пистолета.

    При сборке пистолета нельзя путать соединительные винты передней салазки. Короткий винт завинчивается в первое от ствола отверстие, длинный — в заднее. При завинчивании винтов, наоборот, возможен перекос салазок.

    После этого следует проверить надежность запирания системы отката. Для этого надо отвести взводящий рычаг назад до отказа и дослать его вперед до постановки под защелку. Поршневая система при этом будет взведена. Далее левой рукой надавить на ствол вперед (на зад). Если ствол с коробкой имеет предельную качку, значит, между обоймой шептала и опорной частью заднего направляющего имеется зазор, при наличии которого не происходит достаточно плотного запирания системы отката или же система вообще не запирается.

    При продольной качке необходимо вытолкнуть пружинные шайбы из заднего направляющего и поставить дополнительную регулировочную шайбу впереди ползуна, сняв ее с заднего конца направляющего. Если система отката не запирается, то нужно регулировочную шайбу с передней части направляющего переставить на заднюю, как бы оттянуть направляющий несколько назад. Так за счет подбора регулировочных шайб устраняется продольная качка и подгоняется запирание системы отката.

    Некоторые рекомендации по эксплуатации пистолета.

    1. Переносить и транспортировать пистолет рекомендуется в фирменной пенопластовой коробке во избежание загрязнения, перекоса системы отката, нарушения жесткости прицела и мушки.

    2. Для предотвращения посадки уплотнителя рычаг взвода после стрельбы должен быть освобожден из-под защелки.

    3. После каждой стрельбы протирать ствол для удаления свинца и влаги, которые накапливаются в канале ствола во время стрельбы.

    4. Один раз в месяц смазывать внутреннюю поверхность цилиндра поршня, вводя 2—3 капли часового масла в отверстие цилиндра, отведя его несколько назад рычагом взведения.

    Статья А. Данилова, судьи всесоюзной категории. Из сборника Разноцветные мишени 1984г. Оружие И ИНВЕНТАРЬ СТРЕЛКА.
