Обзор боевых пистолетов: Манлихер, Лебель, Парабеллум, Веблей, Кольт, Маузер

Обзор боевых пистолетов: Манлихер, Лебель, Парабеллум, Веблей, Кольт, Маузер

Манлихер, Лебель, Парабеллум, Веблей, Кольт, Маузер

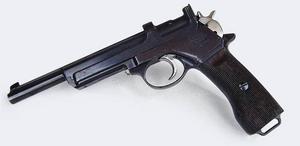

Пистолет Манлихер

МанлихерВ деле создания автоматических пистолетов, их испытаний, распространения на мировом оружейном рынке и принятия на вооружение Австро-Венгрии принадлежала значительная роль. В 90-х гг. 19 века в этой стране появляется целый ряд пистолетов, работа механизмов которых была автоматизирована за счет использования энергии пороховых газов. Это пистолеты системы Кромара, Дормуса, Шёнбергера, Крнка, Манлихера. Эти первые автоматические пистолеты, конечно, были далеки от совершенства. Внешне они походили на громоздкие револьверы главным образом потому, что у большинства из них постоянные магазины располагались не в рукоятках, а перед спусковой скобой или над нею. Все упомянутые пистолеты были опытными образцами и на вооружении не состояли. Пистолет чешского конструктора Карела Крнка, 1895 г. Магазин, располагавшийся в рукоятке, наполнялся десятью патронами из обоймы, снабженной особым движком. Пистолет имел подвижный ствол и жесткую систему запирания.

В результате дальнейших усовершенствований системы Крнка появились модели 1899 г., 1904 г., а затем и 1907 г., заряжавшиеся с помощью такой же, как у модели 1895 г., обоймы. Последняя модель под наименованием "Рот-Штейер" (по имени фабриканта-оружейника и по названию завода) была принята в 1907 г. на вооружение австро-венгерской кавалерии. Ее характерные особенности - постоянный магазин, короткий отход ствола с поворотом вокруг своей оси на 90° и так называемый полусамовзводный ударно-спусковой механизм (перед каждым выстрелом нажим на спусковой крючок вызывает дополнительный отход назад взведенного ударника на 6 мм). Магазин на 5 патронов.

Калибр 7,63 мм (патрон Манлихера с цилиндрической гильзой). Магазин постоянный, расположенный в рукоятке и наполняемый из обоймы восемью патронами. Затвор свободный; ударный механизм с открыто расположенным курком. В результате усовершенствований этой модели появились пистолеты Манлихера 1903 г. и 1905 г. Предохранитель у этих пистолетов перенесен с корпуса на затвор, изменена форма курка и введены некоторые другие изменения. Применение стволов длиной 130 или 160 мм, а также магазинов на 8 или 10 патронов позволило создать четыре варианта пистолетов М1905, Они были удобными в обращении, обладали неплохой меткостью и надежностью работы механизмов, но нетехнологичными - для изготовления многих деталей требовалось применение многочисленных трудоемких операций.


Револьвер Лебель

ЛебельФранцузский револьвер обр. 1892 г. по конструкции однотипен с револьвером системы Кольта, но откидывание барабана для заряжания и разряжание производится не влево, а вправо. Стопорение барабана осуществляется спусковым крючком и блокирующим приспособлением несколько другого устройства.

Особенностью этого револьвера является простота разборки. Для разборки необходимо отвинтить соединительный винт и повернуть левую стенку; после этого револьвер будет полностью открыт и легко может быть разобран в порядке, аналогичном при разборке револьвера Кольта.

Кроме того, револьвер имел "дверцу Абади" для поочередного заряжания патронов. По данным А.Б. Жука, одновременная экстракция гильз при откинутом барабане присутствовала, но введение патронов в каморы барабана осуществлялось поочередно (как у револьверов Нагана). Револьвер находился на вооружении французской армии наряду со старыми французскими револьверами обр. 1873-1874 гг.

Конструкция, в целом, довольно совершенна для своего времени, однако не совсем понятны идеи, которыми руководствовались оружейники при решении вопроса перезаряжания. Один калибр с винтовкой позволял использовать в револьверном производстве бракованные стволы винтовок, однако калибр не вполне обеспечивал достаточное останавливающее действие. Проблема схожа с проблемой револьверов Нагана в России, куда был заложен тот же принцип единого калибра.

Револьвер Лебель

Калибр

8 мм

Длина ствола

117 мм

Длина

240 мм

Прицельная дальность

50 м.

Емкость барабана

6 патронов

Масса

0.84 кг.


Парабеллум П 08 обр. 1908 г.

ПарабеллумПервые образцы этого пистолета испытывались в Швейцарии в 1898 году под наименованием Versuchsmodelle III (экспериментальная модель №3). Пистолет представлялся его создателем, 49-летним инженером немецкой фирмы DWM (ранее "Людвиг Лёве и КО") Георгом Иоганном Люгером. По существу, пистолет Люгера являлся талантливой конструкторской переделкой пистолета Борхардта ("Солдат удачи" №8/2001) практически без каких-либо существенных изобретательских нововведений. Для пистолета Люгер использовал 7,65-мм патрон Борхардта с бутылочной гильзой, укоротив его на 5 мм. С этим патроном (7,65 х 21,5 мм) пистолет был принят в 1900 году на вооружение швейцарской армии.

В связи с требованиями увеличения останавливающего действия пули в дальнейшем Люгер перешел на калибр 9 мм, создав свой собственный патрон. Для нового патрона он использовал прежнюю гильзу до операции обжима дульца, одновременно уменьшив ее длину до 19 мм. Пуля первого 9-мм патрона была цилиндроконической с плоским притуплением головной части.

В конце 1904 года германский морской штаб официально принял на вооружение 9х19-мм "Морскую модель 1904 г., системы Борхардт-Люгера". Морская модель имела ствол длиной 150 мм и передвижной визир с установками на дистанции 100 и 200 м.

В 1908 году 9-мм пистолет с длиной ствола 100 мм наконец был принят на вооружение германской армии высочайшим указом кайзера Вильгельма II под названием "Пистолет Парабеллум, модель 1908". Немцы обычно именуют его "Die Pistole 08" или просто Р-08, американцы - по имени конструктора - "Люгер". В России с давних времен закрепилось название "Парабеллум".

ПарабеллумАвтоматика пистолета "Парабеллум" основана на принципе отдачи ствола при коротком ходе его. Запирание канала ствола осуществляется затвором, перемещаемым в продольных пазах ствольной коробки кривошипно-шатунным механизмом, находящимся при выстреле в положении "мертвой точки". В затворе расположен ударный механизм, состоящий из ударника, боевой пружины и направляющего стержня. Ударник взводится при откате затвора взаимодействием выступов шатуна и ударника. Ствол пистолета собран со ствольной коробкой резьбовым неразъемным соединением. Затвор перемещается вдоль ствольной коробки шатуном, соединенным с вращающимся примерно на 90 градусов кривошипом. При совместном откате ствола и затвора кривошипный механизм выводится из положения "мертвой точки" боковыми копирными выступами рамки, воздействующими на цилиндрические выступы кривошипа в месте подвижного его соединения с шатуном. Кривошип приобретает вращательное движение и отводит затвор в крайнее заднее положение. В исходное положение система возвращается возвратной пружиной, соединенной через передаточные элементы с кривошипом.

Спусковой механизм снабжен разобщителем, позволяющим вести только одиночный огонь. Пистолет имеет флажковый предохранитель, запирающий шептало и стопорящий ствольную коробку от движения назад. В модели 1904 г. имеется автоматический предохранитель, выключаемый при обхвате рукоятки ладонью.

Магазин пистолета коробчатый на 8 патронов с их однорядным расположением. Пистолет "Парабеллум" выделяется необычно большим (по сравнению с современными пистолетами) наклоном рукоятки - 35О от нормали. Это способствует меткой стрельбе навскидку, но отрицательно сказывается на функционировании магазина.

В целом, Парабеллумы отличались весьма удобной рукояткой, обеспечивающей комфортный хват и удобное прицеливание, хорошей точностью стрельбы. Однако, они были сложны (и как следствие дороги) в производстве, и весьма чувствительны к загрязнению.

Пистолет Парабеллум П 08 обр. 1908 г.

Калибр

9х19 мм Люгер/Парабеллум, 7.65мм Люгер/Парабеллум

Длина ствола

98 мм, 102 мм, 152 мм, 203 мм и другие

Длина пистолета

230 мм (со стволом 102 мм)

УСМ

одинарного действия

Емкость магазина

8 патронов


Револьверы Веблей Mk III, IV, V, VI

Револьвер WebleyРевольвер Mk III поступил на вооружение британской армии в 1897 году. Он был сконструирован под английский патрон 455 (11,43 мм.) на дымном порохе. Вскоре, в 1899 году револьвер незначительно модернизировали, устранив недостатки, выявленные при эксплуатации прежней модели. Но все же серьезным недостатком револьвера было применение устаревшего патрона на дымном порохе. Поэтому в 1913 году револьвер Веблея приспособили под патрон на бездымном порохе того же калибра, в результате чего получилась модификация Mk V.

Есть авторы, утверждающие, что это лучший армейский револьвер всех времен. Я не пошел бы столь далеко, но не могу не отметить его как один из лучших. Mk V - одна из последних моделей револьверов со стопором боевой пружины, впервые поступивших на вооружение британской армии в 1887 году. Mark VI в первую очередь связан с Первой Мировой войной, хотя на арене этого конфликта он появился лишь спустя год с момента его начала.

Эта модель кал. .455 (11,43 мм.) отличалась от предыдущих удлиненным стволом: 152 мм против 102 мм и рукояткой прямоугольного сечения с боковыми накладками из бакелитовой фанеры вместо рукоятки типа "птичья голова". Металл вороненый.

Ударно-спусковой механизм двойного/одинарного действия. Спуск довольно тугой, но приемлемый. Особая форма курка удерживает боек на расстоянии от капсюля до тех пор, пока курок не будет взведен.

Заряжание и чистка становятся возможными после нажатия на защелку на левой стороне рамки. Револьвер раскрывается, переламываясь.

Заряженный револьвер закрывается со щелчком. При повторном открывании звездообразный экстрактор автоматически вытолкнет гильзы, освободив каморы барабана. Такая система перезарядки работает быстрее, чем конструкция с откидным барабаном и удобнее при использовании ускорителей заряжания.

Патрон .455 Webley обладал прекрасным останавливающим действием на адекватных дистанциях и существенно превосходил заменивший его в 20-х годах .38/200.

Револьвер WebleyВо время Первой Мировой, в 1915 году, появилась модификация Mk VI, представлявшая собой упрощенный вариант Mk V, внешне узнаваемый по новой квадратной мушке. В нем были учтены требования к револьверам, предъявлявшиеся опытом войны. Эта модификация прослужила в ВС Великобритании до начала 50-х годов, несмотря на то, что в стране производились пистолеты Веблей-Скотт и поставлялись американские "Кольты" обр. 1911 г. Кстати, некоторая часть револьверов Mk V и Mk VI была приспособлена под американский патрон 45 АКП, причем бесфланцевые гильзы фиксировались в каморах барабана с помощью обоймы на три патрона в форме полумесяца - вырезы обоймы входили в проточки на корпусе гильзы пистолетного патрона. Это нововведение упростило и ускорило перезарядку - с двумя обоймами было куда удобнее управляться, чем с шестью патронами в россыпи.


Кольт M1911

Пистолет был принят на вооружение американской кавалерии и флота перед первой мировой войной. 1911 - дитя Джона Мозеса Браунинга. После многочисленных испытаний этот пистолет выиграл у многих соперников и был принят на вооружение в том же году, когда был разработан. 1911 существовал в армейской и гражданской версиях.

Автоматика пистолета работала по принципу отдачи ствола с коротким его ходом. Запирание канала ствола осуществлялось с помощью выступов верхней части ствола, входящих в зацепление с пазами на внутренней стороне затвора. Ствол с рамкой пистолета был соединен в помощью подвижной серьги, обеспечивающей запирание и отпирание ствола. Ударно-спусковой механизм курковой, одинарного действия, с открытым расположением курка. Ударник пистолета инерционный.

Пистолет имел два предохранителя - автоматический, выключавшийся при охвате рукой, и флажковый, блокировавший при включении курок и затвор. Прицел пистолета открытого типа в виде целика и мушки. Магазин вмещал 7 патронов 45 АСР (11,43 мм), появившихся в 1905 г.

Во время Первой Мировой войны этот пистолет выпускали Colt, Remington-UMC, North American Arms, Springfield National Armory. Все модели имели три предохранителя: клавишный на задней стороне рукоятки, флажковый на левой стороне рамки и предохранительный взвод курка. Защелка магазина в виде маленькой кнопки расположена на левой стороне рукоятки у основания скобы спускового крючка.

Рукоятка была изготовлена из ореха, а поверхность металлических частей обработана воронением. Гражданские пистолеты также иногда украшались гравировкой и могли отличаться видом обработки поверхности металла и формой рукоятки.

Кольт M1911

Калибр, мм.

11,43

Масса, кг.

1,13

Длина, мм.

219

Длина ствола, мм.

127

Начальная скорость пули, м/с.

253

Скорострельность, в/мин.

20

Емкость магазина, патронов

7

Прицельная дальность, м.

50


Пистолет Маузер 1910

1900 год стал, благодаря работам Дж. Браунинга и Г. Люгера, началом подлинного пистолетного бума. Резко и повсеместно возрос интерес к "автоматическим" пистолетам. К 1905 году эта волна докатилась и до России. После русско-японской войны многие офицеры нашей армии, недовольные "мешкотным заряжанием" штатного револьвера "Наган", начали стихийно, на собственные деньги, приобретать у частных торговцев новомодные пистолеты - в России их, кстати, вплоть до 1918 года именовали "автоматическими револьверами". Остановить такие "самозаготовки" было нельзя, тем более что и военное руководство заинтересовалось новым типом оружия. Но поскольку не было ни средств на централизованное вооружение ими офицеров, ни единства мнений о пистолетах, военное министерство приняло "соломоново решение": Главному артиллерийскому управлению (ГАУ) было поручено выбрать из зарубежных образцов пистолетов наиболее пригодные для "самовооружения". И в 1907 году появляется "высочайше одобренный" приказ N74, разрешивший офицерам иметь в строю 9-мм пистолеты Браунинга и Борхардта- Люгера ("Парабеллум"), а вне строя - пистолеты Браунинга калибров 7,65 и 6,35 мм. Утверждение в России пистолетов германского и бельгийского производства не было случайностью, и связано это было не только с их техническими параметрами. В то время наиболее активно действовал в нашей стране Ф.К. Шифлер, "глав-ноуполномоченный в России германских и бельгийских оружейных заводов", через которого пистолеты, в основном, и шли на российский рынок.

Дело было поставлено широко - Шифлер имел постоянный контакт с военным ведомством, печатал в Кронштадте каталоги фирм и наставления на русском языке. Торговля пистолетами для офицеров и частных лиц процветала. Разрешённый "Браунинг" модели 1906 года сделал популярными карманные пистолеты, и в январе 1912 года на Ружейном полигоне Офицерской стрелковой школы прошли испытания 6,35-мм пистолетов "Маузер" и "Штайер", созданных под явным влиянием "Браунинга" 1906 года и под его патрон (6,35x16 "Эйч Пи" или 6,35 "ауто"). ГАУ сочло возможным одобрить пистолеты Маузера и завода Штайера как карманное оружие для ношения вне строя. В этом качестве они и были утверждены приказом Военного министра N186 от 27 апреля 1912 года. "Штайер" был вскоре забыт, зато "Маузер" долго пользовался успехом. Карманный "Маузер" модели 1910 года был для своего времени отличным оружием. Он имел автоматику на основе отдачи свободного кожуха-затвора. Возвратная пружина располагалась под стволом. Ствол крепился в рамке за проушины в двух нижних приливах особым продольным стержнем. Последний удерживался в рамке трением и байонетной защёлкой.

Ударный механизм ударникового типа имел указатель взведения. Съёмная пластина на левой стороне рамки прикрывала спусковой механизм и запиралась поворотным рычажком. Смонтированный под щёчкой рукоятки неавтоматический флажковый предохранитель запирал спусковую тягу и кожух-затвор. Автоматический магазинный предохранитель при вынутом магазине запирал спусковую тягу и поднимал затворную задержку. После вставления магазина затворная задержка опускалась, и с помощью кожуха-затвора патрон досылался в патронник. Таким образом, магазинный предохранитель делал разборку и сборку пистолета безопаснее, а перезаряжание - несколько быстрее.

Характерной особенностью конструкции было использование бойка в качестве отражателя стреляной гильзы, а также то, что магазин был рассчитан на девять патронов вместо обычных для карманных пистолетов шести патронов. Выброс стреляных гильз производился вправо-вверх. Прицельные приспособления состояли из мушки на стволе и постоянного прицела на кожухе-затворе. По данным военных, пуля карманного "Маузера" с семнадцати метров пробивала пять дюймовых сосновых досок (пуля "Нагана" - лишь три), при стрельбе с расстояния в двадцать метров радиус лучшей половины попаданий составлял 22 сантиметра (у "Браунинга" 1906 года - 26 сантиметров). По сравнению с другими образцами этого типа, "Маузер" был крупнее, однако удобство и высокая надёжность сделали его весьма популярным. Нельзя не отметить и своеобразное изящество этого оружия. В России его именовали "Маузер номер один", в отличие от "Маузера номер два" - того самого пистолета-карабина.

К началу первой мировой войны многие офицеры, чиновники и частные лица приобрели "Маузер номер один" в личное пользование. Фирма "Ваффенфабрик Маузер А.Г." в Оберндорфе не могла жаловаться на малые заказы, хотя и не преуспела на русском рынке так, как бельгийская "Фабрик Насьональ" с ее "Браунингами".

Всего немцы в 1910-1913 годах выпустили около 60 тысяч пистолетов этой модели. Пистолеты поздних выпусков имели ряд отличий: был переделан разобщитель спускового механизма; расширен выбрасыватель; боковая крышка рамки лишилась запирающего рычага и на рамке удерживалась кожухом-затвором, изменено было и рифление на нём. Пистолет стал тяжелее на 50 граммов. Модификация 1914 года зримо отличалась только пружинной защёлкой стержня-стопора ствола. В том же, 1914 году, начался выпуск 7,65-мм модели карманного пистолета той же схемы под патрон 7,65 "ауто" (7,65x17). Кроме калибра, отличием этой модели, разработанной еще в 1913 году, было некоторое утолщение ("горб") задней части кожуха-затвора. Около ста тысяч таких пистолетов закупила в 1916-1918 годах кайзеровская армия для вооружения офицеров, поэтому 7,65-мм "Маузеры" 1914 года среди трофеев попадались, пожалуй, чаще 6,35-мм модели 1910/14 года. Модель 1914 года выпускалась в ходе войны также под 9-мм патрон "парабеллум" (9x19) и с секторным прицелом - вариант, оказавшийся не слишком удачным.

А что же в России? С началом первой мировой войны всякие поставки немецкого оружия, естественно, прекратились, но зато открылся новый канал - трофеи. Не только офицеры, но и многие солдаты скоро оценили, что карманный "Маузер" - совсем не лишний сувенир из немецких окопов. Так что, к концу войны в России на руках скопилось немало 6,35- и 7,65-мм "Маузеров".


Пистолет Маузер 1896 /1908

Пистолеты системы Маузера оружейного завода Маузер существуют различных типов, конструкций и калибров. Военные пистолеты системы Маузера, появившиеся впервые в 1896 г., дали большой толчок развитию автоматического оружия и в настоящее время с незначительными конструктивными изменениями приняты на вооружение ряда стран. Пистолет системы Маузера обр. 1902 г. был модернизирован в 1908 г. и был принят на вооружение в Германии сначала под названием <Пистолет Маузер обр.1902 г.>, а затем под названием <Пистолет Маузер обр. 1908 г.>. При модернизации увеличена мощность пистолета и длина ствола, а также изменена конструкция прицела. Пистолеты Маузера обр. 1902-1908 гг. состояли на вооружении армий в Англии, Италии, Чехословакии и других странах.

Пистолет относится к образцам автоматического оружия с использованием отдачи ствола и затвора при коротком ходе ствола. Полный отход затвора после расцепления со стволом осуществляется за счет приобретенной скорости совместного движения и главным образом за счет остаточного давления пороховых газов. Запирание канала ствола осуществляется при помощи запирающей защелки (личинки), поворачивающейся в вертикальной плоскости.

Ударный механизм куркового типа с открытым положением курка. Боевая пружина смонтирована внутри рамки пистолета и выполняет одновременно функции ствольной возвратной пружины. Спусковой механизм позволяет вести только одиночный огонь. Некоторые образцы пистолетов, сделанные по специальному заказу, имеют и непрерывный огонь. Пистолет снабжен обыкновенным предохранителем от случайных выстрелов, могущим запирать курок во взведенном и спущенном положениях. В последнем случае предохранитель разъединяет курок от ударника и не позволяет последнему, несмотря на возможные толчки, действовать на ударник.

Пистолет Маузер 1896/1908

Калибр

9мм/7,63мм

Вес пистолета без патронов

1100 / 1070 г

Начальная скорость пули примерно

430 / 420 м/сек

Длина ствола

140 / 100 мм

Длина пистолета

288 / 230 мм

Высота пистолета

155 / 143 мм

Дульная энергия

50,6 / 50 кгм

Выброс гильз

вверх

Особенностью пистолета является постоянный магазин, сделанный за одно целое с рамкой в виде магазинной коробки с шахматным расположением патронов. Имеются образцы пистолетов с емкостью магазинной коробки на 6, 10 и 20 патронов, причем в последнем случае к магазинной коробке пристегивается дополнительно магазин. Заряжание пистолета производится из обойм на 10 патронов. Наличие патрона в патроннике можно определить по приподнятому положению выбрасывателя, видному сверху.

Выброс стреляной гильзы производится пружинным выбрасывателем, укрепленным сверху на затворе. Отражение гильзы производится вверх при помощи выступа рамки (отражателя). Прицел секторного типа с насечкой до 1004 м. Пистолет помещается и носится в специальной деревянной кобуре. Последняя может быть использована в качестве приклада. Для стрельбы из пистолета используются 7,63-мм калибра патроны Маузера бутылочной формы и 9 мм патроны Браунинга. Пистолет обр. 1902 г. имеет несколько меньшую длину ствола, а следовательно, и меньшую начальную скорость.
