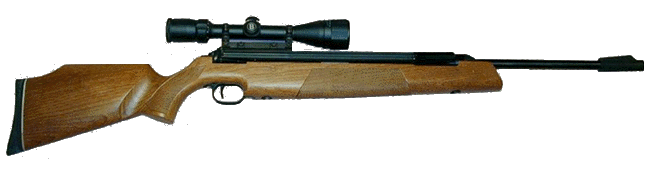

Я - гордый владелец пневматической винтовки RWS-54. Это удивительно точный и мощный агрегат. Это ружье не только для забавы но и для спортивной стрельбы. Несмотря на тяжесть ружья и короткое время жизни пружины оно все равно заслуживает самых лучших отзывов. Эта страница поможет новичкам и опытным пользователям. Я постарался описать здесь несколько на мой взгляд полезных советов по небольшой доработке ружья.

Я испытал измененный УСМ в моем ружье. Я читал относительно Vortec, однако решил немного доработать УСМ самостоятельно. После исследования геометрии УСМ я вычислил наилучшее расположение проточек и регулировочных винтов. Сточив на один миллиметр место для первого регулировочного винта в УСМ я значительно улучшил спуск!

Также я заменил родную пружину на пружину из комплекта Maccari GSI - эффект был поразительный. Если вы спросите - нужно ли это - я могу лишь ответить - попробуйте сами и вы почувствуете разницу! Я хочу поблагодарить Брюса Иттермана, чьи советы по замене пружины значительно упростили для меня этот процесс.

Одно дополнение: при внесении любых изменений в конструкцию (например - стачивание УСМ) - вы лишаетесь гарантии, предоставленной фирмой производителем.

Развлекайтесь, храните ваши отстрелянные мишени и заходите на эту страницу почаще за новой информацией.

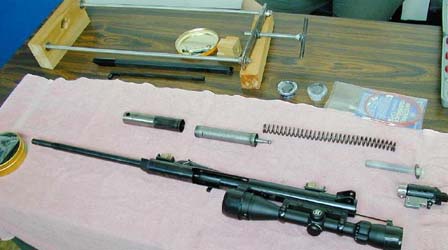

Разобранная Диана, готовая к изменениям.
Небольшое количество деталей, несколько инструментов, достаточно несложная работа (если у вас есть станок для замены пружины), немного времени и чистящие приспособления. Особое внимание уделите разборке УСМ. Будьте внимательны при установке предохранителя во время сборки.

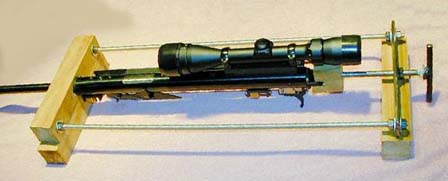

Станок для замены пружины.
Данный станок значительно упрощает процедуру установки новой пружины практически без применения физической силы.

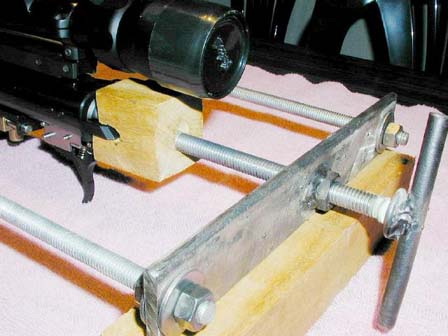

Детализация станка.

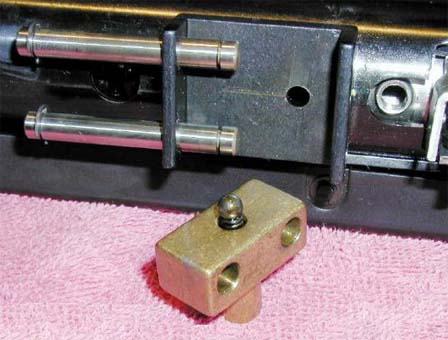

На этом фото видна задняя часть станка и брус с вырезом под пластиковый выступ на блоке УСМ (только для модели 54).

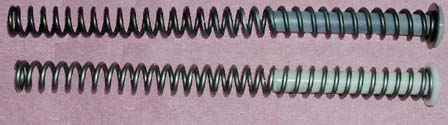

Сравнение пружин.
В верхней части фото оригинальная пружина (входит в заводской комплект) и втулка. Хорошо виден небольшой изгиб пружины (уже после 200 выстрелов). Скорее всего это произошло из-за достаточно большого допуска между внешним диаметром втулки и внутренним диаметром пружины.
В нижней части пружина и втулка из комплекта GSI Маккари. Более точная геометрия пружины и втулки (уменьшен допуск), улучшенная обработка концов пружины и втулка, выполненная из более прочного материала.

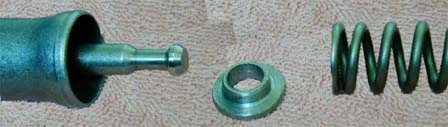

Изготовленная на заказ шайба центрирования.
Возможно меня назовут эксцентричным, но на мой взгляд между направляющим штоком поршня и внутренним диаметром пружины слишком большой зазор. В результате чего пружина внутри поршня не строго отцентрирована. Это может привести к смещению пружины, что скажется отрицательно на долговечности пружины.
Я изготовил шайбу по собственным размерам, которая фиксирует пружину строго по центру поршня. Однако при этом возникло незначительное изменение массы поршня в целом.

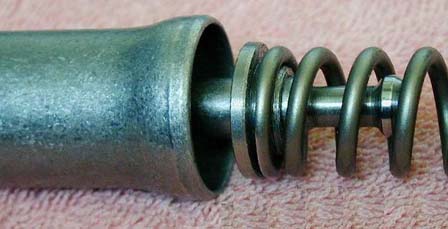

Шайба центрирования.
На фото: положение шайбы в поршне относительно пружины.
На некоторых моделях винтовок фирмы RWS после установки шайбы существует вероятность того, что винтовка не взведется. Это происходит из-за того, что при взводе витки пружины соприкасаются друг с другом раньше времени. По этойй причине зацеп на поршне не доходит до шептала. Из за этого в GSI комплект не входит шайба. Однако Маккари уже готовит другой комплект (в котором пружина будет короче на 1 виток) с шайбой. Следите за информацией на их сайте.



Лучшее дыхание моего ружья.
На моей педыдущей странице вы видели высокоскоростную фотосьемку, показывающую вылет пули из ствола. На фото хорошо видны водовороты, вызванные расширяющимся воздушным потоком, окружающие пулю. В модели 54 на срезе ствола отверстие несколько больше, чем основной калибр (то есть как бы снята фаска). В результате расширение воздуха происходит более плавно, что положительно влияет на кучность стрельбы.
В своей винтовке я еще больше расширил выходное отверстие для создания еще большей камеры для выходящего воздуха. Но помните - данная процедура требует большой осторожности - можно очень легко повредить дульный срез.

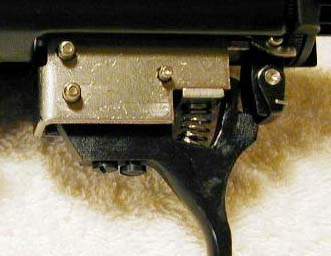

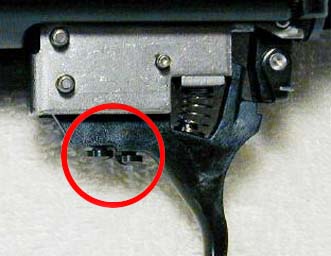

УСМ Дианы 54 перед доводкой.
Номерация винтов на спусковом крючке будет идти слева направо
(левый винт - винт номер 1)

УСМ Дианы 54 после доводки.
Немного углубляем посадочное месть под первый винт. При этом будет создано дополнительное месть для регулировки спуска. Для этой операции вам понадобится только отвертка и надфиль. Выполните только следующие действия - снимите пластиковый спусковой крючок. Аккуратно извлеките штифт, удерживающий крючок и извлеките крючок. После совершения доводки вы все равно сможете вернуть все заводские настройки обратно.

Регулировка УСМ.
Здесь рассказывается о том, как работает и настраивается УСМ. Я надеюсь, что данное объяснение поможет вам понять, как настраивается каждый винт и его конкретные функции.
Номерация винтов на спусковом крючке будет идти слева направо (левый винт - винт номер 1)

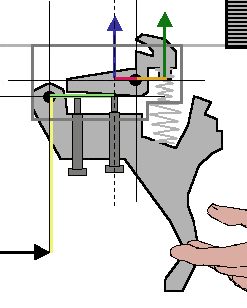

Вариант 1:
1-ый винт не действует вообще.

1-ый винт отрегулирован так, что 2-ой винт делает всю работу. Усилие спуска при этом тяжелее, но ход курка значительно меньше.

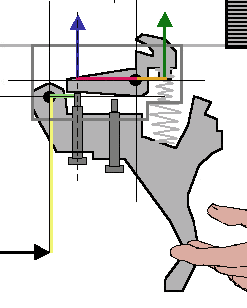

Вариант 2:
2-й винт не действует вообще.

2-ой винт отрегулирован таким образом, что 1-ый винт делает всю работу. Усилие спуска при этом легкое, но длинный ход курка.

Объяснение цветных стрелок и линий

Направление приложения силы к курку
Объединенное направление силы действия шептала (пружина шептала + пружина курка + металл движется к металлу )
Направление действия давящего винта
Рычаг силы от места приложения силы шептала до оси шептала
Дистанция приложения силы от места приложения силы винта до оси шептала
Дистанция приложения силы от места приложения силы винта до оси курка
Дистанция распределения силы от оси курка, определяющая приложение силы стрелка

Промежуточные комбинации:
1-ый винт (легкое усилие спуска) будет действовать, пока 2-ой винт не касается шептала. Как только 2-ой винт коснется, 1-ый перестает работать. Останется только короткий ход курка.

ПРЕДУПРЕЖДЕНИЕ:
При использовании других шептал (например Vortec) данные настройки не будут осуществляться в полной мере. Возникнет только дополнительное место для регулирования 1-ым винтом. Однако с шепталом из набора данная доработка будет работать.

БЕЗОПАСНОСТЬ!
Не забывайте об осторожности, работая со спусковым курком (все-таки он достаточно ломок). Если ввинтить слишком далеко 1-ый или 2-ой винты, шептало может достичь потенциально непостоянного положения, что может привести к выстрелу, даже если ружье стоит на предохранителе.

Система отката. Регулировка шарика-зажима.
На тыловом блоке отката имеется шарик, поджимаемый пружиной, который фиксируется в отверстии в блоке отката при взводе. Сила фиксации шарика регулируется пружиной, прижимаемой винтом внутри блока. Для регулировки необходимо воспользоваться шестигранником подходящего размера.
Отрегулируйте винт таким образом, чтоб для того чтобы сдвинуть блок назад, необходимо бы было приложить определенные усилия. Затем неплохо было бы пометить положение винта (например краской). Если в течении времени точность ухудшится - проверьте эту регулировку.

Меры против заклинивания механизма отката.

Если вы при регулировке сильно перетяните регулировочный винт, то механизм отката может заклинить (в момент выстрела мощности не будет хватать для сдвига казенной части по ложу). Для предотвращения этого можно поставить второе резиновое кольцо, но уже в передней части блока. Теперь вы можете заворачивать винт намного глубже без опасности заклинивания механизма отката.

На Диане функция отката регулируется давлением пружинки на шарик (установленный внутри блока отката). Давление пружины регулируется винтом, установленным внутри блока отката в глубине отверстия под винт крепления казенной части с цевьем. К сожалению, чем жестче вы установите зажим винта (чтоб казенная часть не болталась на цевье), тем больше силы необходимо будет приложить для того, чтоб сработал механизм отката при выстреле (может получиться так, что энергии выстрела не хватит). Если вы установите еще одно кольцо с другой стороны блока отката, при взводе винтовки шарик не будет до конца доходить до отверстия. В результате механизм отката будет срабатывать мягче. Но постарайтесь не переусердствовать с толщиной кольца.

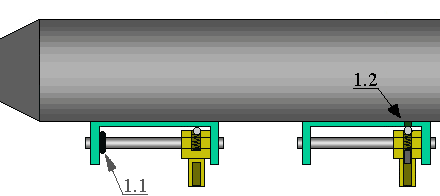

Диана в заводском виде (без кольца)

1.1 Кольцо, установленное для смягчения удара блока при откате.
1.2 При взводе винтовки шарик полностью погружается в отверстие. Приложение силы может быть отрегулировано винтом с внутренним шестигранником.

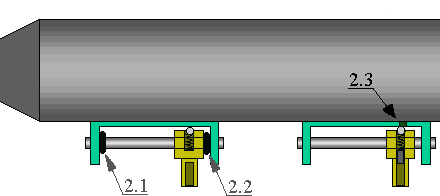

Диана с дополнительным кольцом.

2.1 Кольцо, установленное для смягчения удара блока при откате.
2.2 Дополнительное кольцо. Теперь блок не доходит точно до упора и шарик не может погрузится целиком в отверстие.
2.3 При взводе винтовки теперь шарик не до конца погружается в. Сила сдвига (частично уменьшенная за счет кольца) все еще может быть отрегулирована винтом с внутренним шестигранником.

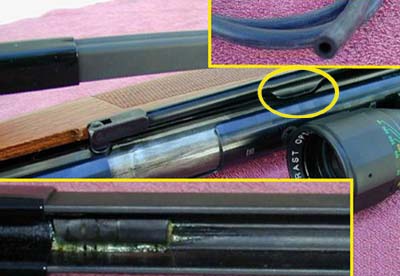

Рычаг взвода (только для модели 54).
В модели 54 установлен ограничитель. При взводе винтовки серьга тяги (закрепленная в цилиндре) упирается в этот ограничитель. При дальнейшем давлении на рычаг вся казенная часть продвигается вперед приблизительно на 3 - 4 мм. Таким образом взводится механизм отката.

Когда вы возвращаете рычаг обратно, он закрывается с характерным громким звуком. Также при выстреле в момент отката происходит трение рычага о данный ограничитель. Возможно это влияет на точность. Небольшой кусочек резинового шланга, наклеенный внутри рычага легко исправляет этот недостаток.

Краткий ликбез по винтовке Diana 54. Тюнинг Diana-54. Оптика к пневматической винтовке. Пули пневматические. Литература по пневматическому оружию. Каталог оружия на стрелковом портале Украины - Shooting-UA.

Сошки
Кевин из SS предупреждал меня, что родные сошки от Дианы не совсем подходят доя данной винтовки. Они правы. Когда вы установите сошки на винтовку, скорее всего механизм отката начнет заедать.

Мои доработки:
Собрав "U"-образную деталь из куска 2" трубы, небольшую резиновую пластинку, 2 обрезка резинового шланга, винт и гайку вместе, вы получите превосходную и очень устойчивую платформу для стабильной стрельбы. Теперь вам достаточно будет просто поместить цевье вашей винтовки в отрегулированный под его размер зажим на сошках. Отныне вы можете стабилизировать вашу винтовку на стене или любой другой подходящей для стрельбы поверхности. Очень удобно!

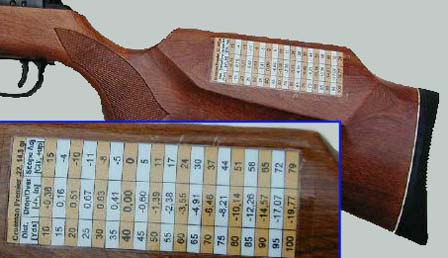

Таблица пристрелки.
Всегда под рукой!
Распечатайте таблицу с прицельными поправками для разных дистанций и разных типов пуль, которые вы используете. Запечатайте ее чем-либо прозрачным и закрепите ее на прикладе, как это показано на фото. В таком положении таблица будет недоступна для воды и грязи, а вы всегда будете иметь необходимые данные под рукой.

Пули, которые я испытывал.
Здесь несколько пуль в увеличенном виде.

Crosman Premier.
Лучшие пули для моей винтовки. Стабильная высокая скорость и лучшая точность на дальних дистанциях.

RWS Meisterkugeln
В последний момент раздобыл эти пули.Очень точные на близкой дистанции. К сожалению не успел попробовать на дальних.

cal. .177
cal. .177
cal. .20
cal. .22

7.9 gr
10.5 gr
14.3 gr
14.3 gr

cal. .177
cal. .177 pistol
cal. .22

8.3 gr
7.7 gr
13.1 gr

Crow Magnum.
Хороши на средней дистанции, но дальше 40 метров точность заметно падает.

Silver Ace.
Очень хорошие характеристики, но очень большая цена.

Kodiaks.
Слишком тяжелые для моего ружья. Подходят только для испытаний.

cal. .177
cal. .20
cal. .22
cal. .25

8.8 gr
12.8 gr
18.2 gr
26.2 gr

cal. .177
cal. .20
cal. .22
cal. .25

8.1 gr
11.4 gr
15.2 gr
21.6 gr

cal. .177
cal. .20
cal. .22
cal. .25

10.6 gr
13.3 gr
21.1 gr
30.7 gr
