Сетка определения расстояний Mil-Dot (теория и метод определения)

Сетка определения расстояний Mil-Dot (теория и метод определения)

Этот тип сетки пришел к нам из снайперского оружия и стал необыкновенно популярным, ведь удобства его очевидны: зная размеры объекта можно быстро определить расстояние до него, кроме того, можно вносить поправки как по вертикали, так и по горизонтали, не крутя барабанчики поправок прицела...

Сетка Mil-Dot

Название Mil-Dot происходит от Milliradian Dot (миллирадианная точка). Отсюда и название единицы измерения - Мил, Милы, сокращенное от "миллирадиан".

Сетка Mil-Dot, зная размеры объекта можно быстро определить расстояние до него, кроме того, можно вносить поправки как по вертикали, так и по горизонтали, не крутя барабанчики поправок прицела

1 миллирадиан = 1 тысячная дистанции = 3,4377 MOA

Определение дистанции с помощью сетки Mil-Dot

Сетка Mil-Dot. Теория стрельбы, Книги по стрельбе на сайте shooting-ua.com

Использование

1. Оцените размер объекта, по которой Вы будете определять дистанцию.
2. Измерьте объект в милах с помощью сетки MilDot.
3. По формуле вычислите дистанцию в метрах до объекта


Формула

Ширина или высота объекта (в метрах) x 1004
---------------------------------------------- = Дистанция (в метрах)
Ширина или высота объекта (в милах)

или

Ширина или высота объекта (в сантиметрах) x 10
------------------------------------------------- = Дистанция (в метрах)
Ширина или высота объекта (в милах)



Например:

40 см x 10 / 2 мила = 200 метров



Определение дистанции с помощью сетки Mil-Dot  по фигуре человека

Если Ваш товарищ на стрельбище пошел устанавливать мишень, то можно определить дистанцию, на которой устанавливать мишень, по его фигуре. Приведенный рисунок дан для роста 180 см.


Введение вертикальных поправок с помощью сетки Mil Dot

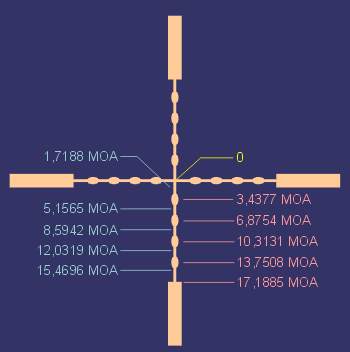

Пересчитаем значения сетки Mil$Dot в MOA, то есть переведем миллирадианы в угловые минуты.
Пользуемся формулой 1 миллирадиан = 3,4377 MOA.
Получится вот такая картинка:


ПРИМЕР №1

Имеем боеприпас калибра .223Rem Тульского завода.
И имеем таблицу вертикальных поправок в MOA этого боеприпаса
Вертикальные поправки в MOA

Дистанция, метров

0

50

100

150

200

250

300

350

400

450

500

Оружие пристреляно на 100 м

----

0,3

0,7

1,8

3,1

4,6

6,2

8,1

10,2

12,6

Оружие пристреляно на 200 м

----

-1,5

-1,8

-1,1

1,3

2,8

4,4

6,3

8,4

10,8

Оружие пристреляно на 300 м

----

-4,3

-4,6

-3,8

-2,8

-1,5

1,7

3,5

5,6

8,0

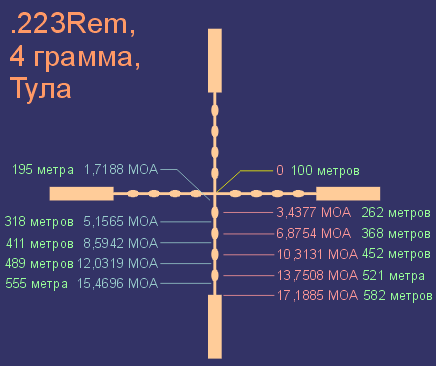

Пересчитываем это все применительно к сетке Mil-Dot и получаем, например для оружия, пристрелянного на 100 метров такую картинку:

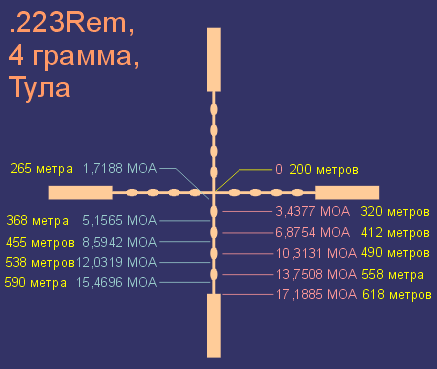

А для оружия, пристрелянного на 200 метров, такую картинку:


ПРИМЕР №2

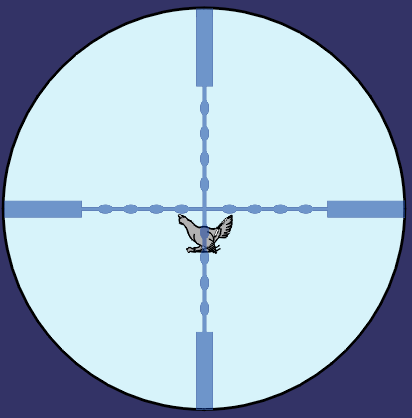

Видим тетерева:



Определение дистанции

Высота его туловища обычно 25 см. Измеряем тетерева. Его угловой размер 1 Мил.
Вычисляем дистанцию: (25 см x 10)/ 1 Мил = 250 метров.
Определяем вертикальную поправку
Имеем боеприпас калибра .223Rem Тульского завода.
Относительное снижение траектории, см

Дистанция, метров

0

50

100

150

200

250

300

350

400

450

500

Оружие пристреляно на 100 м

-4,0

-0,2

-3,8

-12,7

-27,8

-50,5

-82,7

-127,0

-186,4

-264,3


Для дистанции 250 снижение траектории -27,8 см.


Поправка в Милах: (27,8см x 10)/250 метров = 1,112 Мила

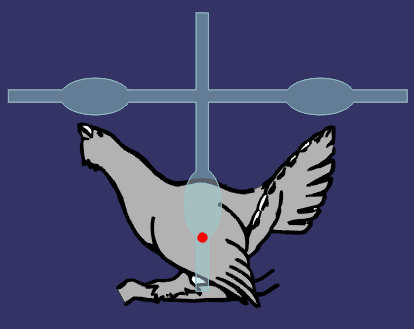

Высчитываем точку прицеливания

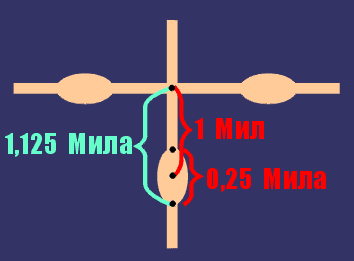

То есть, с небольшой погрешностью можно прицеливаться по точке 1,125 Мила

Вот таким образом
Сетка определения расстояний Mil-Dot (теория и метод определения)

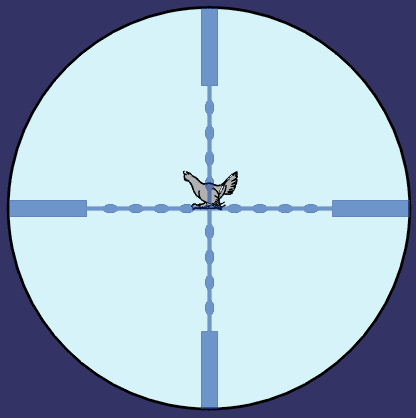

То же самое, общий вид
Сетка определения расстояний Mil-Dot (теория и метод определения)

Таблица определения дистанции с помощью сетки MilDot

Использование

1. Оцените размер объекта, по которой Вы будете определять дистанцию.
Найдите соответствующий столбец в таблице.

2. Измерьте объект в милах с помощью сетки Mil-Dot.
Найдите соответствующую строку в таблице.

3. Двигаясь по строке до пересечения с выбранным ранее столбцом, найдите число,
дающее дистанцию в метрах до объекта.

САНТИМЕТРЫ

15

20

25

30

35

40

45

50

60

70

80

90

100

120

140

160

180





























3/4

200

267

333

400

467

533

600

667

800

933

1067

1200

1333

1600

1867

2133

2400

1

150

200

250

300

350

400

450

500

600

700

800

900

1004

1200

1400

1600

1800

1-1/4

120

160

200

240

280

320

360

400

480

560

640

720

800

960

1120

1280

1440

1-1/2

100

133

167

200

233

267

300

333

400

467

533

600

867

800

933

1067

1200

1-3/4

86

114

143

171

200

229

257

286

343

400

457

514

571

686

800

914

1025

2

75

100

125

150

175

200

225

250

З00

350

400

450

500

600

700

800

900

2-1/4

66

89

111

133

156

178

200

222

267

311

356

400

444

533

622

711

800

2-1/2

60

80

100

120

140

160

180

200

240

260

320

360

400

480

560

640

720

2-3/4

54

73

91

109

127

145

164

182

218

255

291

327

364

436

509

582

655

3

50

67

83

100

117

133

150

167

200

233

267

300

333

400

467

533

600

3-1/4

46

61

77

92

106

123

138

154

185

215

246

277

308

369

431

492

554

3-1/2

42

57

71

86

100

114

129

143

171

200

229

257

286

343

400

457

514

3-3/4

40

53

67

80

93

107

120

133

160

187

213

240

267

320

373

427

480

4

37

50

63

75

88

100

113

125

150

175

200

225

250

300

350

400

450

4-1/4

35

47

59

71

82

94

106

118

141

165

188

212

235

282

329

376

424

4-1/2

33

44

56

67

78

89

100

111

133

156

179

200

222

267

311

356

400

4-3/4

31

42

53

63

74

84

95

105

126

147

166

189

211

253

295

337

379

5

30

40

50

60

70

80

90

100

120

140

160

180

200

240

280

320

360

5-1/4

28

38

48

57

67

76

36

95

114

133

152

171

190

229

267

305

343

5-1/2

27

36

45

55

64

73

92

91

109

127

145

164

182

218

255

291

327

5-3/4

26

35

43

52

61

70

78

87

104

122

139

157

174

209

243

278

313

6

25

33

42

50

58

67

75

83

100

117

133

150

167

200

233

267

300

6-1/4

24

32

40

48

56

64

72

80

96

112

128

144

160

192

224

256

288

6-1/2

23

31

38

46

54

62

69

77

92

108

123

138

154

185

215

246

277

6-3/4

22

30

37

44

52

59

67

74

89

104

119

133

148

178

207

237

267

7

21

29

36

43

50

57

64

71

86

100

114

129

143

171

200

229

257

8

18

25

31

38

44

50

56

63

75

88

100

113

125

150

175

200

225

9

16

22

28

33

39

44

50

56

67

73

99

100

111

133

156

178

200

10

15

20

25

30

35

40

45

50

60

70

80

90

100

120

140

160

180

Источник КАЛИБР Выпуск № 1
Игорь Борисов
