В спусковых механизмах ружей для подводной и спортивной стрельбы, смонтированных в надульнике, шептало представляет собой рычаг, который заходит в проточку в гарпуне и при выстреле принудительно выводится из зацепления с ним. У таких спусковых механизмов ряд недостатков: наличие шарниров уменьшает надежность работы механизма; отсутствует плавная регулировка усилия спуска; в ружьях с мощным боем наблюдается заклинивание шептала, поэтому для уменьшения усилия спуска возникает необходимость применять специальные устройства; при износе рабочих кромок шептала и проточки в гарпуне, а также в случае поломки шептала возможен самопроизвольный выстрел, что вызывает необходимость применять гарпуны с глубокими и имеющими резкие переходы проточками, снижая их прочность.

В предлагаемом спусковом механизме указанные недостатки устранены. Спусковой механизм состоит из спускного крючка 1, спусковой пружины 2, спусковой тяги 3 с хвостовиком 4, надульника 5 и шептала 6.

В центре надульника просверлено продольное отверстие для гарпуна, которое имеет диаметр на 0,1—0,2 мм больше диаметра гарпуна. В задней половине надульника выполнена расточка для демпфера, состоящего из втулки 7 и резиновой вставки 8. В качестве шептала используется стальной шарик от шарикоподшипника, размещенный в нижней половине надульника с таким расчетом, чтобы иметь возможность выходить из гнезда вверх на 1,5—2 мм. Снизу шарик опирается на хвостовик спусковой тяги, выполненный в виде усеченного клина, который размещен в продольной прямоугольной канавке.

Хвостовик имеет возможность совершать в канавке возвратно-поступательное движение. Верхняя площадка хвостовика, на которую опирается шарик, является рабочей. Она шлифуется, подвергается цементации или закалке и имеет уклон порядка 1:6. Это необходимо для следующих целей: исключается заклинивание хвостовика при выстреле, независимо от усилия, приложенного к гарпуну; шарик всегда бывает поджат в верхнее положение, что обеспечивает надежное запирание гарпуна. Путем подбора соответствующего уклона рабочей площадки хвостовика можно получить небольшое усилие спуска для ружей, что очень важно для точности и оперативности стрельбы.

В целях обеспечения безопасности максимальная величина уклона рабочей площадки хвостовика должна быть такой, чтобы в заряженном ружье хвостовик не вытеснялся из-под шарика даже при отсутствии спусковой пружины, так как при уклонах, больших этой величины, в случае поломки спусковой пружины возможен самопроизвольный выстрел. Кроме того, высота рабочей площадки у переднего торца хвостовика должна обеспечивать полное утопление шарика только при полном выходе из-под него хвостовика.

Спусковая тяга соединена со спускным крючком с помощью резьбы и контргайки, причем длина резьбы на тяге превышает длину резьбового отверстия спускного крючка. Перемещение спускного крючка по резьбе тяги позволяет в определенных пределах производить плавную регулировку усилия спуска. Спускной крючок размещен вместе со спусковой пружиной в пазу рукоятки ружья.

Одним из преимуществ данного спускового механизма является использование гарпуна с проточкой под шептало, имеющей форму дуги. Такие гарпуны при всех прочих равных условиях значительно прочнее гарпунов, имеющих проточки в форме клина. Проточка под шарик выполняется на глубину до 1 мм.

Материал надульника, втулки демпфера и обоймы—нержавеющая сталь, тяга с хвостиком—пружинная или иная прутковая сталь, подвергающаяся закалке. Диаметр гарпуна 8 мм.

Чтобы зарядить ружье, необходимо нажать на крючок, ввести гарпун в надульник, затем отпустить крючок и, преодолевая усилие силового устройства ружья, дослать гарпун в ствол. В момент совмещения проточки в гарпуне с гнездом шарик, вытесняемый хвостовиком вверх, зайдет в проточку гарпуна, хвостовик встанет под шарик и гарпун окажется запертым в надульнике.

Спусковые механизмы ружей для подводной и спортивной стрельбы
Спусковой механизм:

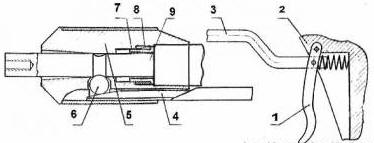

1—спускной крючок; 2—пружина; 3—тяга; 4—хвостовик; 5—надульник; 6—шептало; 7—втулка; 8—резиновая вставка; 9— гарпун.

Примечание: подобное устройство было изготовлено и установлено на ружье типа РПO. Работает, по словам "испытателя" хорошо, но было замечено следующее - каленый шарик все таки при длительной эксплуатации слегка расклепывает проточку на стреле, образуя как бы юбочку, которая иногда подклинивает стрелу в надульнике, "растачивая" его в месте подклинивания. Но эту "юбочку" видно визуально да и пальцами можно ощутить и своевременно убрать. Не лишним было бы и просверлить отверстия для выхода воды, как это делается на "штатном" надульнике. Или вообще закрыть доступ воде в ствол, сделав за местом выхода шарика в надульнике кольцевую проточку под уплотнительное кольцо 8Х12 и установив туда это самое кольцо.
