Изготовление пулеуловителя для пневматики своими руками

Изготовление пулеуловителя для пневматики своими руками

Вариант пулеуловителя №1
Вариант пулеуловителя №2

Вариант №1

Подумав, пришел к выводу, что пулеуловитель неотъемлемая часть любого владельца пневматического оружия. Почему? Потому, что как только вновь испеченный владелец притащил новую винтовку или пистолет домой, то непременно хоть один два выстрела сразу надо сделать - иначе не уснуть. Учитывая, что я стреляю немного больше обычного пневматнутого, то к пулеуловителю у меня сложились определенные требования. Пулеуловители, которые можно купить в магазине не могут удовлетворить не только мои требования, но и требования обывателей, которые только вступили в наши ряды.

Изготовление пулеуловителя для пневматики своими руками

И вот ничего не найдя в магазинах, почитав наш форум, сопоставив свои задачи и возможности, сделал чертеж и заказал себе пулеуловитель, который подходит под мои задачи и думаю 95% пневматнутых тоже.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

ТТХ пулеуловителя
Материал - сталь 3
Габариты - 266х140х140 мм
Толщина передней стенки - 2.3 мм
Толщина задней стенки - 4.2 мм
Корпус пулеуловителя - труба 133х3.5 мм
Масса - 3.6 кг

При проектировании были поставлены следующие задачи:

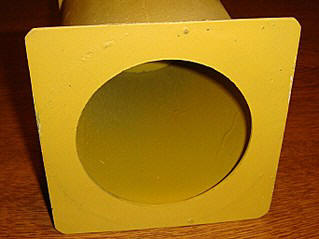

1. Главная - отсутствие мусора от пуль и мишеней во круг пулеуловителя при домашней стрельбе. Ранее я постоянно получал от жены при использовании пулеуловителя Гамо, кстати второго, первый был с горяча прострелен. Сие достигается герметичностью конструкции (стенки проварены по кругу герметично) и бортиком передней стенки во круг основного корпуса. Т.е. если мусор и появится, то не будет спокойно высыпаться как из пулеуловителя Гамо.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

2. Отсутствие шума от удара пули в пулеулавливатель, чтобы не беспокоить соседей при домашней стрельбе. Это достигается набивкой в пулеуловитель старых тряпок до половины основного корпуса (идеально говорят старые джинсы, но я нашел старую детскую пижаму - типа не хуже). Сие подчеркнуто из форума и идея как бы украдена и главное работает. Сам пока проверить не успел, но говорят, что набивка спокойно выхаживает 2 - 2.5 тысячи выстрелов. Потом просто вытряхнуть мусор в пакет и затолкать новую набивку.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

3. Возможность быстро и не сложно закреплять стандартную мишень Гамо на пулеулавливателе подручными средствами и чтобы не усложнять конструкцию. Сие достигнуто достаточно просто и возможно аж тремя способами. Стоит отметить, что мишень может быть напечатана на А4 порезанном на 4 части и закреплена таким же способом - это позволит не тратится на покупку мишеней Гамо.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

4. Чтобы выдерживал не менее 40 Дж. Опять же, пулеуловитель Гамо с отсекающей стенкой под 45 градусов и задней стенкой 2.5 мм с 5-и метров (допустим идет тест и настройка винтовки) после 50-60 выстрелов с 16-и Дж выгибает заднюю стенку заметным пузырем, и каждый следующий выстрел может продырявить эту железяку. Поэтому задняя стенка моего пулеуловителя сделана толщиной не менее 4 мм. Этого достаточно, чтобы долго держать 5.5 при 40 Дж, а с учетом тряпичной набивки, то вещь получилась думаю вечная.

На фото Гамовский пулеуловитель после 20-25 выстрелов 16 Дж...уже начал выгибаться и с обратной стороны и начала отлетать краска. Мда... но пострелять с новой винтовки хотелось дома в будни.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

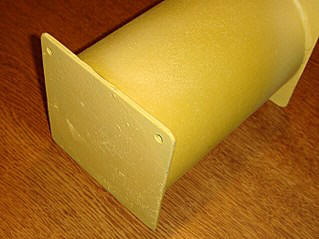

5. Возможность повесить на стену. Тут банально просто - пара отверстий в задней стенке под пару саморезов. Почему и на улице стоит использовать пулеуловитель? Во первых потому, что стрельба на улице в разы опасней, чем у себя дома - пуля должна останавливаться сразу за мишенью - ТБ не раз кровью писали. Во вторых, после нескольких лет стрельбы на своем огороде я углядел горы свинца в месте стрельбы, которые своим внешним видом не однозначно намекают на то, что если посадить рядом чего-то вкусное типа укропчика или лука, то есть их наверное не стоит. А учитывая, что почва как кровеносные сосуды>, то это типа рядом распространяется на десятки метров. В общем борьба за чистоту и экологию должна быть не только в доме, но и на земле.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

6. Ну и чтоб было не дорого. Поэтому конструкция по максимуму проста. пулеуловитель покрашен чисто символически краской на водной основе в желтый цвет, Я просил покрасить в любой цвет, но производитель был уверен, что пулеуловители надо красить именно в такой цвет. В принципе, наверное, правильно, чтоб после пива было легче его найти на стене.

На пока все. Далее буду стрелять и выявлять косяки. Косяки наверняка вылезут, но думаю они будут не критичные и главное - не ошибается только тот, кто ничего не делает.


Изготовление пулеуловителя для пневматики своими руками

Вариант №2

Озаботился я тут к очередному сезону новым пулеуловителем для дачи. Прежний сдуру забыл под зиму снять со стены сарая, и он, сделанный из деревянного ящика, под сырым снегом приказал долго жить. Ну и бог с ним. Все равно собирался соорудить что-то всепогодное из более стойкого материала.

Проще всего было бы приобрести новое изделие из пластиковой канистры, а можно купить металлический шкафчик для ключей или аптечки. Вещь практичная и хорошая, но для меня лично не очень подходит. Тут чисто мои заморочки.

1. Не люблю пристрелку по классическим мишеням с классическим "нарисованным" яблочком. Мой излюбленный вариант пристрелки на 20 с небольшим метров - "яблочко" в виде одиночной черной кнопки от компьютерной клавиатуры, воткнутой в квадрат светлого картона. Пристреляв девайс по ней, иногда приклеиваю на картон что-то длинное и более тонкое, н-р стержень от шариковой ручки. Сперва вертикально, и таким образом пристреливаю "тонко" горизонталь, затем горизонтально - и нахожу "чистовую" вертикаль. Очень удобно и точно получается.

2. Пулеуловитель у меня висит целыми днями под открытым небом, поэтому картонка с "яблочком" должна находиться в его глубине, на задней стенке, защищенная сверху и с боков от дождя.

Первым делом решил проблему "всепогодности": очень удачно попалась на глаза довольно большая канистра из белого полиэтилена. Куда лучше деревянного ящика. Срезал верхушку, к донышку прикрутил саморезами две рейки из бука, и просверлил в них отверстия для крепления к стене, на которой он будет висеть. В стенке, обращенной к земле, прожег два дренажных отверстия. Получилось самое то. И гнить не будет, и места внутри полно.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

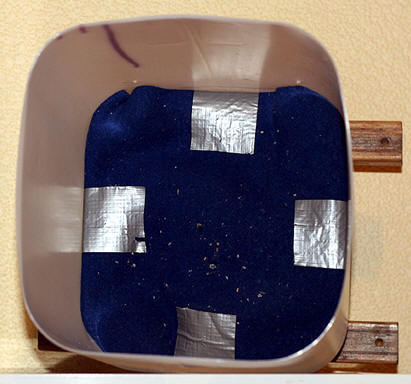

В качестве набивки использовал полосу, отрезанную от старого байкового одеяла. Отрезал, сложил ее "змейкой" и закрепил скотчем по 4 сторонам.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

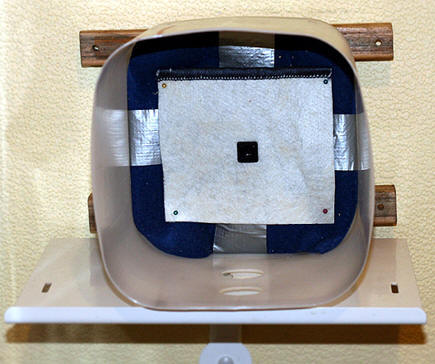

Далее все совсем просто: на поверхности набивки с помощью 4 булавок крепится картонный прямоугольник с "яблочком".

Но вот тут есть одна небольшая проблема, которую я давно собирался решить. Это проблема шума, производимого при выстреле не собственно пневмодевайсом, а именно ударом пули в "яблочко" или рядом с ним, по картонке. Вроде бы ерунда, но коллеги, живущие на 8 дачных сотках в окружении и без того зашуганных жизнью соседей, меня, уверен, поймут. "Бдыщ" довольно-таки громкий в данной ситуации. Иногда, пристреливаясь, в целях звукомаскировки я даже запускаю бензотриммер и ставлю его неподалеку от пулеуловителя. Смешно, согласен. Мне тоже. Но помогает. Только это как-то громоздко, а на фоне нынешних цен на бензин еще и весьма расточительно.

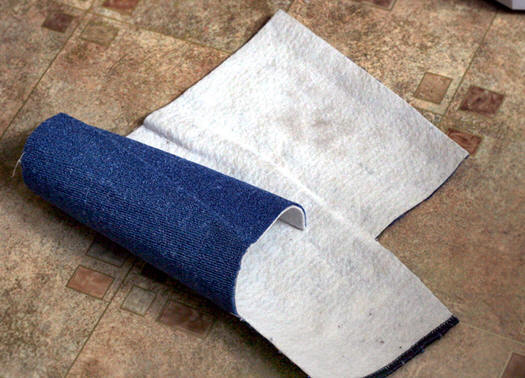

В общем, решил я, что картон материал в нашем деле неблагодарный. Чем бы его заменить? Тоже светлым, чтобы контрастировало с черным "яблочком", но не таким барабанно-гулким? Поискал и нашел. Дома валялся большущий отрезок ковролина. Синего цвета. Однако его исподняя сторона оказалась белой. И на поверку выяснилось, что в отличие от картона он великолепно "душит" звук удара пули, даже когда она ударяет в пластиковое "яблочко".

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

Есть тут однако и небольшой минус: пристреливая девайс, дырочку от пули в картоне на 20-25 м. увидишь даже невооруженным глазом. А вот в ковролине - это вряд ли. Даже в бинокль. Придется сбегать и посмотреть в непосредственной близи. Ну да ладно. Бегать, оно, вообще говоря, полезно. Зато тихо, а значит - менее опасно.

Думается, не хуже ковролина будет работать и белая строительная пенка. А может быть и хуже - надо проверить.

Изготовление пулеуловителя для пневматики своими руками. Самодельный пулеулавливатель

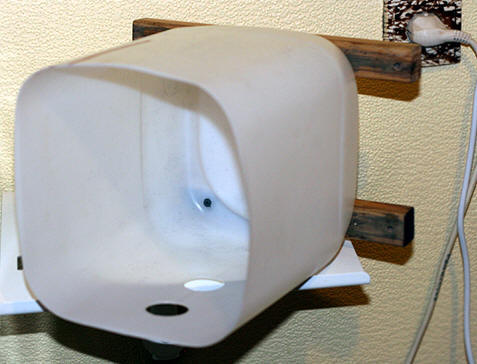

Еще одно достоинство нового пулеуловителя оказалось чисто случайным и бонусным: не допуская к мишени небесную влагу, он зато отлично пропускает фокусированный свет. Для меня это актуально: после пристрелки в дождь, когда бдительные соседи-ноусеры прячутся в дома, мне наиболее комфортна пристрелка по темноте - поздним вечером или под утро, когда они уже (или еще) сладко почивают. А луч хорошего петцеловского фонарика, подвешенного над пулеуловителем, без труда "прошивает" белую полиэтиленовую стенку, и отлично освещает "яблочко".

Источник: по материалам сайта http://talks.guns.ru
