Пистолет Револьвер ME-38 Magnum

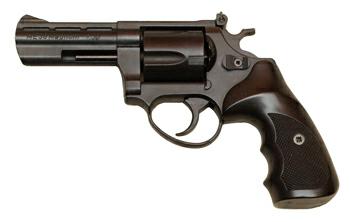

Пистолет Револьвер ME-38 Magnum

Описание
Предисловие
Пневматический револьер ME-38 magnum. Статьи об оружии на www.shooting-ua.comПрообраз
Конструкция
Патроны
Технические данные
Надписи и клейма
Сканированный паспорт
Модификации
Заключение


Предисловие


Думаю, что ни для кого не секрет, что большинство пневматических пистолетов (за исключением сугубо спортивных моделей) покупается в основном как игрушки, а не с целью стрелять по мишеням или по дичи. Последние два варианта для большинства продаваемых на территории РФ моделей слабо реализуемы ввиду исходно невысокой мощности и кучности. Да, разумеется, если потратить достаточно большую сумму денег можно или купить исходно подходящий под указанные цели пистолет, или доработать заводской "полуфабрикат" самому или с чьей-то помощью. Но речь идёт именно о рядовом покупателе, который не будет тратить время или деньги на чуть более точный или мощный пистолет. Для большинства пользователей, особенно покупающих свой первый пистолет, наиболее существенными критериями выбора являются "чтоб бутылку стеклянную разбивал" и "чтоб выглядел как настоящий". Требования вполне логичные, учитывая, что купленным пистолетом большую часть времени просто играются без стрельбы, а на любых развлекательных стрельбах при выезде на природу мишенями почти всегда служат банки и бутылки от выпитых жидкостей, ну или для более опытных стрелков - пробки от бутылок.

Именно благодаря таким критериям выбора огромную популярность завоевали Аниксы-1ХХ и МР-654К. Первые являются наиболее мощными из массово и давно продаваемых пневматических пистолетов, а второй является пневматическим почти что ММГ всем известного пистолета Макарова. Соответственно, у Аниксов-1ХХ, несмотря на хорошую мощность, весьма посредственная копийность (на боевой пистолет похожи очень отдалённо), а у MP-654K наоборот при очень неплохой копийности исходно слабая мощность. Тем не менее, эти модели составляют очень значительную часть продаваемых на территории РФ пневматических пистолетов.

Однако, существует ещё целый класс пневматических пистолетов и револьверов, которые сочетают потрясающую копийность с относительно неплохой кучностью и мощностью. Речь идёт об оружии под так называемый "воздушный патрон" (в оригинале "air-cartridge"). В РФ ситуация с ними сложная. Револьвер МЕ-38 Magnum производства фирмы Cuno Melcher, о котором и пойдёт речь далее, то поставлялся официально через магазины, то вдруг исчезал из продажи, потом снова появлялся. Ещё одну модель той же фирмы ME-9, внешне сделанную под пистолет Walther PPK , я один раз держал в руках, но в официальной продаже не встречал. В последнее время в Санкт-Петербурге магазин "Солдат Удачи" завёз несколько других моделей под air-cartridge, но заломил совершенно нереальный ценник в тысячи долларов. Наличие сертификатов и прочих признаков легальной поставки я не проверял, потому утверждать, что это "белая" или, наоборот, "серая" поставка не стану. Для сравнения, в Германии есть небольшая фирма, занимающаяся продажей подобного пневматического оружия по куда более гуманным ценам. Однако, официально ввезти его на территорию РФ будет очень затратно - необходимо получать разрешение на ввоз, сертифицировать и т.д.

Прообраз

Поскольку с разновидностями модели ME-38 творится настоящий бардак (по разным источникам совершенно противоречивые данные о названиях и ТТХ), то для начала я опишу то, что знаю точно, а потом пройдусь и по разновидностям этой модели.

Если вести речь о модели ME-38 Magnum, то с её огнестрельным прообразом возникают некоторые трудности. В случае с модификацией ME-38 Pocket всё понятно, прообразом является револьвер Smith&Wesson Chiefs Special. В случае же с моделью ME-38 Magnum - рамка остаётся без изменений, но меняется рукоять и ствол. Полностью похожего огнестрельного револьвера мне найти не удалось, так что вопрос о нём остаётся открытым.

Конструкция

Сразу должен оговориться, что конструкция будет мною описываться по двум хорошо известным мне экземплярам револьвера ME-38 Magnum , один из которых "воронёный" и, судя по всему, не адаптирован для РФ, а второй "никелированный" с буковкой R в названии, вероятно, адаптирован для РФ.

Для начала как обычно, пару слов о комплектации и упаковке. Револьвер продаётся в небольшой картонной коробке, на которой он же и изображён. В коробке помимо самого револьвера присутствует паспорт на него, ершик для чистки ствола, а также небольшая коробочка с шестью "air-cartridge" (несмотря на то, что камор у револьвера всего пять, т.е. один патрон запасной).

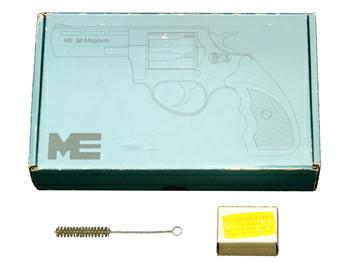

Упаковка и комплектация.

Первое же, на что обращаешь внимание, взяв в руки этот револьвер - это его потрясающую реалистичность. Понятно, что это всё же не 100% копия, но сделано очень грамотно. Если отбросить "лишние" надписи и не обращать внимание на выштамповки вместо отверстий в вентилируемой планке, то не заглядывая со стороны дульного среза вообще сложно сказать, пневматика это, а может газовый или огнестрельный револьвер. Причина такой копийности проста - конструкция пневматики на воздушном патроне идеологически вообще не отличается от конструкции аналогичного огнестрельного или газового оружия. Вся "пневматическая сущность" фактически заключена внутри патрона, а вся остальная конструкция отличается от своего газового или огнестрельного аналога лишь калибром ствола и материалом или наличием прослаблений, чтобы затруднить переделку пневматического оружия в газовое или огнестрельное.

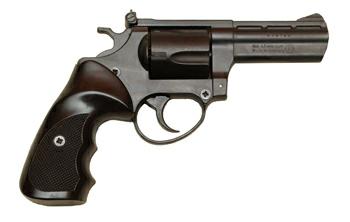

"Воронёный" вариант с цельным барабаном, вид слева

"Воронёный" вариант с цельным барабаном, вид справа

В итоге про конструкцию рассказывать практически и нечего - самый обыкновенный револьвер. Барабан на 5 патронов, откидывается влево при нажатии на защёлку. Ось барабана совмещена со "звёздочкой" экстрактора, позволяет быстро извлечь все патроны из барабана. УСМ двойного действия, позволяет вести стрельбу как со взведённого курка, так и самовзводом. Рамка револьвера разделяется на две несимметричные половинки. Точнее даже будет назвать меньшую съёмную половинку крышкой, ибо она только прикрывает УСМ, вся остальная рамка литая, литьевой шов найти нетрудно.

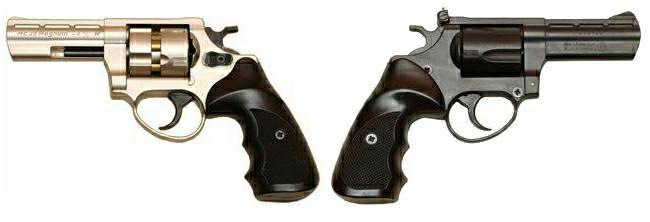

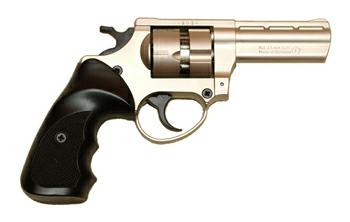

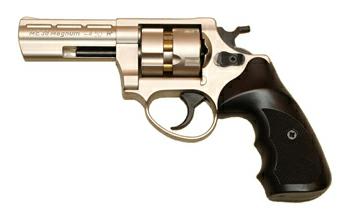

"Никелированый" вариант с пиленым барабаном, вид слева

"Никелированый" вариант с пиленым барабаном, вид справа

Из неприятных особенностей конструкции - как и у многих других образцов пневматического оружия зарубежного производства, подавляющее большинство деталей револьвера сделано из какого-то немагнитного сплава. Скорее всего, как обычно, преследовались две цели: с одной стороны, удешевление производства, а с другой стороны, невысокая прочность этого сплава делает невозможной переделку данного револьвера под оригинальный патрон калибра .38, как у огнестрельного прообраза. Точнее в процессе переделки придётся практически заново изготовить весь револьвер.

Ещё вариант "воронёного" револьвера с пиленым барабаном

Кстати, ещё о прослаблениях. Несмотря на рамку из лёгкого сплава, в стволе установлен стальной лейнер, который способствует высокому ресурсу надёжности, а также кучности стрельбы. А вот с барабаном есть ещё несколько особенностей. Во-первых, это проточки между каморами внутри барабана, которые делают невозможной стрельбу из этого револьвера газовыми патронами (их будет видно на следующих фотографиях). При попытке такой стрельбы газовые патроны просто раздуются и намертво заклинят внутри барабана. А на некоторых моделях, судя по всему, специально доработанных для РФ, есть ещё и проточка или поперёк барабана, почти что до его оси, или наоборот, вдоль оси барабана. Данная доработка мало того, что заметно портит внешний вид револьвера, так ещё и непонятно, какую пользу приносит - разве что затруднит даже однократное использование в револьвере под "air-cartridge" газовых патронов.

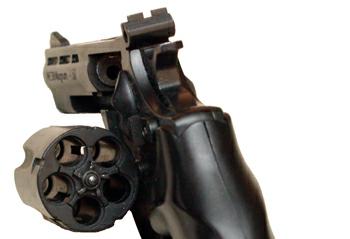

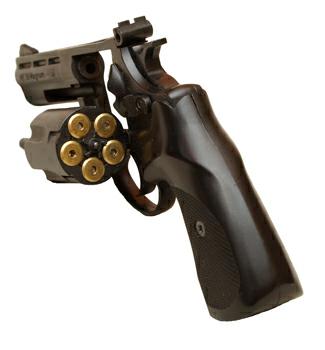

Барабан откинут.

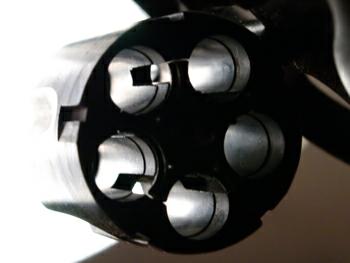

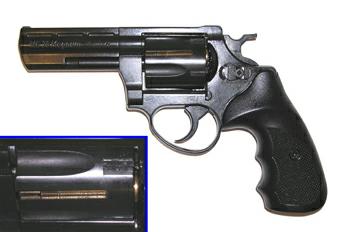

Проточки между каморами крупным планом

Для снаряжения револьвера патронами надо как и на боевом аналоге сдвинуть вперёд защёлку барабана и откинуть его влево. При этом даже на моделях с внешне целым барабаном видны внутренние проточки между каморами. Проточки весьма широкие и как видно на фото, проходят более чем на половину длины барабана. По сути в задней части барабана его внешняя оболочка никак не соединяется с осью, а держится только за счёт прочности материала и соединению в передней части барабана, ибо проточки заканчиваются подвижной "звёздочкой" экстрактора. Это особенность всех моделей револьверов ME-38 Magnum под "air-cartridge", вероятные причины такого решения были указаны выше.

Далее в откинутый барабан устанавливаются предварительно накачанные патроны (об этом занимательном процессе чуть позже). В комплект поставки спид-лоадер не входит, хотя при желании его можно изготовить самостоятельно. Однако, думаю, что это не потребуется: сами патроны снаряжаются очень долго и вряд ли у кого-то возникнет реальная потребность их быстро менять. После установки патронов барабан или аккуратно возвращается на место или же картинным жестом защёлкивается при соответствующем взмахе всем револьвером. Кстати, несмотря на то, что в защёлкнутом положении барабан жёстко фиксируется и вращается исключительно при нажатии на спусковой крючок, в процессе возвращения барабана на место после снаряжения патронами его можно раскрутить. В итоге он даже после возвращения в рамку ещё некоторое время быстро крутится, а потом рывком останавливается трещоткой. В общем, если есть желание поиграть в "русскую рулетку" - возможность наличествует. При нормальной эксплуатации, разумеется, злоупотреблять такой возможностью не стоит.

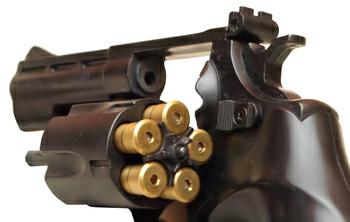

Барабан с установленными патронами.



Выдвинутые экстрактором патроны

Извлечение патронов производится аналогично. Вообще-то "air-cartridge" при выстреле не раздувает, и поэтому после стрельбы достаточно наклонить револьвер стволом вверх и все патроны вывалятся под собственным весом. Тем не менее, у револьвера присутствует полноценный экстрактор, "звёздочка" которого выдвигает все патроны из барабана при нажатии на его ось спереди. Экстрактор подпружинен и при снятии давления сам возвращается в исходное положение.

Также хотелось бы обратить внимание на дульную часть револьвера. Как уже было сказано выше, несмотря на то, что револьвер в целом сделан из сплава, в стволе установлен стальной лейнер. В случае "никелированного" варианта исполнения этот лейнер практически не выделяется на фоне дульной части револьвера. А вот в случае "вороненого" варианта исполнения этот лейнер здорово выделяется. Хотя в любом случае, с дульной части спутать этот револьвер с боевым довольно сложно.

Вид с дульной части.

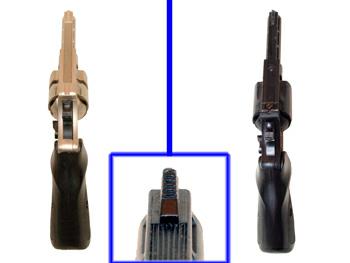

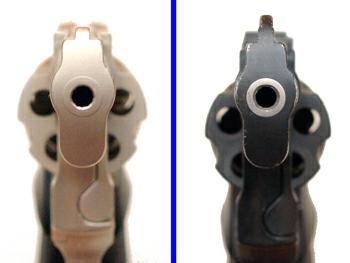

Вид на прицельные приспособления в разных исполнениях

Кстати, на последних двух фотографиях очень хорошо видна разница в прицельных приспособлениях на разных исполнениях револьвера. На "никелированной" версии исполнения револьвера (она же адаптированная версия для РФ) прицельные приспособления самые примитивные - два выступа на задней части рамки и низкая гладкая мушка. Т.е. очень неудобные, нерегулируемые прицельные приспособления, которые к тому же бликуют на солнце. Что касаемо "вороненой" версии револьвера, то помимо цельного барабана он имеет очень неплохие прицельные приспособления: высокая мушка с антибликовой насечкой и отличный регулируемый по вертикали и горизонтали целик.

Патроны

Сами патроны по своим габаритам и внешнему виду близки к своему прообразу в виде патронов .38 Smith & Wesson Special (он же 9х29мм R; револьверный с закраиной). Разумеется, совпадение не полное, но вот по размерам отклонение не более 1мм. Для сравнения приведу несколько фотографий оригинальных патронов .38 S&W Special.

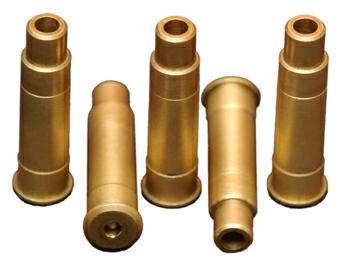

Патроны ("air-cartridge") для ME-38 Magnum

Патрон .38 S&W Special.

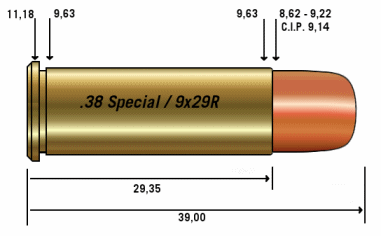

Габариты патрона .38 S&W Special

Поскольку каждый патрон, по сути, представляет собой и резервуар для сжатого воздуха, и, одновременно, клапанный механизм, то конструкция у него очень интересная. Самое приятное, что наработка на отказ у этой конструкции весьма немаленькая и исчисляется сотнями выстрелов. При интенсивной эксплуатации выходят из строя уплотнения, однако, после их замены патрон можно снова эксплуатировать. Описывать работу этой конструкции, думаю, нет смысла - из приведённой схемы идея вполне понятна.

Устройство "air-cartridge" для ME-38 Magnum

Для накачки этих патронов обычно применяется продающийся вместе с револьвером ручной насос. Декларируется, что максимальную мощность он обеспечивает за восемь качков. Честно говоря, штука не очень удобная - рукоять узкая, при дожимании рукояти к корпусу насоса нередко руки ударяются костяшками друг о друга, что также радости не прибавляет. В принципе, в сети встречаются упоминания как о другом насосе, который накачивает один патрон одним движением, так и о целой заправочной станции, позволяющей заряжать патроны от баллона со сжатым воздухом. Насчёт насоса не знаю, может он и удобнее ручного, а вот о покупке зарядной станции периодически задумывался, ибо накачивать насосом патроны быстро надоедает, а баллон со сжатым воздухом для PCP всё равно есть. Вот только цена этой конструкции останавливает - около 180$, едва ли не дороже самого револьвера. А поскольку у меня дома не тир, на себя одного я как-нибудь руками накачаю.

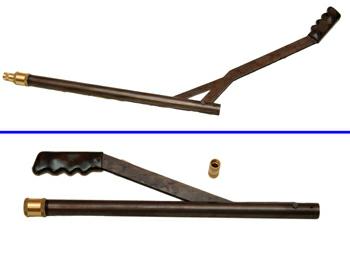

Ручной насос для патронов

Другой насос для патронов.

Зарядная станция

Далее об эксплуатации. Вот тут начинаются серьёзные трудности, мешающие использовать этот револьвер для развлекательной стрельбы. Итак, для снаряжения одного патрона надо:

Отвинтить колпачок патрона, утопить выступающий шток.

Установить патрон на насос, завинтить колпачок насоса.

Произвести 4-8 качков с небольшими паузами, чтобы воздух успел остыть.

Отвинтить колпачок насоса, извлечь патрон.

Установить пулю и завинтить колпачок патрона.

Стадия 1

Стадия 2

Стадия 3

Стадия 4

И это всё для каждого патрона. В итоге на процедуру снаряжения одного патрона уходит не менее 1-2 минут. А отстрелять его можно за секунду. В принципе, как показала практика, качать можно и не 8 качков, а, например, 5. Скорость при этом падает незначительно. В общем-то, это ощущается при накачке - первые качки идут легко, затем тяжелее, и где-то на 5-ом качке усилие стабилизируется. Проводить полноценное исследование по зависимости скорости вылета пуль от количества качков мне просто очень не хочется, ибо возни будет много, а толку мало.

Ещё один минус всей этой системы - каждый патрон сам в себе содержит и клапан, и сжатый воздух. В итоге по мере использования и изнашивания уплотнений в разных патронах оказывается разное количество воздуха, что сказывается на скоростях вылета пуль. Нередко встречаются разбросы в 30-50 м/с и даже больше, в зависимости от изношенности патронов. Также не рекомендуется долго хранить патроны с накачанным воздухом - опять же лишняя нагрузка на уплотнения и их износ.

Технические данные револьвера ME-38 Magnum

Габаритные размеры:

в миллиметрах

Длина

210

Высота

130

Ширина

35

Длина ствола

80

Масса:

в г

Без патронов

625

Скорость вылета пуль

в м/с

С 8-ми качков

114-132 *

С 5-ти качков

99-118 *

Прочие характеристики

Количество камор

5

Кучность с 5м

~20мм **

* скорость измерена хронографом ИБХ-721 путём отстрела двух барабанов, т.е. 10 выстрелов. Пули H&N Diabolo Sport, масса 0.48г

** стрельба велась на открытом воздухе, с двух рук, с предварительным взводом курка. Замер по внешним краям всех 5 пробоин, лучший результат

Надписи и клейма.
С этим делом у револьвера всё достаточно неплохо. Лишние надписи есть, но глаза они особенно не мозолят.
На правой части револьвера:
Серийный номер. Или над барабаном или на стволе.
На стволе "Kal. 4.5 mm Luft".
На стволе "Made in Germany" и буква F в пятиугольнике
На левой части револьвера:
На стволе надпись "ME-38 Magnum 4.5D".
На одной из версий она продолжается символами R и K.

Сканированный паспорт

И в качестве заключения объективной информации ниже выложены сканированные части паспорта на ME-38 Magnum и прилагающийся к нему ручной насос. Паспорт сделан в виде многократно сложенной бумажки со схемами и текстом на четырёх европейских языках. Разумеется, сканировал я только схемы и русский текст.

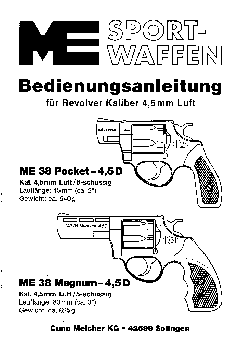

Обложка паспорта револьвера.

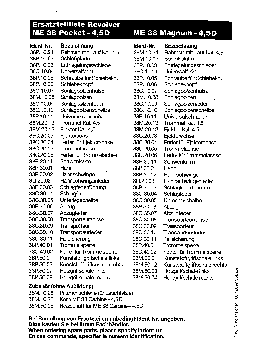

Список деталей

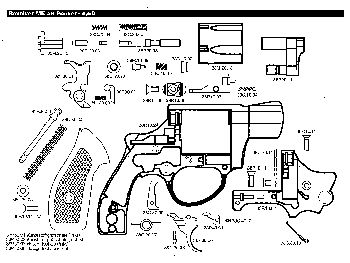

Схема ME-38 Pocket.

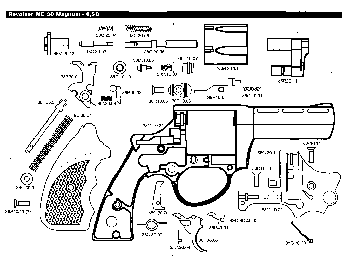

Схема ME-38 Magnum

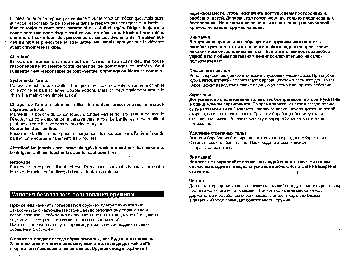

Условия безопасного пользования оружием.

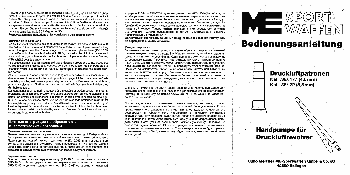

Важные инструкции по обращению с пневматическими патронами.

Инструкция по обращению с ручным насосом для пневматических патронов.

На этом объективная часть обзора заканчивается, далее идут собранные по кусочкам крупицы информации о других вариантах исполнения и собственные впечатления.

Модификации

Вообще фирмой Cuno Melcher производится весьма большой спектр моделей револьверов под различные боеприпасы. Как правило, существует три основных группы: револьверы под газовые патроны, револьверы под патрон Флоберта, револьверы под "air-cartridge". А поскольку в каждой группе существуют и подгруппы, отличающиеся длинной ствола и некоторыми другими параметрами, то количество разных моделей получается очень немаленькое.

Итак, как уже было указано выше, однозначного прототипа для револьвера ME-38 Magnum найти не удалось. Хотя на одном сайте удалось найти фото очень похожего револьвера, но в варианте так называемого Blank Firing Gun - т.е. почти "игрушки", стреляющей только холостыми патронами. Там он именуется как Colt Detective Special 4". Явное отличие помимо длины ствола от вышеупомянутого Smith&Wesson Chiefs Special в расположении кнопки фиксации барабана - у револьверов Colt она находится прямо на линии оси барабана, а на револьверах Smith&Wesson чуть ниже оси. Так что ещё раз возникает предположение, что ME-38 Magnum это по сути Smith&Wesson Chiefs Special с 4-х дюймовым стволом. Ещё существует, например, ME-38 Pocket, вторая модель револьвера под тот же "air-cartridge", которая хоть и не встречалась в массовой продаже на территории РФ, но красуется на одном паспорте с ME-38 Magnum. Эта модель вполне однозначно идентифицируется как обычный Smith&Wesson Chiefs Special. Ещё один, весьма близкий к предыдущему вариант ME-38 Compact со стволом в 3 дюйма (а в метрической системе указываются 57мм, т.е. 2.25 дюйма), который в РФ продаётся в виде газового револьвера, хотя практически (хоть и не сертифицирован) вполне может стрелять патронами с резиновой пулей. Он, по мнению некоторых людей, по внешнему виду и особенностям защёлки больше похож уже на другой револьвер - Ruger SP101. В общем, даже для одной модели получается неслабый разброс в возможных прототипах.

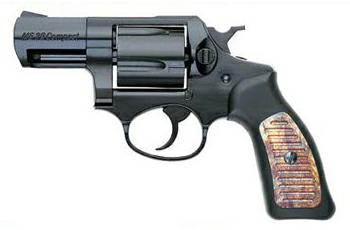

ME-38 Compact, под "air-cartridge".

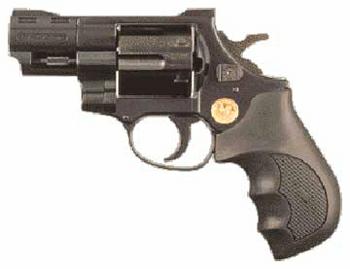

ME-38 Pocket, под газовые патроны

Не лучше дело обстоит и с модификациями даже одной разновидности ME38 под "air-cartridge". Если судить по паспорту, то на нём изображены модели ME-38 Pocket и ME-38 Magnum. У первой заявлена длина ствола в два дюйма, у второй в три. В метрической же системе у ME-38 Magnum длина ствола почти 80мм (3.14 дюйма), а у ME-38 Pocket 45мм (1.77 дюйма). Таким образом, заявленные дюймовые размерности стволов соблюдаются очень приблизительно. Также есть более крупногабаритные модели. На сайте производителя есть модель ME-38 Bull Barrel, отличающаяся барабаном с 6-ю каморами и стволом 95мм (а заявлено 4 дюйма, опять неплохая погрешность), а некоторое время назад выпускалась похожая на неё модель ME-38 Competition, также имеющая барабан с 6-ю каморами и 4-х дюймовый ствол. У неё были ещё несколько интересных особенностей - круглый ствол, без прилива снизу, а также многие детали были изготовлены из стали, а не непонятного сплава, как на других моделях ME38. Это заметно и по его весу - он почти в полтора раза тяжелее версии ME-38 Magnum

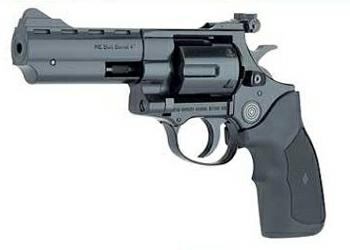

ME-38 BullBarrel, под "air-cartridge".

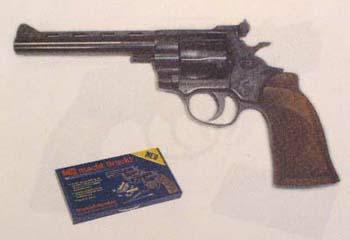

ME-38 Competition, под "air-cartridge".

Не сильно помогает разобраться в ситуации (а скорее даже ещё больше путает дело) сайт Airgun Plinker. По данным с этого сайта модель ME-38 Magnum имеет ствол в 4 дюйма, модель ME-38 Compact - 3 дюйма и модель ME-38 Pocket - 2 дюйма соответственно. Правда, в метрической системе эти дюймы почему-то превращаются в 101мм, 76мм и 64мм соответственно, что никак не совпадает с приведёнными выше данными. В общем, полный бардак и путаница.

Подводя итог могу отметить одно. Да, действительно, существует ряд разновидностей ME38, отличающихся в основном длиной ствола. Самая короткоствольная модель Pocket, далее Compact (с другой конструкцией защёлки) затем Magnum и, наконец, Bull Barrel и Competition (с 6-ю зарядными барабанами).


Заключение

Итак, краткое субъективное резюме по револьверу ME-38 Magnum.

Плюсы:
Револьвер очень похож на настоящий, как внешним видом, так и устройством.
Высокое качество изготовления и сборки - не требует доработок.
Удобные, регулируемые прицельные приспособления (не на всех вариантах исполнения).
Можно тренировать умение быстрого снаряжения револьвера патронами.
Возможно варьирование мощности выстрела путём разной накачки патронов и/или установкой разных пуль.

Минусы:
Очень тяжёлый спуск. Самовзводом с непривычки иногда можно и просто не выстрелить.
В зависимости от исполнения встречаются уродующие внешний вид пропилы на барабане.
В зависимости от исполнения встречаются неудобные прицельные приспособления.
Материал большей части деталей - сплав, высокой прочности не обеспечивает и жёсткой эксплуатации не вынесет.
Каждый патрон требует немалого времени для снаряжения.
По мере износа придётся менять не одно-два уплотнения в самом револьвере, а в каждом патроне.
Немалая цена - револьвер с 6-ю патронами и насосом стоит от 200$ и выше, в зависимости от жадности продавца.

В итоге получается, что этот револьвер, по сути, совершенно не пригоден для развлекательной стрельбы. На природу его вытаскивать неудобно - при снаряжении патронов есть риск потерять колпачки. Остаётся в основном домашняя и тировая эксплуатация. Для стрельбы в тире он также малоприменим из-за относительно невысокой кучности. Точнее из-за высокой требовательности к однообразию накачки патронов. Посему остаётся, по сути, единственный вариант - играться с ним дома, неторопливо накачивая патроны, вытряхнутые из револьвера, картинно их заряжая обратно, неторопливо отстреливая по мишени и повторяя цикл заново.

В общем, очень интересная и весьма забавная игрушка для взрослых людей, кто и рад бы пострелять из чего-то настоящего, но не имеющего такой возможности. Или её можно расценивать как неплохой тренажёр для обращения с револьвером. В принципе в последние годы, конечно, можно стрелять и из "газового оружия с возможностью стрельбы резиновой пулей", но, учитывая цены на патроны к ним (от 20р и выше), вариант с пневматическим аналогом выглядит куда как более доступным. Плюс даёт возможность тренироваться в стрельбе и перезарядке револьвера даже дома, а не в тире или на стрельбище, что может быть очень полезным для владельцев похожих револьверов под "травматические" патроны.

Куда более интересной в плане развлекательной стрельбы выглядит модификация этого же револьвера под патрон Флоберта (по сути обычные капсюли), но в РФ такой револьвер не сертифицирован, а самостоятельная переделка пневматической версии на капсюли может с немалой вероятностью привести к противоречию с УК (вопрос очень скользкий, потому лучше не нарываться).

Игнат Рогожкин
