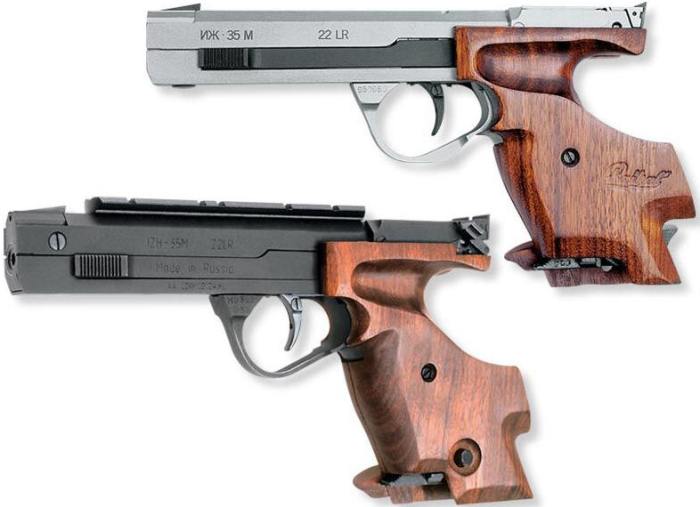

ИЖ-34 и ИЖ-35 — спортивный пистолет производства Ижевского механического завода.

Пистолет ИЖ-35 предназначен для скоростной спортивно-тренировочной стрельбы по фигурным кратковременно появляющимся и круглым неподвижным мишеням на дистанции 25 м. Снабжен ударно-спусковым механизмом куркового типа, имеющим все необходимые регулировки усилия и хода спуска, а также положения спускового крючка относительно задней опорной поверхности рукоятки пистолета. Для стрельбы применяются целевые винтовочные патроны кольцевого воспламенения.

Стандартный самозарядный малокалиберный пистолет ИЖ-35М и ИЖ-34(М). Описание и принцип работы спортивного малокалиберного пистолета ИЖ-35М


Описание и принцип работы спортивного малокалиберного пистолета ИЖ-35М

Разработка этих пистолетов была начата на Ижевском механическом заводе в 1973 году под руководством А.Г. Пасынкова (в 1981-1985 г - главный конструктор). Непосредственным исполнителем работы был молодой в то время конструктор В.А.Ярыгин. После проведения государственных испытаний в 1978 году Спорткомитетом СССР было принято решение о снятии с производства пистолетов   ИЖ-ХР-30/31 и постановки на производство пистолетов ИЖ-35/34. В 1987 году после проведенной модернизации были устранены выявившиеся при эксплуатации недостатки, в 1,3 раза увеличена живучесть.

Модернизированные пистолеты получили индекс "М". Пистолеты ИЖ-35 (ИЖ35М) долгое время были основными пистолетами сборной команды страны. С ним завоевала большинство своих высших награды дающаяся спортсменка сборной СССР и России - Марина Логвенко (Добранчева). Пистолеты ИЖ-35 пользовался популярностью в Германии. В 1998-2000 г. совместно с фирмой "Вальтер" был реализован совместный проект KSP200, представлявший собой ИЖ-35, который подвергался тюнингу на "Вальтере" (замена рукоятки и перепокрытие металлических деталей).

Принцип работы автоматики - использование энергии отдачи свободного затвора. Запирание - инерционное, массой затвора. Ударно-спусковой механизм - куркового типа, без самовзвода, с указателем взведения курка, с регулировкой усилия и хода спуска. Предохранительный механизм - автоматический, при обхвате рукоятки разблокирывает спусковой механизм. Подача патронов - из отъемного однорядного коробчатого магазина.

Известные спортивные пистолеты недостаточно устойчивы во время стрельбы и сложны по конструкции. Ввиду этого предложен пистолет, ударный механизм которого расположен в его кожухе выше оси канала ствола, а хвостовая часть курка укреплена на оси вращения в верхней части кожуха. Для погашения инерционных ударов затвора об ограничивающие выступы рамки пистолета в момент выстрела в верхней ее части установлены пружинные амортизаторы.

Стандартный самозарядный малокалиберный пистолет ИЖ-35М и ИЖ-34(М). Описание и принцип работы спортивного малокалиберного пистолета ИЖ-35М

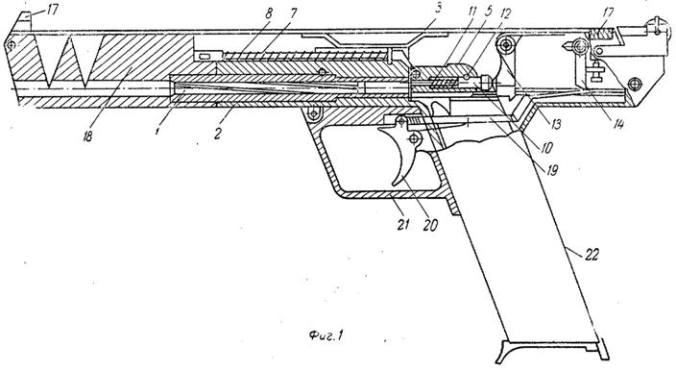

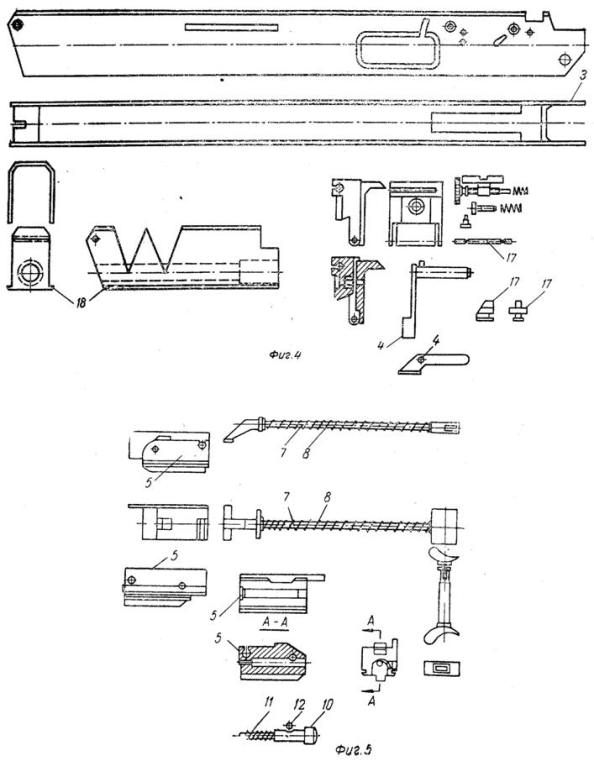

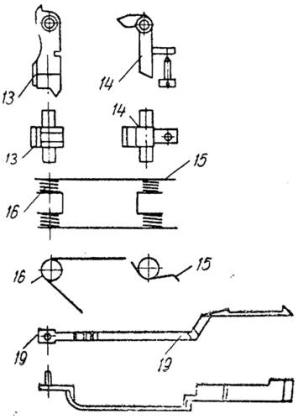

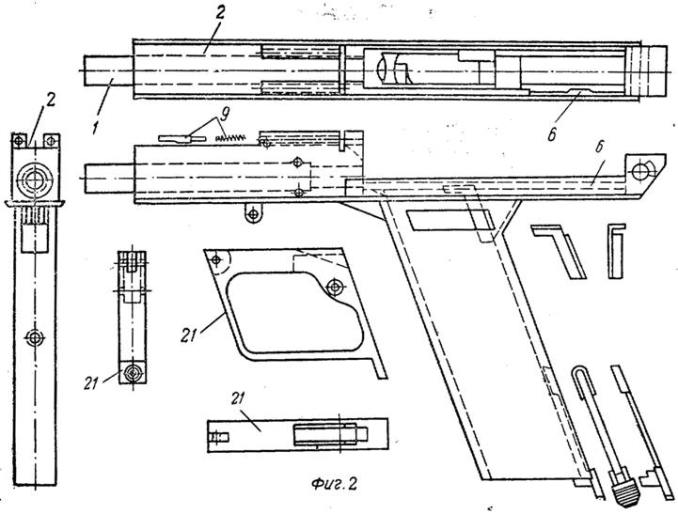

На фиг. 1 показан предложенный пистолет; на фиг. 2 — то же в разобранном виде; на фиг. 3, 4 и 5 — отдельные детали.

Ствол 1 расположен в передней части рамки 2, соединенной с кожухом 3 флажковым замыкателем 4. Затвор 5, установленный на направляющих полках 6 рамки пистолета, а сверху закрытый кожухом, запирает канал ствола в момент выстрела. Передняя часть затвора соединена с возвратным механизмом, включающим в себя шток 7 и возвратную пружину 5. Пружинные амортизаторы 9, находящиеся в верхней части рамки, смягчают резкость удара затвора об ограничивающие выступы рамки пистолета во время выстрела. Ударник 10 с пружиной 11, расположенный в продольном отверстии затвора, укреплен шпилькой 12. Ударный механизм, состоящий из курка 13 и шептала 14 с пружиной 15, размещен в кожухе пистолета выше оси канала ствола. Осью вращения курка служат цапфы, на которые насажена боевая пружина 16, действующая на его головку при выстреле. На кожухе пистолета предусмотрены также прицельные приспособления 17 и компенсатор 18.

Стандартный самозарядный малокалиберный пистолет ИЖ-35М и ИЖ-34(М). Описание и принцип работы спортивного малокалиберного пистолета ИЖ-35М


На боевом взводе курок удерживается коротким плечом шептала, для чего длинное плечо его соединено с зацепом спусковой тяги 19, передний конец которой соединен посредством оси со спусковым крючком 20, расположенным в спусковой скобе 21. Деревянная рукоять 22 крепится на основании рукоятки рамки.

Стандартный самозарядный малокалиберный пистолет ИЖ-35М и ИЖ-34(М). Описание и принцип работы спортивного малокалиберного пистолета ИЖ-35М


При нажатии на спусковой крючок тяга 19 перемещается вперед и зацепом нажимает на большое плечо шептала, которое, поворачиваясь на оси, выводит малое плечо из зацепления с боевым взводом курка. Под действием боевой пружины курок, вращаясь на оси, ударяет по ударнику, в результате чего последний своим бойком разбивает капсюль — и происходит выстрел.

Затвор под давлением пороховых газов на дно гильзы отходит назад вместе со стреляной гильзой, которая при встрече с отражателем выбрасывается наружу. При отходе затвора назад сжимается возвратная пружина, опускается спусковая тяга и освобождается шептало, которое под действием пружины возвращается в первоначальное положение. Одновременно с этим затвор поворачивает курок и ставит его на боевой взвод; боевая пружина при этом сжимается.

Стандартный самозарядный малокалиберный пистолет ИЖ-35М и ИЖ-34(М). Описание и принцип работы спортивного малокалиберного пистолета ИЖ-35М

Затем под действием разжимающейся возвратной пружины затвор движется в переднее положение и досылает очередной патрон в патронник.

Малокалиберный спортивный пистолет, содержащий ствол, кожух, рамку, затвор, ударно-спусковой механизм, прицельное приспособление, компенсатор, рукоятку и возвратный механизм, отличающийся тем, что, с целью обеспечения устойчивости пистолета во время стрельбы, в нем ударный механизм расположен в кожухе пистолета так, что хвостовая часть курка укреплена на оси вращения в верхней части кожуха, а в верхней части рамки установлены пружинные амортизаторы.

Технические характеристики малокалиберного пистолета ИЖ-35М:
Калибр, мм - 5,6
Длина ствола, мм - 153
Длина прицельной линии, мм - 220
Усилие спуска, регулируемое, H - 10-25
Регулируемая длина рабочего хода спускового крючка, мм - 1-2,5
Вместимость магазина, патронов - 5
Габаритные размеры, мм - 300х150х50
Масса пистолета с магазином, без патронов, кг, не более - 1,25.
